Uso:
Ampliamente utilizado para detección de velocidad del motor, conteo de pulsos, límite de posición, etc.

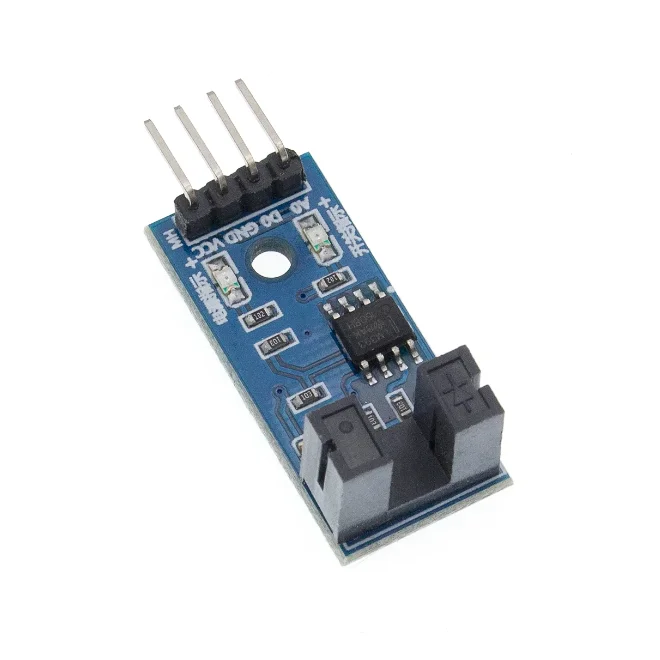

Características del módulo:
1. Utiliza un sensor fotocoplador de ranura importado, ancho de ranura de 5 mm.
2. Con indicador de estado de salida, luz de alto nivel apagada, luz de bajo nivel de salida encendida.
3 、 Con bloqueo, salida de alto nivel; sin bloqueo, salida de bajo nivel.
4. Salida del comparador, señal limpia, buena forma de onda, fuerte capacidad de conducción, más de 15 mA.
5. Voltaje de funcionamiento 3,3 V-5 V.
6. Forma de salida: salida de conmutación digital (0 y 1)
7, con orificios para pernos fijos, fácil de instalar

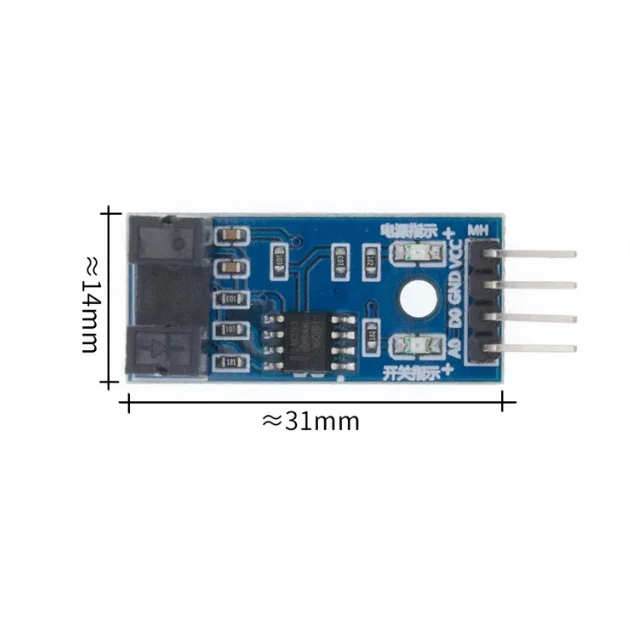

8, tamaño de PCB de placa pequeña: 3,2 cm x 1,4 cm
9, el uso de un comparador LM393 de amplio voltaje
Instrucciones de uso del módulo:
1.Cuando no hay bloqueo en la ranura del módulo, el tubo receptor conduce y el módulo DO emite un nivel bajo, y cuando está bloqueado, DO emite un nivel alto;
2.La interfaz de salida DO se puede conectar directamente al puerto IO del microcontrolador para detectar si el sensor está enmascarado, como con motorizado.
El disco de código de la máquina puede detectar la velocidad del motor.
3.El módulo DO se puede conectar con un relé para formar un interruptor de límite y otras funciones, y también se puede conectar con un módulo de timbre activo para formar una alarma.
El módulo DO se puede conectar con un relé para formar un interruptor de límite y otras funciones, y también se puede conectar con un módulo de timbre activo para formar una alarma.

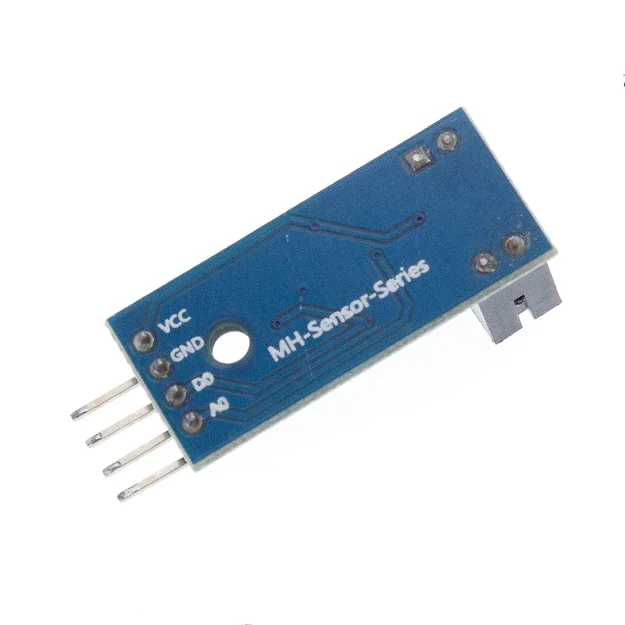

Instrucciones de cableado del producto:
1. VCC conecta el polo positivo de la fuente de alimentación de 3,3-5 V.
2. GND se conecta al polo negativo de la fuente de alimentación.
3 、 salida de señal del interruptor DO TTL
4、AO Este módulo no funciona
