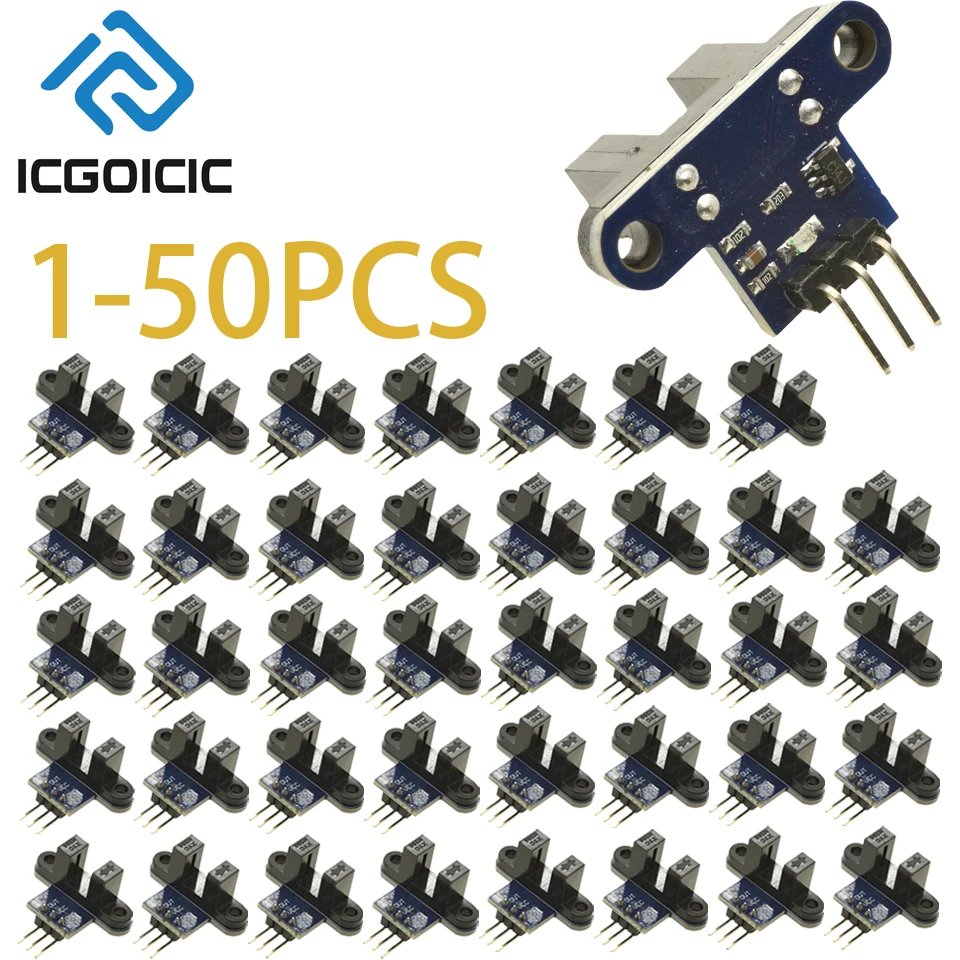

Descripción
Chip: 74HC14D
El voltaje de funcionamiento de 3,3 V a 5 V
Modo de salida de señal digital (señal de pulso)
Forma de detección de interrupciones de rayos infrarrojos
La señal de detección deteczó los obstáculos para un nivel alto, sin obstáculos o más allá del rango de detección, salida de nivel bajo
Indicador LED de estado de dos vías, interrupción de rayos luminosos, indicador de conducción de rayos

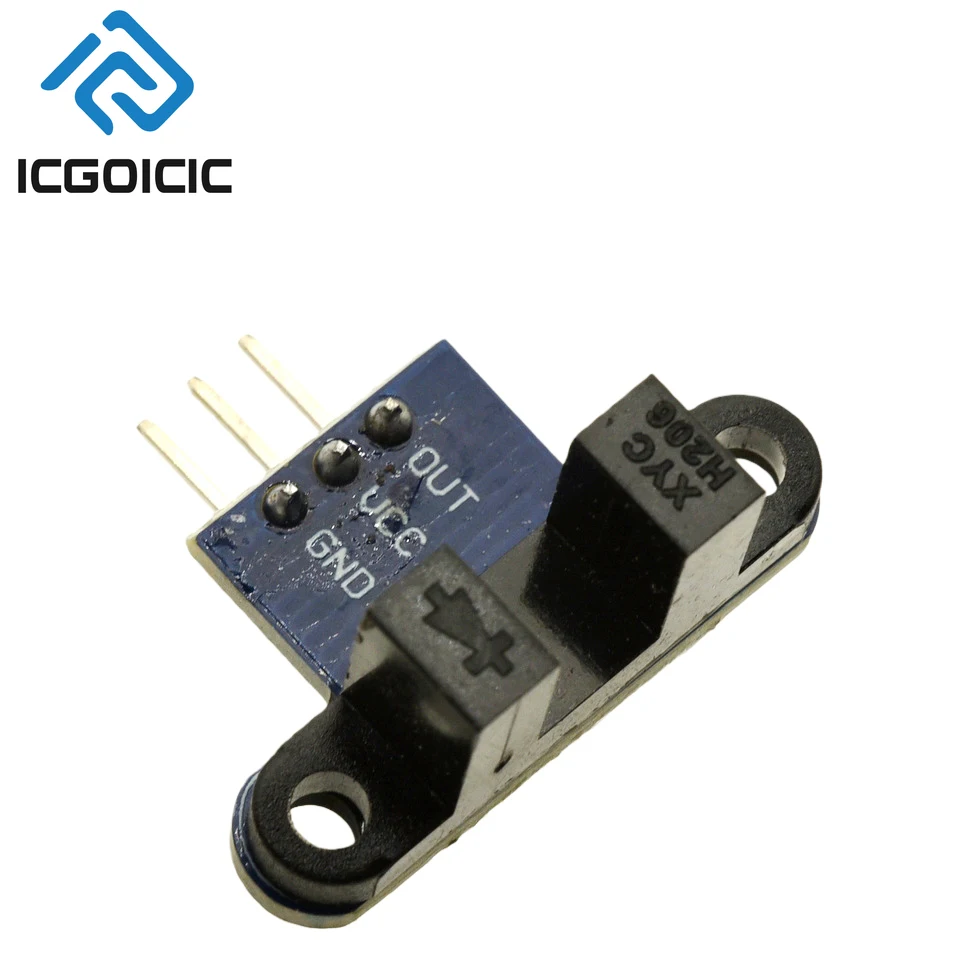

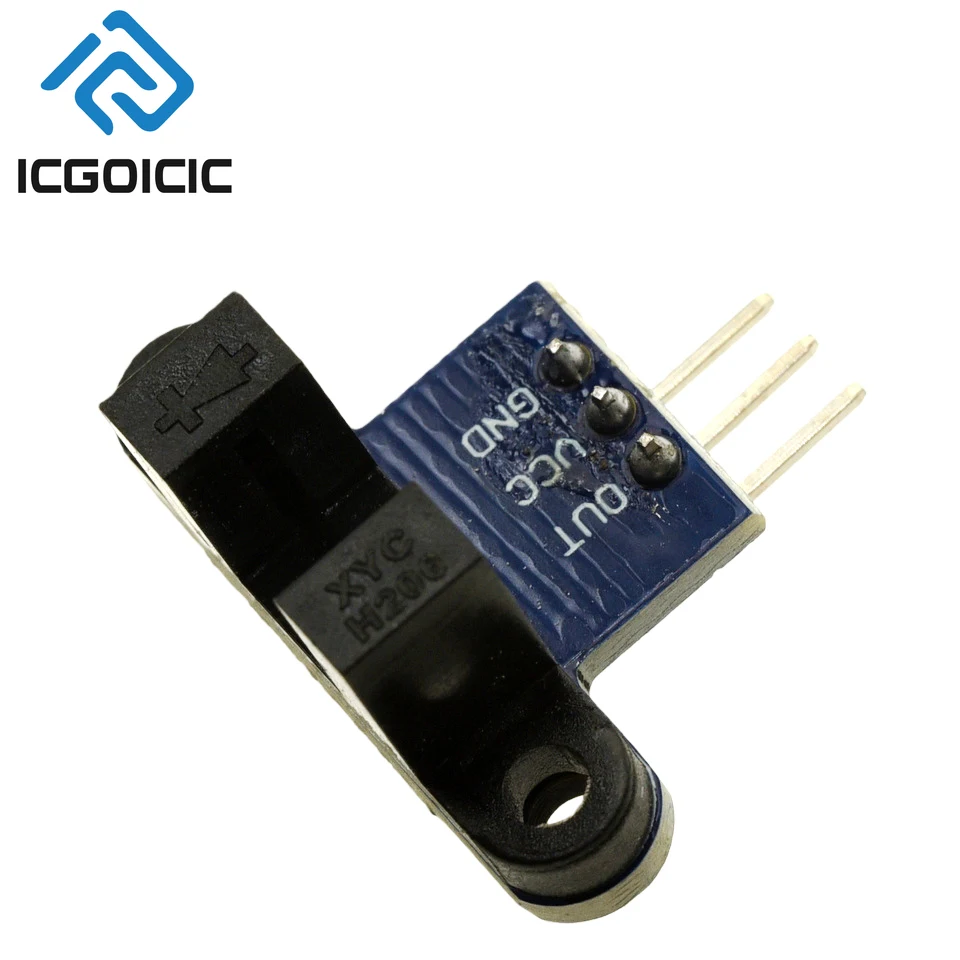

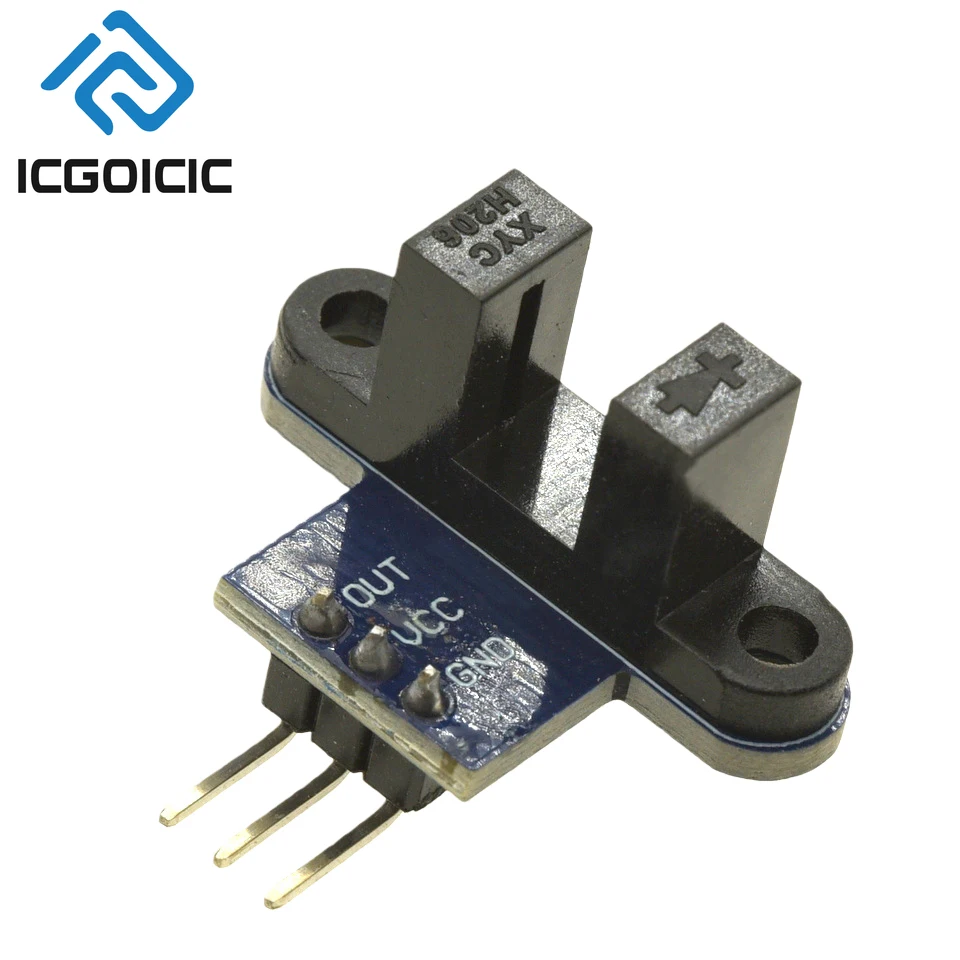

Modo de conexión:
1. + 5
+ 5 el puerto de entrada positivo para la fuente de alimentación, se puede conectar a un voltaje de 3,3 V ~ 5 V
2.El GND
GND para puerto de entrada negativo de potencia
3.La SALIDA
OUT para la salida de señal, enlace del puerto de E/S MCU, interrupción externa general
Nota: los reproductores deben configurar los puertos de E/S de MCU para el modo de entrada/modo de recepción; de lo contrario, no se podrá utilizar.
Otras MCU o paneles de control más avanzados, como Armar estos, si es necesario configurar el puerto de E/S como modelo de entrada y salida, debe ser
Configurado en modo/recepción de entrada, de lo contrario no se podrá utilizar.
El microcontrolador de la serie 51 se puede utilizar directamente, no es necesario configurar el modelo de entrada y salida.
Diseño del programa.
El módulo de medición de velocidad es un enlace OUT en la fractura externa de la MCU, cada vez que hay una conducción de rayos infrarrojos es un búfer externo.
Diseño lógico.
Rango de medición:
Señal de pulso de salida del sensor de velocidad, una interrupción de pulso una vez; el tiempo de conducción de rayos infrarrojos es de nivel bajo, por lo que confiamos que la interrupción sea baja
Toque el patrón de nivel de ley. Codificador general de cuadrícula entera, si es un principio de cuántos, de hecho, como el codificador de 10 cuadrículas, hay diez vacíos
La red, después de una revolución del motor es la conducción de rayos 10 veces, el nivel bajo táctil externo 10 veces;
Instale las ideas anteriores, podemos desempeñar el efecto del sensor de velocidad, sabemos que 10 interrumpe un círculo, por eso calcoliamos
Número y el número total de excepto en 10 números de rotación del motor, y luego, según el perímetro de la rueda, calcule cuánto dura la rueda es un círculo, puede
Para determinar que el coche ha funcionando lejos.
Velocidad de medición:
Según el pensamiento de la medición de distancia, utilizamos un temporizador MCU, 1 segundo para recibir cuántas interrupciones externas, por ejemplo, una segunda recibimos 20
Interrupción externa, podemos juzgar la velocidad del automóvil para las ruedas del automóvil de 1 segundo, girar dos vueltas y luego calcular el perímetro de las ruedas del automóvil, se puede aprender
La velocidad del coche durante 1 segundo.
