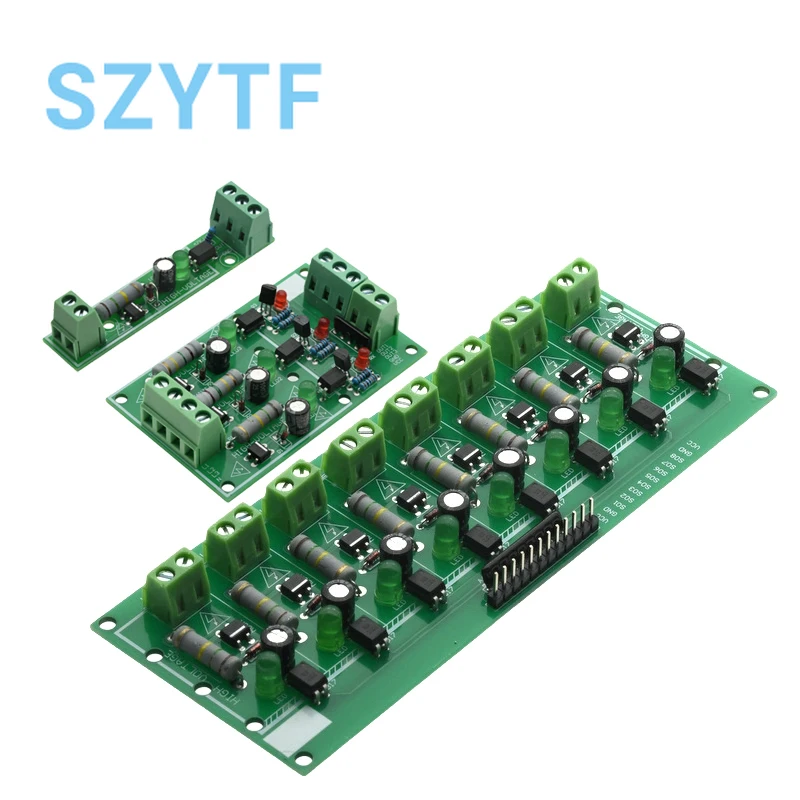

Módulo optoacoplador de CA de 1/3/8 vías y 220 V: detección de voltaje aislado, compatible con sistemas PLC

Detalles del producto

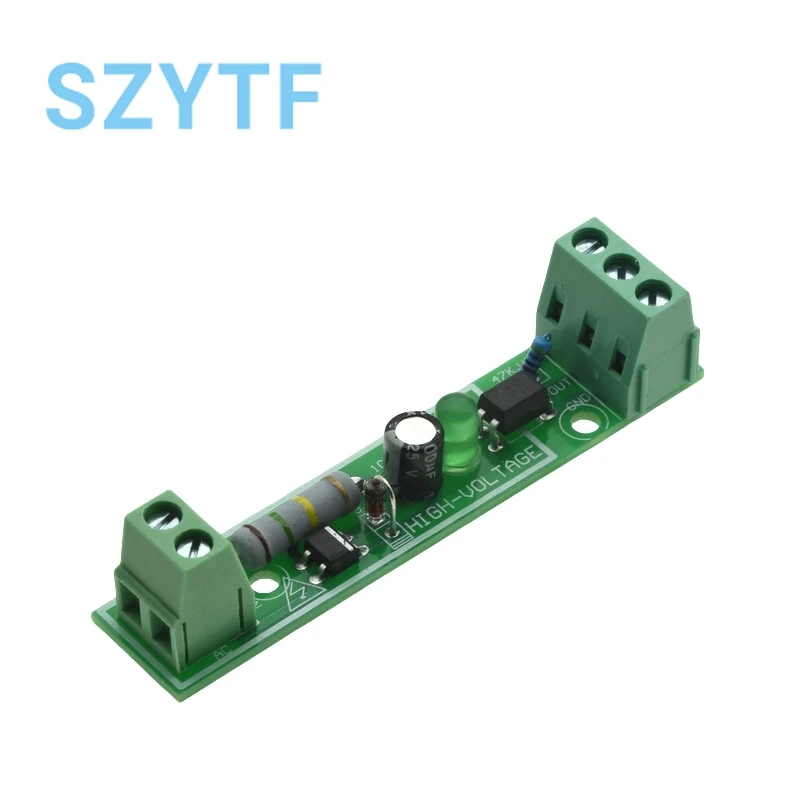

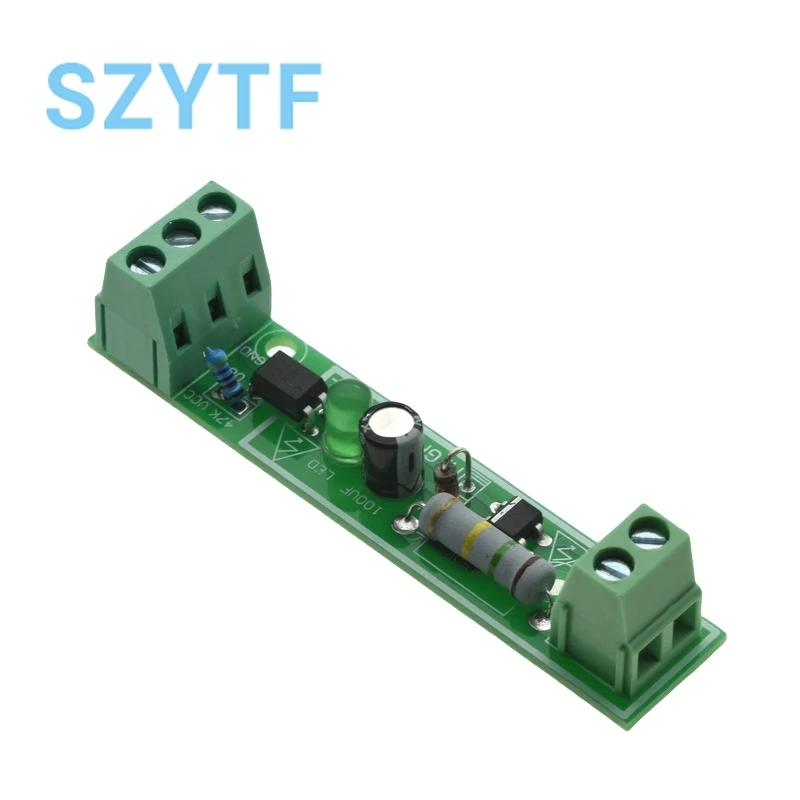

Módulo de detección de optoacoplador de CA de 1 canal de 220 V:

Función: se puede utilizar para detectar la presencia de 220V AC

El nivel TTL de salida puede ser detectado por un microcontrolador.La fuente de alimentación puede ser de 3-5 V y también se puede conectar al nivel PLC24V.

Al conectarse al terminal de entrada del PLC, el terminal COM del PLC se conecta al terminal de entrada de 24 V de la fuente de alimentación y la salida de señal de esta placa está conectada, y el GND en la placa optoacopladora está conectado al polo negativo de la fuente de alimentación.

El terminal verde 2P 5.0 está conectado a un voltaje de 220 V y el terminal 3P está conectado a la entrada del microcontrolador.El tamaño del tablero es 73 mm x 15 mm.Advertencia de seguridad:

Cuando sea práctico, no toque ningún dispositivo en el marco blanco del tablero después de encender el módulo.Porque es alto voltaje.Preste atención a la seguridad de la electricidad.

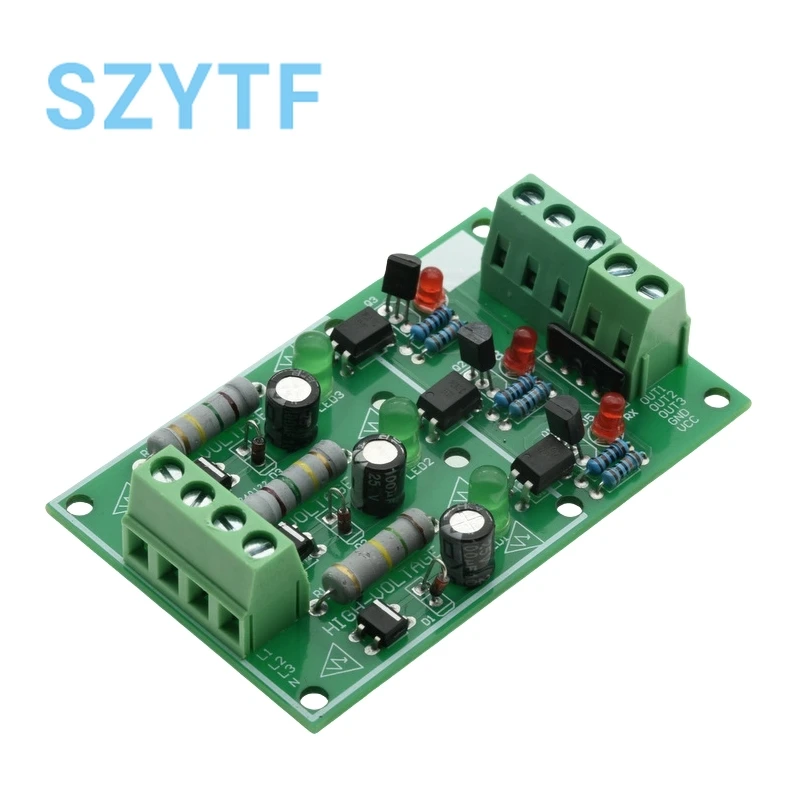

Descripción de 3 vías:

1.Función: Pruebe si existe CA 220 V; cuando hay 220 V, el optoacoplador se puede conectar a tierra; de lo contrario, no es conductor

2..Nivel alto/bajo de salida: se puede conectar directamente a la interfaz SCM IO para realizar pruebas, el voltaje es de 3-5 V

3.Adaptarse a la conexión PLC, compatible con casi todas las entradas PLC

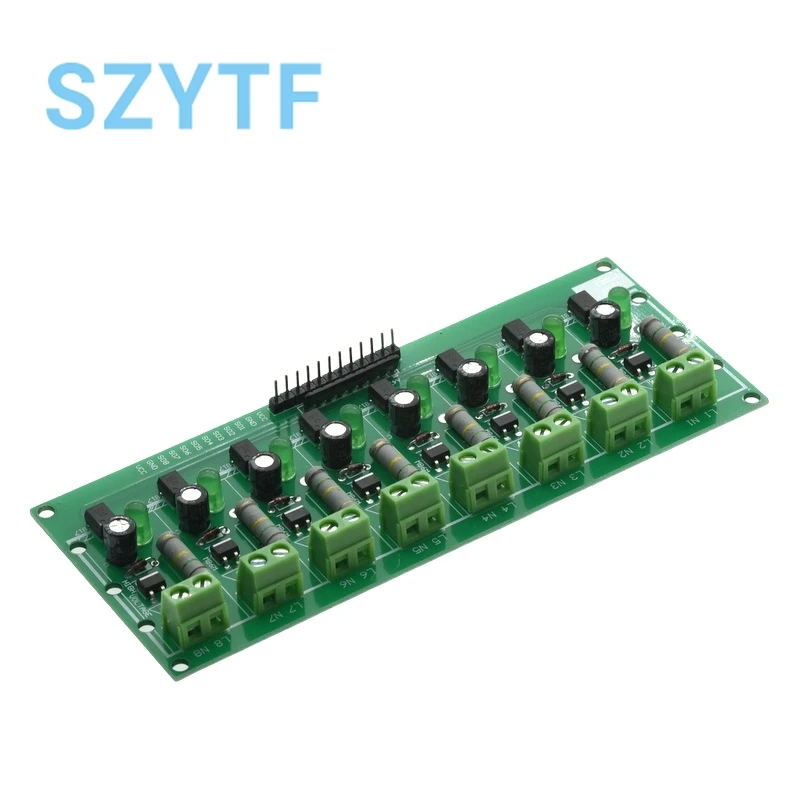

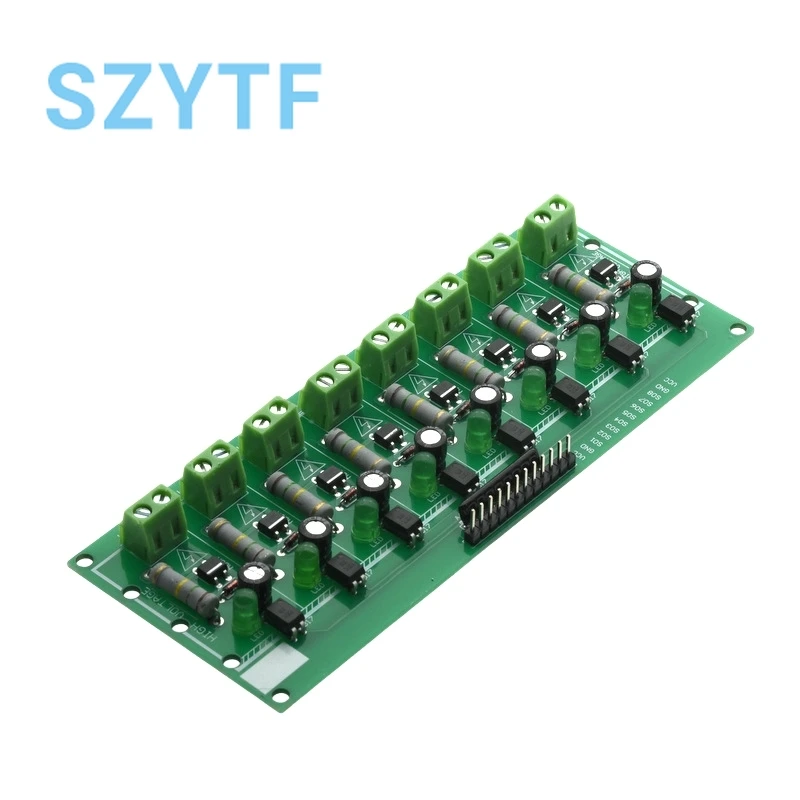

Descripción de 8 vías:

Función: Pruebe si existe CA 220 V

Nivel TTL de salida: MCU se puede utilizar para pruebas, el voltaje es de 3-5 V, la salida se puede conectar a PLC24V

Cableado: al conectar la entrada del PLC, el terminal COM del PLC está conectado a la fuente de alimentación de 24 V, el extremo de entrada está conectado a la salida de señal S1-S8 de la placa y el optoacoplador GND está conectado al polo negativo de la fuente de alimentación.

El terminal azul 5.0 está conectado al voltaje de 220 V y el pin amarillo es la salida de señal.

Cuando el voltaje de 220 V es normal, genera un nivel bajo; cuando el 22OV está apagado, genera un nivel alto.Aviso:

Después de encender el módulo, no toque ninguna parte del marco de alambre blanco en la placa ya que es de alto voltaje. Preste atención a la seguridad eléctrica.
