Descripción

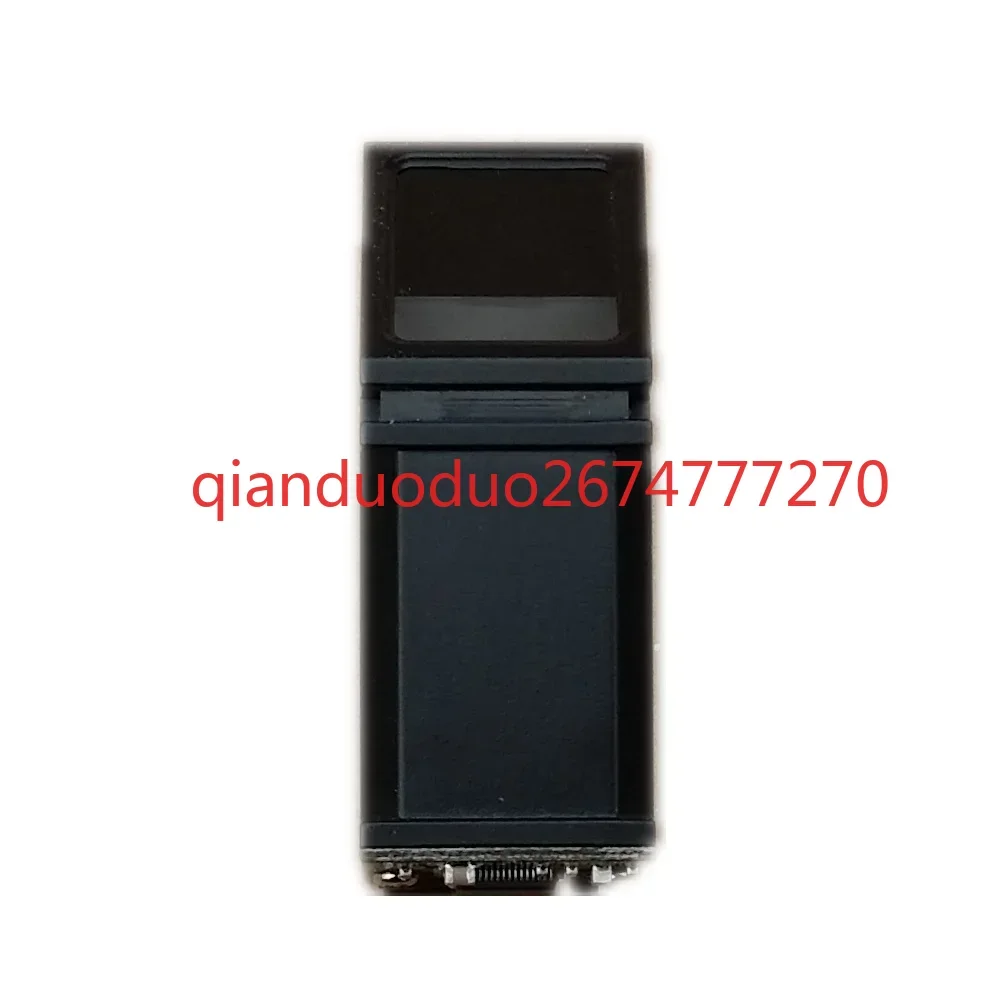

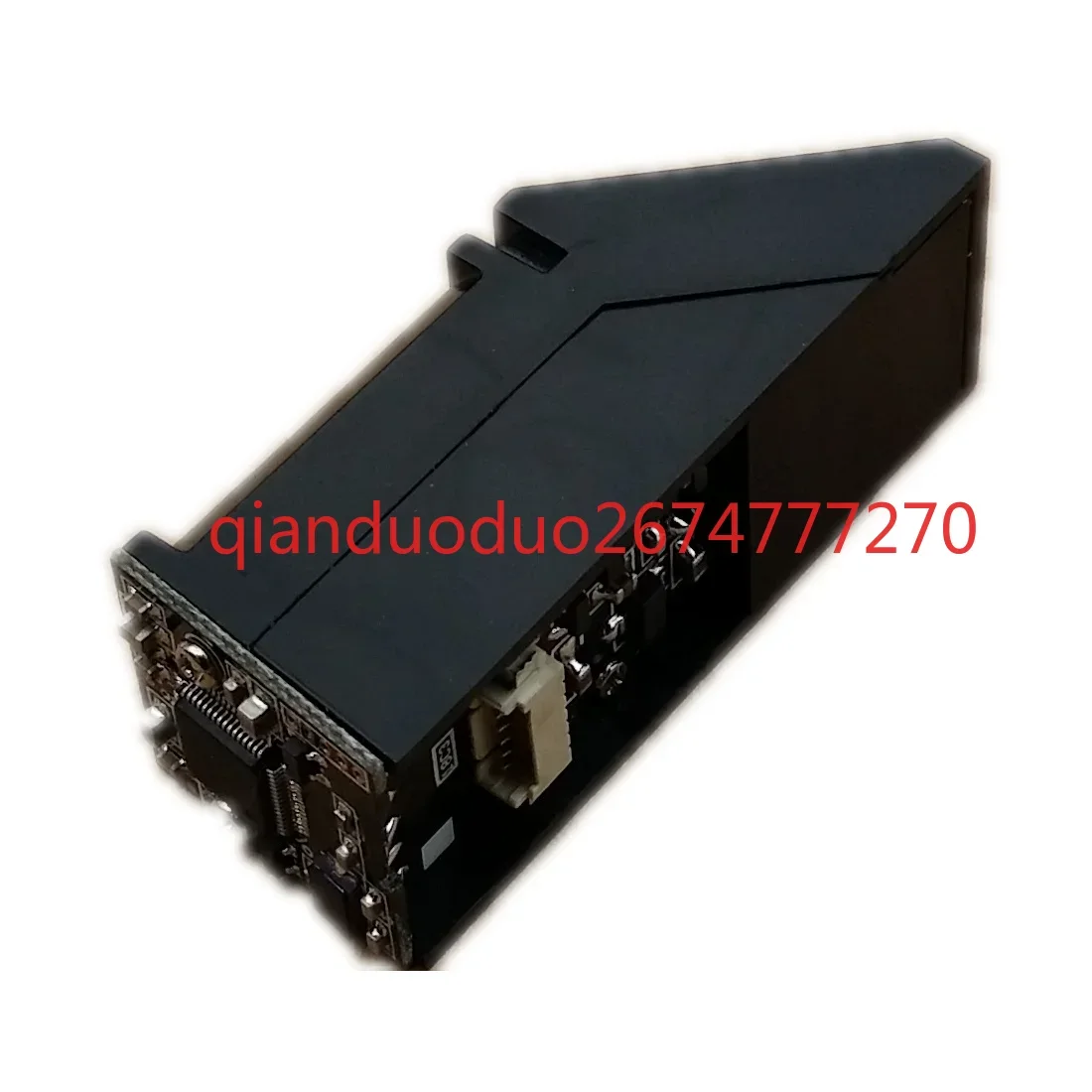

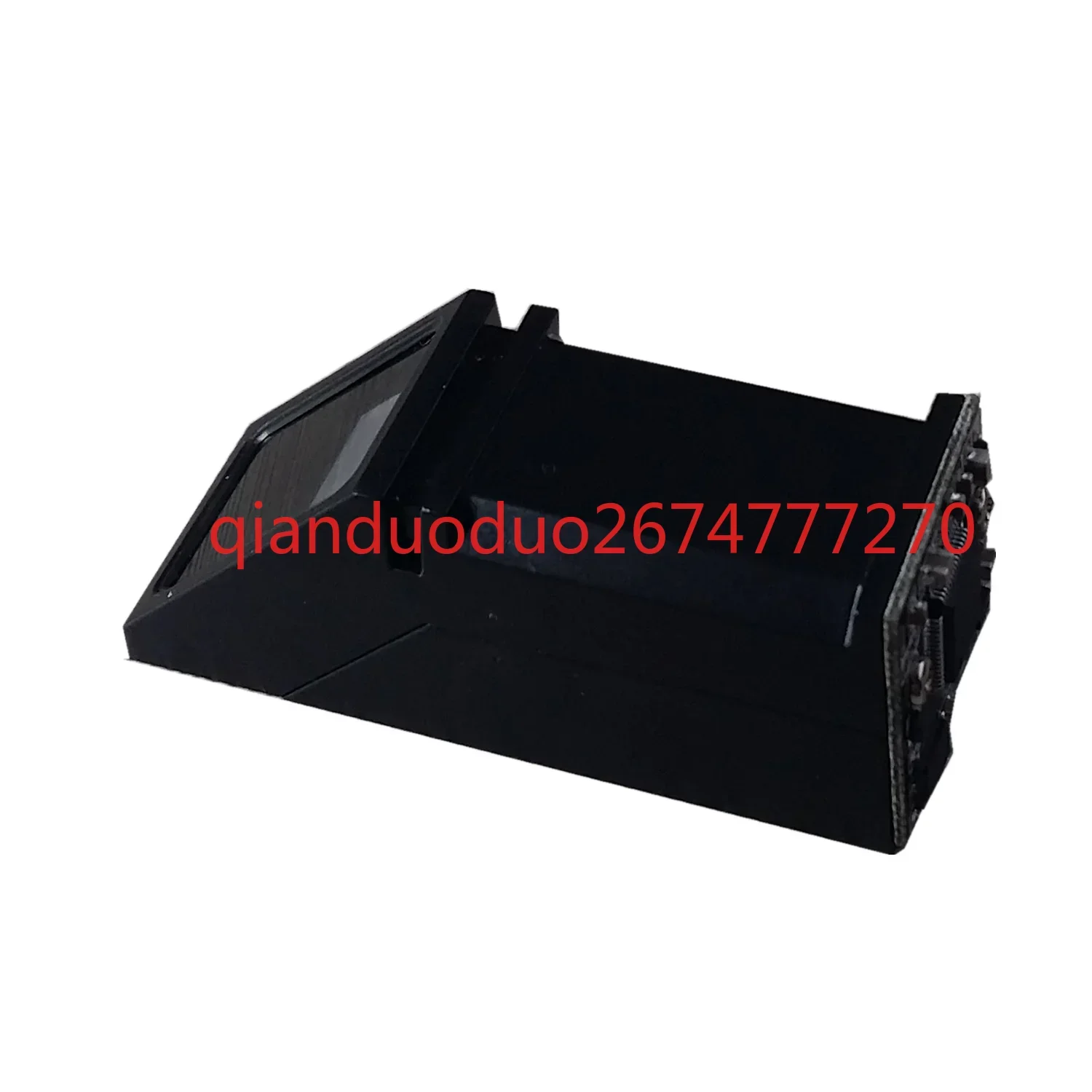

El módulo de huellas dactilares R308, con estructura integrada, ya incluye chips de algoritmo.Su calidad es estable, el rendimiento es excelente y la producción es estable.Es una opción práctica para clientes de múltiples industrias, ya que le proporciona un sistema de garantía de producto sin preocupaciones.
El módulo de huellas dactilares R308 se compone de sensores ópticos de huellas dactilares, procesadores DSP de alta velocidad, algoritmos de comparación de huellas dactilares de alto rendimiento, chips FLASH de gran capacidad y otros software y hardware, integrando chips de adquisición y chips de algoritmo de huellas dactilares;Rendimiento estable, estructura simple, con funciones como entrada de huellas dactilares, procesamiento de imágenes, comparación de huellas dactilares, búsqueda y almacenamiento de plantillas y salida táctil con los dedos;La adopción de 8 instrucciones optimizadas simplifica el desarrollo.
Características del producto:
◆ Mejora funcional: funciones completas de recolección de huellas dactilares, registro de huellas dactilares, comparación de huellas dactilares (1:1) y búsqueda de huellas dactilares (1:N) de forma independiente.
◆ Tamaño pequeño: el producto es de tamaño compacto, sin chip DSP de algoritmo externo en la placa de circuito.Ya está integrado y es fácil de instalar, con pocas fallas.
Consumo de energía ultrabajo: el consumo de energía general del producto es extremadamente bajo, adecuado para ocasiones con requisitos de bajo consumo de energía.
◆ Fuerte capacidad antiestática: con una fuerte capacidad antiestática, el índice antiestático puede alcanzar los 15 KV o más.
◆ Desarrollo de aplicaciones simples: los desarrolladores pueden desarrollar sus propios productos de aplicaciones de huellas dactilares basados en las instrucciones de control proporcionadas, sin la necesidad de conocimientos profesionales de reconocimiento de huellas dactilares.
◆ Nivel de seguridad ajustable: adecuado para diferentes escenarios de aplicación, y el usuario puede configurar y ajustar el nivel de seguridad.
Parámetros técnicos:
Voltaje de fuente de alimentación: CC 4,4 ~ 6,0 V
Corriente de alimentación:
Corriente de trabajo: 110 mA (valor típico)
Corriente máxima: 140 mA
Tiempo de entrada de imagen de huella digital: 0,3 segundos
Método de coincidencia:
Método de comparación (1:1)
Método de búsqueda (1: N)
Archivo de funciones: 256 bytes
Archivo de plantilla: 512 bytes
Capacidad de almacenamiento: 500 piezas
Nivel de seguridad: Nivel 3
Tasa de aceptación falsa (FAR): 0,0001%
Tasa de rechazo (FRR): 1,0%
Tiempo de búsqueda: 1,0 segundos (1:1000, medio)
Interfaz superior de la computadora: UART
Velocidad de transmisión de comunicación (UART): 57600bps
Entorno de trabajo:
Temperatura: -20℃ -+40℃
Humedad relativa: 40% RH -85% RH (sin condensación)
Entorno de almacenamiento:
Temperatura: -40℃ -+85℃
Humedad relativa: 85% H (sin condensación)

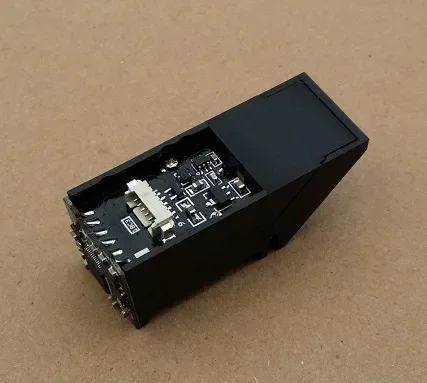

La interfaz RS232 (nivel TTL) es un cable de 6 núcleos: Vt, Vcc, TXD, RXD, GND, TOUCH, velocidad en baudios de fábrica: 57600bps
El producto real incluye un módulo de huellas dactilares y un cable de conexión de 6 núcleos
Adecuado para cerraduras de huellas dactilares, cajas fuertes de huellas dactilares y otras ocasiones.
En realidad, el desarrollo secundario de este módulo de huellas dactilares es relativamente simple, con sólo 8 comandos.
下:http://pan.baidu.com/s/1gdAIzRX
指纹模块安装支架
Nota: Los precios de unidades superiores a 1.100 se discutirán por separado.
2.Embalaje: Embalaje industrial de componentes.
3.Como este producto es un componente, es necesario tener cierta base profesional durante el desarrollo; Si hay un problema de calidad, se puede cambiar, pero no se puede devolver.Para aplicaciones a gran escala de este producto, el fabricante proporciona soporte técnico directamente.Se solicita a los compradores con altos requisitos de servicio que se desvíen.
4.Como el módulo de huellas dactilares es un componente, su interfaz no tiene un circuito de protección.No cometa errores en el cableado y la fuente de alimentación, de lo contrario no se garantiza quemar el chip principal.Los estudiantes y amigos deben prestar especial atención al comprar.
5 Una vez más, me gustaría enfatizar que debido a mi falta de comprensión técnica, se recomienda que los amigos estudiantes compren con precaución.Se recomienda a los compradores con altos requisitos de servicio que desvíen.

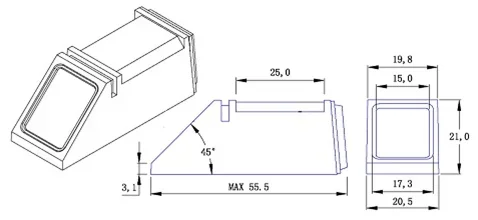

Diagrama dimensional del módulo óptico de huellas dactilares integrado R308:
