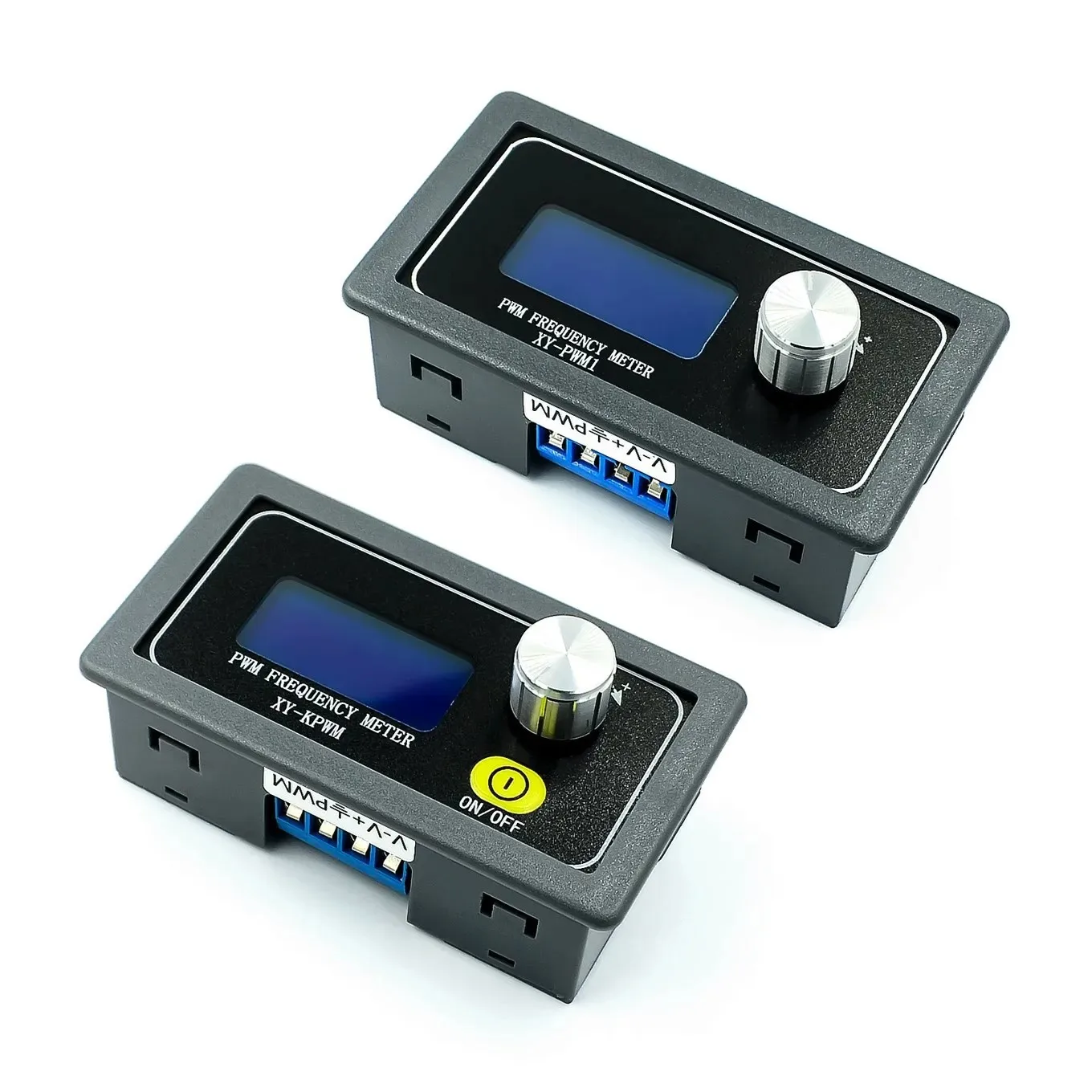

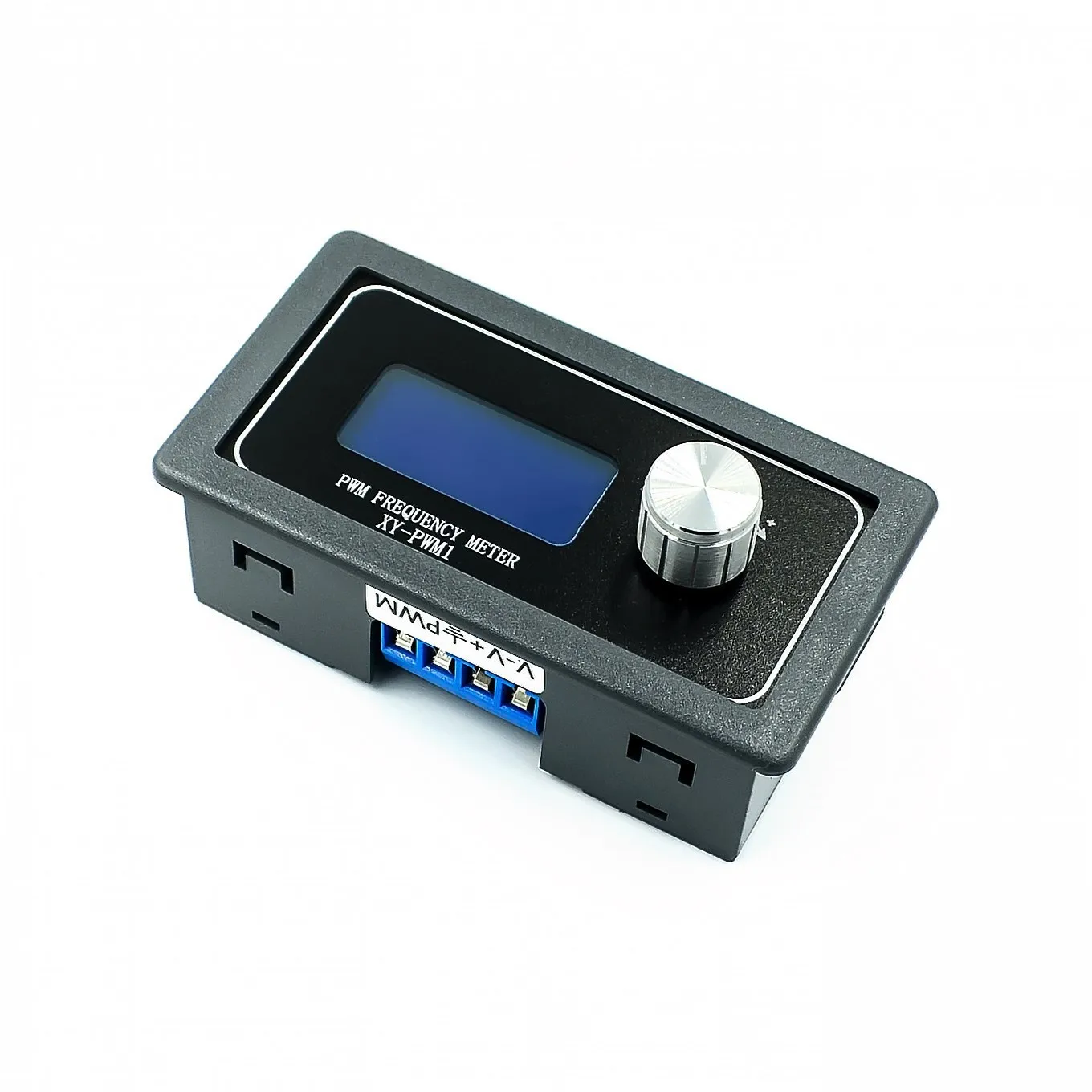

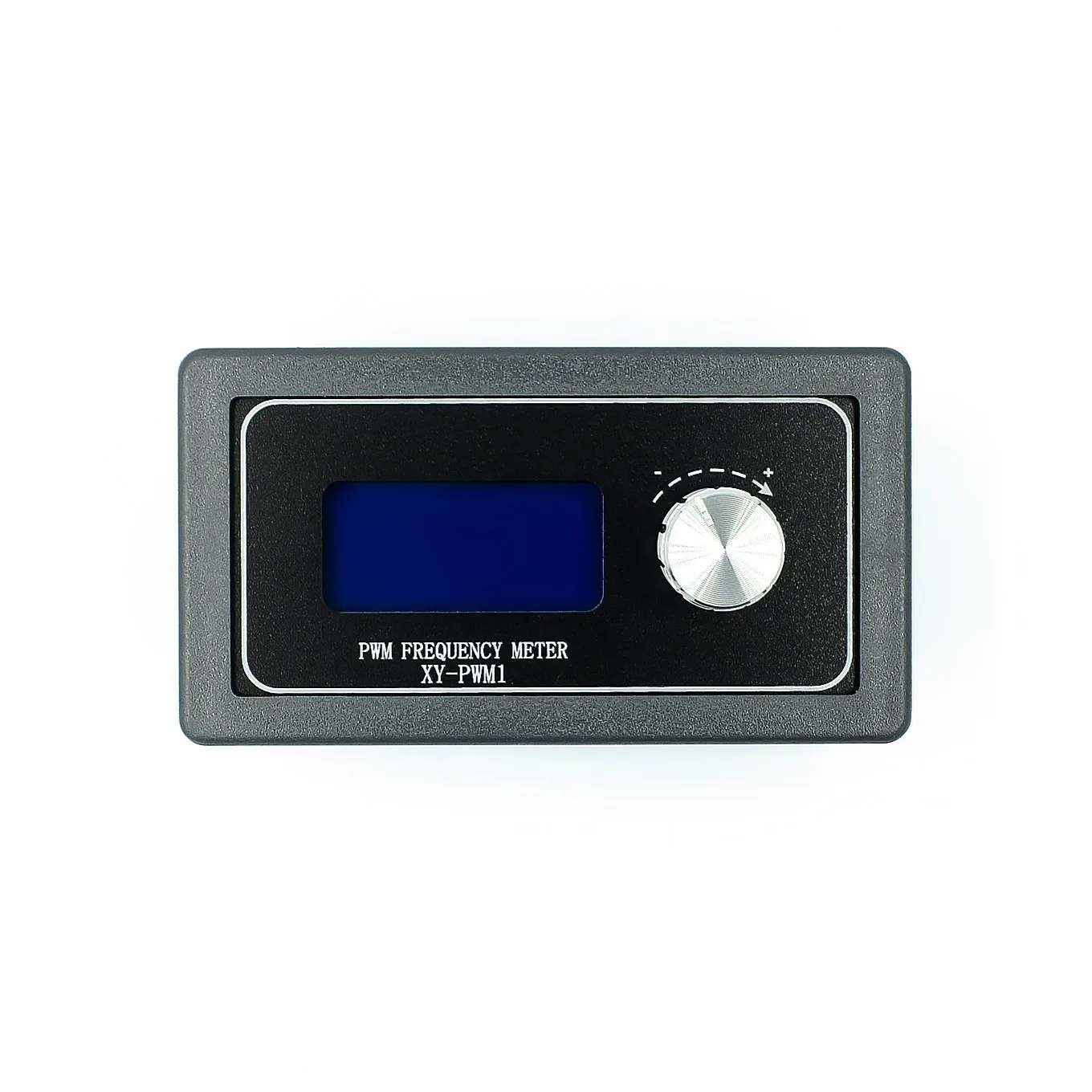

Módulo de onda cuadrada de ciclo de trabajo ajustable de frecuencia de pulso PWM generador de señal de onda rectangular XY-PWM1

Generador de señal de onda rectangular con módulo de onda cuadrada de ciclo de trabajo ajustable de frecuencia de pulso PWM XY-PWM1

Aspectos destacados del módulo:

1. Modo dual, paso del ciclo de trabajo de modo fino 0,1%;

2.LCD Frecuencia de visualización de cristal líquido y ciclo de trabajo, muy claro. El uso del ajuste del potenciómetro del codificador es muy conveniente; se pueden proporcionar frecuencia de salida PWM y ciclo de trabajo, respectivamente;

3.Con función de bloqueo para evitar mal uso;

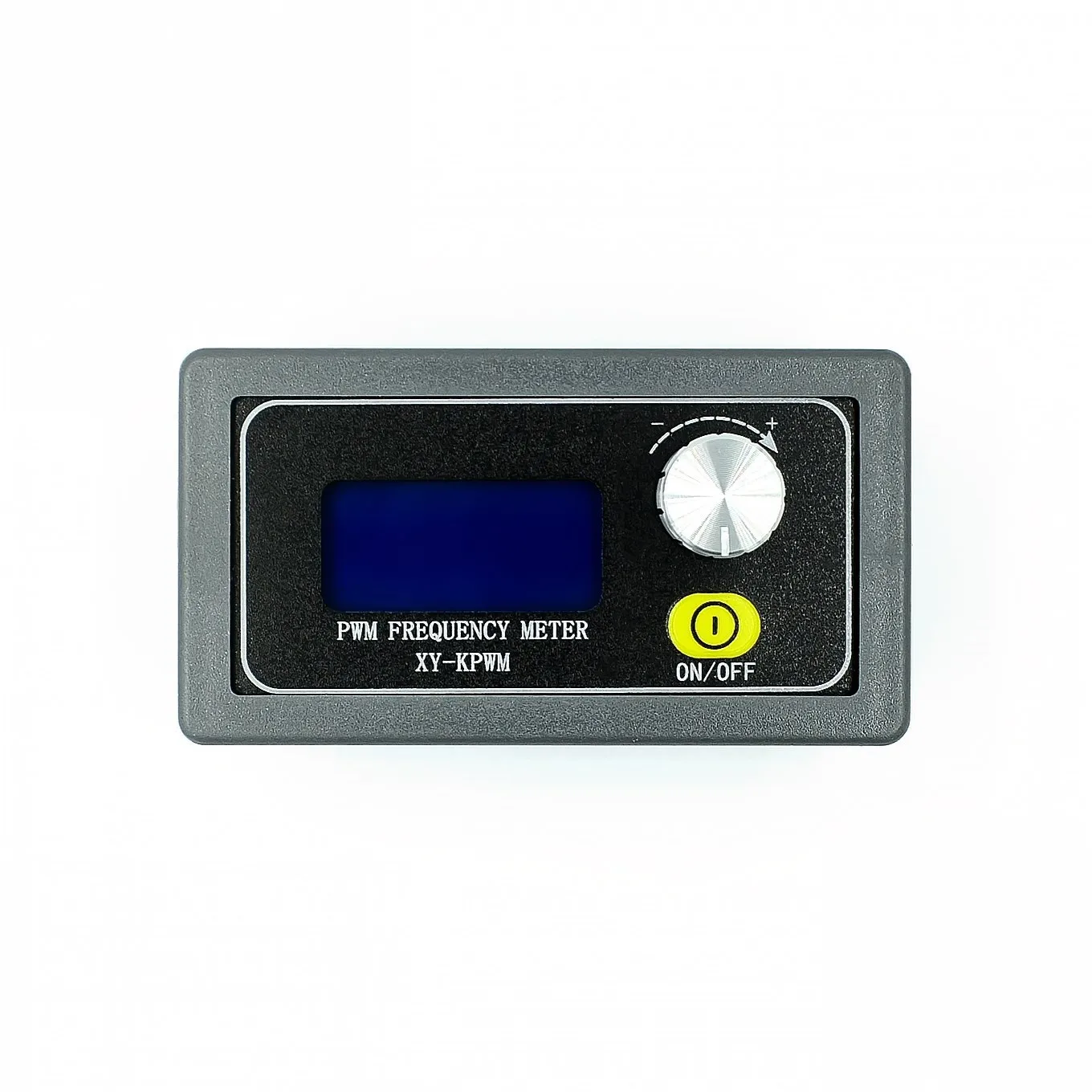

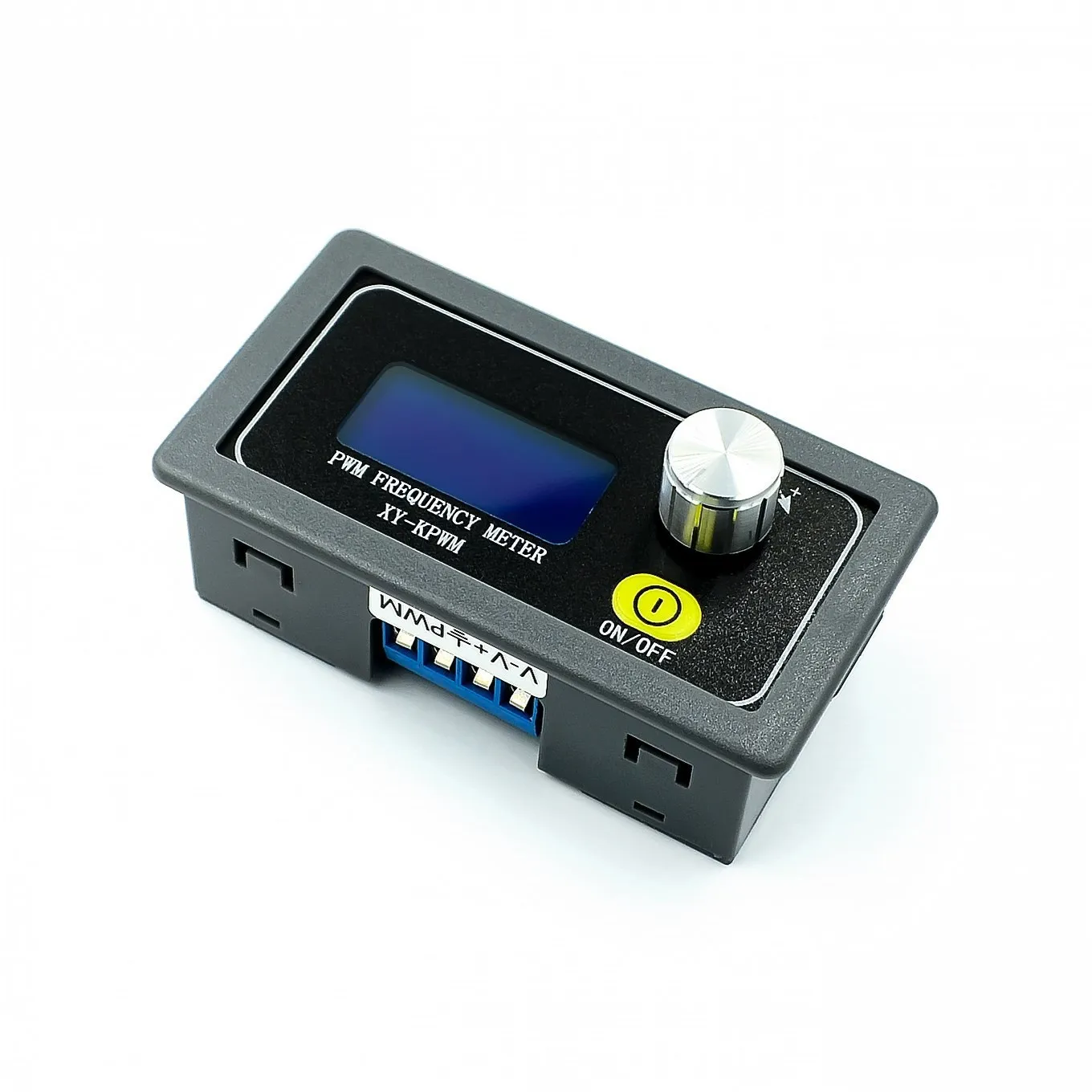

4.La relación de trabajo se puede establecer límites superior e inferior; KPWM con un interruptor, un botón se puede encender y apagar la salida PWM;

4.Amplia gama de frecuencias, alta precisión;

5.La comunicación en serie puede ser

Primero, descripción del módulo

La frecuencia de salida PWM se puede configurar por separado, la relación de trabajo;

Modo normal:

Rango de frecuencia1HZ ~ 150KHZ Ciclo de trabajo000 a 100% ciclo de trabajo paso a paso1%

Modo fino:

Rango de frecuencia1HZ ~ 15KHZ Ciclo de trabajo00.0 - 100% ciclo de trabajo paso a paso0,1%

El rango de frecuencia se divide en cuatro, conmutación automática:

1.XXX (sin punto decimal): es la unidad más pequeña 1 Hz, rangos 1 Hz ~ 999 Hz;

2.X.XX (punto decimal en cien) es la unidad más pequeña, rangos de 1,00 Khz ~ 9,99 Khz;

3.XX.X (En los diez puntos decimales): La unidad más pequeña es 0,1 Khz; Rangos 10,0 KHz ~ 99,9 KHz

4.X.X.X (punto decimal en diez y cien): Es la unidad más pequeña 1 Khz; Rangos 1 KHz ~ 150 KHz

por ejemplo.Visualización de frecuencia: 100 ShowPWMExport100HzEl pulso;

1.01MostrarPWMExportar1.01KEl pulso;

54.1 MostrarPWMExport54,1KHzEl pulso;

1.2.4MostrarPWMExportar124KHzEl pulso;

Rangos del ciclo de trabajo: 0 a 100%;

Todos los parámetros de configuración, ahorro de apagado.
