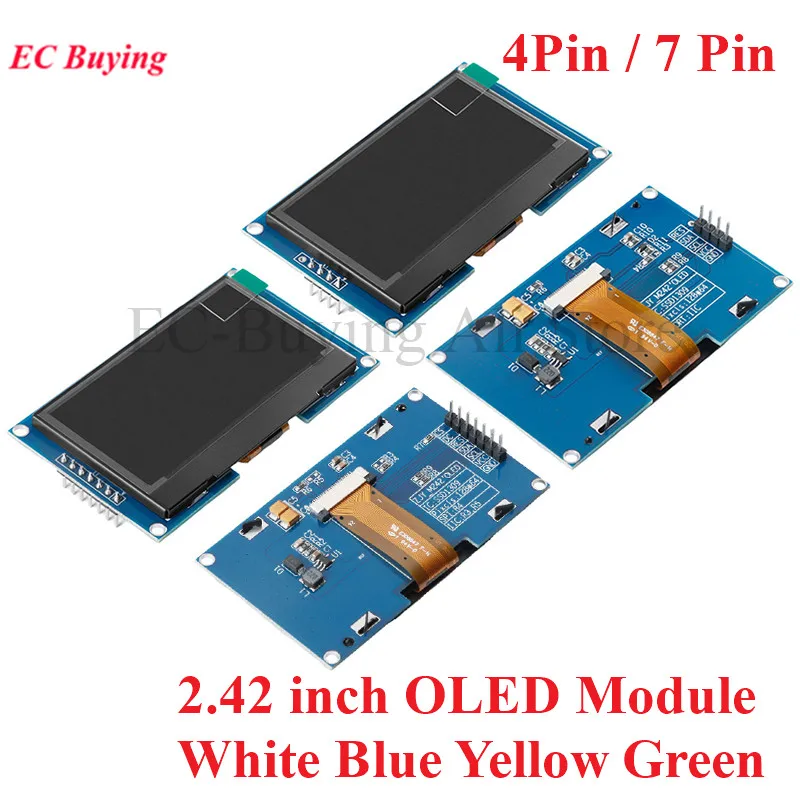

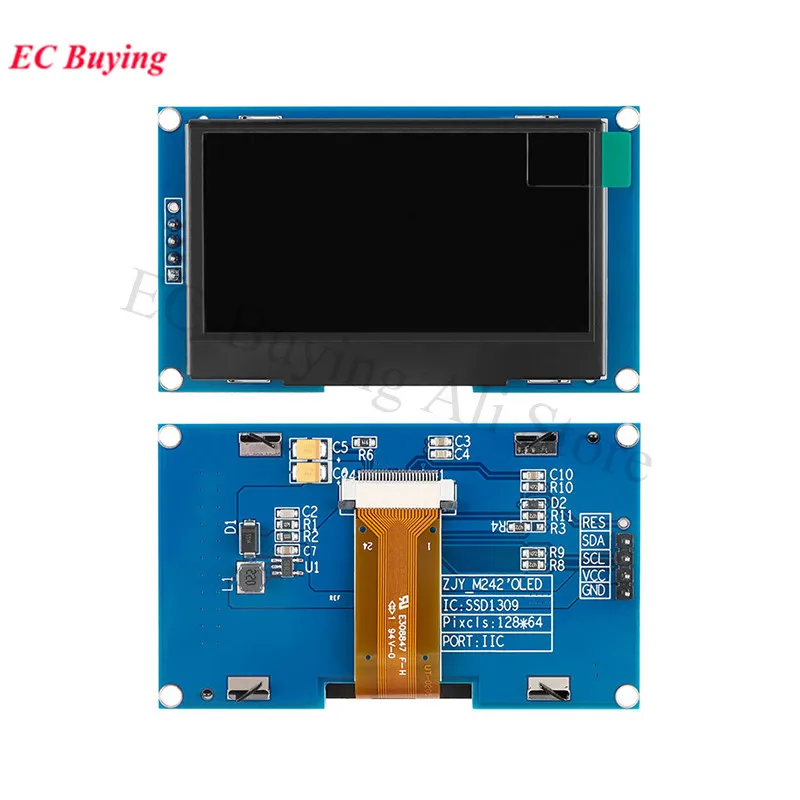

Módulo OLED de 2,42 pulgadas, pantalla LCD de 2,42 "12864, módulo de pantalla LED 128x64 SSD1309 interfaz SPI/IIC I2C para Arduino de 4 pines y 7 pines

Chip controlador SSD1309
Interfaz de soporte IIC/SPI
Resolución 128×64
Tamaño de la pantalla 2,42 pulgadas
Color de la pantalla: blanco/azul/amarillo/verde
Tamaño del módulo 71×43,5 (mm)

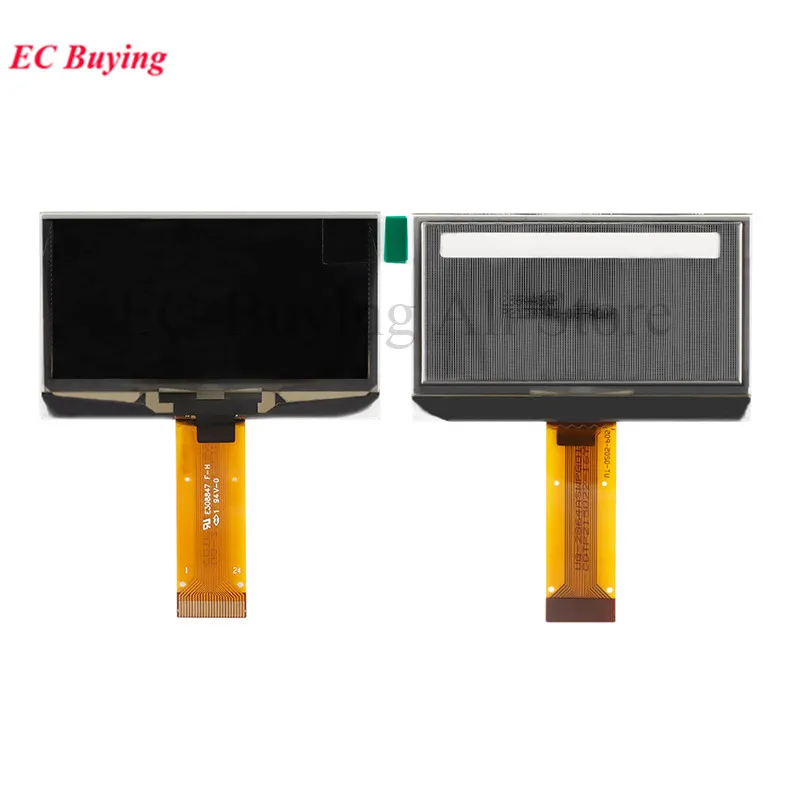

Tamaño del vidrio 60,5×37,00× (mm)
Área de visualización 55,02×27,49 (mm)
Voltaje de accionamiento 3,3-5 V
Número de pines 7PIN
Ángulo de visión 160°
Temperatura de trabajo -40℃~70℃
Temperatura de almacenamiento -40℃~80℃

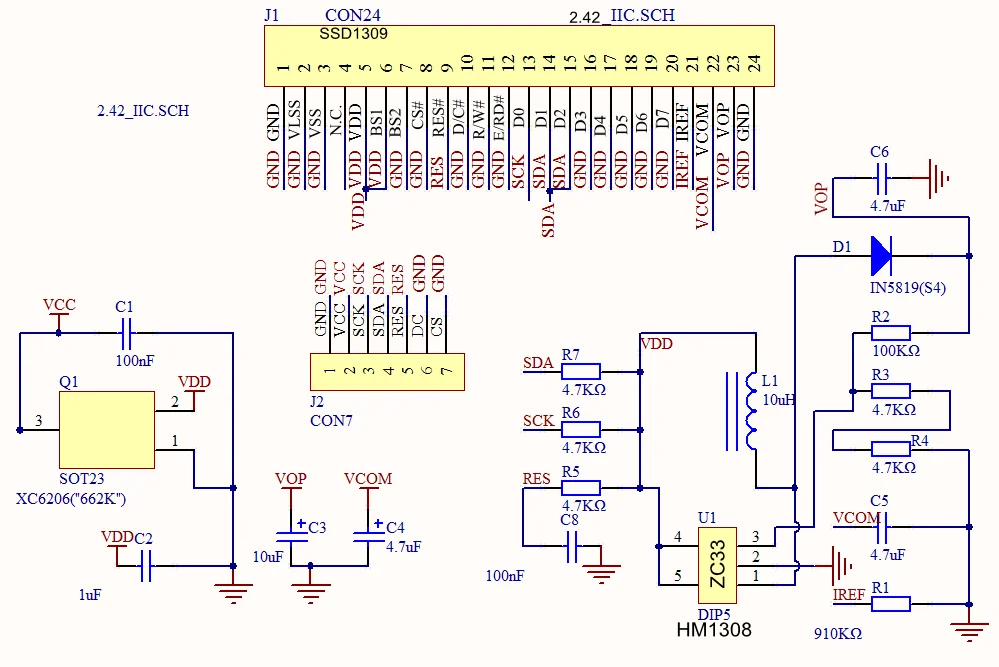

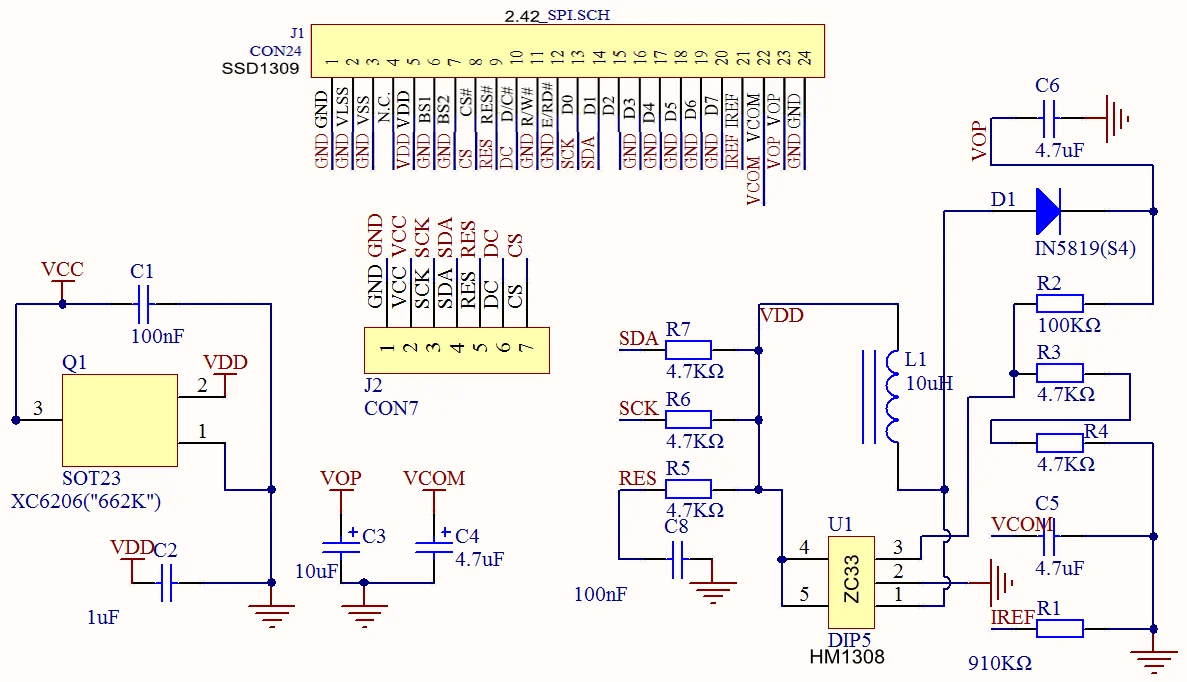

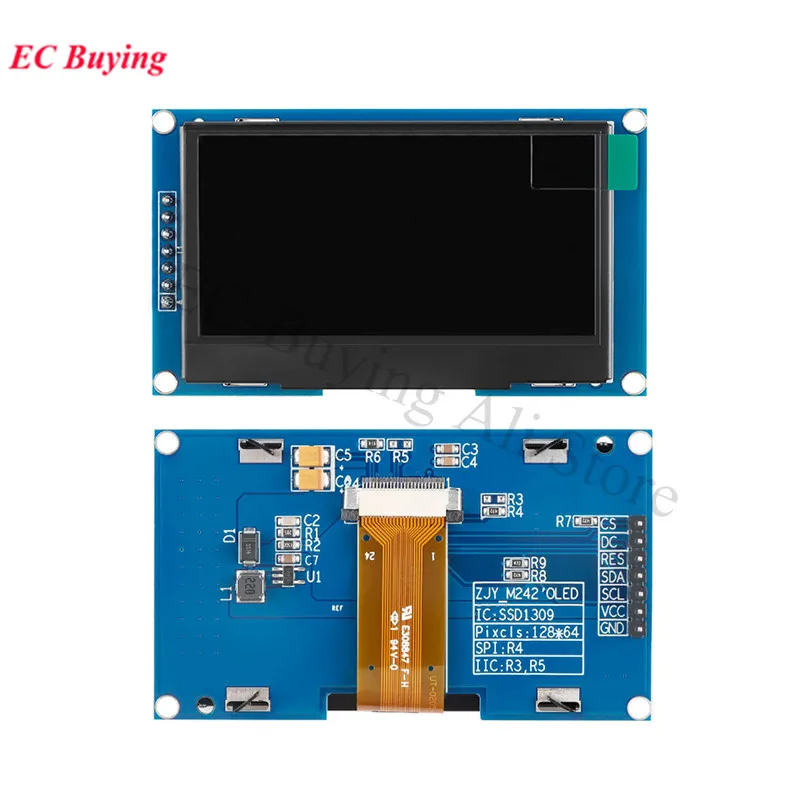

Definición de la interfaz SPI:
1 GND - Tierra de potencia
2 VDD: fuente de alimentación positiva (28-5.5 V)
3 SCK - Línea de reloj
4 SDA - Línea de datos
5 RES - Línea de reinicio
6 CC - Datos/Comando
7 CS - Selección de Chip
