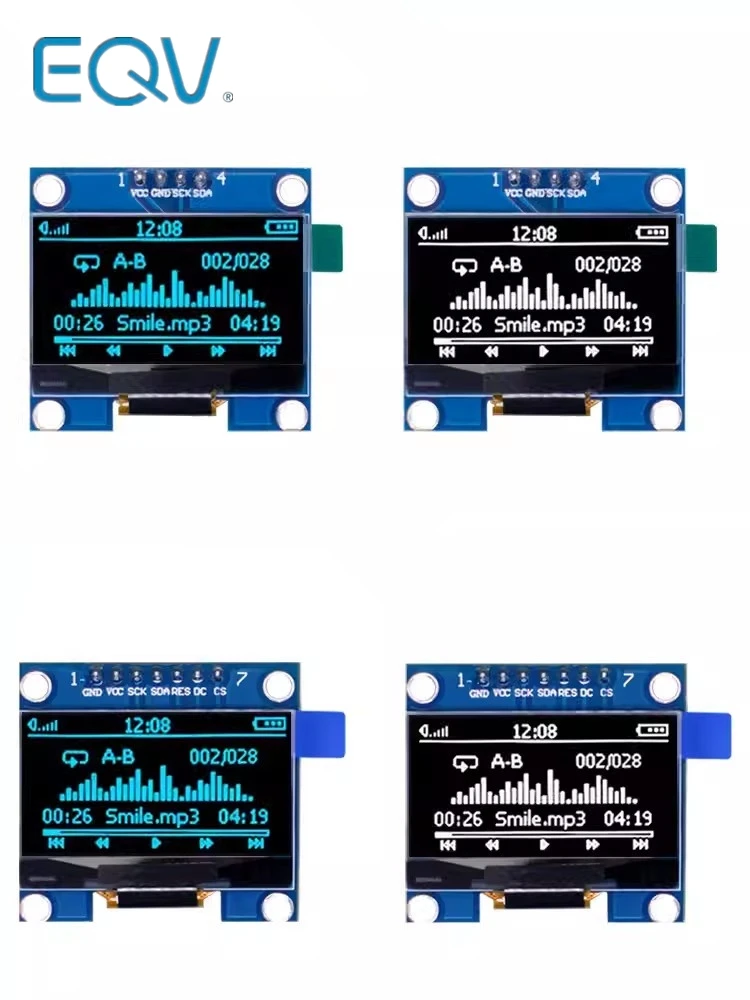

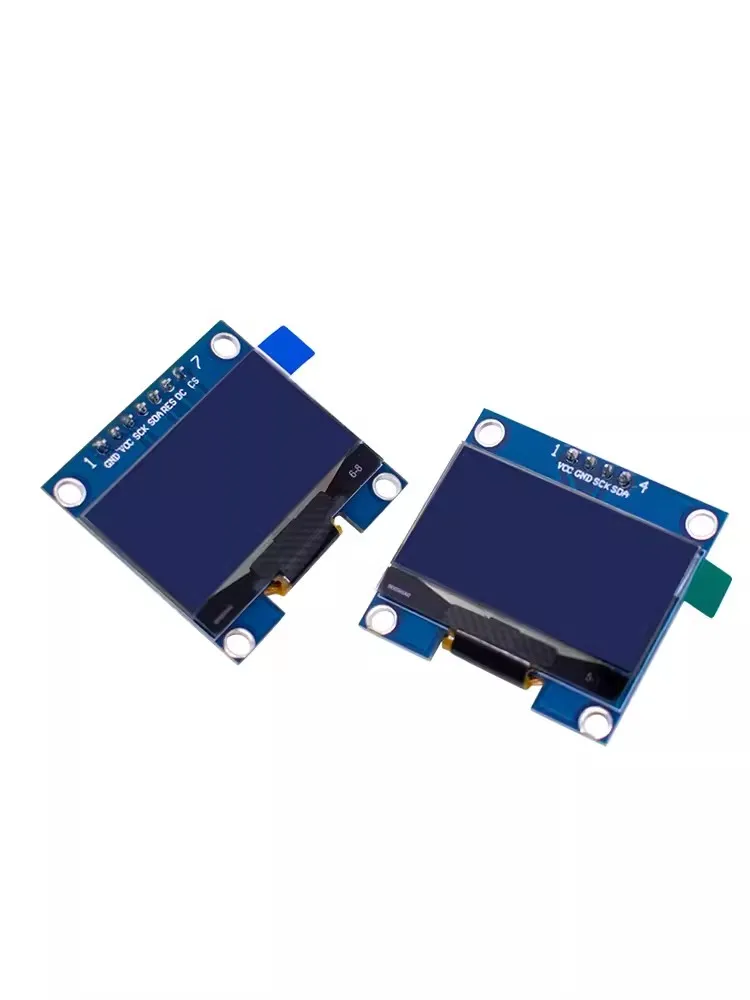

Descripción del producto
OLED de 1,3 pulgadas, alta resolución: 128X64 (misma resolución que 12864, PPI alto)
Ángulo de visión súper grande: superior a 160°(la pantalla con el ángulo de visión más grande en la pantalla)
Consumo de energía ultrabajo: pantalla normal 0,06 W (muy inferior a la pantalla TFT)
Amplia fuente de voltaje (3V ~ 5V), compatible con lógica de nivel de 3,3V y 5V, sin chip de conversión de nivel
La interfaz SPI predeterminada (se puede cambiar la interfaz IIC), solo se necesitan 5 IOS para iluminarse fácilmente
El rango de temperatura de trabajo es de grado industrial (- 20℃ ~ 70℃)
Estándar de proceso de grado militar, trabajo estable a largo plazo
Proporcionar rutinas ricas, proporcionar el soporte técnico del conductor subyacente.
Parámetros del producto
Nombre
Parámetro
Color de la pantalla
blanco/azul
SKU
MSP130W / MSP130B
Tamaño de pantalla
1,3 (pulgadas)
Tipo de pantalla
OLED
Controlador IC
SH1106
Resolución
128*64 (Píxel)
Interfaz del módulo
Interfaz SPI de 4 hilos
Área activa
29,42x14,7(mm)
Tamaño de PCB del módulo
33,50x35,40(mm)
Voltaje de funcionamiento
3,3 V ~ 5 V
Voltaje del puerto IO lógico
3,3 V (TTL)
Consumo de energía
TBD
Peso aproximado (paquete que contiene)
10 (g)
Definición de interfaz
Pin del módulo
Descripción del pin
TIÑO
Tierra de energía OLED
VCC
Positiva de potencia OLED (3,3 V ~ 5 V)
CLK
Señal de reloj del bus SPI del módulo de pantalla OLED
MOSI
Señal de datos de escritura del bus SPI del módulo de pantalla OLED
RES
Restablecer la señal de control del módulo de pantalla OLED
CC
Señal de control de comando/selección de datos del módulo de pantalla OLED
CS
Señal de control de selección de chip del módulo de pantalla OLED

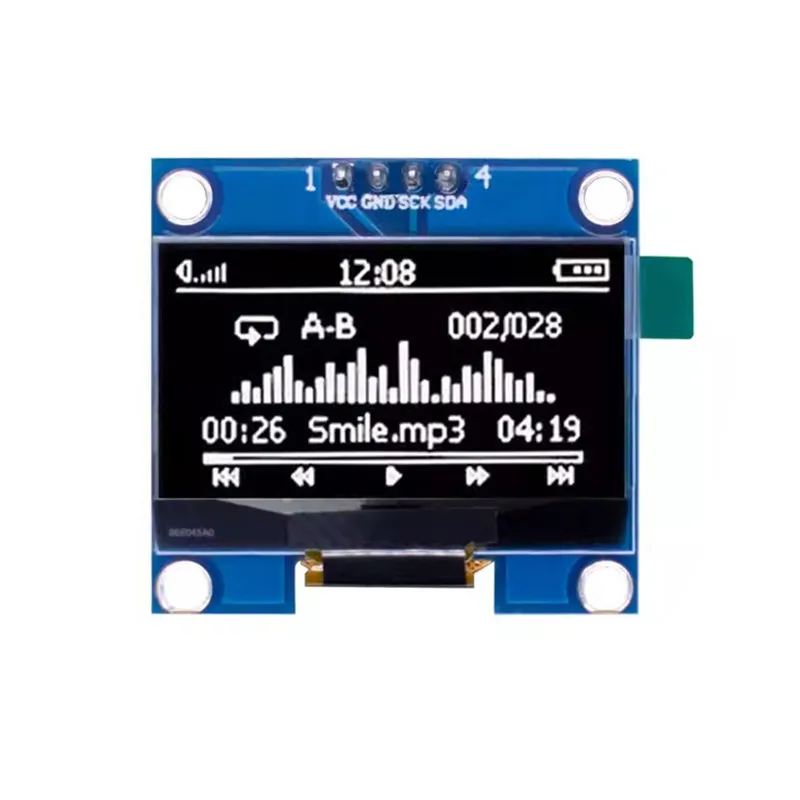

Descripción del producto
Pantalla OLED de 1,3 pulgadas con pantalla en color blanco y negro o azul
Resolución de 128x64 para una visualización clara y alto contraste
Gran ángulo de visión: superior a 160° (una pantalla con el ángulo de visión más grande de la pantalla)
Amplia fuente de voltaje (3 V ~ 5 V), compatible con niveles lógicos de 3,3 V y 5 V, no requiere chip de cambio de nivel
Con el bus IIC, solo se pueden utilizar unos pocos IO para iluminar la pantalla.
Consumo de energía ultrabajo: la pantalla normal es de solo 0,06 W (lo más abajo de la pantalla TFT)
Estándares de proceso de grado militar, trabajo estable a largo plazo
Proporciona un rico programa de muestra para plataformas STM32, C51, Arduino, Raspberry Pi y MSP430
Proporcionar soporte técnico de controladores subyacente
Parámetros del producto
Nombre
Parámetro
Color de la pantalla
blanco/azul
SKU
MC130GW/MC130GB
Tamaño de pantalla
1,3 (pulgadas)
Tipo de pantalla
OLED
Controlador IC
SH1106
Resolución
128*64 (Píxel)
Interfaz del módulo
Interfaz IIC
Área activa
29,42x14,7(mm)
Tipo de pantalla táctil
no tiene pantalla táctil
Toque IC
no tengo IC
Tamaño de PCB del módulo
33,50x35,40(mm)
Ángulo visual
160°
Temperatura de funcionamiento
-20℃~60℃
Temperatura de almacenamiento
-30℃~70℃
Voltaje de funcionamiento
3,3 V ~ 5 V
Consumo de energía
TBD
Peso aproximado (paquete que contiene)
10 (g)
Definición de interfaz
NOTA:

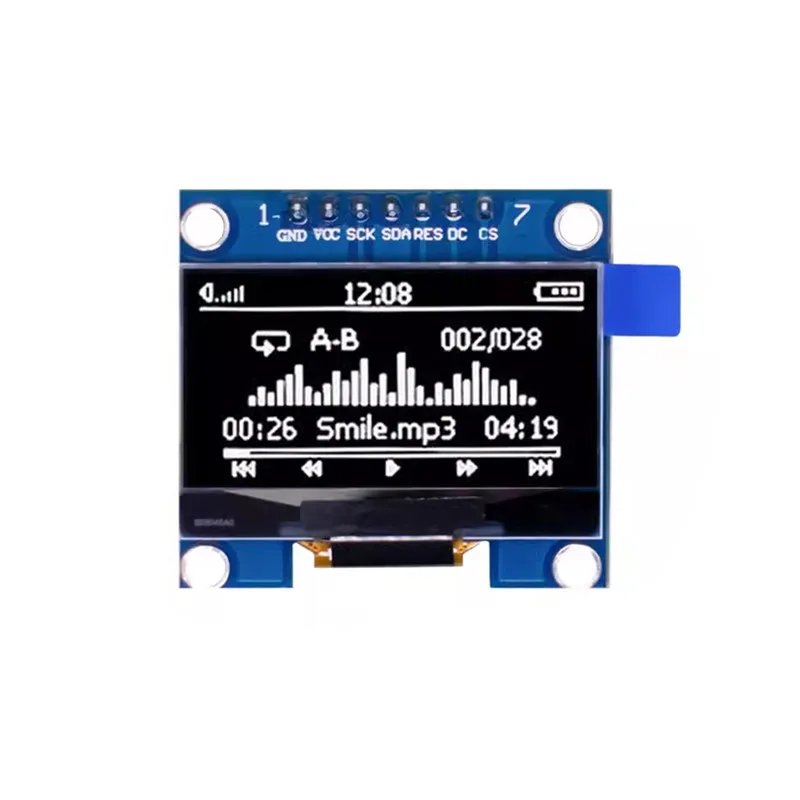

1. Este módulo admite el cambio de dirección del dispositivo esclavo IIC (como se muestra en la caja roja en la imagen 4), de la siguiente manera: A. Solde el0x78resistencia lateral, desconecte el0x7Alado, luego seleccione el0x78dirección esclava (predeterminada); B. Solde el0x7Aresistencia lateral, desconecte el0x78lado, luego seleccione el0x7Adirección esclava; 2. El hardware cambia la dirección del dispositivo esclavo IIC y el software también debe modificarse en consecuencia. Para obtener más detalles, consulte el documento de descripción del programa de prueba o el manual del usuario.
Número
Pin del módulo
Descripción del pin
1
TIÑO
Tierra de energía OLED
2
VCC
Positiva de potencia OLED (3,3 V ~ 5 V)
3
SCL
Señal de reloj del bus OLED IIC
4
SDA
Señal de datos del bus OLED IIC
Opiniones de clientes
20 opinionesTodo funciona como debería.
Funciona. Por alguna razón cambiaron la distribución de pines: VCC y GND fueron intercambiados.
La pantalla funciona perfectamente, llegó rápidamente.
genial
Genial
La pantalla I2C indica que es SSD1309, pero Spi no especifica, aunque también es SSD1309. Funciona con la biblioteca U8G2; lo conecté y escribí en el sketch de esta manera: U8GLIB_SSD1309_128X64 u8g(13, 11, 10, 9, 8); // SPI Com: SCL = 13, SDA = 11, CS = 10, DC = 9, RES = 8.
