Descripción
- Modelo de módulo: KDT5391-007

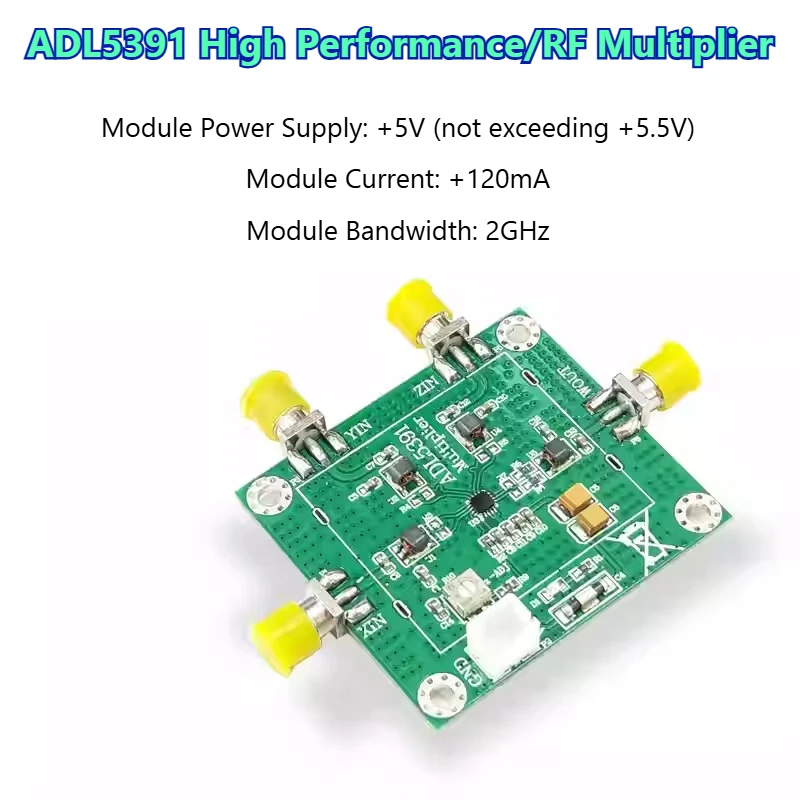

- Fuente de alimentación del módulo: +5 V (sin exceder los +5,5 V)
- Corriente del módulo: +120 mA
- Coincidencia de impedancia de entrada del módulo: coincidencia de 50 Ω (todas las entradas están acopladas al balun)
- Función del módulo: Multiplicador RF de alto rendimiento
- Ancho de banda del módulo: 2 GHz (frecuencia de entrada Balun 300 KHz-3 GHz, frecuencia de funcionamiento recomendada superior a 100 KHz)
- Función de transferencia del módulo: W=α(X×Y)/V + Z (este módulo admite superposición de señal Z)
- Rango de temperatura de funcionamiento del módulo: -25℃ - +85℃
- Peso del módulo: 15,15 g

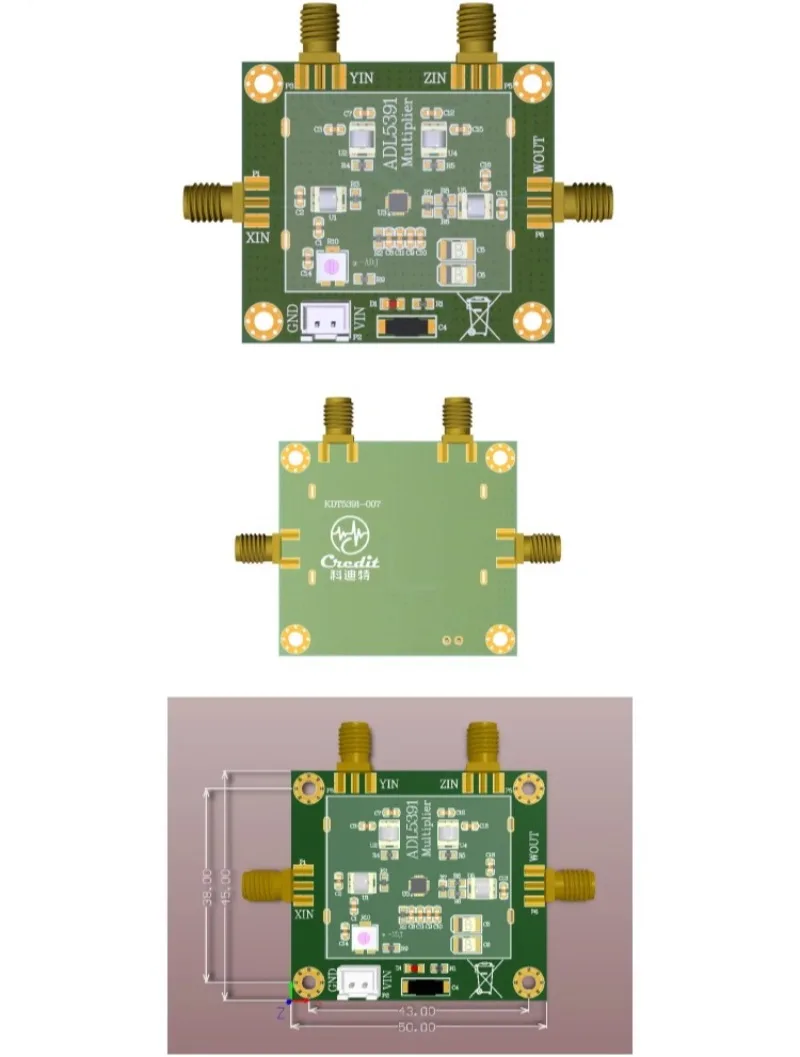

- Especificación de dimensiones del módulo: 50×45×10 (largo×ancho×alto, mm)

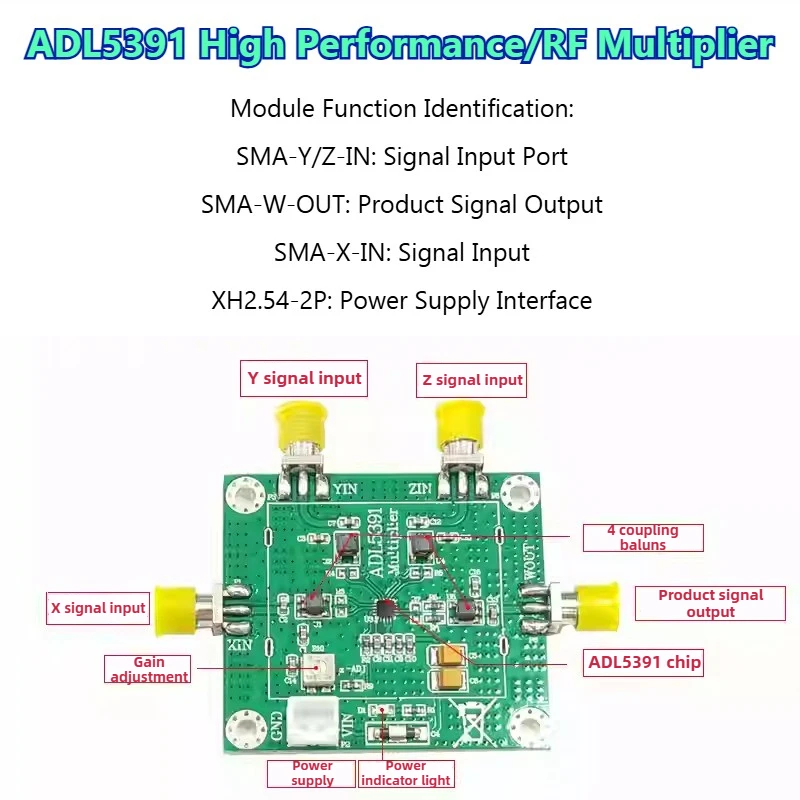

- Otras características del módulo: Múltiplo (con indicador de alimentación; protección de conexión inversa de energía; filtro de potencia tipo π; orificios de posicionamiento M3 de cuatro pies; fuente de alimentación única)
- Interfaz de alimentación del módulo: enchufable XH2.54-2P
- Interfaz de señal de entrada: puerto SMA roscado
- Precauciones de uso: Suministre energía correctamente de acuerdo con los detalles del módulo; Pruebe y utilice correctamente de acuerdo con los detalles del módulo;
- Descripción del módulo: Las entradas de señal del cuadrante XYZ están todas acopladas y combinadas como balun, capaces de lograr una multiplicación de frecuencia de hasta 2 GHz;
- Explicación de la función de transferencia:
- La multiplicación de dos variables analógicas es un procesamiento de señales fundamental que existe desde hace décadas.
- Mediante convención, la función de transferencia deseada la proporciona W=αXY/U + Z
- donde:
- X y Y son las multiplicentes.
- U es el factor de escala multiplicador.
- α es la ganancia del multiplicador.
- W es la salida del producto.
- Z es una entrada de suma.
- Todas las variables y el factor de escala tienen la dimensión de voltios.
