Descripción
Dirección de descarga de datos
https://pan.baidu.com/s/1gdFuV7P
Vídeo, copia en tu navegador:

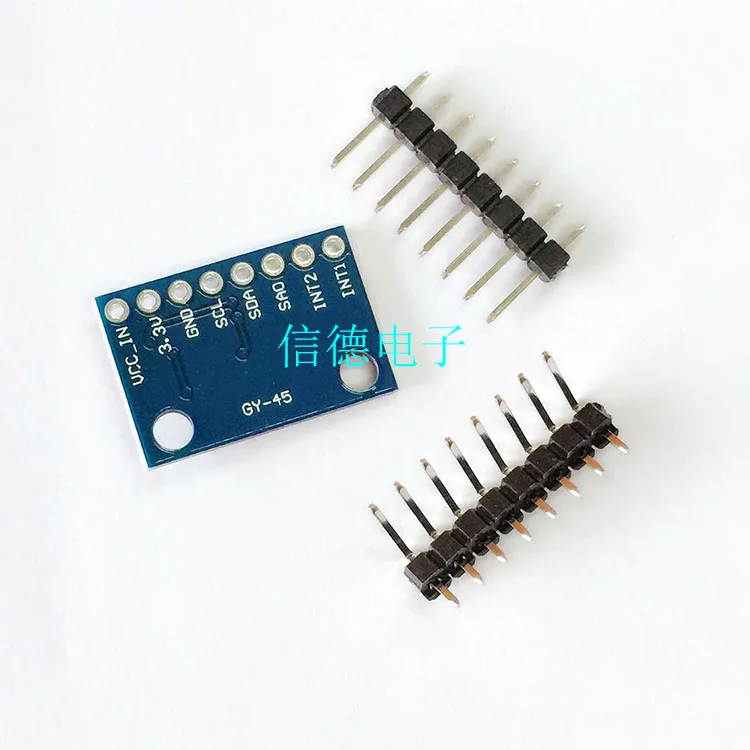

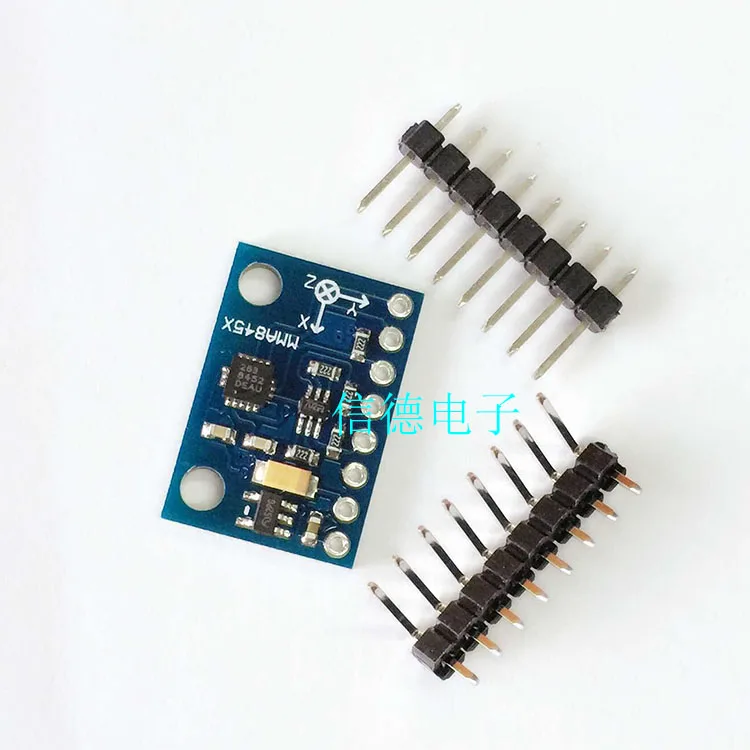

Módulo MMA8452, módulo sensor de inclinación de alta precisión
Tipo de módulo: GY - 45 a 52
Fuente de alimentación: 3-5 v (la comunicación es totalmente compatible con el sistema de trabajo de 5 v)
Tamaño del módulo largo * ancho=14,5 mm * 20,5 mm
Orificio de instalación de 3 mm de diámetro, distancia del orificio de 15 mm
51 código de prueba
Para proporcionar el documento
- : Sensor de aceleración de 3 ejes de 12/8 dígitos
- : MMA8451, operación de datos de 2, 3 q y configuración básica
- : use MMA8451, 2, 3 q para detectar la dirección integrada
- : Calibración de compensación MMA8451, 2, 3 q
- : use MMA8451, 2, 3 q para detectar movimiento y caída libre
- : use MMA8451Q 32 muestras de primera entrada (FIFO)
- Lista de verificación: diseño MMA845xQ y guía de instalación SMT de la placa de circuito
- Nota: código de ejemplo AN4076, aplicaciones AN4076 adjuntas
características
- Voltaje de alimentación: 1,95 V a 3,6 V
- El voltaje de la interfaz: 1,6 V a 3,6 V
- + 2 / + 4 g/g + 8 g de rango dinámico es opcional
- Rango de velocidad de datos de salida (ODR): 1,56 Hz - 800 Hz
- Ruido: 99 Hz mu g /)
- 12 y ocho salidas digitales
- La interfaz de salida digital I2C (resistencias pull up Ω en 4,7 k, la frecuencia más alta de 2,25 MHz)
- Adecuado para 6 fuentes de interrupción 2 pines de interrupción programables
- Tres canales integrados de detección de movimiento
- Caída libre o detección de movimiento: 1 canal
- - detección de pulso: 1 canal
- - la prueba de agitación: 1 canal
- Con un conjunto de dirección de compensación de retraso (horizontal/vertical)
- La inactividad automática y el despertar el ODR pueden cambiar automáticamente
- Los datos del filtro de paso alto pueden ser emitidos en tiempo real
- Desde la detección
- Cumple con el estándar RoHS
- Consumo de energía: 6 mu, 165 mu A
Aplicaciones típicas
- Aplicación de brújula electrónica
- Detección de dirección estática (horizontal/vertical, arriba/abajo, izquierda/derecha, antes/después de la identificación de la ubicación)
- Computadoras portátiles, lectores de libros electrónicos y computadoras portátiles caídas y detección de caídas libres
- Detección de dirección en tiempo real (realización virtual y retroalimentación de la posición del usuario del juego 3 d)
- Análisis de actividad en tiempo real (conteo de pasos del podómetro, utilizado para detectar caídas libres en el disco duro, especulado como copia de seguridad del GPS navegando)
- La detección de movimiento es adecuada para productos portátiles de ahorro de energía (para teléfonos móviles, PDA, GPS, consolas de juegos, suspensión y activación automática)
- Pruebas de golpes y vibraciones (integración mecánica y eléctrica de compensación, envío y garantía mediante el registro)
- Interfaz de usuario (por desplazamiento del menú de cambio de dirección, botón de detección para reemplazar la etiqueta)
