Descarga de datos:https://pan.baidu.com/s/1bQ5_QeCSIL2UOH7wSF_IFg
Descripción del producto:

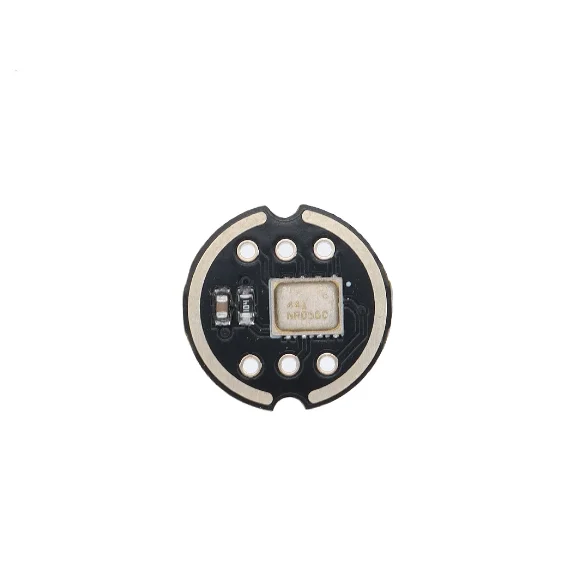

El INMP441 es un micrófono MEMS omnidireccional de alto rendimiento, baja potencia, salida digital y puerto inferior.El
La solución INMP441 completa consta de un transductor MEMS, acondicionamiento de composición de señal, convertidor analógico a digital, filtro antialias, administración de energía y una interfaz I2S de 24 bits estándar de la industria.La interfaz I2S permite que INMP441 se conecte directamente a procesadores digitales como DSP y microcontroladores sin la necesidad de utilizar un códec de audio para usar con el sistema.El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano.El INMP441 tiene una alta relación señal-ruido, lo que lo convierte en una excelente opción para aplicaciones de campo cercano.El INMP441 tiene una respuesta de frecuencia de banda ancha plana lo que da como resultado una alta definición de sonido natural.
Características del producto:
1.Interfaz digital I2S con datos de 24 bits de alta precisión
2.Alta relación señal-ruido de 61 dBA
3.Alta sensibilidad de -26 dBFS
4.Respuesta de frecuencia estable de 60 Hz a 15 kHz
5.Bajo consumo de energía: bajo consumo de corriente de 1,4 mA
6.Fuente de alimentación alta: -75 dBFS

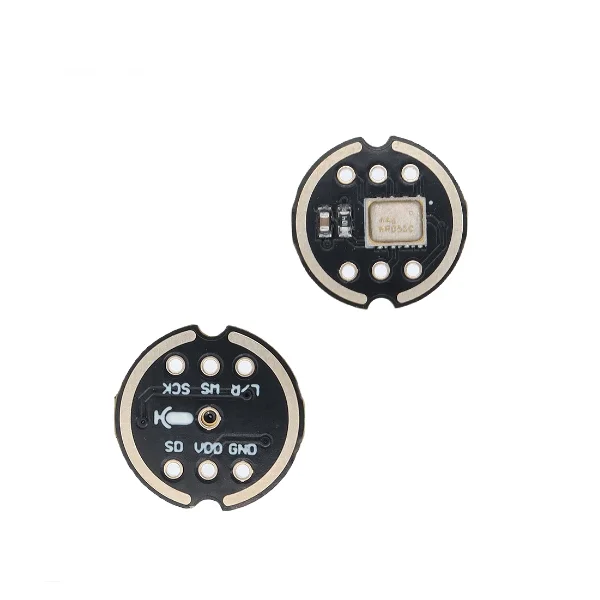

Definición de interfaz:
SCK: Reloj de datos en serie para interfaz I2S
WS: selección de palabras de datos en serie para la interfaz I2S
L/R: Selección de canal izquierdo/derecho.
Cuando se configura en nivel bajo, el micrófono emite una señal en el canal izquierdo del marco I2S.
Cuando se configura en altura, el micrófono emite la señal en el canal correcto.
SD: Salida de datos en serie de la interfaz I2S.
VCC: Fuente de alimentación de entrada, 1,8 V a 3,3 V.
GND: Tierra eléctrica.
Este producto proporciona la función I2S del módulo ESP32 que utiliza tutoriales.
Conéctese con nuestra placa de desarrollo ESP32:
Placa de desarrollo INMP441 ESP32
1.SCK GPIO14
2.SD GPIO32
3.WS GPIO15
4.L/R GND
5.GND GND
6.VDD VDD3.3
