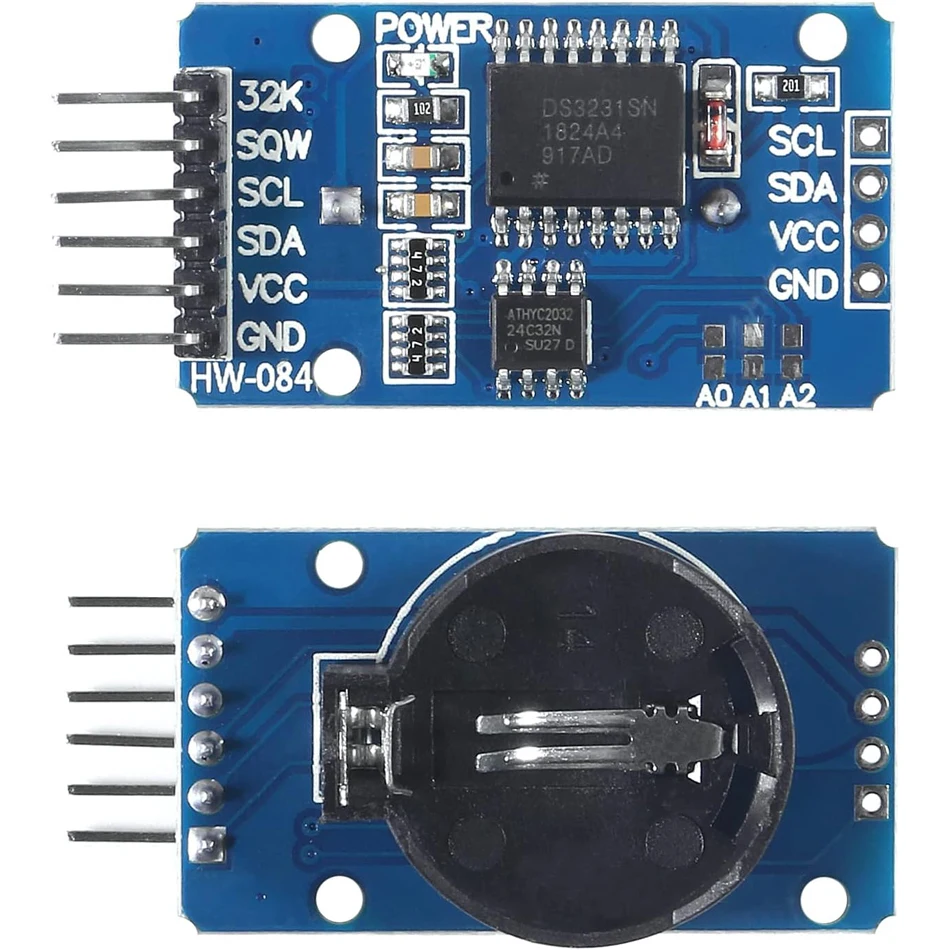

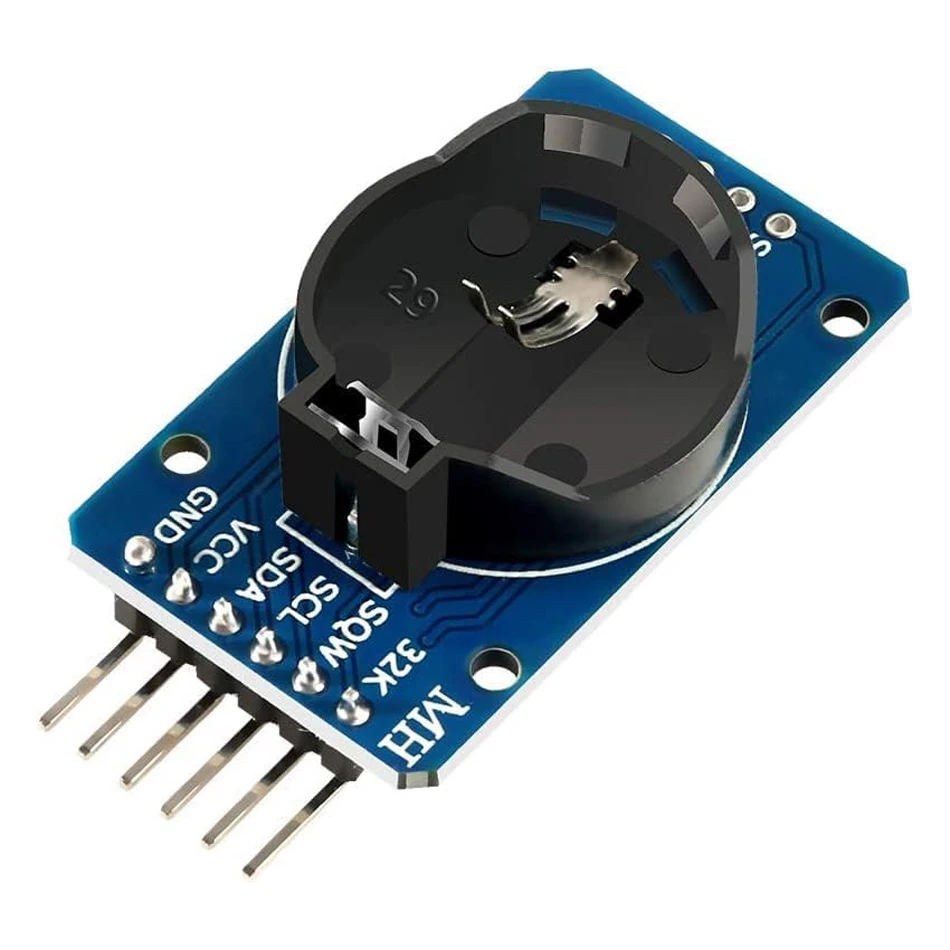

Módulo de memoria DS3231 AT24C32 IIC RTC, temporizador de reloj, reemplazo de placa DS1307 I2C RTC para Arduino Raspberry Pi, 3 uds.

Parámetros del módulo

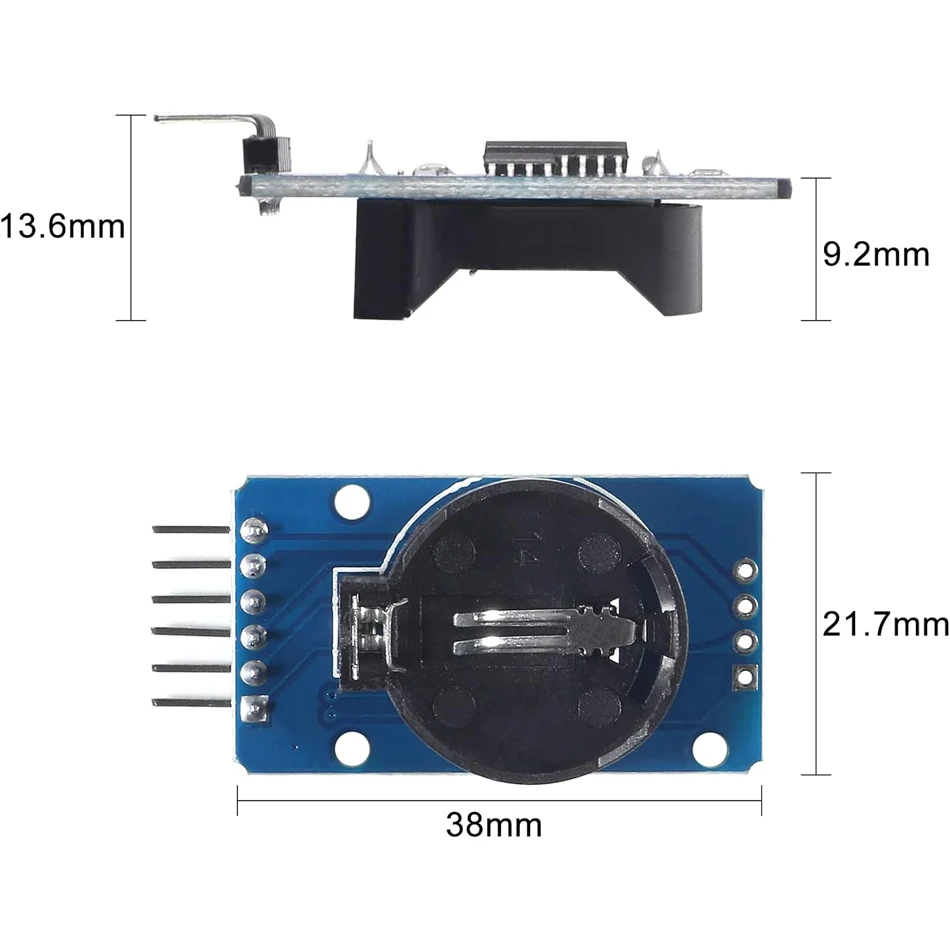

1.Tamaño: 38 mm (largo) * 22 mm (ancho) * 14 mm (alto)

2.Peso: 8 g

3.Voltaje de funcionamiento: 3,3-5.5 V

4.Chip de reloj: chip de reloj de alta precisión DS3231.(Hay 3 chips diferentes para este módulo de reloj: DS3231N, DS3231SN y DS3231M, lo enviamos al azar)

5.Precisión del reloj: 0-40℃ rango, precisión de 2 ppm, el error fue de aproximadamente 1 minuto

6.Chips de memoria: AT24C32 (capacidad de almacenamiento 32K)

7.Generador de reloj en tiempo real de segundos, minutos, horas, día, fecha, mes y año.Y proporcionar una compensación válida hasta el año bisiesto 2100.

8.El sensor de temperatura del chip viene con una precisión de ± 3℃

9.Interfaz de bus IIC, velocidad máxima de transmisión de 400 KHz (voltaje de funcionamiento de 5 V)

10.Se puede conectar en cascada con otro dispositivo IIC, las direcciones 24C32 se pueden cortocircuitar A0/A1/A2 modificar la dirección predeterminada es 0x57

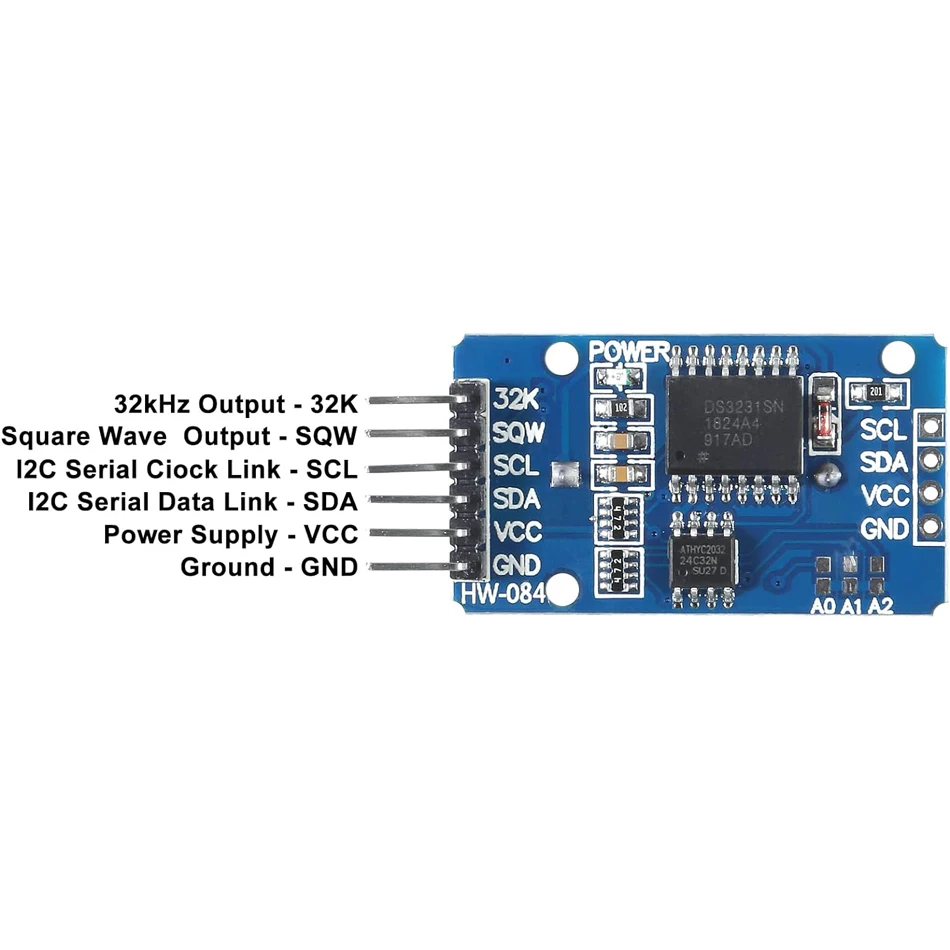

Descripción del pin:

32 KHz: salida de 32 KHz

SQW: Interrupción activa BAJA o salida de onda cuadrada

SCL: Entrada de reloj en serie

SDA: E/S de datos en serie

VCC: Pin de alimentación CC

GND: Tierra

Instrucciones de cableado

SCL → A5

SDA → A4

VCC → 5V

GND → GND

Paquete incluido:

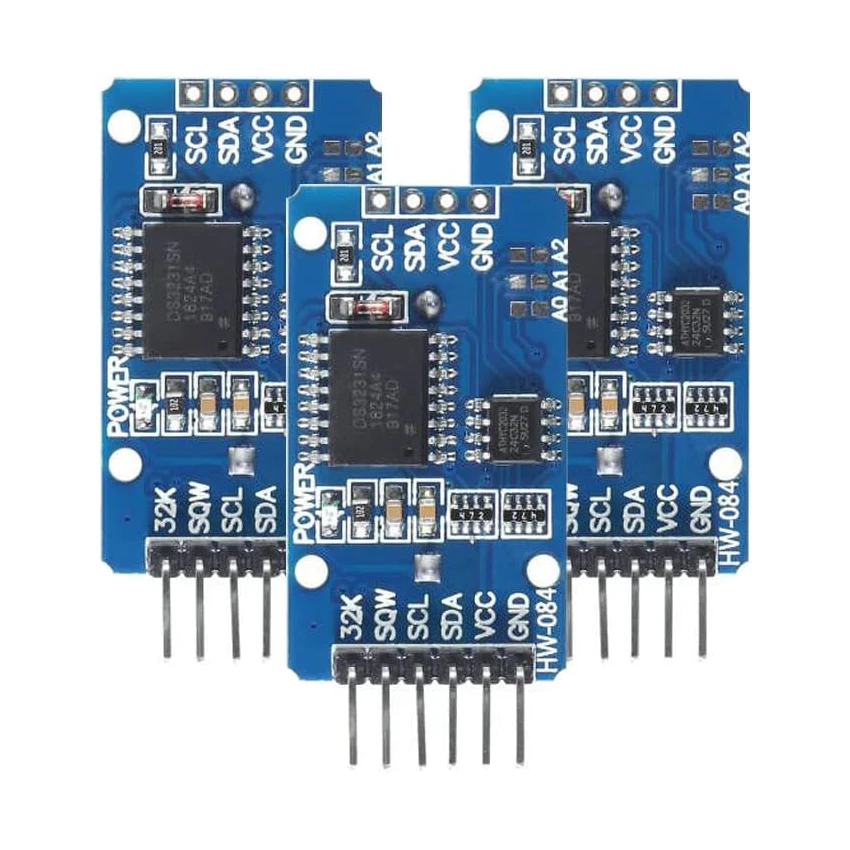

3 módulos de reloj DS3231.
