Descripción
1.AHT21B- Sensor de temperatura y humedad:
Calibración completa
Salida digital, interfaz I2C
Interfaz P2C
Excelente estabilidad a largo plazo
Respuesta rápida
Fuerte capacidad antiinterferente
Hay una variedad de accesorios disponibles para aplicaciones personalizadas.
El módulo digital de temperatura y humedad AHT21B es un sensor compuesto de temperatura y humedad con salida de señal digital calibrada.Utiliza tecnología especial de adquisición de módulos digitales y tecnología de detección de temperatura y humedad para garantizar que el producto tenga una confiabilidad muy alta y una excelente estabilidad a largo plazo.El producto tiene las ventajas de excelente calidad, respuesta rápida, fuerte capacidad antiinterferente y rendimiento de alto costo.Cada sensor está calibrado en una sala de control de humedad profesional para lograr estándares de mayor precisión.La interfaz estándar l2C hace que la integración del sistema sea fácil y rápida.Su pequeño tamaño y bajo consumo de energía lo convierten en la mejor opción para todo tipo de aplicaciones, incluso las más exigentes.
2.Escenario de aplicación:
Hvac, deshumidificador, equipos de prueba y detección, bienes de consumo, automóviles, control automático, registradores de datos, estaciones meteorológicas, electrodomésticos, regulación de humedad, detección y control médico y otros relacionados con la temperatura y la humedad.

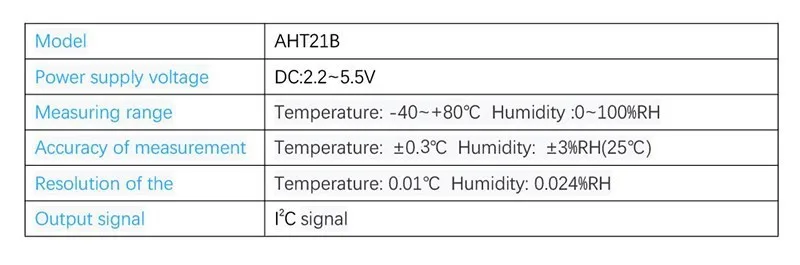

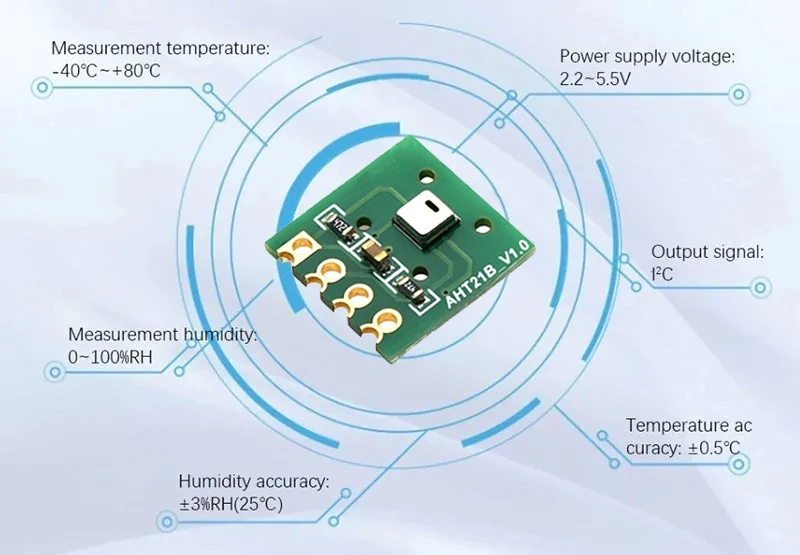

3.Parámetros del producto:

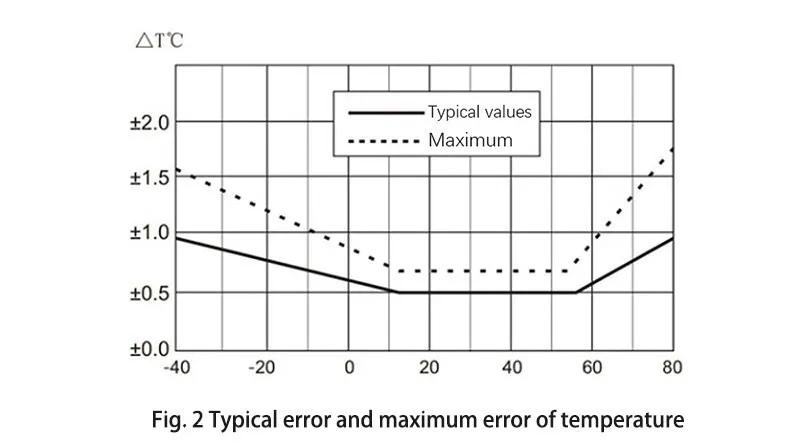

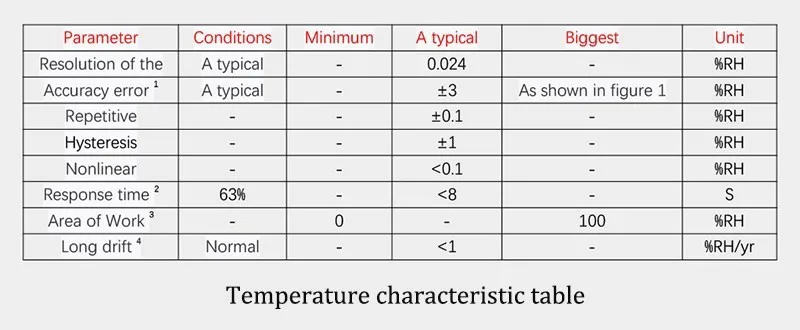

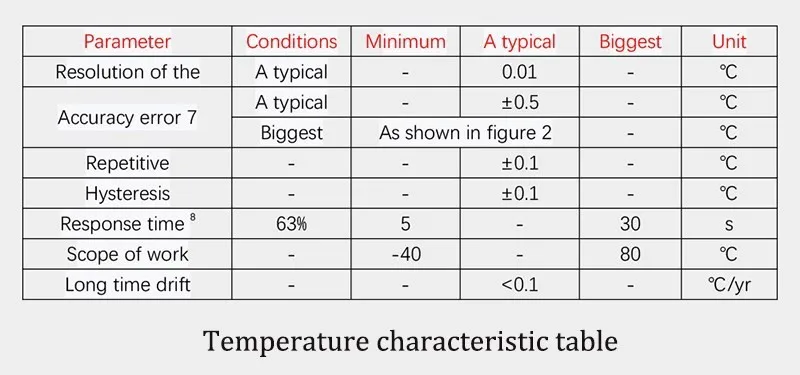

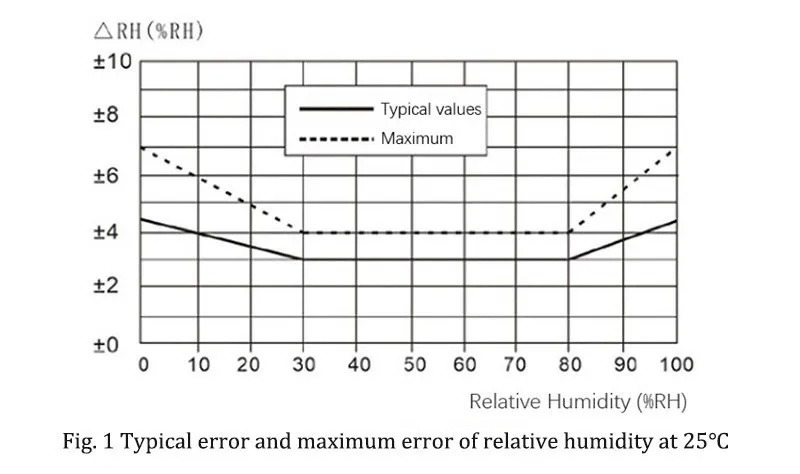

4.Rendimiento del sensor:

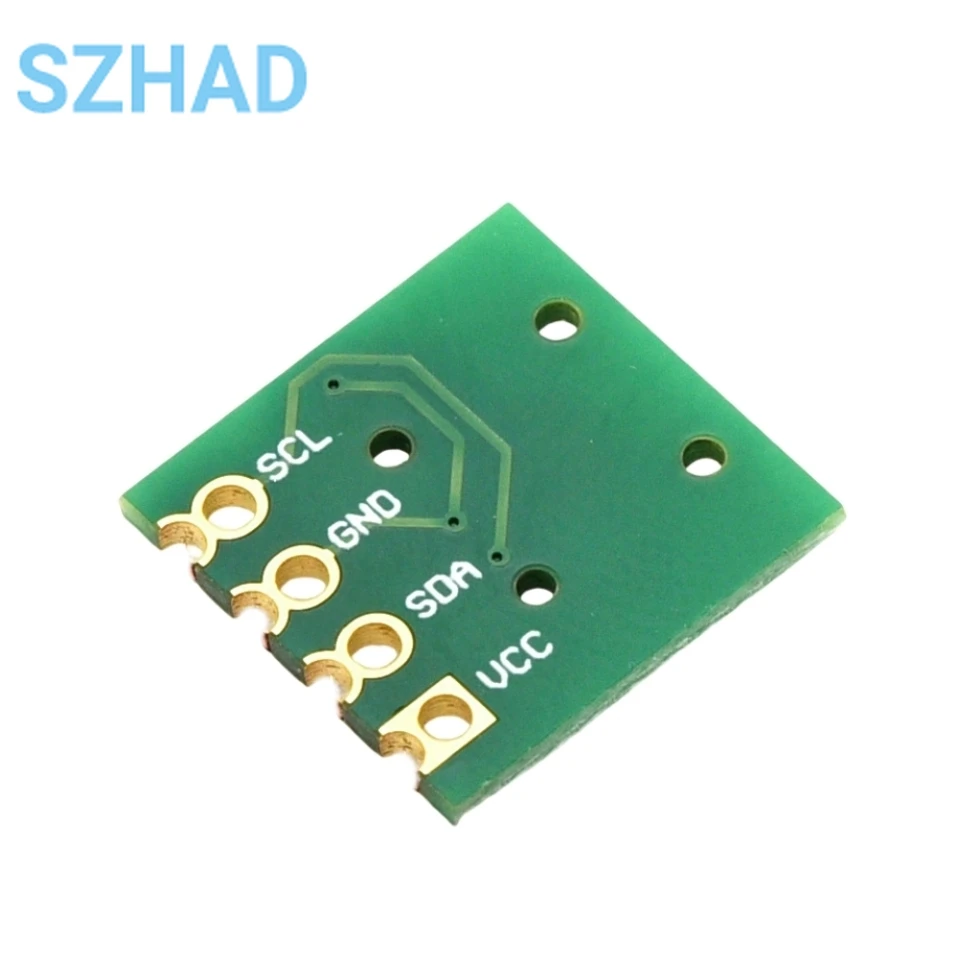

5.Definición de interfaz:
1.VCC: voltaje de alimentación
2.SDA: datos serie, puerto bidireccional
3.GND: tierra
4.SCL: datos serie, puerto bidireccional
Pin de alimentación (VDD, GND)
El rango de fuente de alimentación del AHT21B es de 2,0-5,5 V, el voltaje recomendado es de 3,3 V y se debe agregar el condensador de desacoplamiento de 100 NF entre VCC y GND para actuar como un filtro.
Reloj en serie SCL
SCL se utiliza para la sincronización de comunicación entre el microprocesador y el AHT21B.Debido a que la interfaz contiene una lógica completamente estática, no existe una frecuencia SCL mínima.
Datos en serie SDA
Los pines SDA se utilizan para la entrada y salida de datos del sensor.La SDA es efectiva en el flanco ascendente del reloj en serie SCL cuando se envía el comando al sensor, y la SDA debe permanecer estable cuando el SCL está en alto nivel.Después del flanco descendente del SCL, se puede cambiar el valor SDA.Para garantizar la seguridad de la comunicación, el tiempo efectivo de la SDA debe ampliarse a TSU Y THO antes del flanco ascendente del SCL y después del flanco descendente del SCL, respectivamente.Al leer datos desde el sensor, la SDA es efectiva después de que el SCL se vuelve bajo (TV) y permanece efectivo hasta el flanco descendente del siguiente SCL.

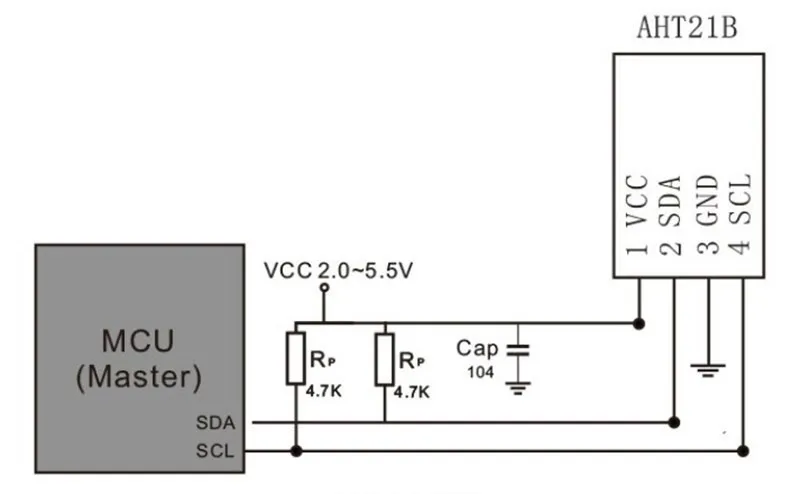

6.Circuito de aplicación típico:
Para evitar colisiones de señales, los microprocesadores (MCU) solo deben controlar SDA y SCL a niveles bajos.Una resistencia pull-up externa (por ejemplo,Se requiere 4,7 ~ 10KO) para llevar la señal a niveles altos.Las resistencias pull-up suelen estar incluidas en la I/ del microprocesador.○ circuito.
7.Nota:
El voltaje pull-up del SDA debe ser suministrado por VCC y el rango de voltaje de suministro es de 2,0 ~ 5,5 V;
La capacidad entre VCC y GND debe ser un condensador de desacoplamiento de 100NF;
AHT21B puede compartir el bus de PC con otros dispositivos l2C.

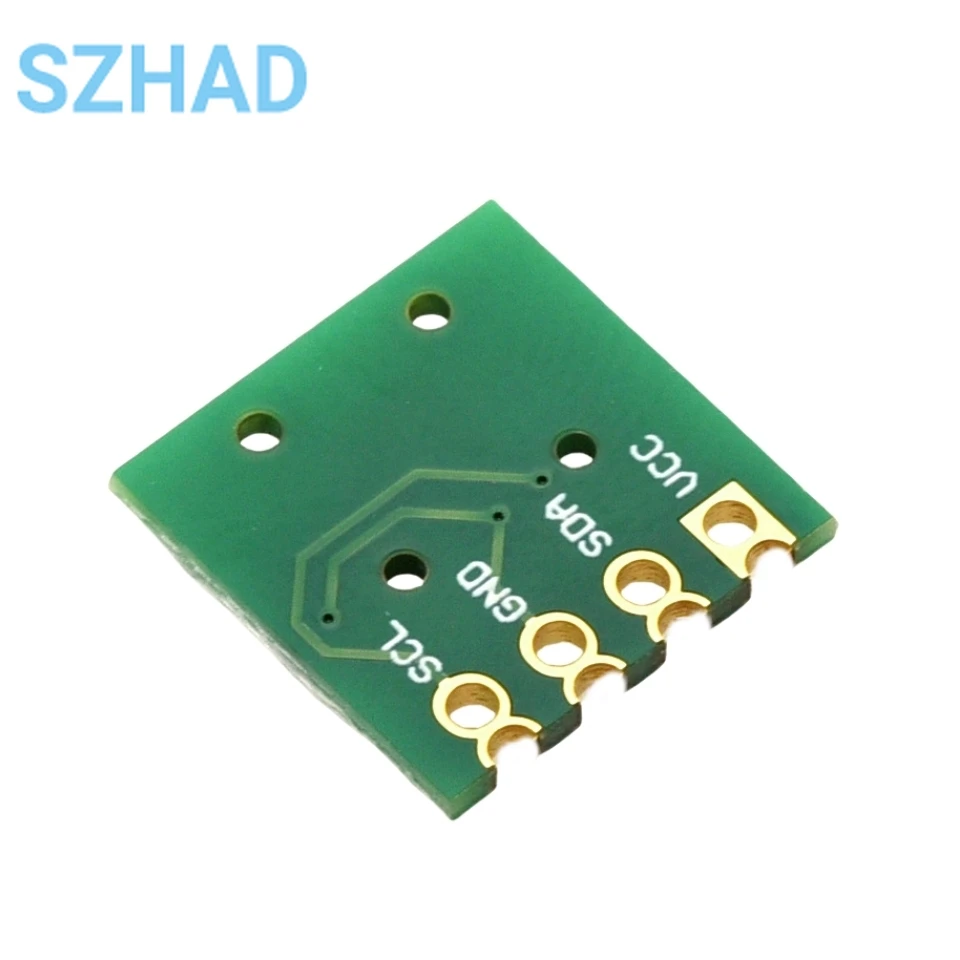

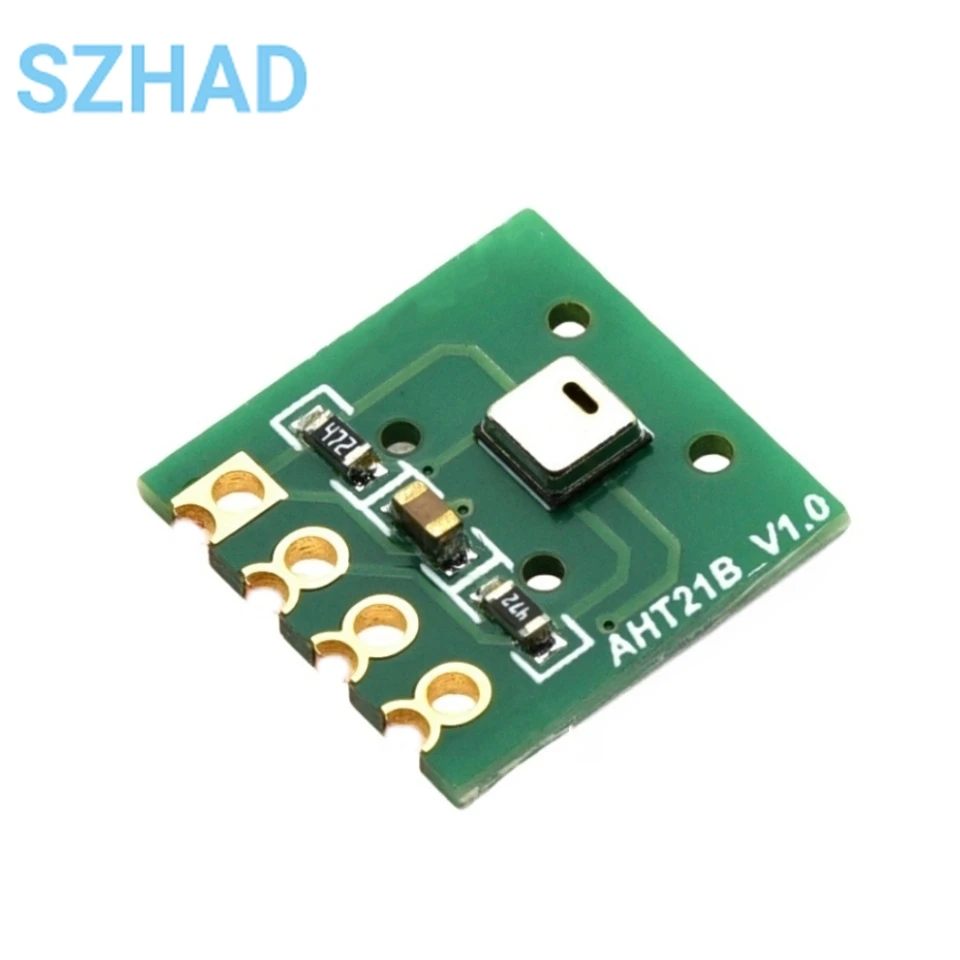

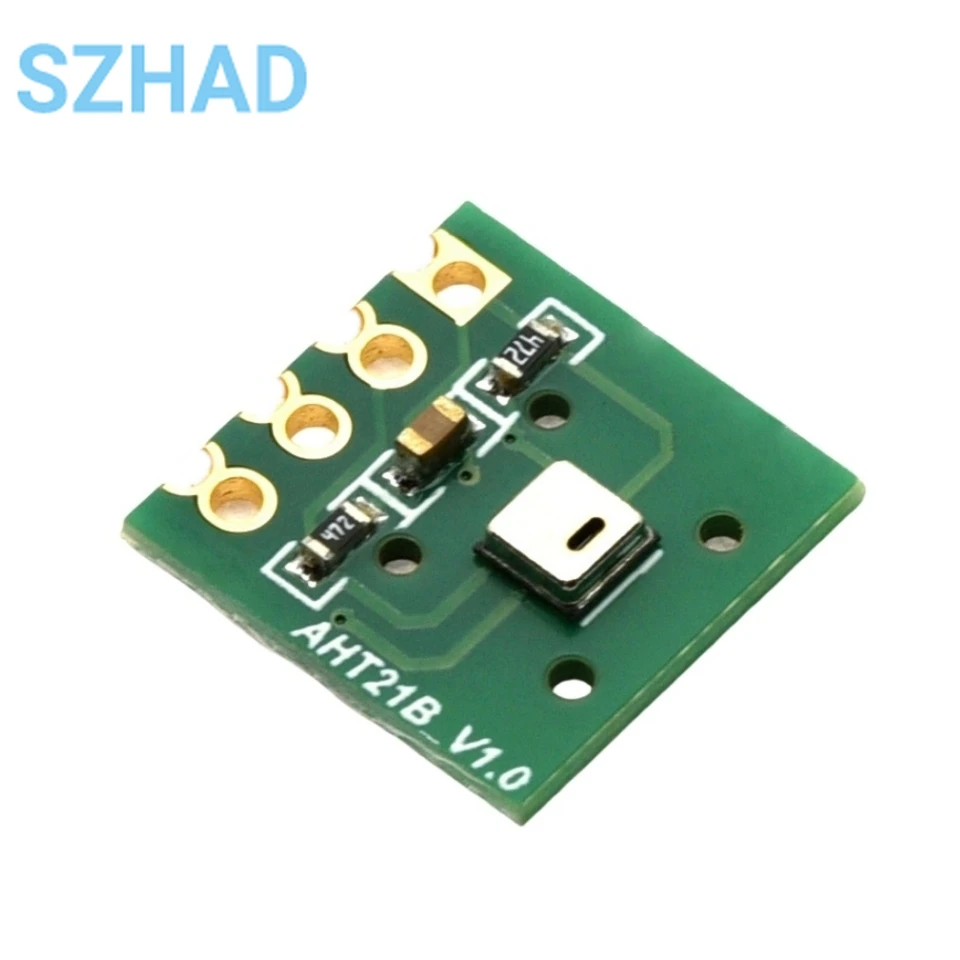

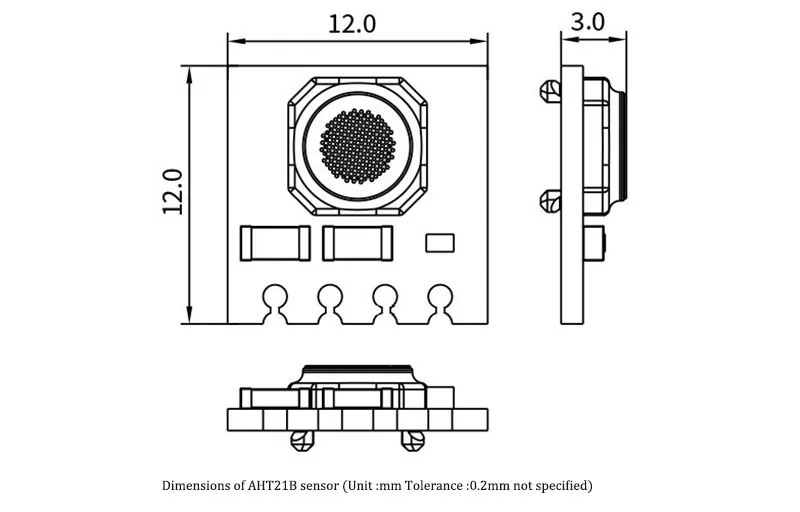

8. Imagen del producto:
