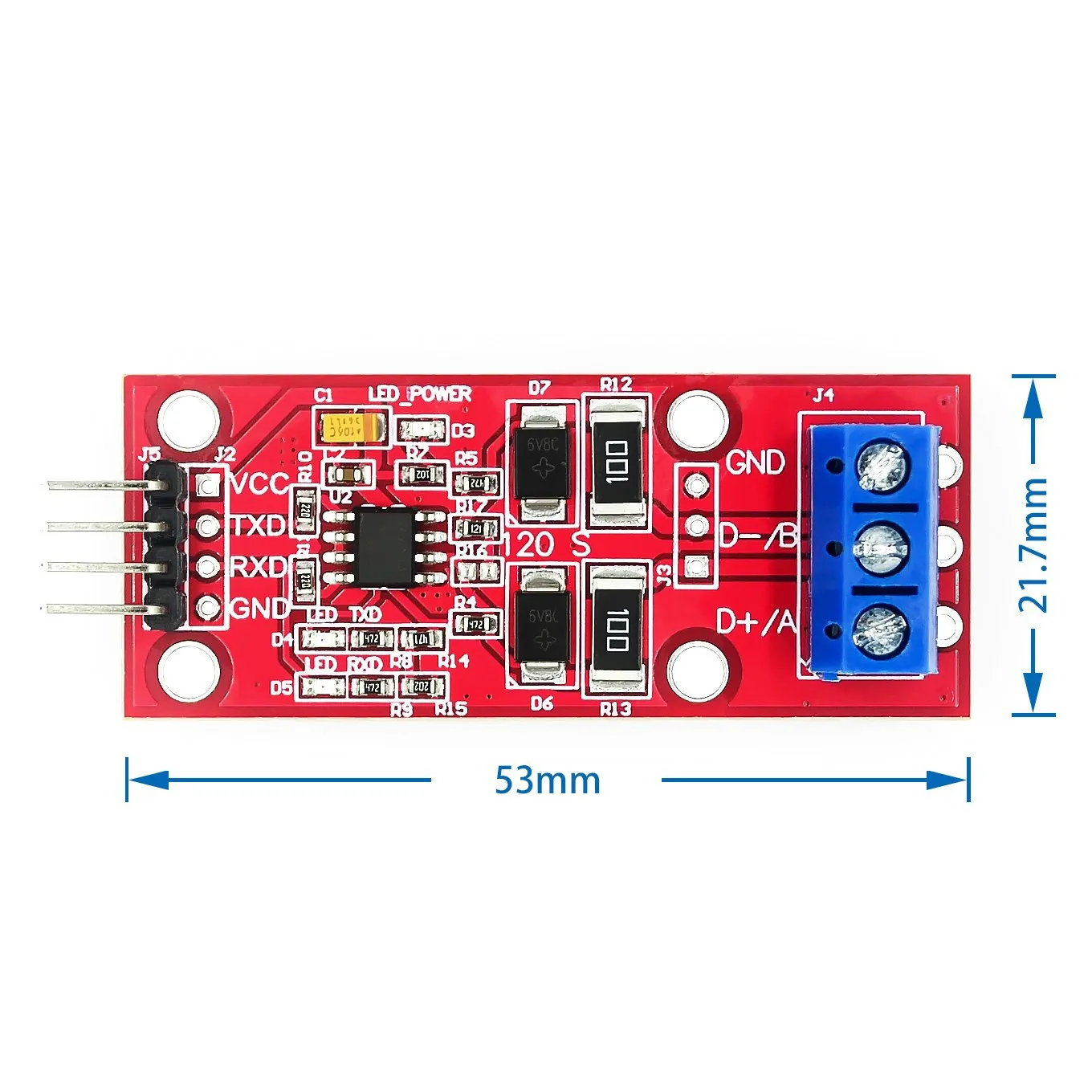

Descripción
Este módulo presenta:
Todos los chips que garantizamos son chips nuevos importados de grado industrial, que pueden alcanzar una distancia de miles de metros.
La protección ESD con más o menos 15KV
3, el controlador del chip establece la velocidad, reduce la EMI y reduce la reflexión de la señal del terminal del cable coincidente incorrecta, lo que hace que la velocidad de transmisión de la señal sin errores sea tan alta como 500 KBPS.
Un receptor que tiene una carga unitaria de 1/4 es una impedancia que admite comunicación múltiple y permite un bus que esté conectado a no más de 128 dispositivos.
5, la temperatura de trabajo de los chips de grado industrial puede alcanzar los 40° a + 85°.
6, este módulo puede ser un enchufe en caliente, ningún otro enchufe térmico de chip 485 es un fenómeno muerto.
La fuente de alimentación se utiliza con el condensador electrolítico de tantalio y el condensador doble se utiliza para el filtrado de potencia de alta y baja frecuencia.
Al utilizar un diodo de supresión de transitorios doble, el rendimiento de protección contra sobretensión es excelente
Resistencia de protección de corriente de 9, 10 Ω, parche diseñado para mejorar la integridad de la señal 485
Tiene terminales y orificios soldados, fácil de depurar y cableado fijo, y los cables de soldadura pueden mejorar la confiabilidad de la señal.
El RS485 y la señal TTL son todos de un solo lado, lo que garantiza la calidad de la señal y mejora la integridad de la señal.
Distribuya el cobre en áreas grandes para evitar interferencias de señal.
Tiene un orificio soldado con orificio de intervalo de 2,54 para su desarrollo secundario.
Tiene el orificio para tornillo M3 que se usa con bastante frecuencia ahora y la instalación es conveniente y confiable.
15, tiene una resistencia de terminación de 120 Ω, puede hacer una resistencia de terminación de lata sub R16 corta
16, con fuente de alimentación y señal RXD, TXD, recepción y recepción
Se introduce el pasador de ángulo para facilitar las pruebas.
Admite control y compatibilidad de señales de 3,3 V y 5 V
