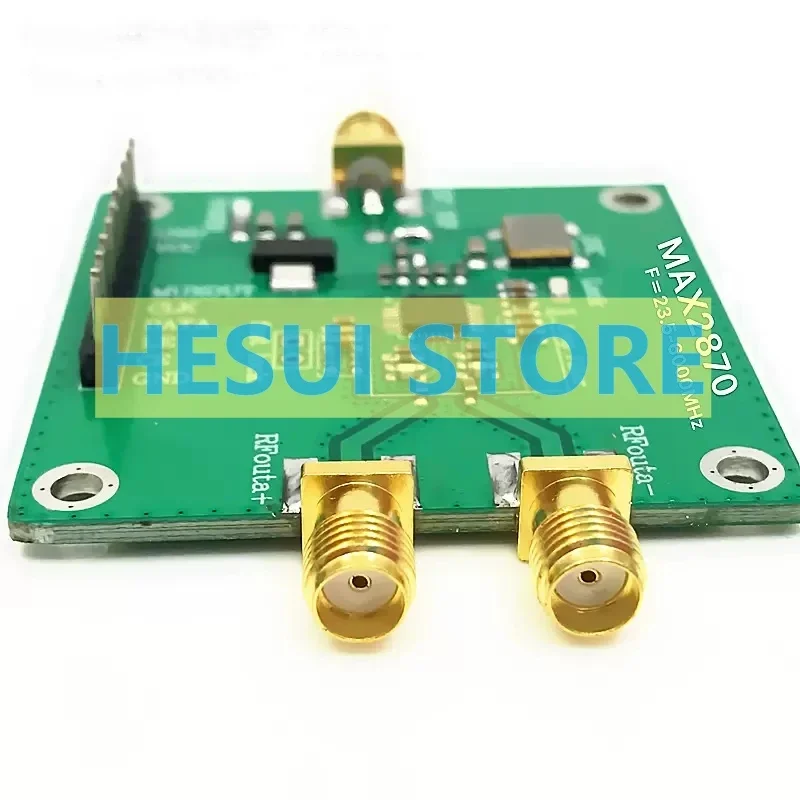

Módulo MAX2870 23,5 MHz - 6000 MHz 23500 KHz - 6 GHZ PLL fuente RF módulo de fuente de señal RF placa de módulo generador de señal RF

I. Descripción general

El MAX2870 es un bucle de bloqueo de fase (PLL) de banda ultra ancha con un

Oscilador controlado por voltaje (VCO) integrado capaz de funcionar en ambos

Modos de división N entero y fraccional.Combinado con un externo

Oscilador de reloj de referencia y filtro de bucle, el MAX2870 constituye un alto

sintetizador de frecuencia de rendimiento que produce relojes de 23,5 MHz para

Rango de frecuencia de 6,0 GHz, manteniendo un excelente ruido de fase y difusión.

indicadores.Un VCO integrado multicanal con cobertura interna de

Se utilizan entre 3000 MHz y 6000 MHz y un divisor de salida 1-128 para lograr

Salida de reloj con rango de frecuencia ultra amplio.El dispositivo ofrece doble canal.

controladores de salida diferencial que se pueden configurar para proporcionar potencia de salida desde

-4dBm a +5dBm respectivamente, y ambas salidas se pueden silenciar mediante software

o control de hardware.

El MAX2870 está controlado por un puerto serie de 3 hilos y es compatible con

Lógica de control de 1,8 V.Adquisición de dispositivos

Sello con TQFN de 32 pines, sin plomo, compatible con RoHS, 5 mm x 5 mm

Funciona en un rango de temperatura extendido desde -40°C a +85°C.

Ii.Aplicación

1.Infraestructura inalámbrica

2.Prueba y medición

3.Comunicaciones por satélite

4, LAN/CATV inalámbrico

5.Militar y aeroespacial

6.PMAR/LMAR/radio de seguridad pública

7.Generador de reloj

En tercer lugar, las características del chip

1, modo de división de frecuencia número entero/fracción N

2.Seleccione VCO de forma manual o automática

VCO de frecuencia base de 3, 23,5 MHz a 6000 MHz

4, búfer/controlador binario de salida, para ampliar el rango de frecuencia

2 1/2/4/8/16/32/64/128

223,5MHz a 6000MHz

5, PFD de alto rendimiento

2 modos de división de frecuencia N enteros, 105MHz

2 Modo de división de frecuencia fraccional N, 50MHz

6, frecuencia de reloj de referencia de hasta 200 MHz

7, fuente de alimentación de +3,0 V a +3,6 V

8, dos salidas de amplitud programables: -4dBm a +5dBm

9, indicación de detección de cerradura analógica y digital

10, control fuera de hardware y software

11, compatible con lógica de control de 1,8 V

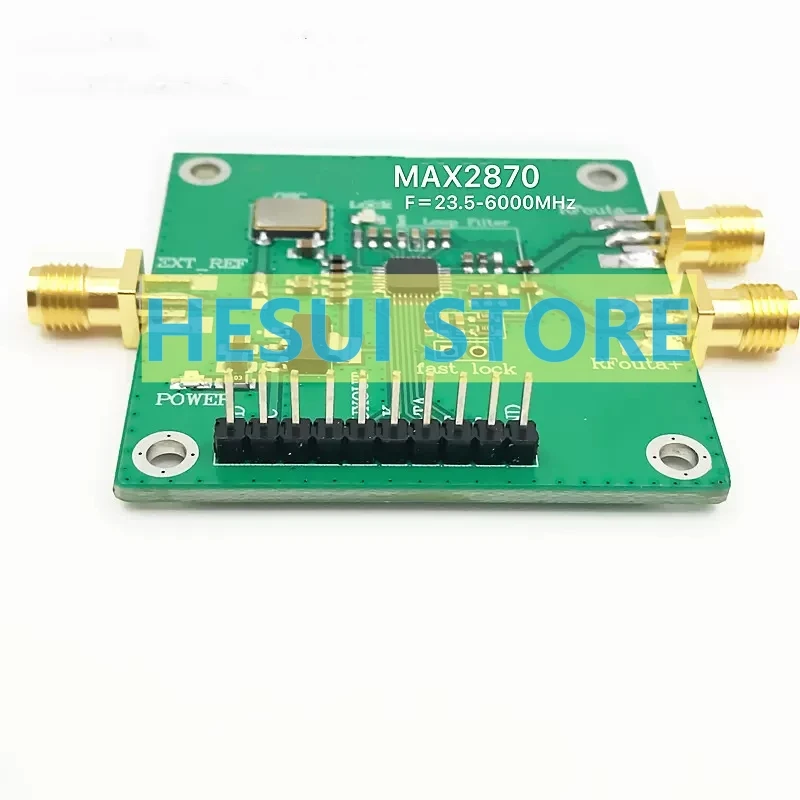

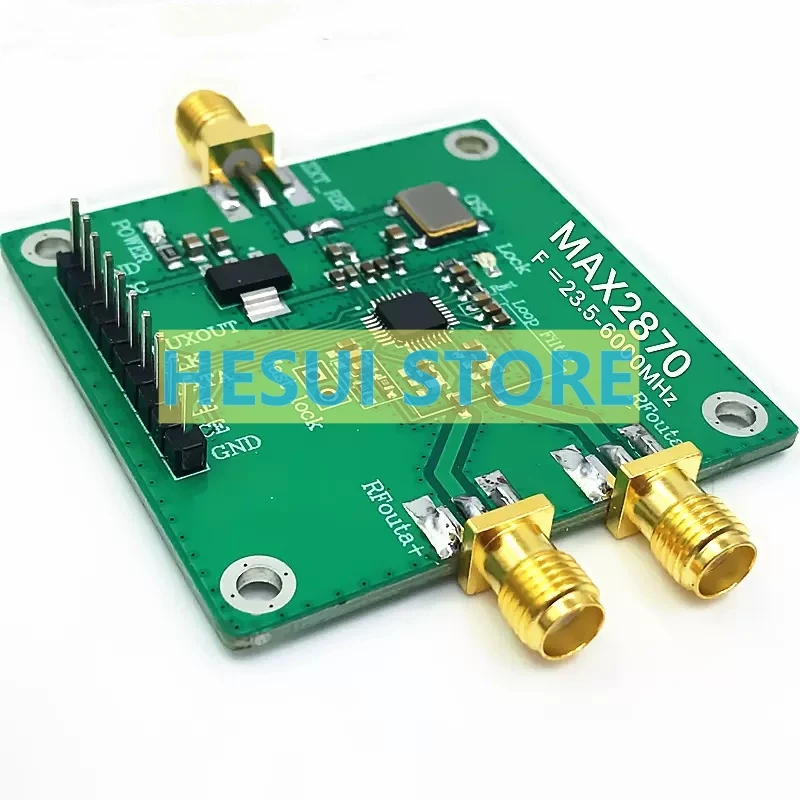

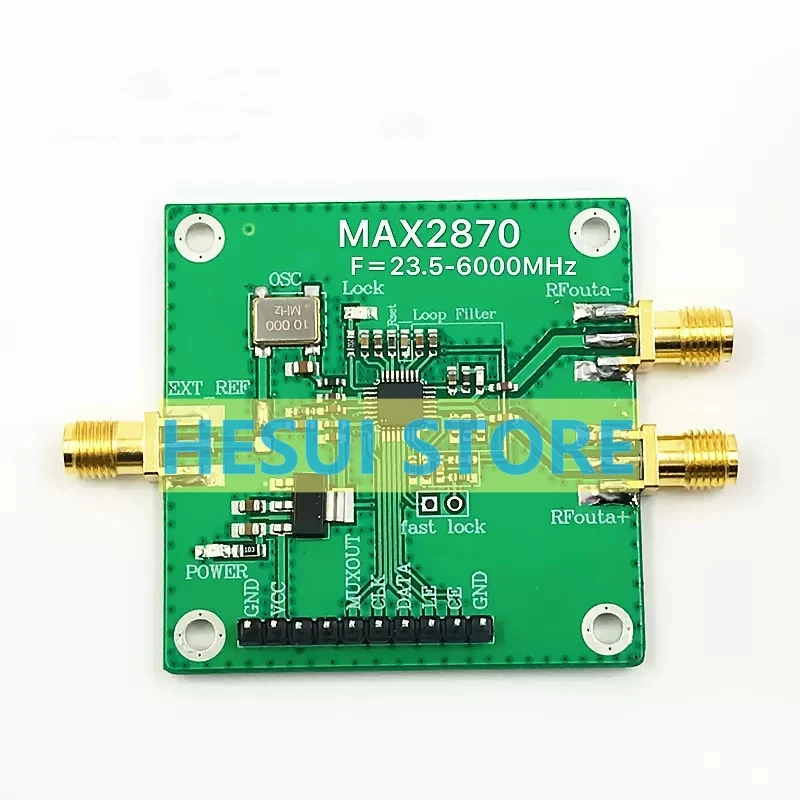

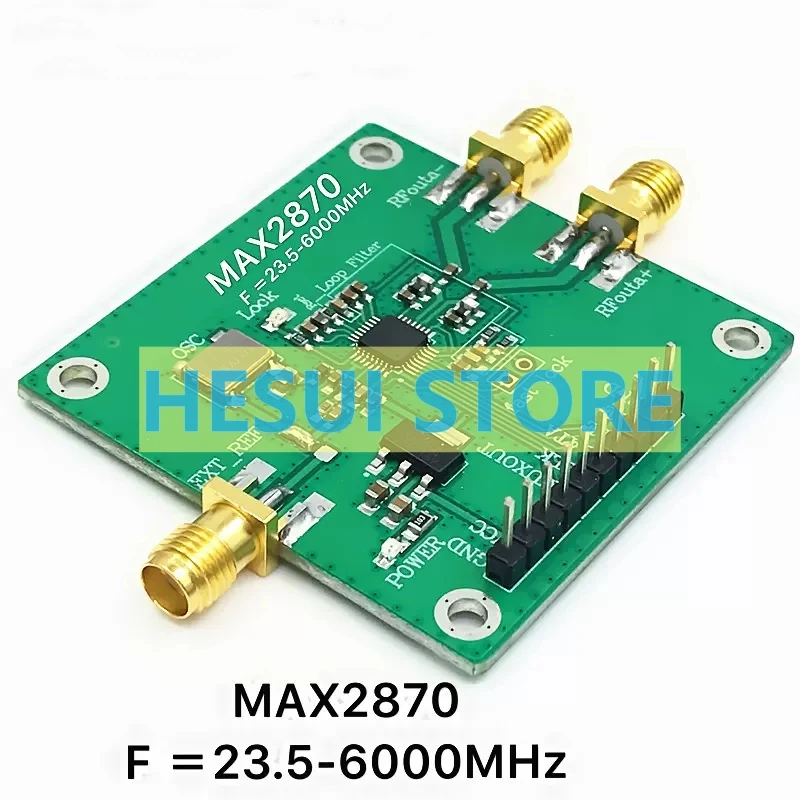

4. Dibujos físicos
