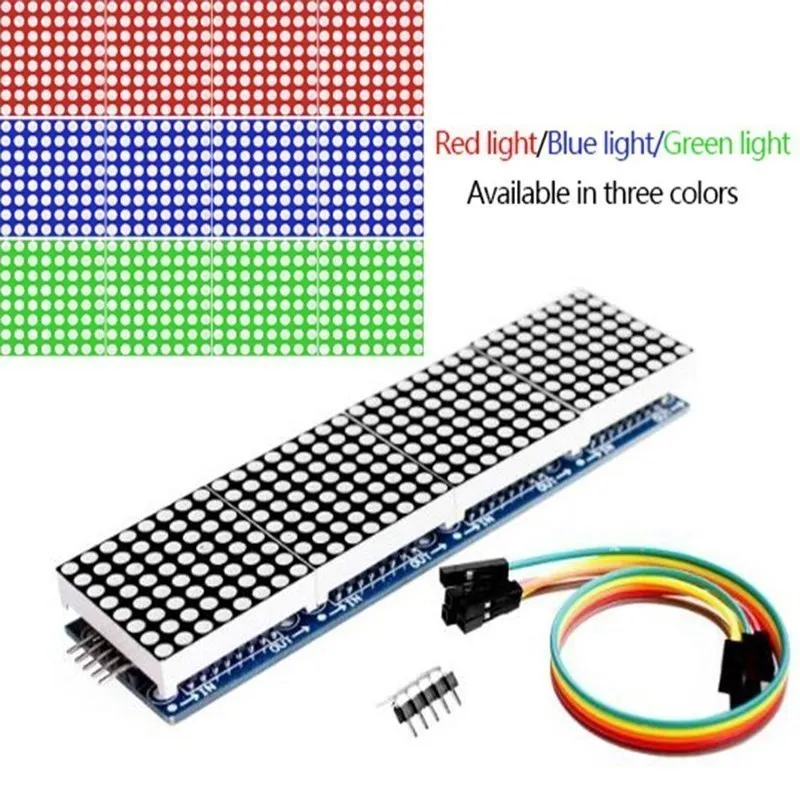

Módulo de matriz de puntos MAX7219 para microcontrolador, pantalla 4 en 1 con Línea 5P

descripción del producto

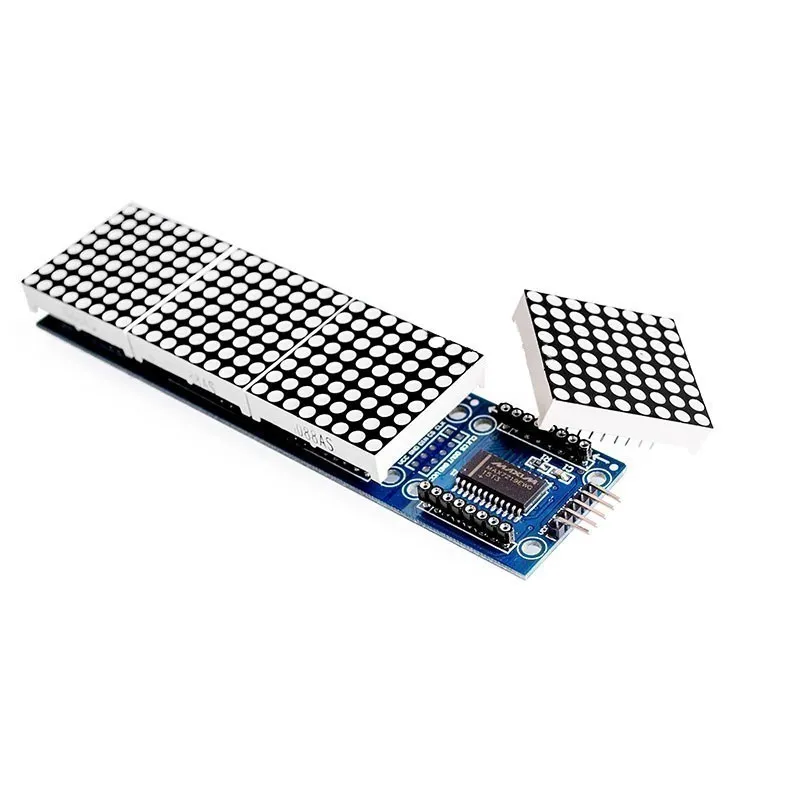

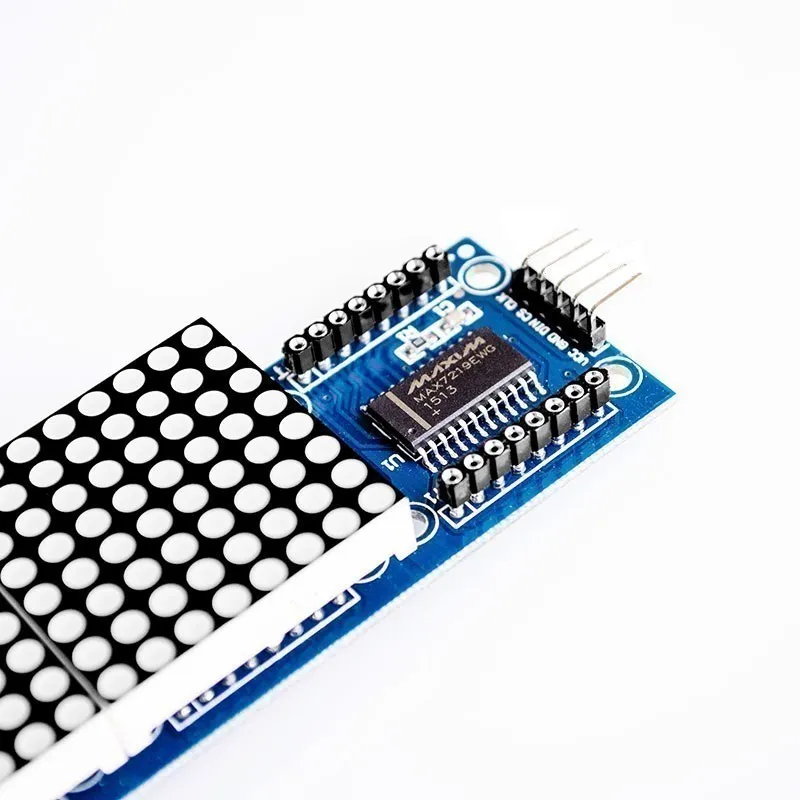

MAX7219 es un controlador de pantalla de cátodo común de entrada/salida serie integrado,Se conecta a un microprocesador y a una pantalla LED de 8 dígitos y 7 segmentos. También se puede conectar a una pantalla de gráficos de barras o a 64 LED independientes.Incluye un codificador BCD tipo B en chip, un bucle de escaneo multicanal, un controlador de palabras de segmento y una RAM estática de 8*8 para almacenar cada dato. Solo se utiliza un registro externo para configurar la corriente del segmento de cada LED.

ALa conveniente interfaz serial de cuatro cables se puede conectar a todos los microprocesadores de uso general. Cada dato se puede abordar sin actualizar todas las pantallas al actualizar.MAX7219 también permite a los usuarios elegir codificar o no cada dato.
Todo el dispositivo contiene un modo de apagado de bajo consumo de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo permite al usuario mostrar de 1 a 8 bits de datos y un modo de detección que permite que todos los LED emitan luz.

¡Solo se necesitan 3 puertos IO para controlar 1 matriz de puntos!¡No parpadea cuando se muestra la matriz de puntos!¡Apoya la conexión en cascada!

Parámetros del módulo:

1. Un solo módulo puede controlar una matriz de puntos negativos comunes de 8*8

2.Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 13,2 cm X ancho 3,2 cm X alto 1,3 cm

4. Con 64 orificios para tornillos de fijación, diámetro del orificio 3 mm.

5.Módulo con interfaz de entrada y salida, admite múltiples módulos en cascada

Instrucciones de cableado:

1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.

2. Al controlar un solo módulo, solo es necesario conectar el puerto de entrada a la CPU.

3. Cuando se conectan en cascada varios módulos, la entrada del primer módulo está conectada a la CPU, la salida está conectada a la entrada del segundo módulo, la salida del segundo módulo está conectada a la entrada del tercer módulo, y así sucesivamente...

Tomemos 51 microcontroladores como ejemplo:

VCC → 5V

GND → GND

DIN → P2.2

CS → P2.1

CLK → P2.0

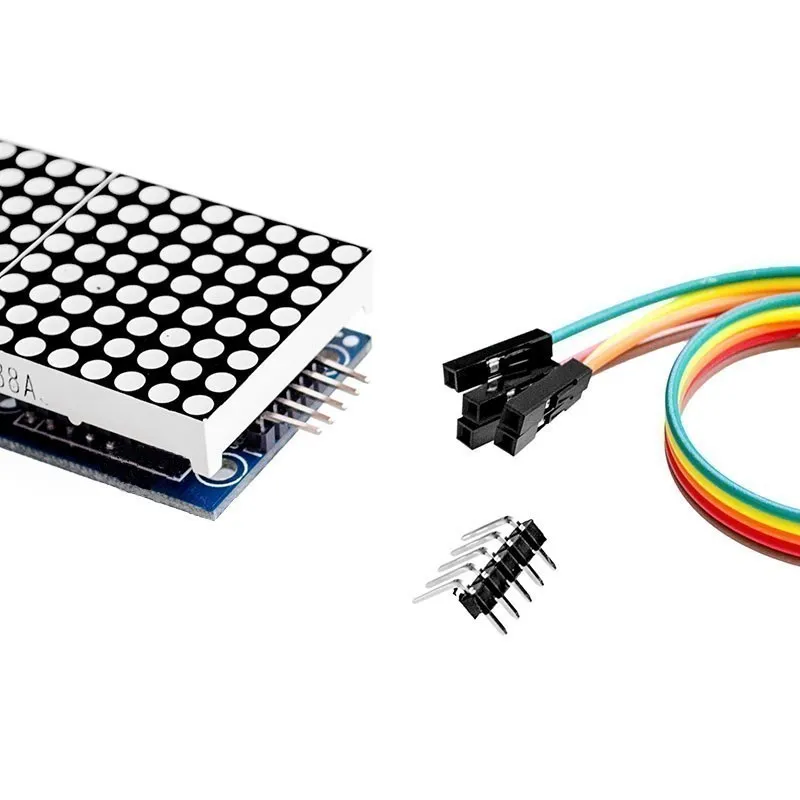

Lista de envío:

1.Módulo de matriz de puntos MAX7219 (producto terminado, con matriz de puntos, ha sido probado)

Línea Dupont de 2,20 CM 5P
