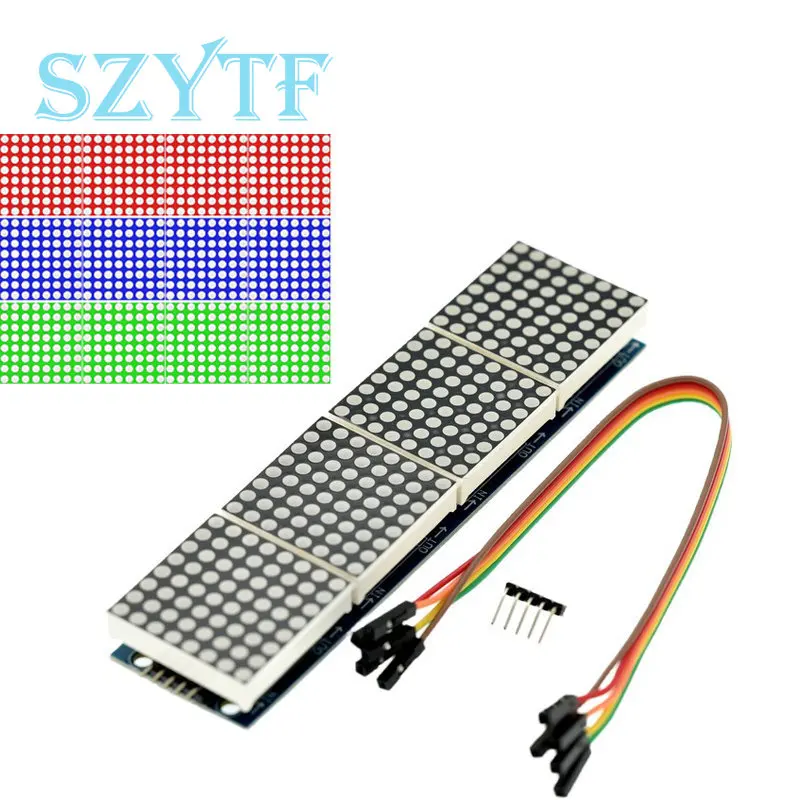

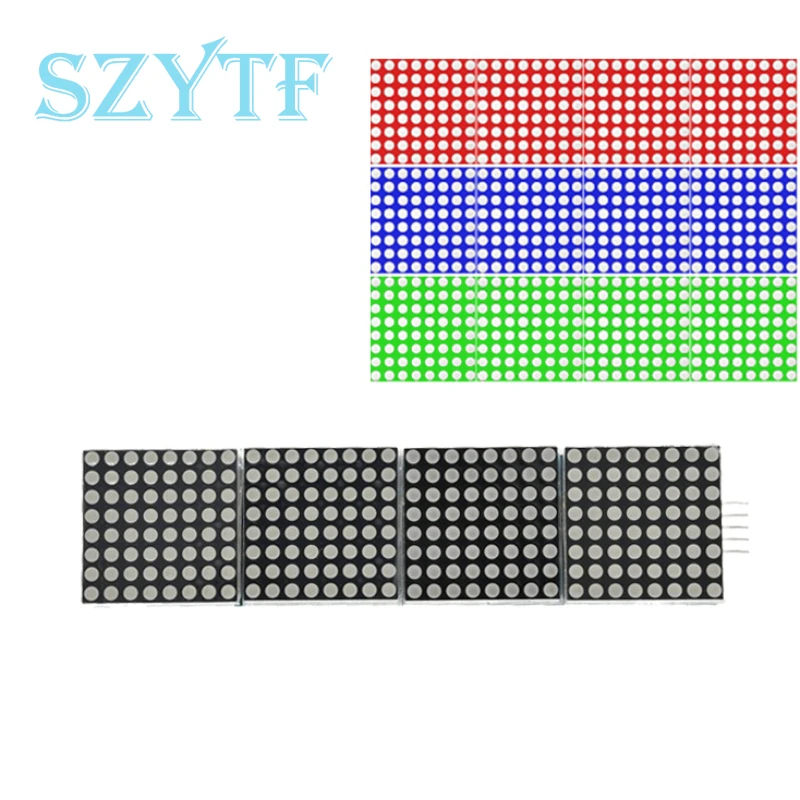

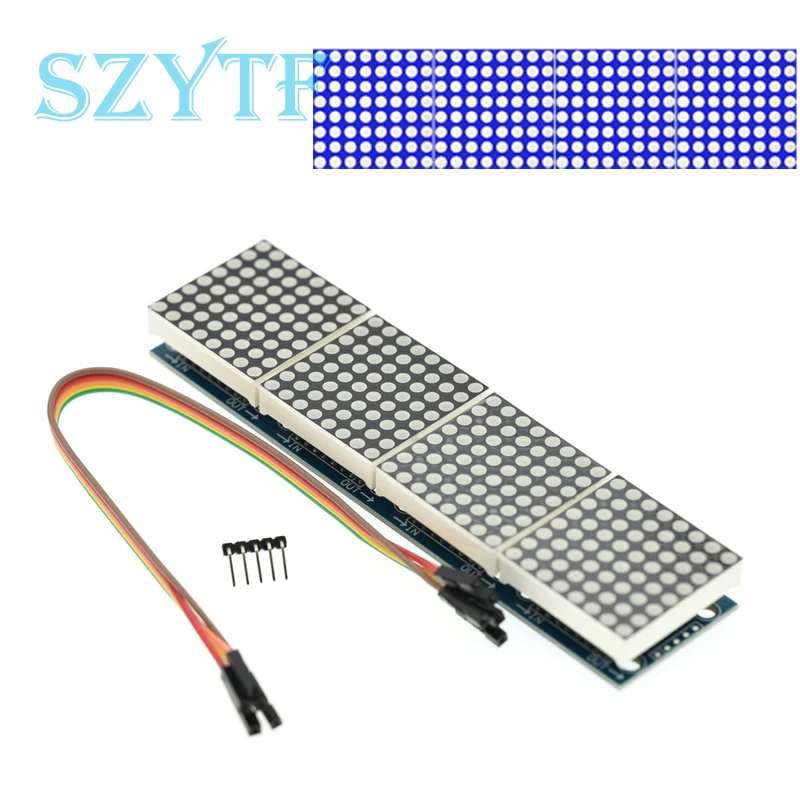

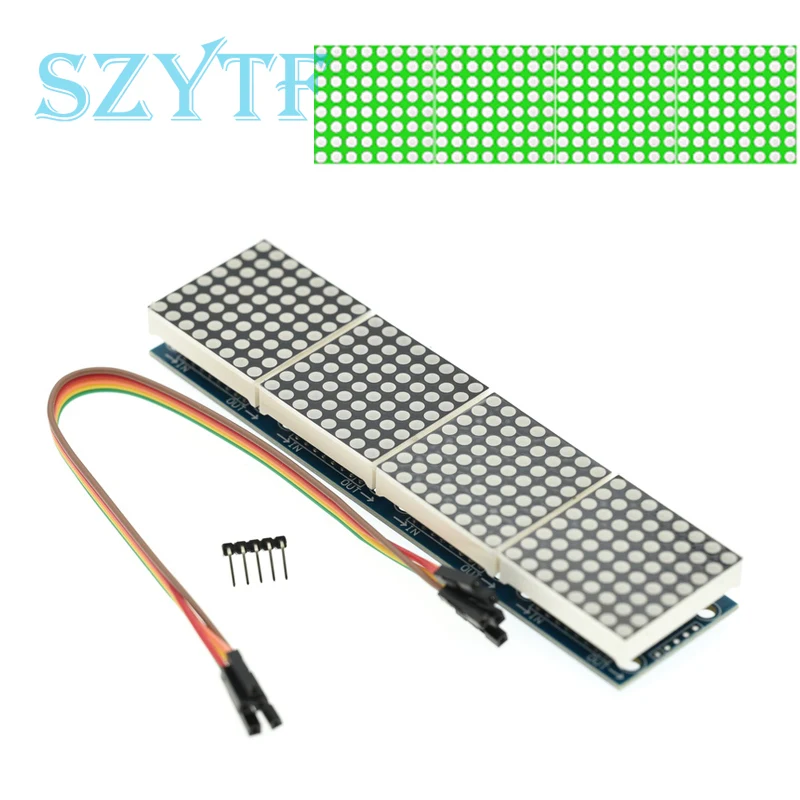

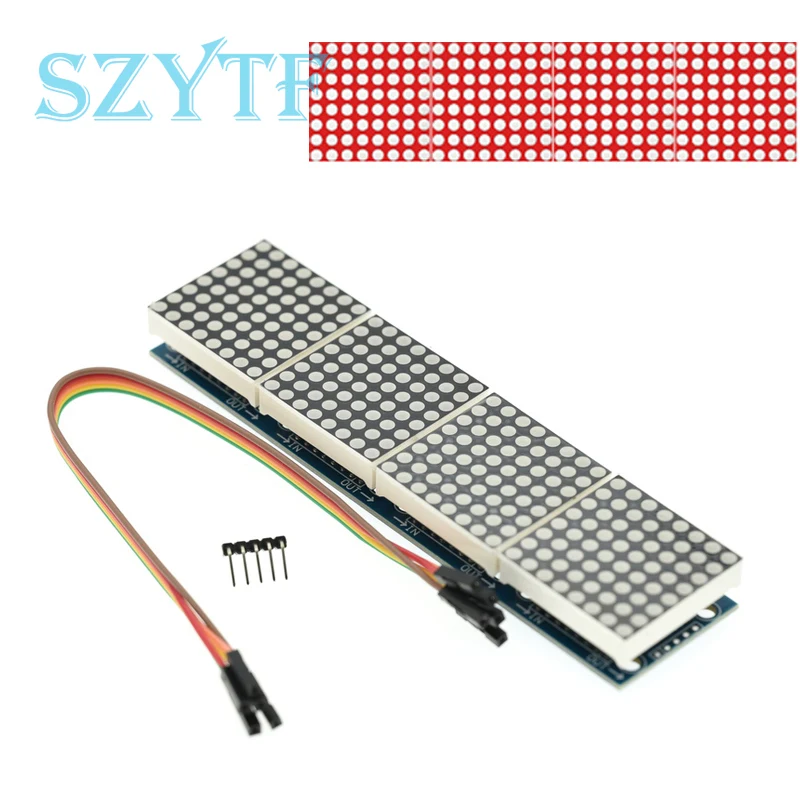

Módulo de matriz de puntos MAX7219, 1 piezas, microordenador de un solo Chip, pantalla 4 en 1, Línea 5P

MAX7219 es un controlador de pantalla de cátodo común de entrada/salida en serie integrado, conecta el microprocesador 8 dígitos de pantalla LED de 7 dígitos de segmento, también puede conectar la pantalla del diagrama de línea de barras o 64 Un LED independiente. Incluye un codificador BCD tipo B, un bucle de escaneo multicanal, un controlador de segmento, y también hay un 8*8 La RAM estática utilizada para almacenar cada dato. Solo se utiliza un registro externo para configurar cada LED los segmentos de la corriente.

Una conveniente interfaz serial de cuatro cables puede conectar todos los microprocesadores de uso general. Cada dato se puede abordar sin reescribir toda la pantalla al actualizar. MAX7219 también se le permite seleccionar codificación o no codificación para cada dato.
Todo el dispositivo contiene un modo apagado de bajo consumo de energía de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios datos de bits y otro permite todos los modos de detección luminosa LED.

Solo necesita3 Se puede controlar un puerto IO 1 ¡Una matriz de puntos! ¡No hay parpadeo cuando se muestra la matriz de puntos! ¡Soporta cascada!

Parámetros del módulo:

1. Un solo módulo puede conducir un entramado de cátodo común de 8*8

2. Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 12,8 cm x ancho 3,2 cm x alto 1,3 cm

4. Con 64 agujeros de tornillo fijos, apertura 3mm

5. La interfaz Io de correa modular admite múltiples módulos en cascada

Instrucciones de Cableado:

1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.

2. Al controlar un solo módulo, solo necesita conectar la CPU del puerto de entrada

3. Cuando varios módulos están en cascada, 1 los terminales de entrada de cada módulo están conectados CPU la terminación de salida primero 2 la entrada del módulo 2 los terminales de salida de cada módulo están conectados a 3 la entrada de módulos, Y así sucesivamente...

Microordenador de un solo chip To51, por ejemplo:

VCC → 5V

GND → GND

DIN→ P2.2

CS → P2.1

CLK → P2.0

Factura:

1. Módulo de matriz de puntos MAX7219 de cuatro en uno (producto terminado, con matriz de puntos, ha sido probado)

2,20 CM DuPont Línea 5P
