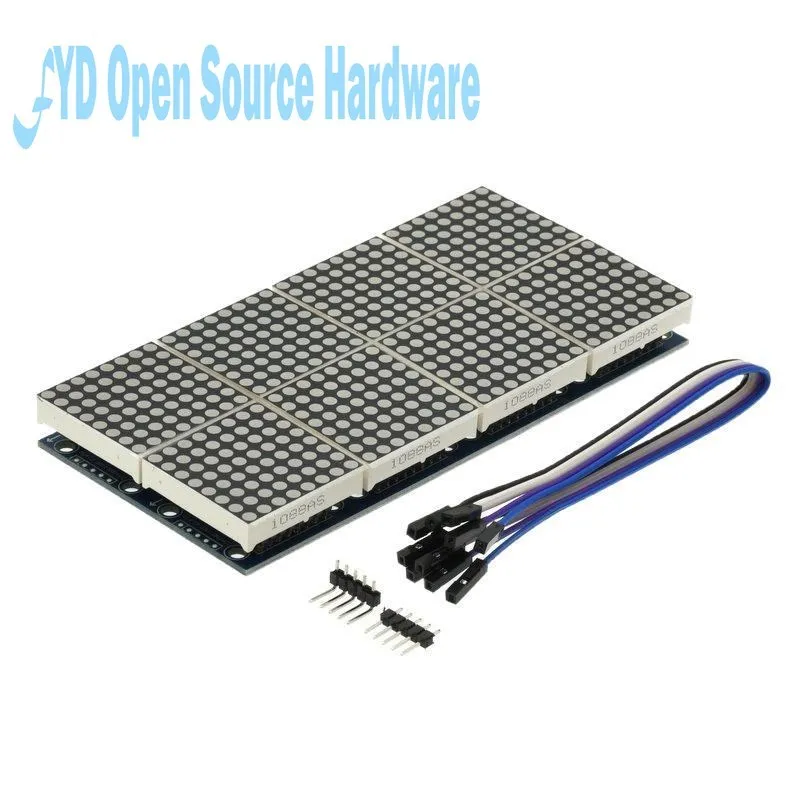

Módulo de matriz de puntos MAX7219 de 1, 2, 4, 8 bits, 60x60, microcontrolador, módulo de pantalla LED para KIT de bricolaje con Cable

El MAX7219 es un controlador de pantalla de cátodo común de entrada/salida en serie integrado que conecta un microprocesador a una pantalla LED digital de 8 bits y 7 segmentos, una pantalla de línea de barra o 64 LED individuales. Incluye un codificador BCD tipo B en CHIP, un bucle de multiescaneo, un controlador de palabras de segmento y una RAM estática de 8 × 8 para almacenar cada dato. Solo se utiliza un registro externo para establecer la corriente del segmento de cada LED. Una cómoda interfaz serial de cuatro cables conecta todos los microprocesadores de uso general. Cada dato se puede abordar en el momento de la actualización sin reescribir toda la pantalla. El MAX7219 también permite a los usuarios elegir codificar o no codificar cada dato.

Todo el dispositivo incluye un modo de apagado de baja potencia de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar 1-8 bits de datos, Y un modo de detección que hace que todos los LEDs brillen. ¡Solo se necesitan 3 puertos IO para conducir 1 entramado! ¡No parpadea cuando se muestra la matriz de puntos! ¡Soporte en cascada! Parámetros del módulo: 1. Un solo módulo puede conducir una celosía de cátodo común 8*8 2. Voltaje de funcionamiento del módulo: 5V3. Dimensiones del módulo: largo 26,5 cm X ancho 6,4 cm X alto 1,3 cm 4. 64 orificios de tornillo de fijación con un diámetro de 3mm5. El módulo tiene puertos de entrada y salida y admite múltiples cables de expansión de módulo. 1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida. 2. Al controlar un solo módulo, solo es necesario conectar el puerto de entrada a la CPU. Cuando varios módulos están conectados en cascada, el extremo de módulo está conectado a la entrada de un CPU, el extremo de salida está conectado al extremo de entrada del segundo módulo, el extremo de salida del segundo módulo está conectado al extremo de entrada del tercer módulo, y así sucesivamente... Tomemos 51 MCU como ejemplo: VCC → 5VGND → GNDDIN → P2.2CS → P2.1CLK → P2.0

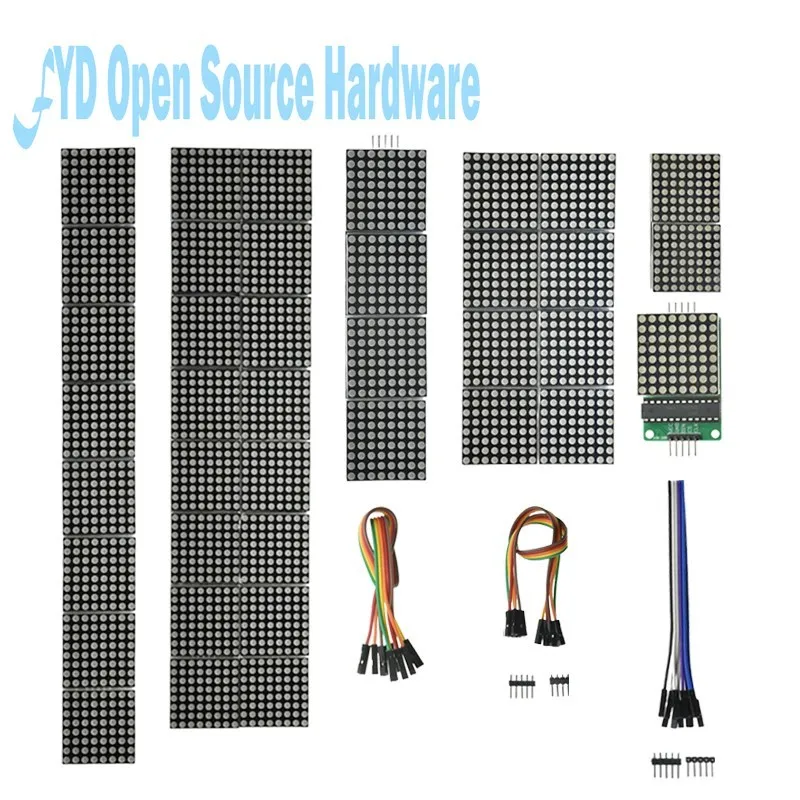

Parámetros del módulo de celosía One bit 7219:

1. Un solo módulo puede conducir un entramado de cátodo común 8*8

2. Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 3,2 cm X ancho 3,2 cm X alto 1,3 cm

4. Con 4 orificios para tornillos de fijación, apertura de 3mm

5. El módulo tiene puertos de entrada y salida y admite la cascada de múltiples módulos

Parámetros del módulo de celosía 7219 de dos posiciones:

1. Un solo módulo puede conducir un entramado de cátodo común 8*8

2. Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 6,5 cm x ancho 3,2 cm x alto 1,3 cm

4. Con 8 orificios para tornillos de fijación, apertura de 3mm

5. El módulo tiene puertos de entrada y salida y admite la cascada de múltiples módulos

Parámetros del módulo de celosía de cuatro bits 7219:

1. Un solo módulo puede conducir un entramado de cátodo común 8*8

2. Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 6,5 cm x ancho 6,4 cm x alto 1,3 cm

4. Con 32 orificios para tornillos de fijación, apertura de 3mm

5. El módulo tiene puertos de entrada y salida y admite la cascada de múltiples módulos

Parámetros del módulo de celosía de ocho bits 7219:

1. Un solo módulo puede conducir un entramado de cátodo común 8*8

2. Voltaje de funcionamiento del módulo: 5V

3. Tamaño del módulo: largo 3,2 cm X ancho 3,2 cm X alto 1,3 cm

4. Con 4 orificios para tornillos de fijación, apertura de 3mm

5. El módulo tiene puertos de entrada y salida y admite la cascada de múltiples módulos

Instrucciones de Cableado:

1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.

2. Para controlar un módulo, conecte el puerto de entrada a la CPU

3. Cuando varios módulos están conectados en cascada, el extremo de módulo está conectado a la entrada de un CPU, el extremo de salida está conectado al extremo de entrada del segundo módulo, el extremo de salida del segundo módulo está conectado al extremo de entrada del tercer módulo, y así sucesivamente...

Tomemos el microordenador de un solo chip 51 como ejemplo:

VCC → 5V

GND → GND

DIN → P2.2

CS → P2.1

CLK → P2.0

(Nota: el pasador de fila de agujeros redondos está soldado, el pasador de fila de cableado no está soldado)
