Parámetros del módulo de matriz de puntos de 1 bit 7219:
1. Un solo módulo puede conducir una matriz de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: largo 3,2 cm X ancho 3,2 cm X alto 1,3 cm
4. Con 4 orificios para tornillos de fijación, 3mm de diámetro
5. Módulo con interfaz de entrada y salida, admite cascada de módulos múltiples
1 bit sin cable Dupont
Nota:
MAX7219 es un controlador de pantalla de cátodo común de entrada/salida serial integrado. Conecta un microprocesador y una pantalla LED digital de 7 segmentos de 8 dígitos. También puede conectarse a una pantalla de gráfico de barras o 64 LED independientes. Incluye un codificador BCD tipo B en CHIP, múltiples bucles de escaneo, controladores de palabras de segmento y una RAM estática de 8*8 para almacenar cada dato. Solo se utiliza un registro externo para establecer la corriente del segmento de cada LED.
Una conveniente interfaz serial de cuatro cables se puede conectar a todos los microprocesadores de uso general. Cada dato se puede direccionar sin reescribir todas las pantallas al actualizar. MAX7219 también permite a los usuarios seleccionar codificación o no codificación para cada dato.
Todo el dispositivo incluye un modo de apagado de baja potencia de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar 1-8 bits de datos, y un modo de detección para que todos los LED brillen.
¡Solo 3 puertos IO pueden conducir 1 matriz de puntos! ¡Sin parpadeo durante la visualización de matriz de puntos! ¡Soporte en cascada!
Instrucciones de Cableado:
1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2. Al controlar un solo módulo, solo necesita conectar el puerto de entrada a la CPU
3. Cuando varios módulos están conectados en cascada, el terminal de entrada del primer módulo está conectado a la CPU, el terminal de salida está conectado al terminal de entrada del segundo módulo, el terminal de salida del segundo módulo está conectado al terminal de entrada del tercer módulo, y así sucesivamente. ..
Tome 51 microordenador de un solo chip como ejemplo:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
Recomendado-Mejor combinación¡Sigue la tienda para obtener cupones y descuentos exclusivos para fans!
Puede hacer clic aquí

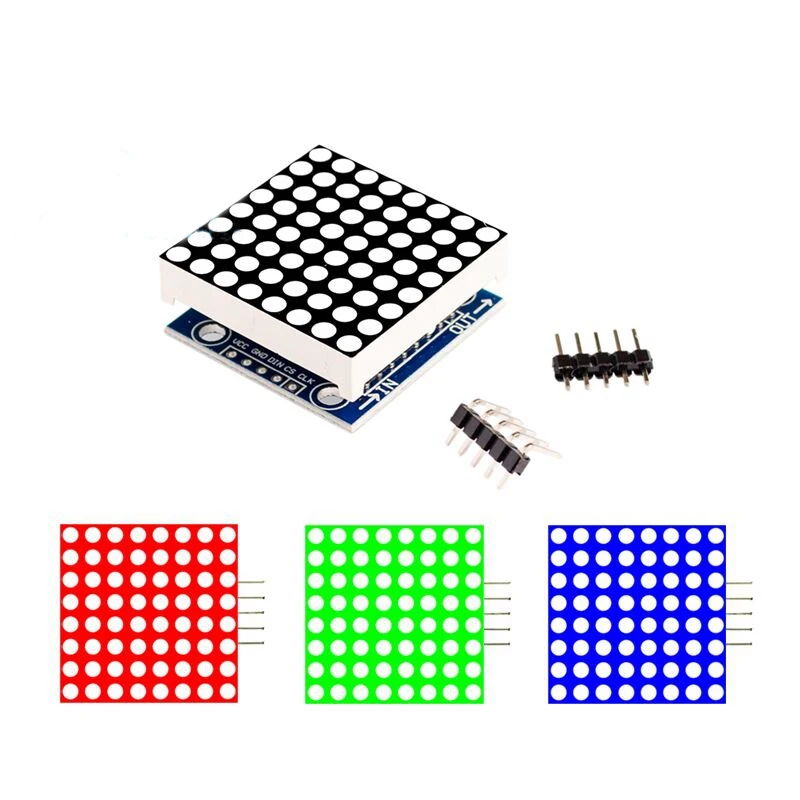

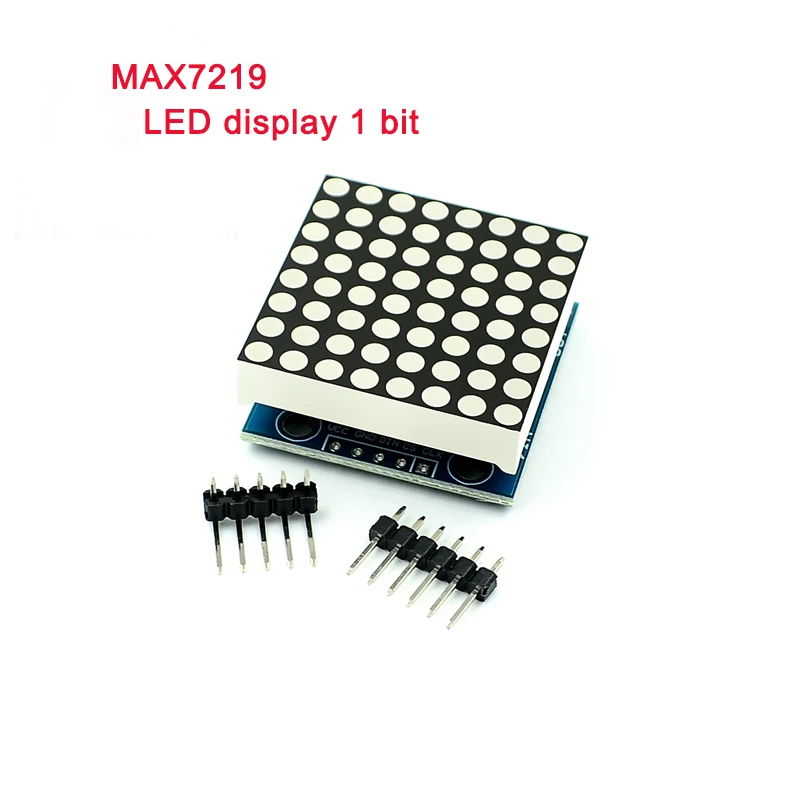

Módulo de matriz de puntos con pantalla LED MAX7219 1 bit 8*8 cátodo común 5V rojo/azul/verde para Arduino
Parámetros del módulo de matriz de puntos de 1 bit 7219:
1. Un solo módulo puede conducir una matriz de cátodo común de 8*8
2. Voltaje de funcionamiento del módulo: 5V
3. Tamaño del módulo: largo 3,2 cm X ancho 3,2 cm X alto 1,3 cm
4. Con 4 orificios para tornillos de fijación, 3mm de diámetro
5. Módulo con interfaz de entrada y salida, admite cascada de módulos múltiples
1 bit sin cable Dupont
Nota:
MAX7219 es un controlador de pantalla de cátodo común de entrada/salida serial integrado. Conecta un microprocesador y una pantalla LED digital de 7 segmentos de 8 dígitos. También puede conectarse a una pantalla de gráfico de barras o 64 LED independientes. Incluye un codificador BCD tipo B en CHIP, múltiples bucles de escaneo, controladores de palabras de segmento y una RAM estática de 8*8 para almacenar cada dato. Solo se utiliza un registro externo para establecer la corriente del segmento de cada LED.
Una conveniente interfaz serial de cuatro cables se puede conectar a todos los microprocesadores de uso general. Cada dato se puede direccionar sin reescribir todas las pantallas al actualizar. MAX7219 también permite a los usuarios seleccionar codificación o no codificación para cada dato.
Todo el dispositivo incluye un modo de apagado de baja potencia de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar 1-8 bits de datos, y un modo de detección para que todos los LED brillen.
¡Solo 3 puertos IO pueden conducir 1 matriz de puntos! ¡Sin parpadeo durante la visualización de matriz de puntos! ¡Soporte en cascada!
Instrucciones de Cableado:
1. El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2. Al controlar un solo módulo, solo necesita conectar el puerto de entrada a la CPU
3. Cuando varios módulos están conectados en cascada, el terminal de entrada del primer módulo está conectado a la CPU, el terminal de salida está conectado al terminal de entrada del segundo módulo, el terminal de salida del segundo módulo está conectado al terminal de entrada del tercer módulo, y así sucesivamente. ..
Tome 51 microordenador de un solo chip como ejemplo:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
