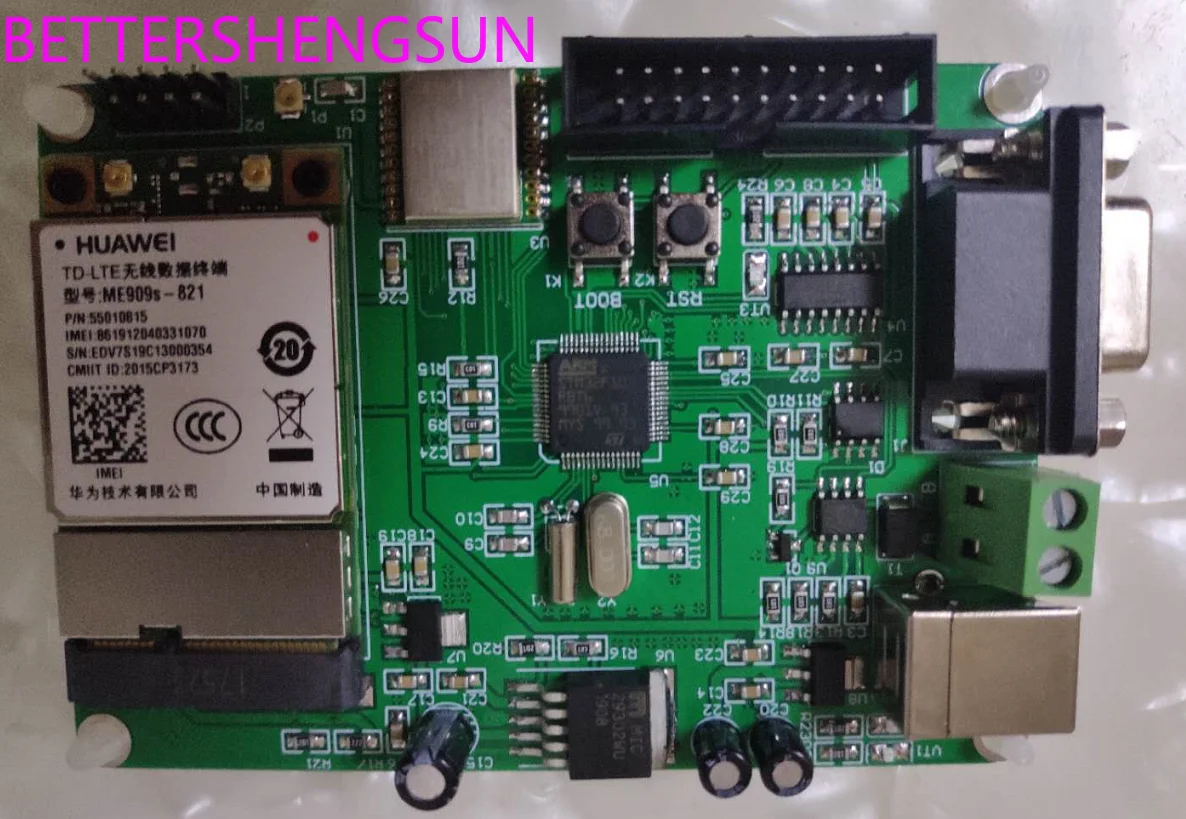

Configuración de Hardware:

1. El modelo de microordenador de un solo chip es STM32F103RBT6, la frecuencia principal es de 72MHz y la memoria fuera del chip AT24C02 almacena la IP del servidor, el puerto, el APN y otros parámetros, Y admite tres métodos de actualización de programas: RS232, JLINK y STLINK;

2. El modelo de módulo 4G es el módulo All-Netcom LTE de Huawei, y el tipo de interfaz es de tipo 1. Es compatible con los tres principales operadores de telefonía móvil, Unicom y telecomunicaciones, y utiliza una antena flexible de 3db;

3. Utilice el chip de potencia LDO MIC29302 para convertir de 5V a 3,8 V para proporcionar una fuente de alimentación del módulo 4G, y el PIN de habilitación de salida está controlado por un microordenador de un solo chip;

4. Utilice la interfaz USB para proporcionar 5V de alimentación para el circuito USB y realice la comunicación entre el ordenador y el módulo 4G, que se puede utilizar como tarjeta de red USB;

5. La placa de circuito admite 1 interfaz RS485 para comunicarse con otros sensores 485;

6. La placa de circuito está reservada para el módulo inalámbrico LORA de 1 vía para comunicarse con otros sensores LORA. Este módulo no está soldado por defecto y es una pieza opcional.

Funciones del software:

1. La rutina se desarrolla utilizando funciones de biblioteca estándar para realizar una transmisión transparente entre el puerto serie RS232 en la placa y el servidor de red remoto. Simplemente hablando, cualquier dato recibido por el puerto serie se reenviará al software de depuración de red, los datos enviados por el software de depuración de red también se emitirán desde el puerto serie, que resuelve el problema de la comunicación remota de dispositivos serie;

2. Parámetros como dirección IP, número de puerto, APN, TCP/UDP, etc. del servidor remoto utilizado en la rutina se puede enviar al chip único y guardar en el ordenador programable utilizando el asistente de depuración del puerto serie;

3. La IP del servidor remoto a la que se puede conectar el módulo inalámbrico 2G/3G/4G debe ser una dirección IP pública. Debido a la escasez de tales recursos IP, generalmente se resuelve alquilando o alquilando servidores en la nube a los tres operadores principales, el servidor en la nube es más rentable. De forma predeterminada, el tablero apunta al servidor en la nube del vendedor;

4. El microordenador de un solo chip y el módulo 4G utilizan comunicación de puerto serie TTL, la velocidad de baudios predeterminada es 9600, también se puede cambiar a 115200, el microordenador de un solo chip utiliza comandos AT para pasar los parámetros necesarios al módulo 4G, y luego el módulo completa las funciones de marcación y red. Después de que la red tenga éxito, puede establecer canales TCP/UDP para intercambiar datos con el servidor remoto;

5. En general, debe instalar un asistente de depuración de red o un servidor de red de desarrollo propio en el servidor en la nube. Si simplemente realiza pruebas de comunicación de datos, puede usar el asistente de depuración de red, si necesita una transmisión de datos precisa, debe usar el protocolo de datos para empaquetar y encapsular los datos, Y la desencapsulación del software del servidor de red para obtener datos precisos, como el Protocolo común Modbus, También proporcionaremos un servidor de red básico desarrollado utilizando VC para referencia del comprador.

Soporte técnico:

1. Proporcionar diagrama esquemático del circuito

2. Proporcionar programa fuente de microordenador de un solo chip

3. Proporcionar programa fuente del servidor

4. Proporcionar Asistente de depuración de red

5. Proporcione un uso de prueba gratuito de los servidores en la nube

6. Proporcionar soporte técnico profesional en línea
