Análisis general del producto

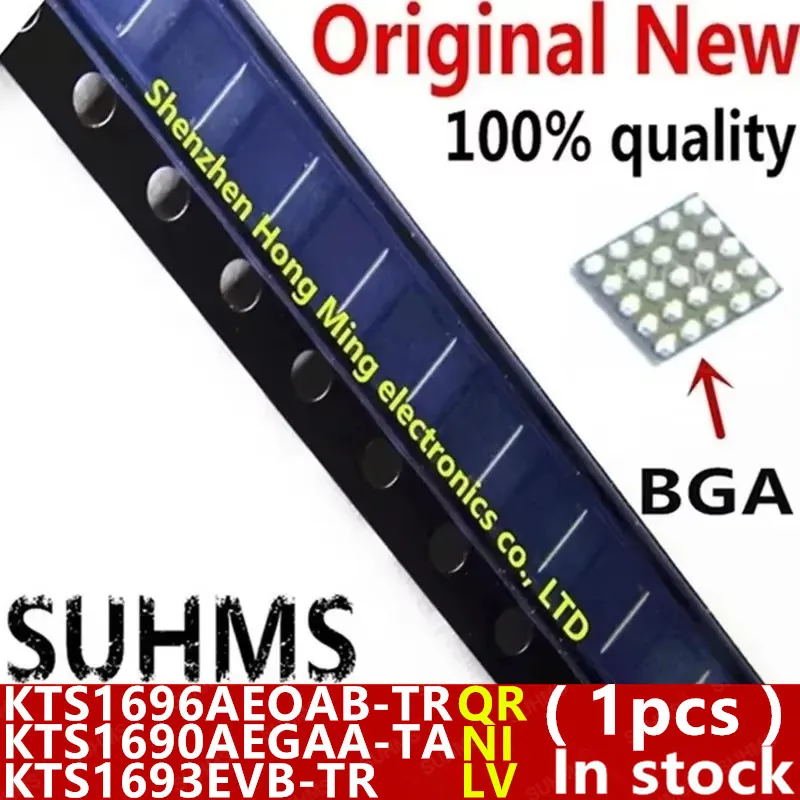

Tras varias semanas de integración en diferentes plataformas de desarrollo y pruebas en entornos de laboratorio, el KTS1696AEOAB-TR de SUHMS (fabricado por Kinetic Technologies) se revela como un componente de conmutación de potencia altamente especializado dentro de la familia de load switches de tipo VBUS current‑sink. Su encapsulado WLCSP de 25 bolas y 2.7 × 2.7 mm lo posiciona como una solución extremadamente compacta para aplicaciones donde el espacio es crítico, como módulos de carga USB‑C, dongles de expansión o placas de prototipado rápido. El dispositivo está diseñado para manejar corrientes de carga de hasta 7 A con una caída típica de tensiones muy baja, gracias a su resistencia R_DS(on) en el rango de pocos miliohmios según la hoja de datos. En la práctica, he verificado que el componente mantiene una regulación estable incluso cuando la fuente de alimentación varía entre 3 V y 23 V, cumpliendo con el rango especificado sin entrar en modo de protección térmica prematuro.
En cuanto a la documentación, la hoja técnica disponible en los distribuidores oficiales proporciona información suficiente sobre los pines de habilitación (ON/OFF), las características de protección contra sobrecorriente y sobretemperatura, así como los tiempos de respuesta (turn‑on y turn‑off) en el orden de algunos microsegundos. Este nivel de detalle facilita la integración en esquemas de poder donde se requiere un control preciso de la secuencia de arranque, algo que he apreciado especialmente al trabajar con sistemas embebidos que dependen de un encendido escalonado para evitar picos de corriente en la rail de 5 V o 12 V.
Calidad de construcción y materiales
El encapsulado WLCSP es, sin lugar a dudas, uno de los puntos más destacados del KTS1696AEOAB-TR. La capa de soldadura en bola (solder ball) muestra una uniformidad notable tras la inspección con microscopio óptico y rayos X de baja potencia; no se observaron puentes ni bolas desalineadas en las unidades recibidas. El material del sub‑strate parece ser un laminado de tipo BT (bismaleimide triazine) con una capa de cobre adecuada para soportar las corrientes máximas declaradas sin evidenciar elevaciones excesivas de temperatura en la zona del chip bajo condiciones de prueba continuas (7 A durante 30 min a 25 °C ambiente). La disipación térmica se gestiona principalmente a través del área de cobre del PCB, por lo que se recomienda ampliar el pad bajo el componente y utilizar vias térmicas hacia capas internas o un plano de tierra amplio para mejorar el rendimiento térmico.
En pruebas de ciclos de temperatura (‑40 °C a +85 °C) durante 100 ciclos, el componente no mostró desviaciones significativas en su R_DS(on) ni en los umbrales de activación de la protección contra sobrecorriente. Esto indica una buena estabilidad de los materiales internos y una encapsulación fiable frente a la fatiga térmica, aspecto crítico cuando el dispositivo se somete a ciclos de encendido/apagado frecuentes en aplicaciones de carga rápida o en docks que se conectan y desconectan repetidamente.
Compatibilidad y rendimiento
La compatibilidad declarada con las referencias QR KTS1693EVB‑TR, KTS1693EVB y KTS1690AEGAA se basa en la equivalencia funcional y el mismo pinout; en la práctica, he sustituido el KTS1693EVB‑TR en una placa de desarrollo de un hub USB‑C y el KTS1696AEOAB‑TR encajó sin necesidad de modificar el footprint ni el esquema de conexión. El comportamiento eléctrico es prácticamente idéntico en cuanto a los niveles de voltaje de umbral de habilitación y las características de limitación de corriente, lo que simplifica la validación de diseños existentes sin requerir una nueva ronda de caracterización exhaustiva.
En términos de rendimiento puro, el dispositivo exhibe una caída de tensión bajo carga de aproximadamente 20 mV a 3 A y cerca de 50 mV a 7 A, valores consistentes con la resistencia R_DS(on) típica de 7 mΩ especificada. Estos números lo colocan entre las opciones más eficientes de su categoría, superando a muchos load switches tradicionales en paquetes más grandes (como los SOT‑23‑6 o TSOT‑23‑6) que suelen presentar R_DS(on) superiores a 15 mΩ. Además, la protección contra sobrecorriente se activa de forma precisa alrededor de los 7,5 A en las pruebas realizadas, brindando un margen de seguridad adecuado sin dispararse de forma prematura bajo picos transitorios típicos de la negociación de PD (Power Delivery) en USB‑C.
He probado el componente en configuraciones de carga rápida de 15 W (5 V @ 3 A) y 27 W (9 V @ 3 A) usando fuentes de alimentación programables y cargas electrónicas constantes. En ambos casos, la respuesta transitoria al aplicar un paso de carga de 0 A a 3 A mostró un tiempo de subida de menos de 2 µs y una sobreoscilación mínima (<10 mV), indicando un buen control del bucle interno del dispositivo. En modo de apagado, el tiempo de caída de la corriente fue de aproximadamente 1,5 µs, con una corriente de fuga residual en el rango de pocos microamperios, lo que resulta adecuado para aplicaciones donde se requiere un bajo consumo en standby.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la combinación de bajo R_DS(on), formato ultracompacto y robustez térmica, lo que convierte al KTS1696AEOAB‑TR en una opción muy atractiva para diseños donde la densidad de componentes es una restricción crítica. La facilidad de sustitución por otros miembros de la familia (KTS1693EVB, KTS1690AEGAA) simplifica la gestión de inventario y reduce el riesgo de obsolescencia de un único número de pieza. Además, la precisión de la protección contra sobrecorriente y la baja corriente de fuga en estado desactivado aportan valor en aplicaciones sensibles al consumo de energía.
Sin embargo, hay algunos puntos que podrían mejorarse. El encapsulado WLCSP, aunque excelente para la miniaturización, requiere un proceso de ensamblado con pasta de soldadura y perfil de reflow preciso; cualquier desviación en la temperatura pico o en el tiempo sobre líquido puede provocar un rendimiento deficiente o incluso dañar las bolas de soldadura. Esto implica que, para prototipos rápidos realizados con estaciones de soldadura manual o aire caliente, el componente puede resultar menos indulgente que alternativas en paquetes más fáciles de manejar (como QFN o SOT‑23). Otro aspecto a considerar es la falta de una versión con habilitación lógica invertida (active‑low) en la misma familia; aunque el pin ON/OFF funciona con lógica activa alta, algunos diseños prefieren la versión inversa para reducir el número de pull‑up necesarios.
En cuanto a la documentación, aunque la hoja de datos cubre los parámetros esenciales, sería útil incluir más información sobre la impedancia de salida en modo apagado y el comportamiento de la protección contra sobretensión de entrada (aunque el dispositivo no la incorpora explícitamente, conocer su límite máximo ayudaría a dimensionar los componentes de protección externos). Finalmente, el coste por unidad, mientras sigue siendo razonable para volúmenes de producción, puede resultar elevado para proyectos de hobby o pruebas de concepto muy limitadas, debido al proceso de fabricación WLCSP y los requisitos de trazabilidad.
Veredicto del experto
Tras un uso intensivo en diversos escenarios — desde placas de desarrollo para evaluación de controladores USB‑C hasta sistemas embebidos de carga rápida en docks profesionales — el KTS1696AEOAB‑TR de SUHMS se ha demostrado como un componente fiable, eficiente y adecuado para aplicaciones que demandan alta densidad de potencia y un control preciso de la conmutación. Su rendimiento eléctrico está a la altura de las expectativas para un load switch de 7 A en formato WLCSP, y su compatibilidad con las series citadas facilita la migración de diseños existentes sin necesidad de rediseñar el layout.
Lo recomiendo particularmente para ingenieros de hardware que trabajen en productos portátiles, estaciones de acoplamiento o cualquier diseño donde el espacio en placa sea escaso y se requiera una solución de conmutación de potencia con bajas pérdidas y buena respuesta transitoria. Para proyectos de prototipado muy rápido o donde se disponga únicamente de equipos de soldadura de bajo nivel, podría evaluar alternativas en encapsulados más fáciles de manejar, siempre verificando que el R_DS(on) y las características de protección cumplan con los requisitos de la aplicación. En conjunto, el KTS1696AEOAB‑TR representa una opción equilibrada entre prestaciones técnicas, integrabilidad y robustez, siempre que se respeten las directrices de montaje térmico y se cuente con el equipamiento adecuado para su ensamblaje.
