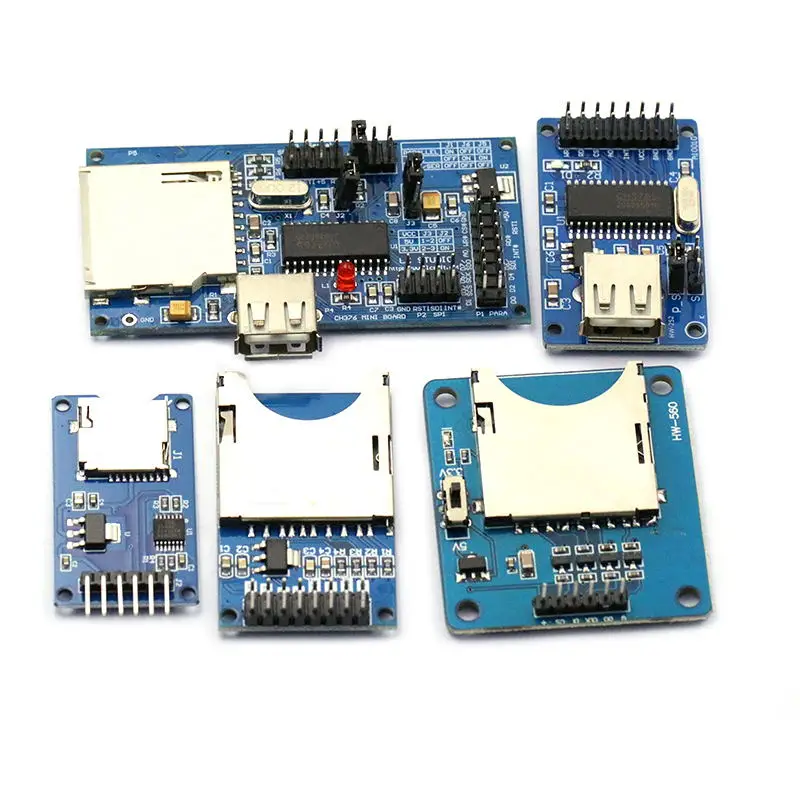

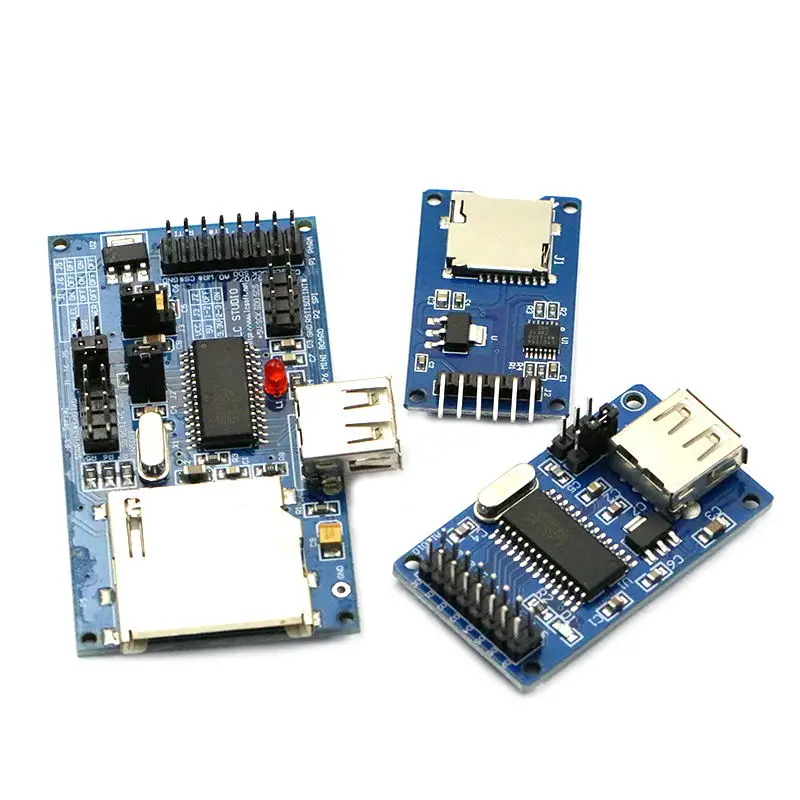

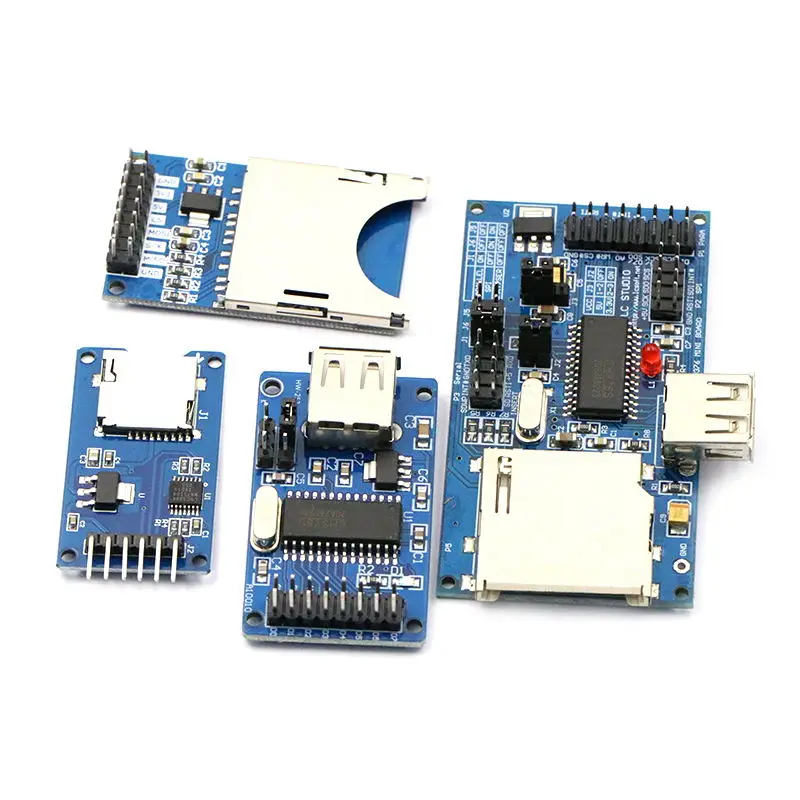

Módulo USB Ch376s módulo de lectura/escritura de disco U interfaz principal USB
Introducción:
CH375 es un chip de interfaz universal del bus USB y admite USB-Host
Modo host y modo dispositivo USB/dispositivo esclavo.Por el lado local,
CH375 tiene un bus de datos de 8 bits y líneas de control de lectura, escritura y selección de chips, así como medios
Se puede conectar fácilmente a MCU /dsp/ mcu/mpu, etc.
En el bus del sistema del controlador.En el modo host USB, el CH375 también proporciona
El modo de comunicación serie se proporciona a través de entrada serial, salida serial e interrupción.
La salida está conectada con MCU /dsp/ mcu/mpu, etc.
El modo de dispositivo USB del CH375 es totalmente compatible con el chip CH372, CH375
Contiene todas las funciones del CH372.CH375 no se proporciona en este manual.
Consulte el manual del CH372 para obtener instrucciones en modo dispositivo USB
CH372DS1.PDF.
El modo host USB del CH375 admite dispositivos USB comunes de velocidad completa, externos
La microcomputadora de un solo chip puede comunicarse con el dispositivo USB según el protocolo USB correspondiente a través de CH375
Comunicaciones.CH375 también tiene un dispositivo de procesamiento de almacenamiento masivo incorporado
El firmware del protocolo de comunicación especial, la MCU externa puede
Leer y escribir dispositivos de almacenamiento USB comunes (incluido el disco duro USB) para unidades básicas/
Disco flash USB/disco u).
característica:
1.CH376 es un chip de interfaz universal de bus USB con datos de 8 bits
El autobús, la lectura, la escritura, las líneas de control de selección de chip y la salida de interrupción se pueden conectar cómodamente
Conectado al bus del sistema de MCU /dsp/mcu/mpu y otros controladores.En USB
En el modo host, el CH376 también proporciona un modo de comunicación en serie a través de entrada en serie.
La salida serie y la salida de interrupción están conectadas con MCU /dsp/mcu/mpu, etc.
2.Conector 2x8, fácil de conectar con MCU.
3.Según la selección del puente, puede funcionar en modo paralelo o en modo serie.
4.Indicador de estado USB.
5.LDO 1117 integrado de 3,3 V que proporciona una corriente de 800 mA como máximo.
6.La fuente de alimentación de 5 V funciona con la placa objetivo.
7.Oscilador de cristal de 12Mhz.
Características funcionales
1.Interfaz de host USB-Host de baja velocidad y velocidad completa, compatible con USB V2.0, externa
Sólo se requieren cristales y condensadores para los componentes circundantes.
2.Interfaz de dispositivo USB de baja velocidad y velocidad completa, totalmente compatible con el chip CH372, compatible
Cambie dinámicamente los modos del host y del dispositivo.
3.Los búferes de entrada y salida del punto final del host son de 64 bytes cada uno, lo que admite 12 Mbps completos
Dispositivo USB de alta velocidad y dispositivo de baja velocidad de 1,5 Mbps.
4.Admite transmisión de control, transmisión por lotes y transmisión por interrupción de dispositivos USB.
5.Detecta automáticamente la conexión y desconexión de dispositivos USB y proporciona conexión y desconexión del dispositivo.
Notificación de eventos abiertos.
6.El procesador de protocolo incorporado para transmisión de control simplifica la transmisión de control común.
7.El firmware incorporado maneja el protocolo de comunicación especial de los dispositivos de almacenamiento masivo y admite
Protocolo de transporte BUIK oniy y SCSI, UFI, RBC o conjunto de comandos equivalentes
Dispositivos de almacenamiento USB (incluido disco duro USB/disco flash USB/disco U/lector de tarjetas USB).
8.Realización de lectura y escritura de dispositivos de almacenamiento USB mediante una microcomputadora de un solo chip a través de la biblioteca de subroutinas de nivel de archivo de disco
Archivia en.
9.La interfaz paralela incluye un bus de datos de 8 bits y control de 4 cables: leer luz estroboscópica y escribir luz estroboscópica
Pasar, entrada de selección de chip, salida de interrupción.
10.La interfaz serie incluye entrada serial, salida serial y salida de interrupción, y admite
Ajuste dinámico de la velocidad en baudios de la comunicación.
11.Admite voltaje de fuente de alimentación de 5 V y voltaje de fuente de alimentación de 3,3 V, y admite modo de bajo consumo de energía.
12.Paquete sin plomo Sop-28, compatible con ROHS, sop28 a dip28 disponible
Los pines de la placa de conversión son básicamente compatibles con el chip ch374.
Ch376s disco flash USB tarjeta SD módulo de teclado de ratón puerto paralelo interfaz SPI de puerto serie
Parámetros:
1: El dispositivo principal U1 es un chip ch376s, pero algunas señales en la figura tienen el nombre de CH375 o ch374.
2: El cristal X1 es estándar de 12 Mhz.El host USB requiere una confirmación de frecuencia más alta que el dispositivo USB.Se requiere que el error de X1 sea inferior al 0,4%.
El cristal normal de 12 Mhz básicamente puede cumplir con los requisitos.Se recomienda encarecidamente que la longitud de los cables asociados se acorte para reducir las interferencias.
3: El condensador C4 se utiliza para desacoplar el nodo de la fuente de alimentación interna para reducir la EMI durante la transmisión USB.La capacidad es de 4700pf a 0,1uF.Chip ordinario 103
Se puede seleccionar un condensador de 0,01 uF.
1: P4 es un puerto USB, que se puede utilizar tanto en el modo host USB como en el modo dispositivo USB.La resistencia R1 se utiliza para limitar la salida de corriente a dispositivos USB externos, para evitar
Durante la inserción, el voltaje de la fuente de alimentación cae por un corto tiempo e incluso provoca un reinicio anormal del CH376 o MCU o un error de datos de RAM interna.Si es un externo
Disco duro USB, la resistencia R1 debe ser reemplazada por una inductancia con una pequeña resistencia CC,
O utilice un grupo de fuentes de alimentación de 5 V para proporcionar directamente una corriente de trabajo mayor (superior a 500 mA) al disco duro externo.Además, la capacidad del poder.
El condensador de desacoplamiento C9 de la toma USB-Host no debe ser demasiado pequeño, sino más grande (debe ser superior a 100 μ F)
Puede reducir la fluctuación del voltaje de la fuente de alimentación cuando el dispositivo USB acaba de insertar.
2: P5 es un zócalo para tarjeta SD, que puede contactar tarjetas SD de tamaños estándar.Las tarjetas SD de otras especificaciones pueden requerir asientos de conversión adicionales.La resistencia R3 es
Se utiliza para limitar la salida de corriente a la tarjeta SD externa para evitar causar
Una breve caída en el voltaje de suministro.
3: P1 es el puerto de señal del puerto paralelo de 8 bits.Las señales utilizadas para conectar el puerto paralelo del microordenador de un solo chip incluyen d0-d7, A0, rd\wr\cs\y GND,
y int\es opcional.
4: P2 es el puerto de señal del puerto serie SPI, que se utiliza para conectar la interfaz SPI de MCU.Las señales requeridas de SPI incluyen SCS, SCK, SDI, SDO y GND, mientras int\.
5: P3 es el puerto de señal del puerto serie asíncrono, que se utiliza para conectar el puerto serie asíncrono del microordenador de un solo chip.El requerido
Las señales del puerto serie asíncrono incluyen RXD, TXD y GND, e int\.
6: P3 proporciona tanto el sdwp de protección contra escritura de la tarjeta SD como la línea de señal de inserción de estado enchufable.
4: Los puertos de comunicación P1, P2 y P3 anteriores también pueden proporcionar una fuente de alimentación de 5 V a la placa de evaluación desde el exterior y proporcionar hardware opcional
Restablecer señales al pin RSti del CH376.Si hay un circuito de monitoreo μ P,
Se debe proporcionar la misma señal de reinicio para CH376 y microcomputadora de un solo chip.Tenga en cuenta que la longitud de la línea de señal entre la placa de evaluación y
La microcomputadora de un solo chip debe acortarse en la medida de lo posible y la longitud no debe exceder los 20 cm.De lo contrario, una línea plana especial con un intervalo de señal.
y se debe utilizar un cable de tierra.
5: J3 se utiliza para seleccionar el voltaje de funcionamiento del chip CH376.Cuando 1-2 pines están en cortocircuito, es de 5 V, y cuando 2-3 pines están en cortocircuito, es de 3,3 V.El valor predeterminado
El voltaje es de 5 V, pero cuando el voltaje de funcionamiento del microordenador de un solo chip es igual o inferior a 3,3 V,
Se puede seleccionar voltaje de 3,3 V para CH376.Cuando el voltaje de funcionamiento del chip CH376 es de 5 V, se debe desconectar J2.Cuando el voltaje de funcionamiento del chip CH376 es
3,3 V, J2 debe estar en cortocircuito.
J1, J5 y J6 se utilizan para seleccionar la interfaz de comunicación entre CH376 y MCU después del encendido o reinicio del hardware:
1: Si J1 está en cortocircuito, J5 está desconectado y J6 está desconectado, es un puerto paralelo de 8 bits
2: Si J1 está desconectado, J5 está en cortocircuito y J6 está en cortocircuito, es una interfaz SPI
3: Si J1, J5 y J6 están desconectados, es un puerto serie asíncrono
6: Algunos programas de ejemplo pueden utilizar el puerto serie del microordenador de un solo chip para generar información de estado de depuración.Si esta información de monitoreo
Es necesario mostrarlo, se puede ver conectando el puerto serie del microordenador de un solo chip a la computadora después de la conversión y el uso del nivel RS232.
El software de herramienta de monitoreo/depuración del puerto serie.
Si se utiliza la placa de evaluación CH375, J2 se puede conectar al puerto serie de la computadora; Si la computadora no tiene puerto serie o se ha ocupado el puerto serie.
Por otros dispositivos, el chip USB a puerto serie CH341 puede proporcionar el puerto serie de simulación.
7: Cuando los componentes internos de la placa de evaluación CH3775 funcionan con el voltaje de la fuente de alimentación de 5 V, se agregará la resistencia R0 y el voltaje de 3,3 V.
Se quitará el regulador D4.Cuando los componentes internos funcionan con un voltaje de alimentación de 3,3 V, se agregará el regulador D4 y la resistencia R0
se eliminará.El valor predeterminado es una fuente de alimentación de 5 V.
Módulo de tarjeta Micro SD Interfaz SPI Mini tarjeta TF
Introducción del módulo
Este módulo (adaptador de tarjeta microSD) es un módulo de lectura/escritura de tarjeta micro SD, que utiliza el sistema de archivos y el controlador de interfaz SPI.
El sistema MCU puede leer y escribir archivos en la tarjeta microSD.Los usuarios de Arduino pueden usar Arduino directamente
La biblioteca de tarjetas SD proporcionada con el IDE puede completar la inicialización, lectura y escritura de la tarjeta.

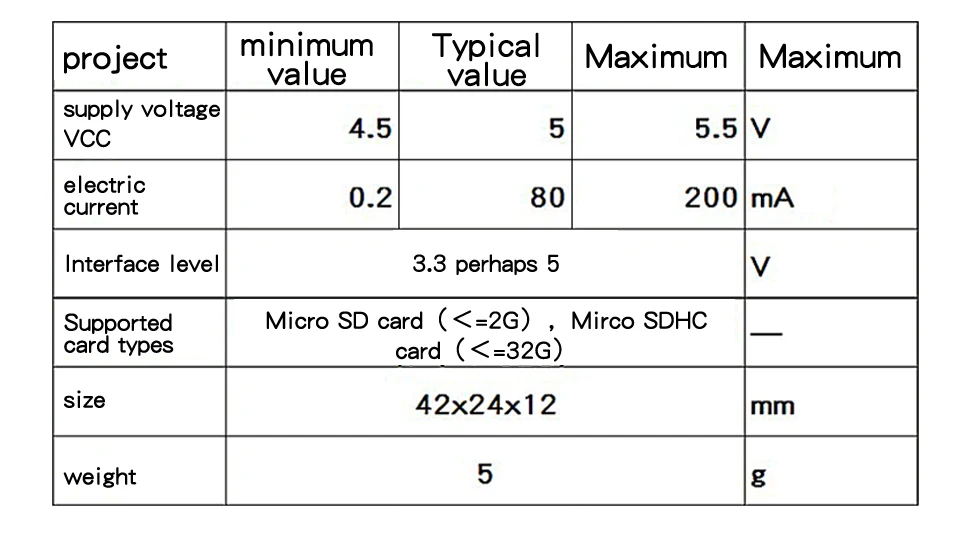

Características del módulo
1. Admite tarjeta micro SD y tarjeta micro SDHC (tarjeta de alta velocidad)
2. circuito de conversión de nivel a bordo, es decir.el nivel de interfaz puede ser de 5 V o 3,3 V
3. La fuente de alimentación es de 4,5 V ~ 5,5 V y el circuito estabilizador de voltaje de 3,3 V integrado.
4. La interfaz de comunicación es una interfaz SPI estándar
5,4 orificios de posicionamiento de tornillos M2 para una fácil instalación

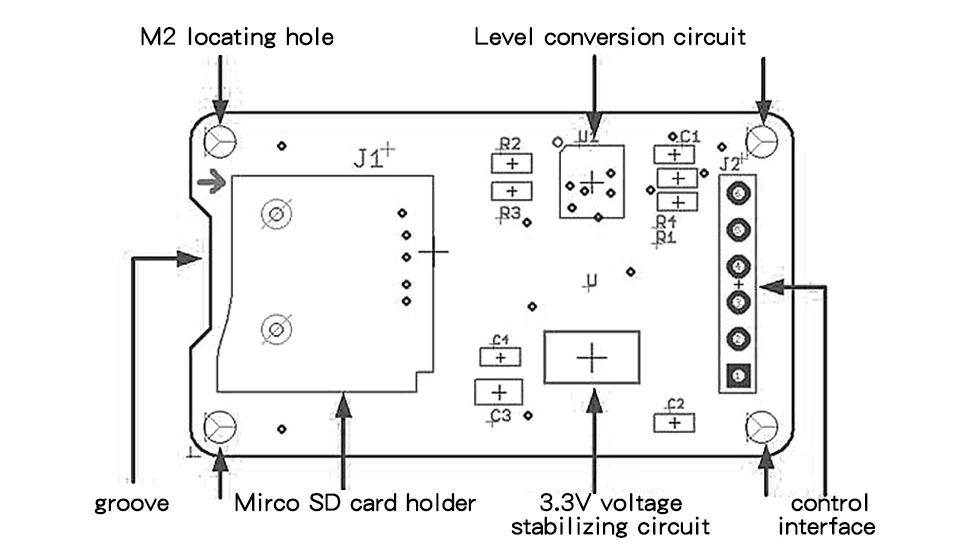

Descripción de la interfaz
Interfaz de control: un total de 6 pines (GND, VCC, miso, MoSi, SCK, CS).GND es tierra, VCC es la fuente de alimentación, miso, MoSi, SCK son el bus SPI y CS es el pin de señal de selección del chip;
Circuito estabilizador de voltaje de 3,3 V: 3,3 V de la salida estabilizadora de voltaje LDO suministra energía para el chip de conversión de nivel y la tarjeta micro SD;
Circuito de conversión de nivel: la señal a la tarjeta micro SD se convierte a 3,3 V, y la señal miso desde la tarjeta micro SD a la interfaz de control también se convierte a 3,3 V.Generalmente, el sistema de microcomputadora de un solo chip AVR puede leer la señal;
Portatarjetas Micro SD: es un tarjetero autoelástico, que es conveniente para conectar tarjetas.
Orificios de posicionamiento: 4 orificios de posicionamiento de tornillos M2 con un diámetro de orificio de 2,2 mm, de modo que los módulos se puedan instalar y colocar fácilmente para realizar la combinación entre módulos.
Módulo de lectura/escritura de tarjeta SD TF - compatible con 5V 3,3V
Introducción del producto
La placa de expansión de tarjeta SD/TF utiliza la interfaz ISP de hardware, por lo que solo admite la tarjeta SD/TF en modo SIP.
Esta placa de expansión solo utiliza unos pocos pines Arduino, por lo que el diseño de apilamiento le permite conectar otro
Placa de expansión: la premisa es no utilizar los mismos pines SPI, como la placa de expansión Bluetooth y la placa de expansión GPRS.
Muchos entusiastas han proporcionado a Arduino un programa sencillo de biblioteca de registros de archivos.Y proporcionamos un ajetreo sencillo.
La biblioteca del sistema de archivos puede implementar simplemente Arduino para controlar la lectura y escritura de tarjetas SD/TF: esta biblioteca solo admite tarjetas FAT16 de pequeña capacidad,
Por ejemplo, si necesita admitir FAT32 para una tarjeta de 1g, puede utilizar la biblioteca oficial de la que ha escuchado Arduino.

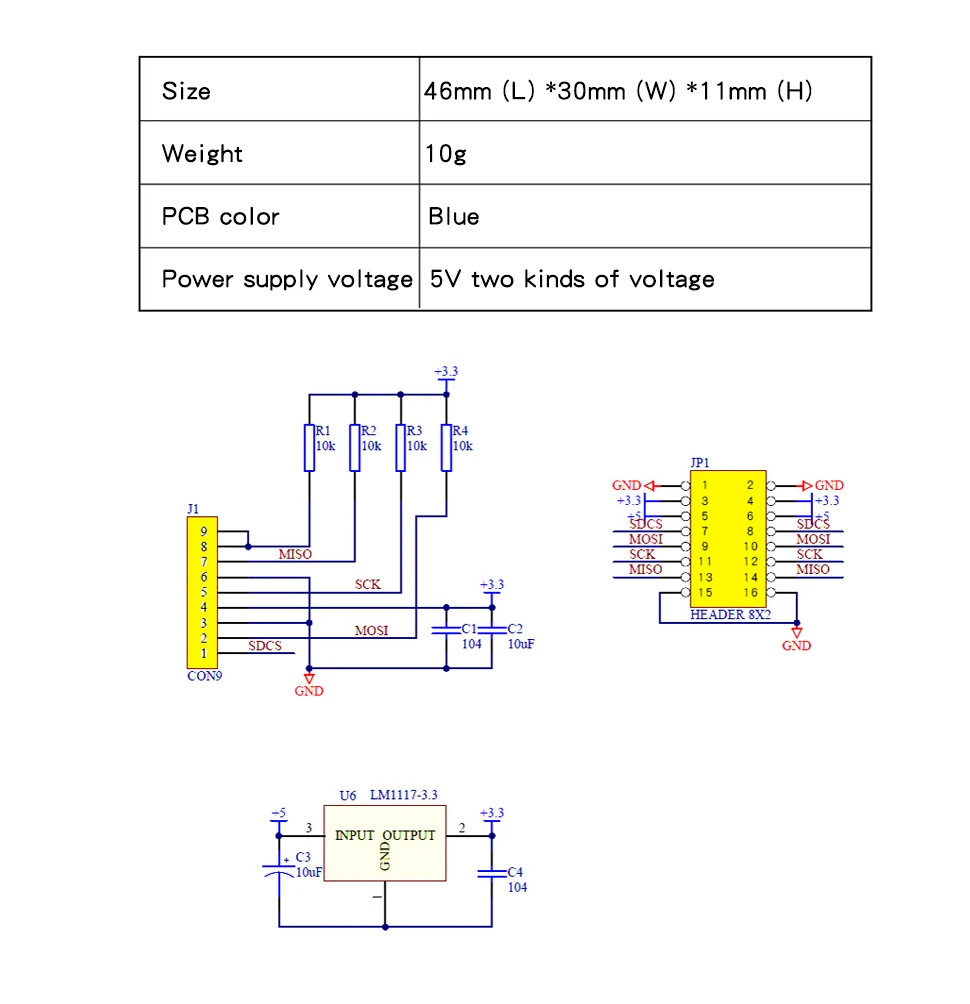

Interfaz SPI del módulo de lectura/escritura de tarjeta SD
Características del producto
Este módulo de soporte para tarjetas SD saca los pines del soporte para tarjetas SD y es compatible con 5V,
El control maestro de dos niveles de 3,3 V se puede conectar fácilmente con STM32,
MSP430 AVR pic o 8051 MCU están conectados para leer y escribir tarjetas SD.
