Descripción

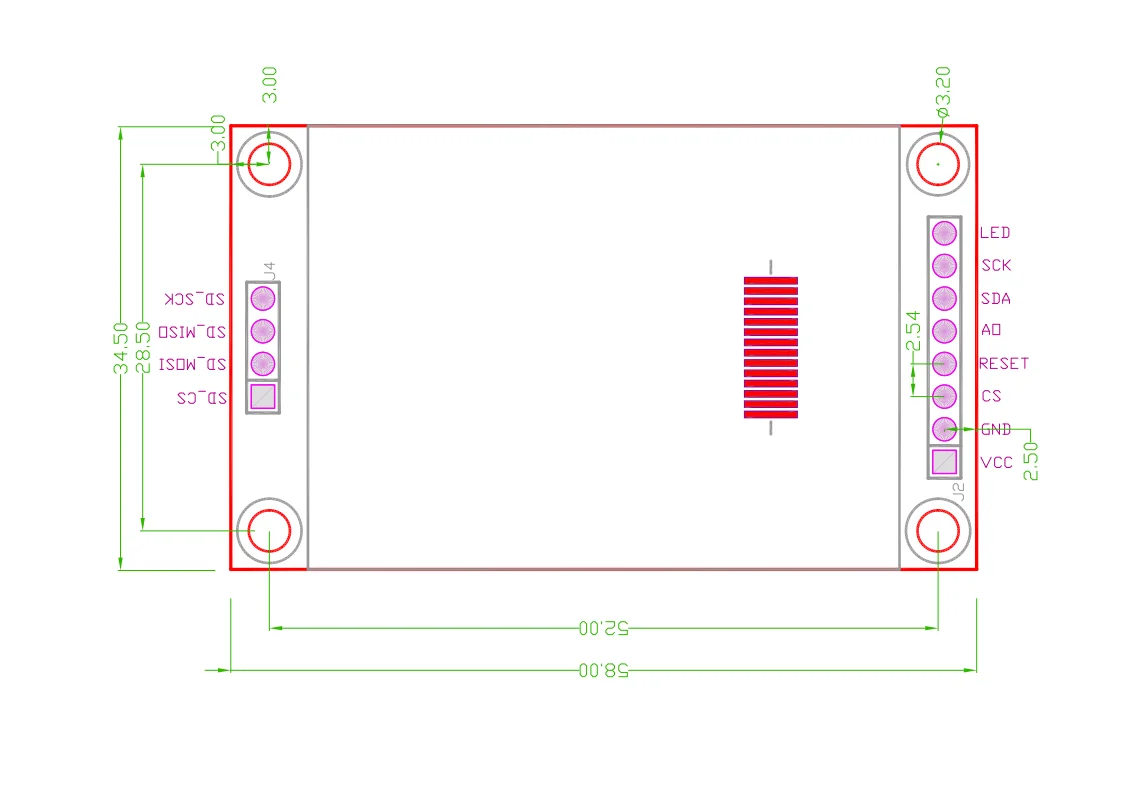

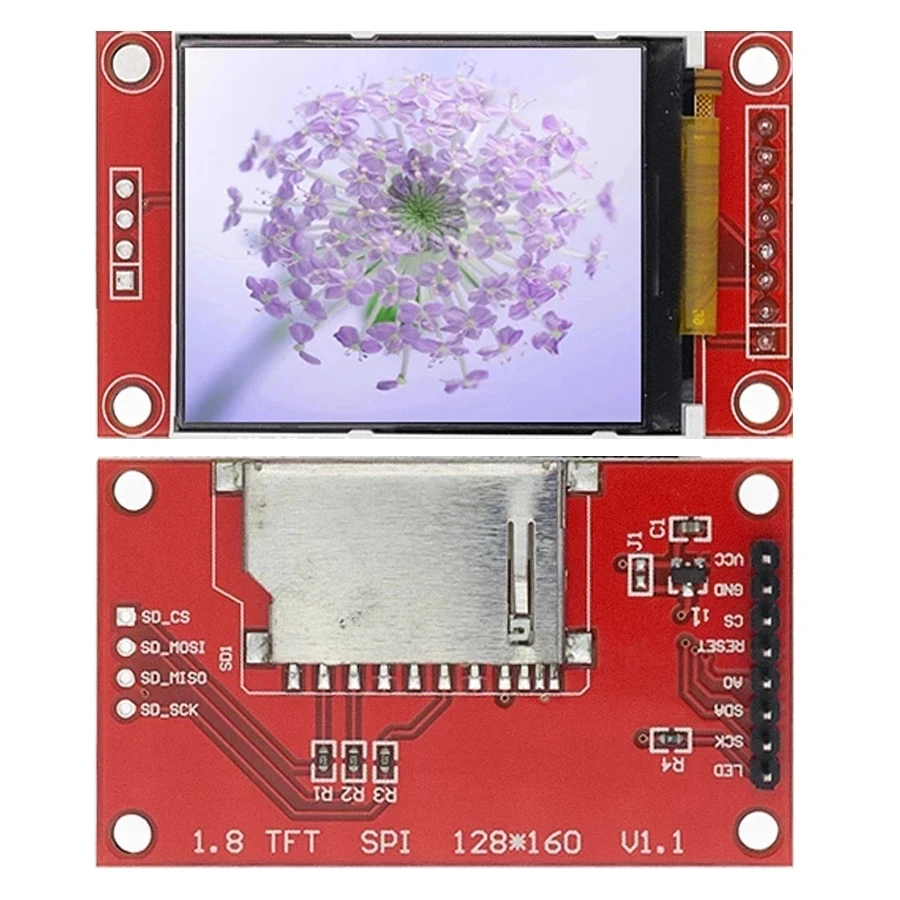

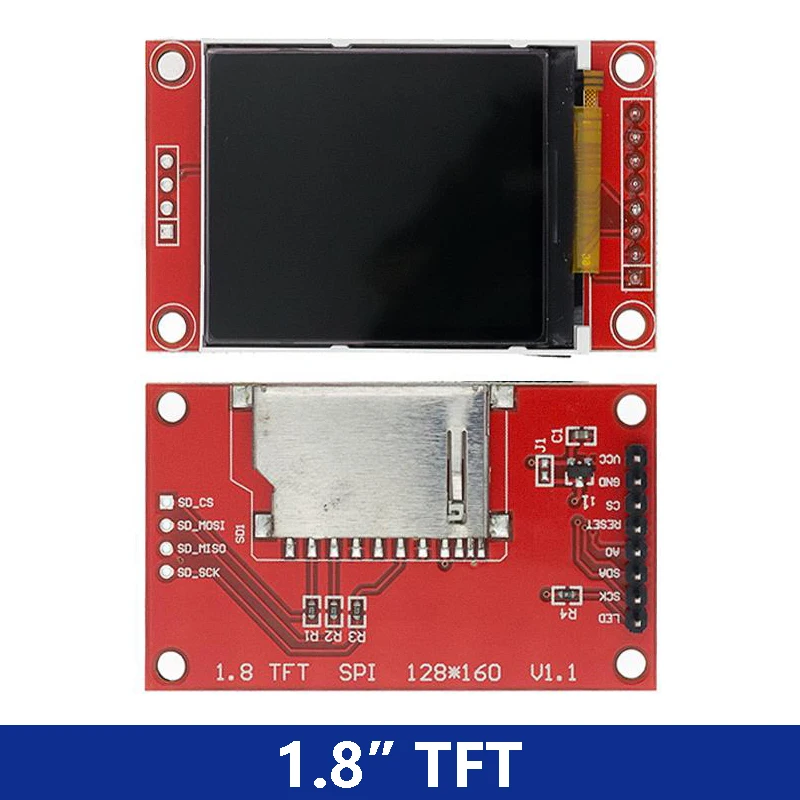

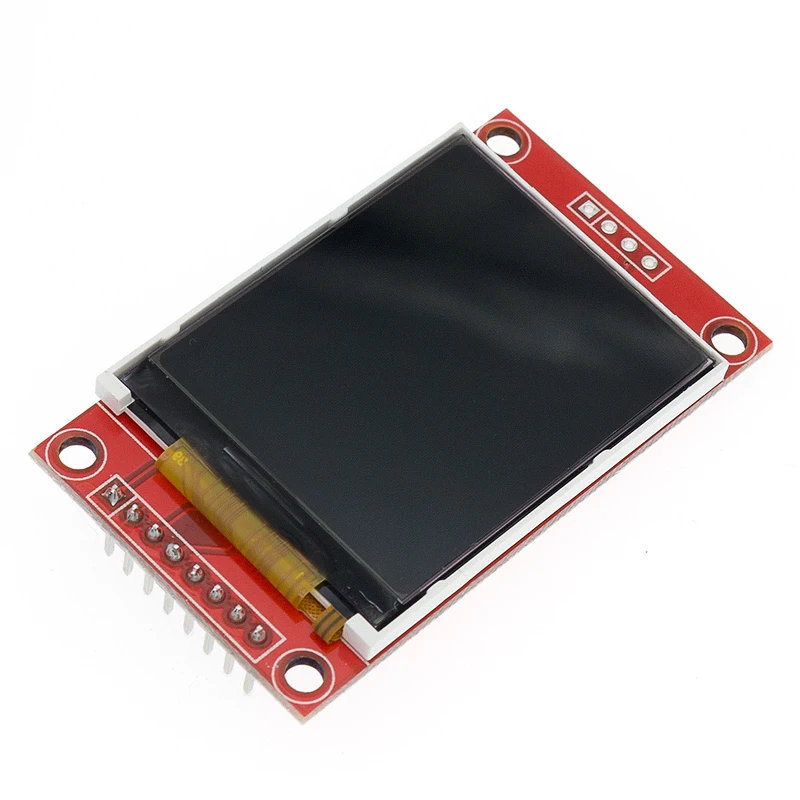

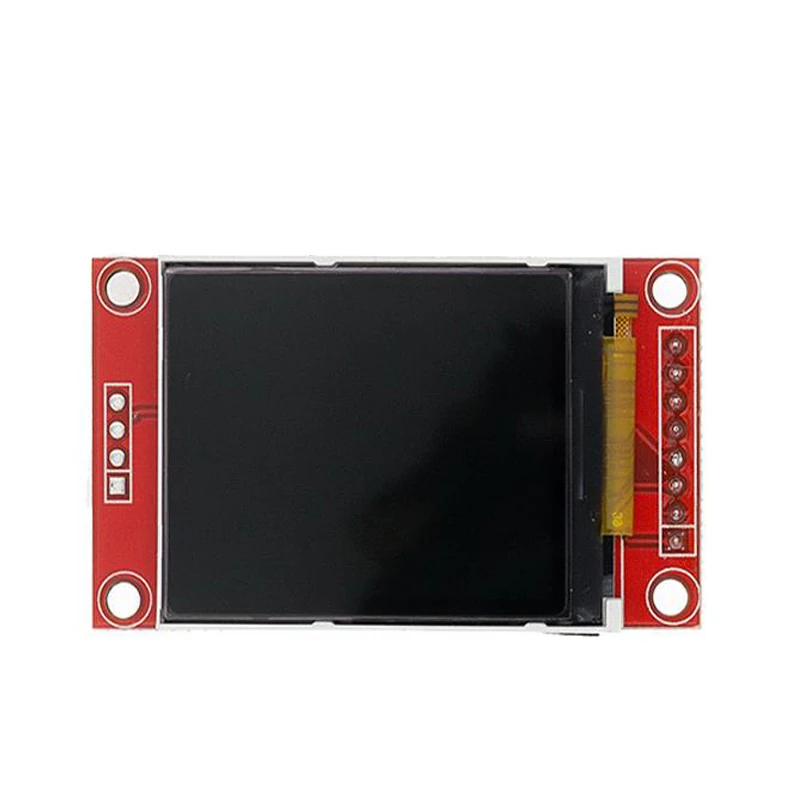

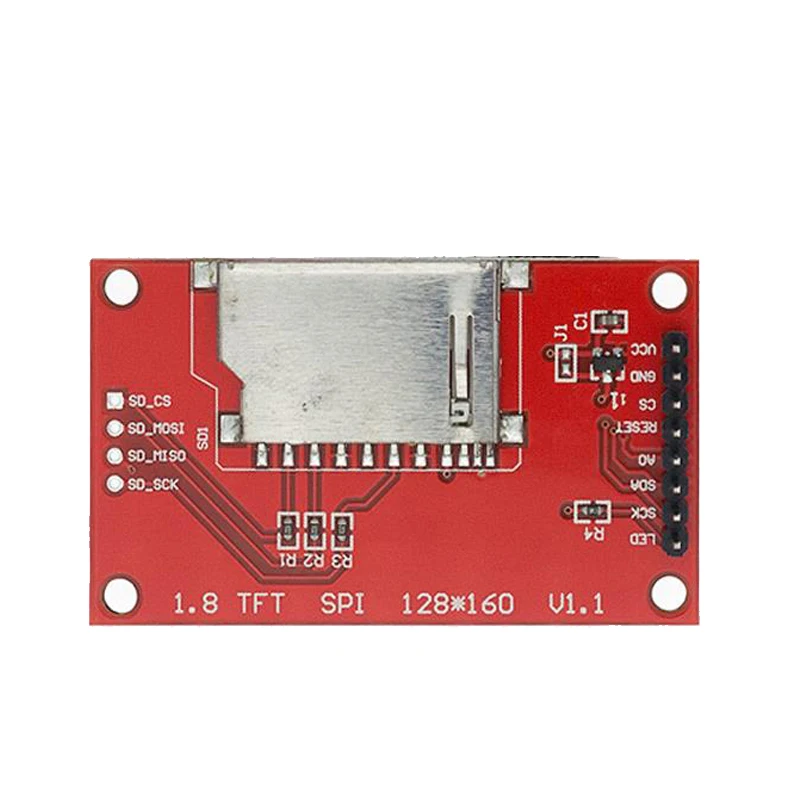

Módulo LCD TFT de 1,8 pulgadas:
Puerto serie SPI de 1,8 pulgadas 128*160 Instrucciones
/*
Método de conexión IO predeterminado del programa:
sbit LCD_CS=P0^0; //selección de chip
sbit LCD_AO=P0^2; //cambio de datos/comando
sbit LCD_SDA=P1^5; // Datos
sbit LCD_SCK=P1^7; //reloj
sbit LCD_REST=P0^1; //reiniciar
*/
●Fuente de alimentación TFT: la fuente de alimentación de la pantalla es de 2,8 3,3 V; recuerde no utilizar 5V
(Los módulos con PCB han heredado el IC regulador de 3 V, se pueden ingresar 5 V)
●Fuente de alimentación de retroiluminación (pin LED): la fuente de alimentación máxima de retroiluminación es de 3,2 V.
(La resistencia limitadora de corriente de 5 ohmios se puede conectar en serie con una fuente de alimentación de 3,3 V o una resistencia de 25 ohmios en serie con menos de 5 V).
