ProductoDescripción:

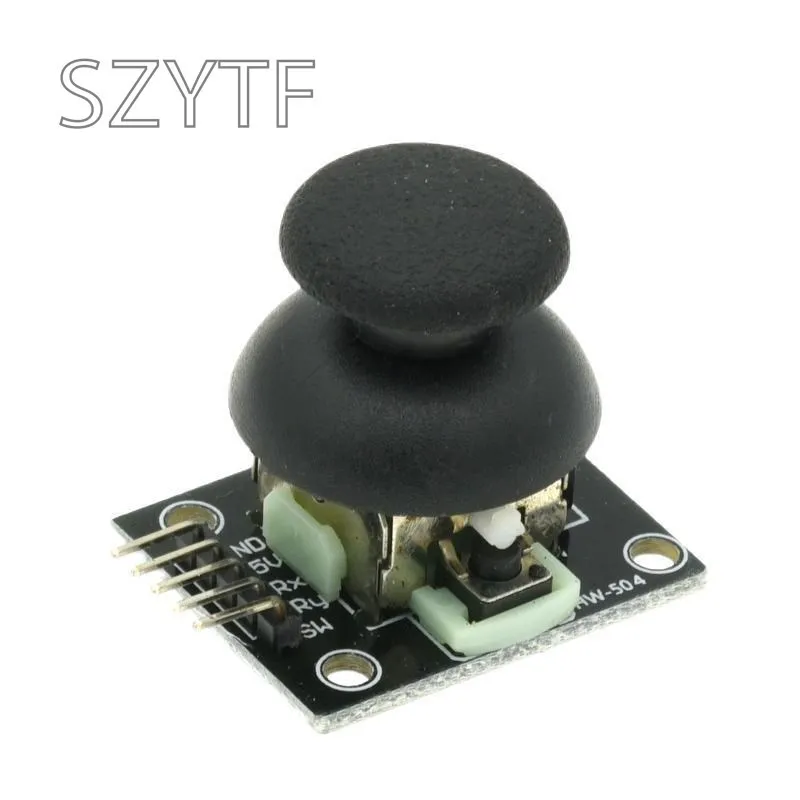

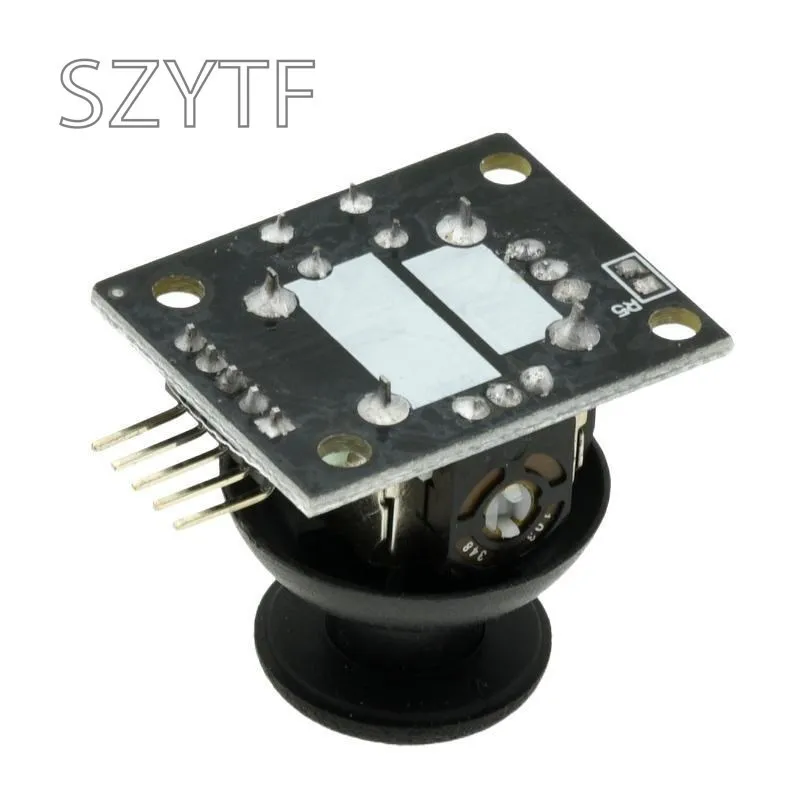

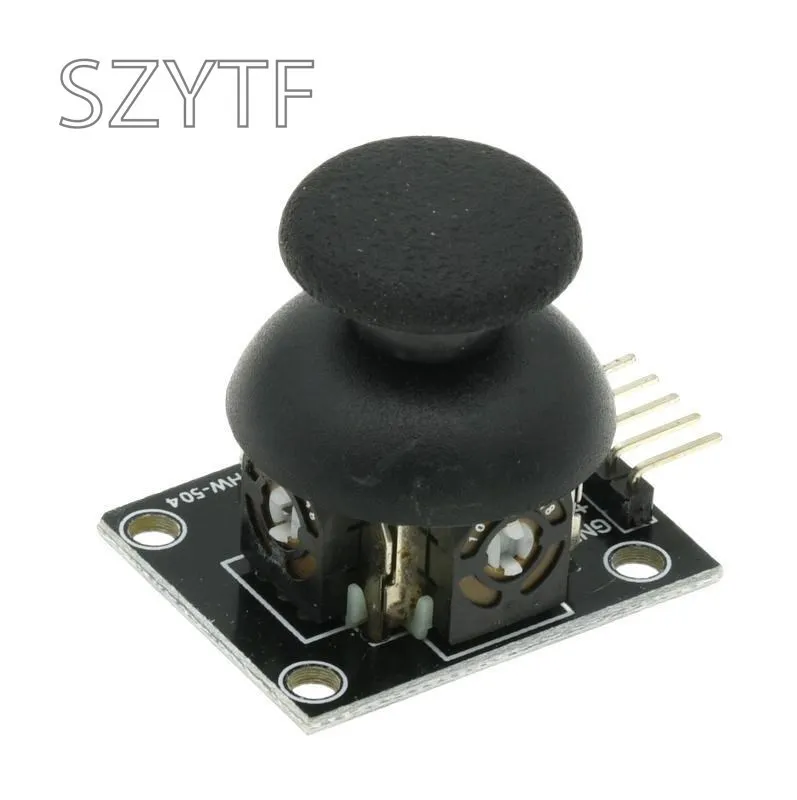

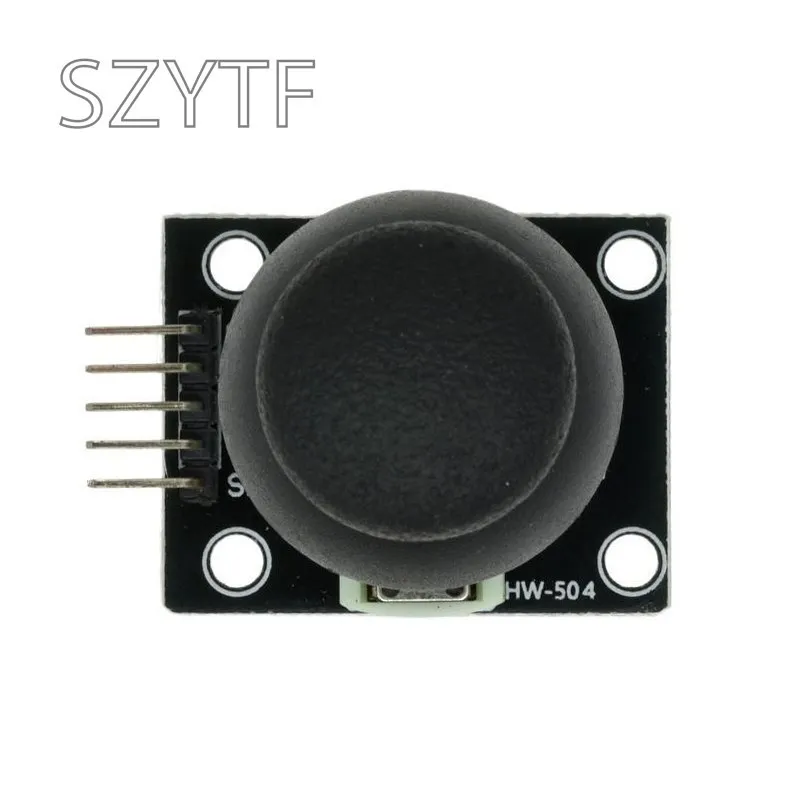

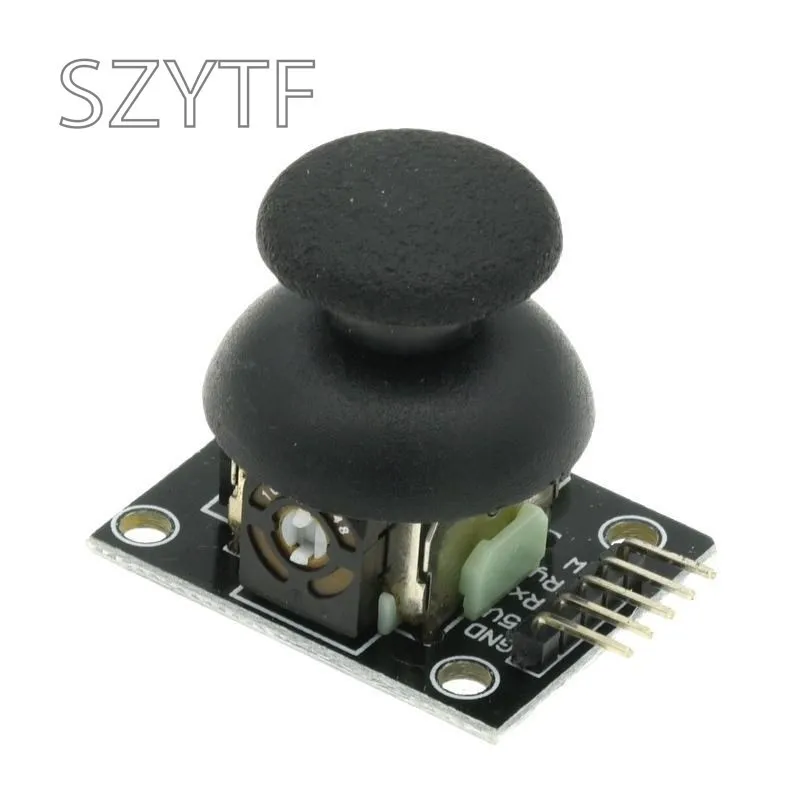

Módulo de sensor de joystick de dos ejes mediante el uso del potenciómetro basculante PS2, con salida digital de (X, Y) 2 ejes, (Z) 1 botón. Con la placa de expansión del sensor Arduino puede producir control remoto y otros trabajos interactivos. Además, este producto permite a los clientes usar más fácilmente la placa de expansión Arduino y otras interfaces estándar, en el diseño de X, Y, el eje Z del circuito son cables separados, el usuario puede usar la línea especial ARDUINO de 3 pines que realmente se conecta a la placa de expansión.
Rendimiento del producto:
1. Rango de voltaje de entrada: DC 3,3 V a 5V
2. Señal de salida: la salida analógica bidireccional especial del módulo y una interfaz de salida digital, el valor de salida correspondiente a (X, Y) Desplazamiento biaxial, el tipo de analógico; teclas que el usuario presiona el eje Z, su tipo es interruptor digital.
3. El controlador Arduino se puede programar, el enchufe de la placa de expansión del sensor, completo con trabajos interactivos remotos creativos.
4. El joystick cruzado es una resistencia 10K bidireccional, con el balancín en diferentes direcciones, la resistencia del grifo con el cambio. Este módulo utiliza una fuente de Alimentación de 5V, el estado original de X, Y lee el voltaje de 2,5 V más o menos, cuando se presiona con la dirección de la flecha, el valor de voltaje de lectura aumenta con el máximo a 5V; las flechas en la dirección opuesta para presionar, leer el voltaje disminuye, el mínimo es 0V.
Programa de prueba:
JoyStick_X Int=0; // X
JoyStick_Y interno=1; // y
Int JoyStick_Z=3; // clave
Configuración nula () {pinMode (JoyStick_X, INPUT);
PinMode (JoyStick_Y, INPUT);
PinMode (JoyStick_Z, INPUT);
Serial.begin (9600); // 9600 BPS}
Y=analogRead (JoyStick_Y); z=digitalRead (JoyStick_Z); bucle vacío () {int x, y, z;
Serial.print (x, DEC); Serial.print ( ",");
Serial. impresión (y, DEC); Serial. impresión (",");
Serial.println (Z, DEC).
