Descripción
Descripción:

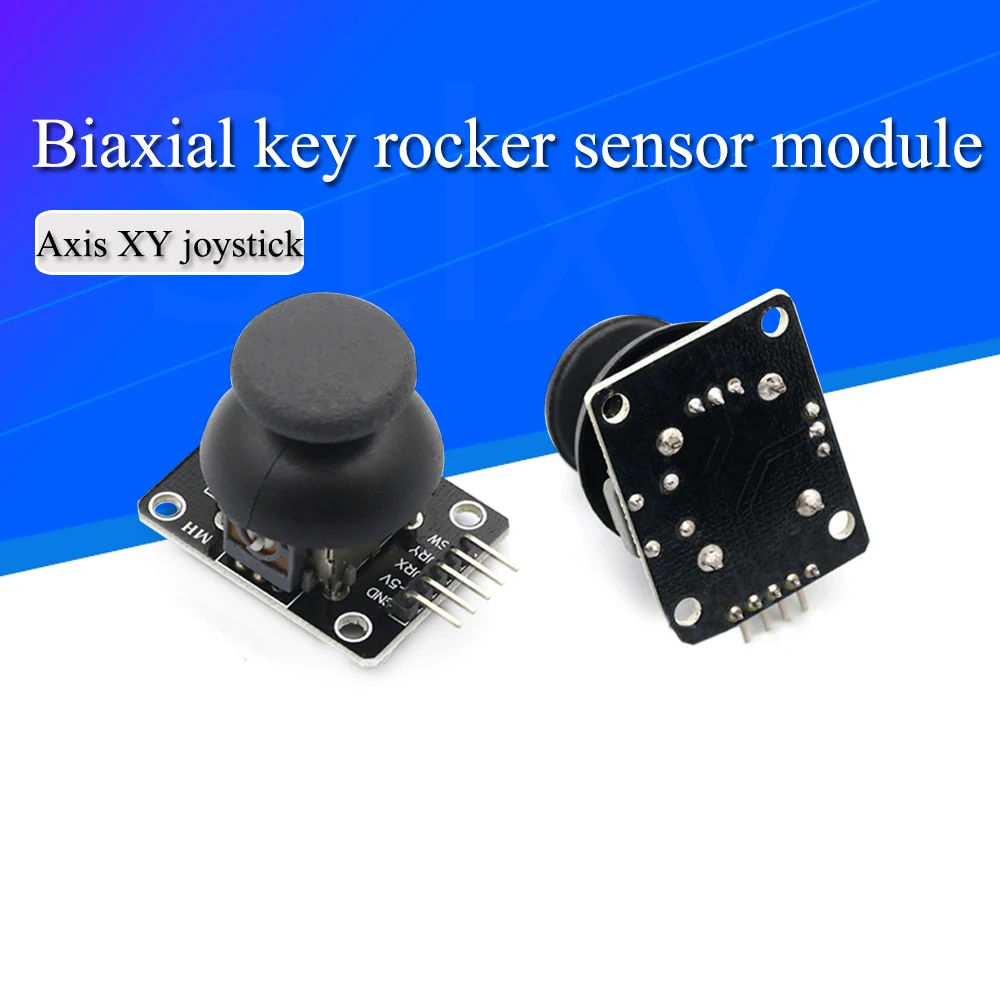

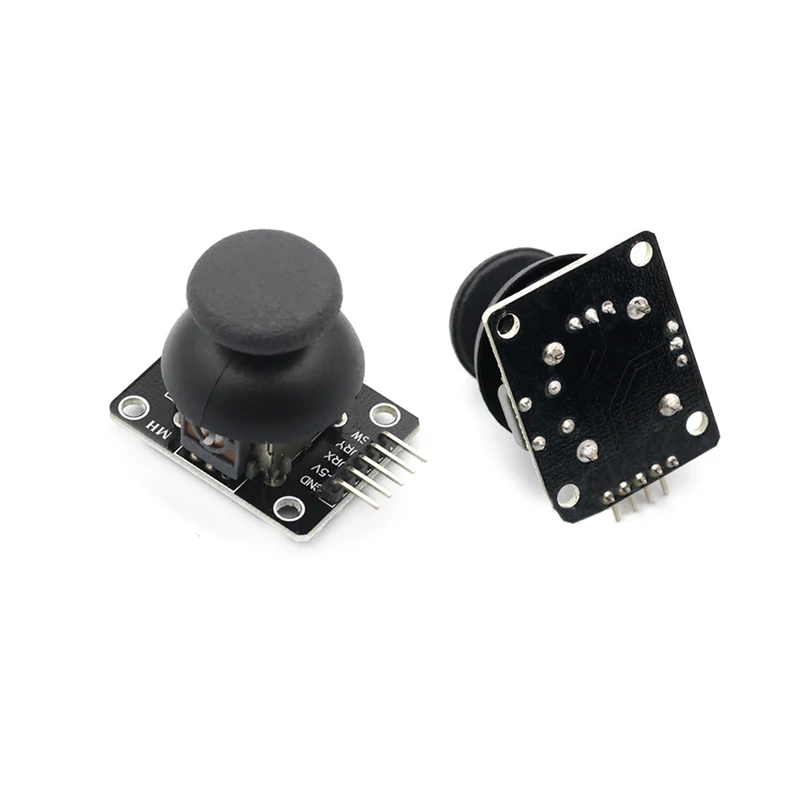

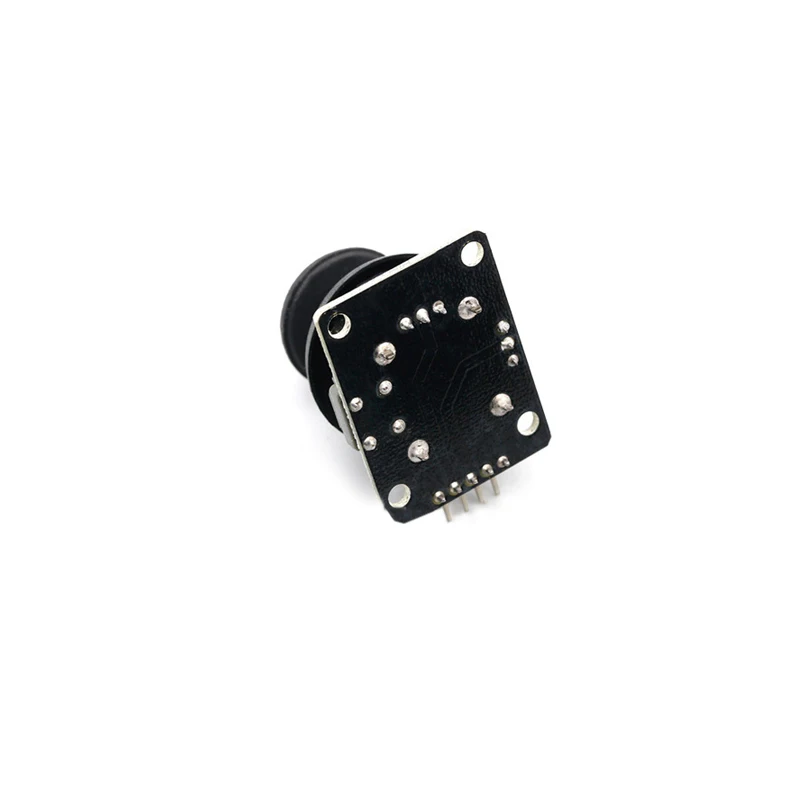

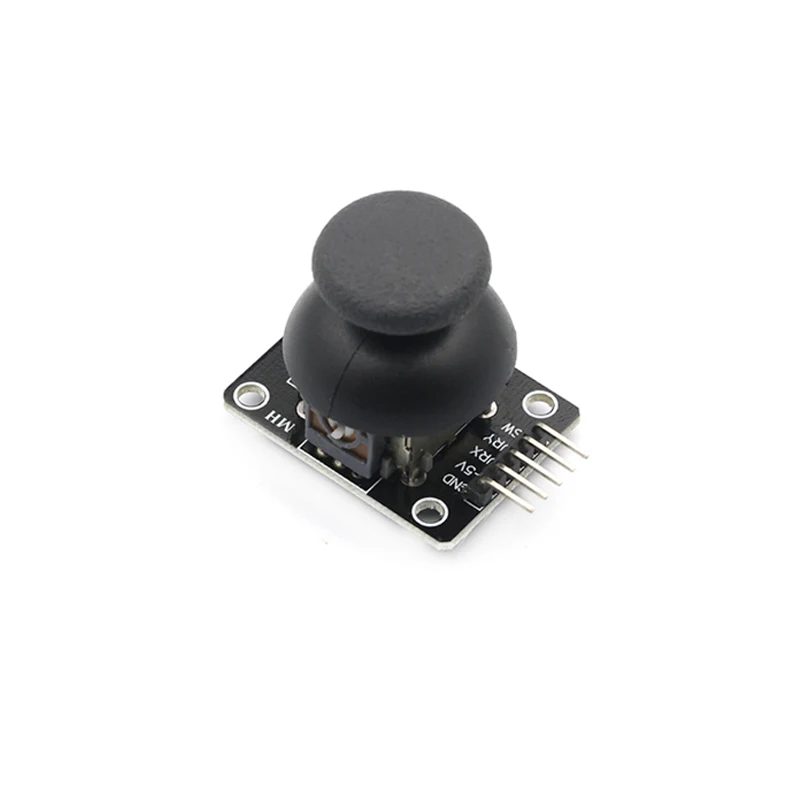

Módulo de sensor de joystick de dos ejes mediante el uso del potenciómetro basculante PS2, con salida digital de (X, Y) 2 ejes, (Z) 1 botón. Con la placa de expansión del sensor Arduino puede producir control remoto y otros trabajos interactivos. Además, este producto permite a los clientes utilizar más fácilmente la placa de expansión ARD uino y otras interfaces estándar, en el diseño de X,Y, el eje Z del circuito son cables separados, el usuario puede usar la línea especial ARD UINO de 3 pines que realmente se conecta a la placa de expansión.
Rendimiento del producto:
1. Rango de voltaje de entrada: DC 3,3 V a 5V2. Señal de salida: la salida analógica bidireccional especial del módulo y una interfaz de salida digital, el valor de salida correspondiente a (X,Y) Desplazamiento biaxial, el tipo de analógico; teclas que el usuario presiona el eje Z, su tipo es interruptor digital.3. El controlador Ard uino se puede programar, el enchufe de la placa de expansión del sensor, completo con trabajos interactivos remotos creativos. El joystick cruzado es una resistencia bidireccional de 10K, con el balancín en diferentes direcciones, la resistencia del toque con el cambio. Este módulo utiliza una fuente de Alimentación de 5V, el estado original de X,Y lee el voltaje de 2,5 V más o menos, cuando se presiona con la dirección de la flecha, el valor de voltaje de lectura aumenta con el máximo a 5V; las flechas en la dirección opuesta para presionar, leer el voltaje disminuye, el mínimo es 0V.
Tutorial:

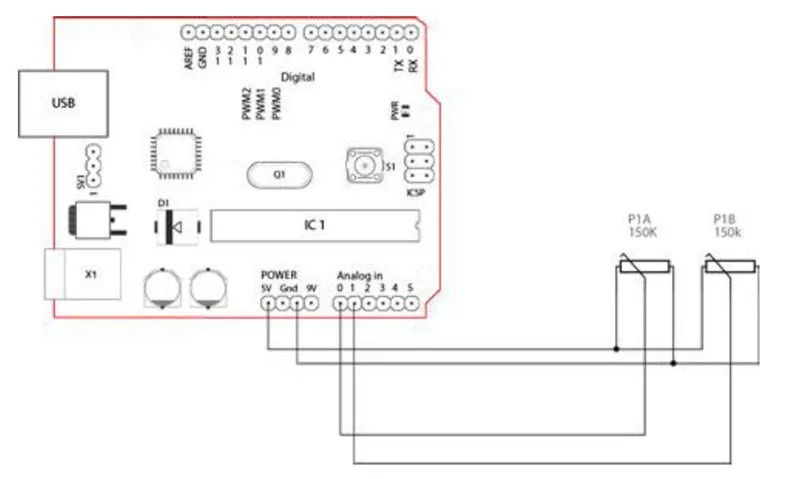

En la introducción de cómo usarlo, primero veremos cómo funciona, que lo usamos muy útil, hay una función del siguiente diagrama:
AeProduct. getSubject()De hecho, este módulo es un potenciómetro, los datos dimensionales x, y del puerto de salida dan lectura del voltaje analógico. Esta figura no dibuja la salida de datos z-dimensional anterior, la salida z-dimensional solo 0 y 1, se puede lograr mediante un botón. En general, es una combinación de potenciómetro y botón. En el Ard uino lo usamos, x,y dimensión recibimos dos puertos analógicos para leer sus valores, mientras que el z-dimensional estamos conectados al puerto digital, conectado a la alimentación y tierra.Programa de prueba:JoyStick_X Int=0; // XJoyStick_Y interno=1; // yInt JoyStick_Z=3; // claveConfiguración nula () {pinMode (JoyStick_X,INPUT);PinMode (JoyStick_Y,INPUT);PinMode (JoyStick_Z,INPUT);Serial.begin (9600); // 9600 BPS}Y=analogRead (JoyStick_Y); z=digitalRead (JoyStick_Z); bucle vacío () {int x,y,z;Serial.print (x,DEC); Serial.print ( ",");Serial. impresión (y,DEC); Serial. impresión (",");Impresión en serie (Z, DEC);
