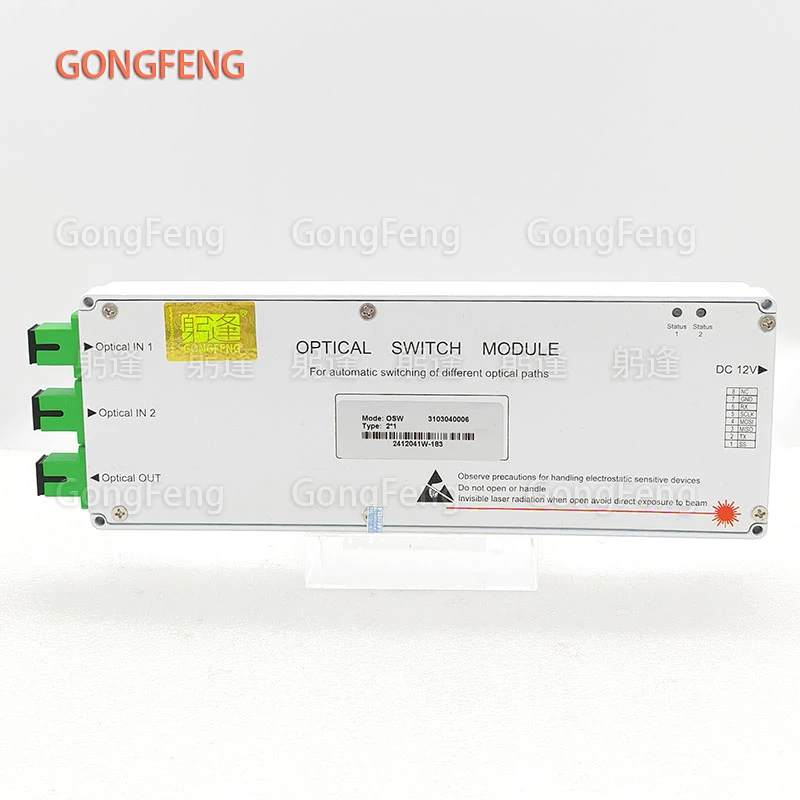

1.Descripción general del producto

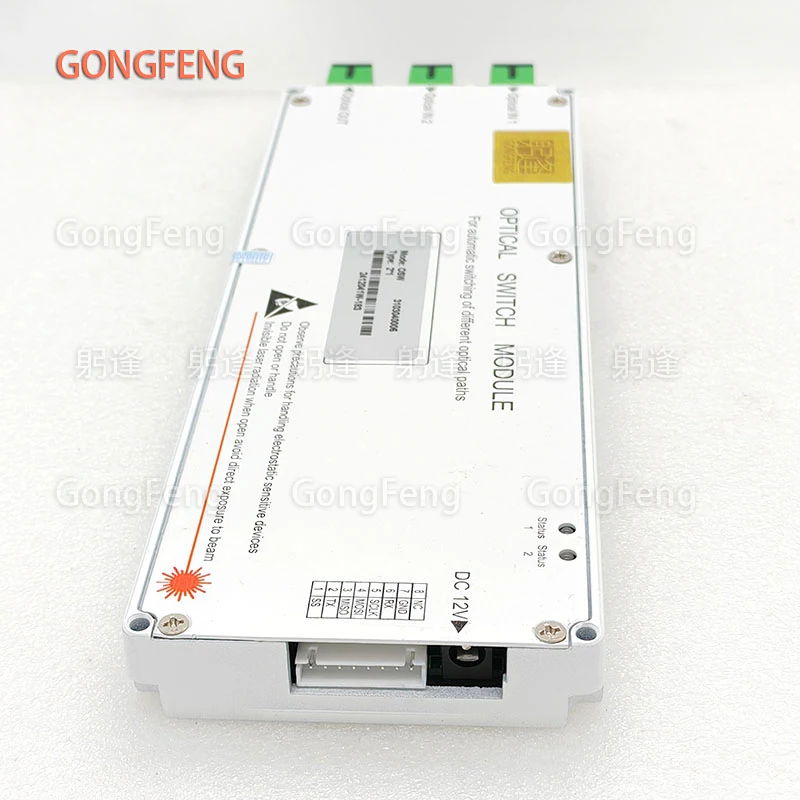

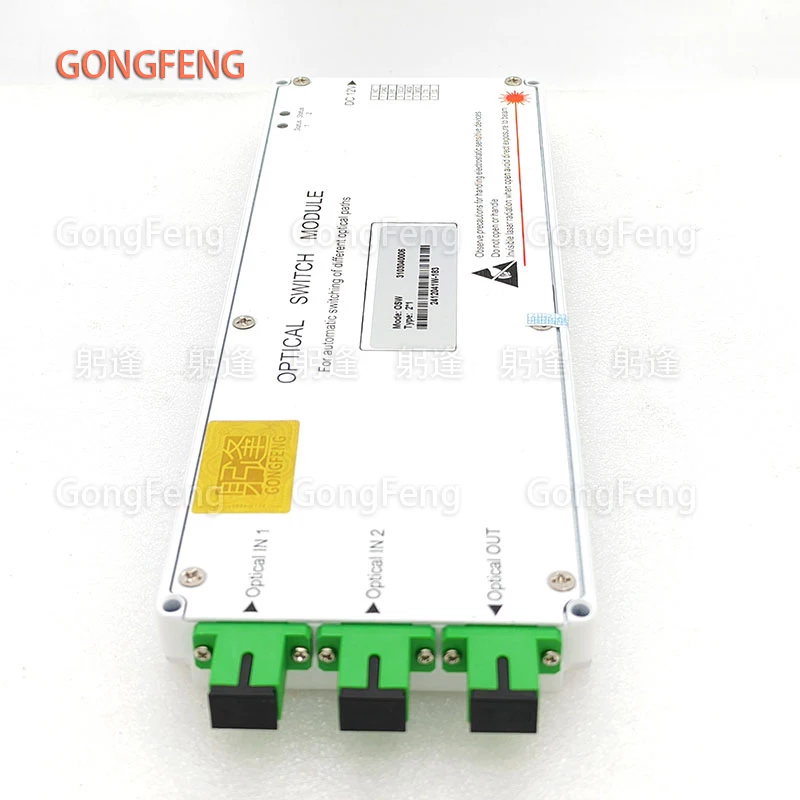

Este equipo es un módulo de interruptor óptico independiente desarrollado y producido de forma independiente por la empresa.El producto es compacto y liviano, compacto, fácil de instalar y depurar, rentable, estable y confiable. Tiene la función de conmutación automática de líneas de fibra óptica y es adecuado para transmisión óptica y respaldo con ciertos requisitos de espacio.

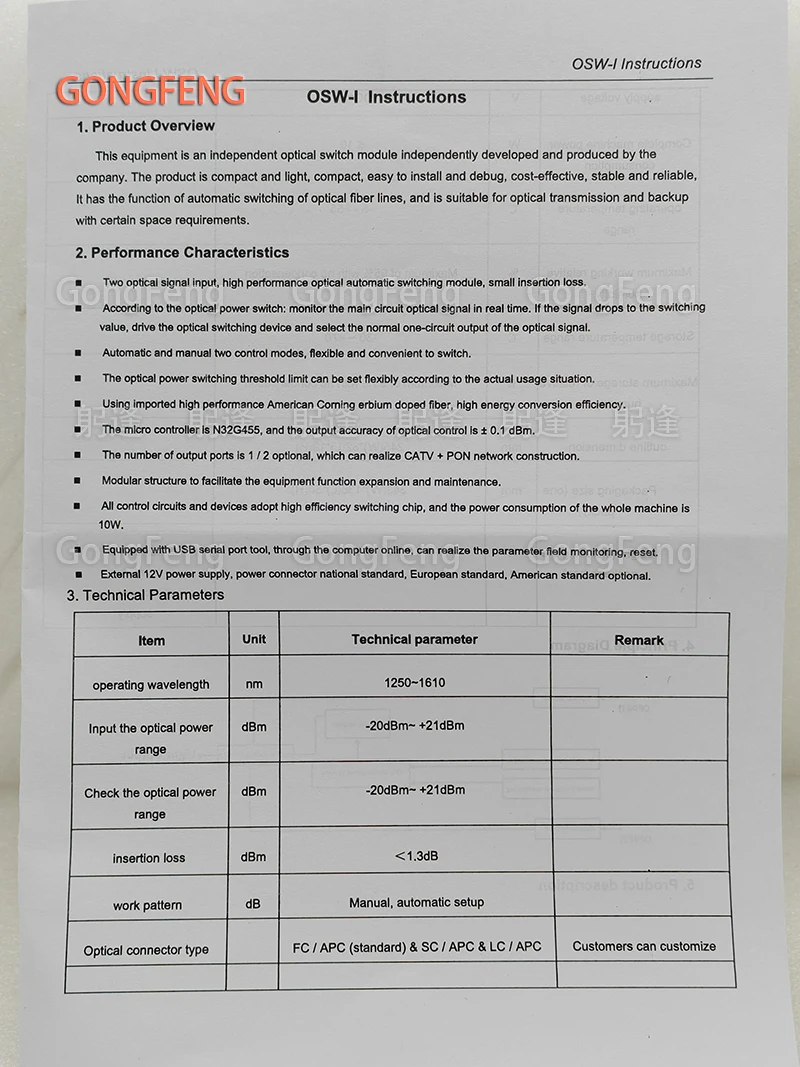

2.Características de rendimiento

■Dos entradas de señal óptica, módulo de conmutación automática óptica de alto rendimiento, pequeña pérdida de inserción.

■Según el interruptor de alimentación óptica: monitoree la señal óptica del circuito principal en tiempo real.Si la señal cae al valor de conmutación, conduzca el dispositivo de conmutación óptica y seleccione la salida normal de un circuito de la señal óptica.

■Dos modos de control automático y manual, flexibles y cómodos de cambiar.

■ El límite de umbral de conmutación de potencia óptica se puede establecer de manera flexible según la situación de uso real.

■ Utilizando fibra dopada de erbio americano Corning de alto rendimiento importada, alta eficiencia de conversión de energía.

■ El microcontrolador es N32G455 y la precisión de salida del control óptico es ± 0,1 dBm.

■ La cantidad de puertos de salida es 1/2 opcional, lo que puede realizar la construcción de redes CATV + PON.

■ Estructura modular para facilitar la expansión y mantenimiento del funcionamiento del equipo.

■ Un control de engarces y deviesas proporcionan una alta fiencia telefónica IP, y el consumo de todo él achine es de 10 W.

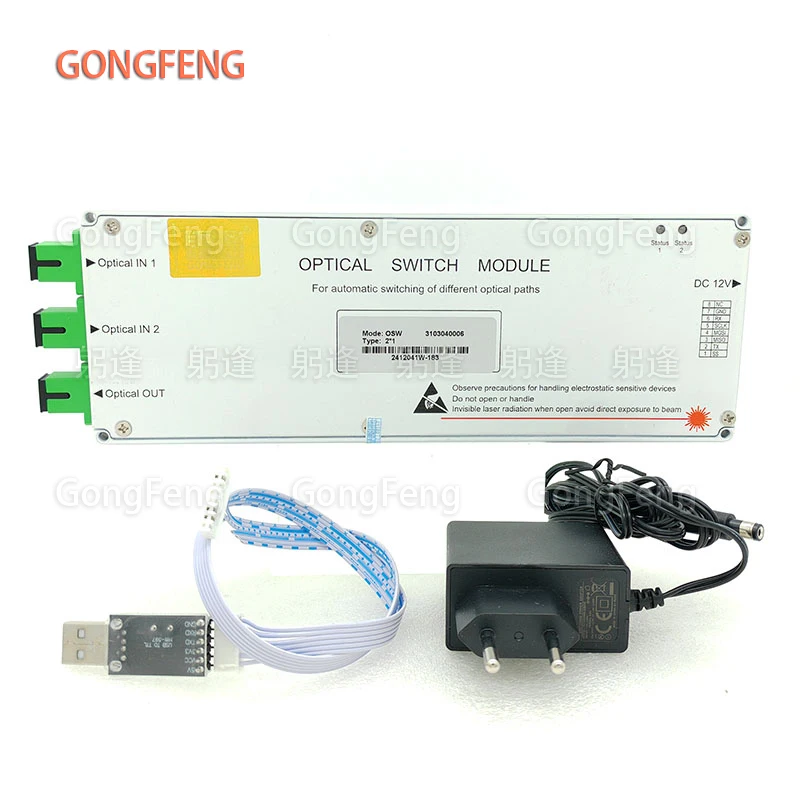

Equipado con una herramienta de puerto serie USB, a través de la computadora en línea, puede realizar el monitoreo del campo de parámetros y restablecer.

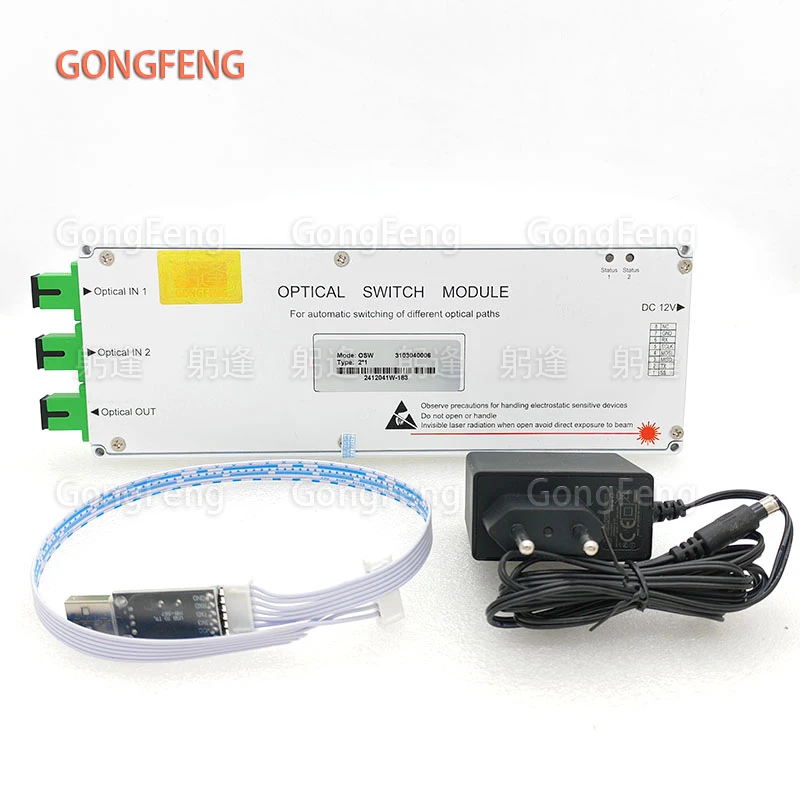

Fuente de alimentación externa de 12 V, conector de alimentación estándar nacional, estándar europeo, estándar americano opcional.

3.Parámetros técnicos

Artículo

Unidad Unidad

Parámetro técnico

Observación

Longitud de onda operativa

nm

1250~1610

Ingrese el rango de potencia óptica

dBm

-20~+20

Verifique el rango de potencia óptica

dBm

-20~+20

Pérdida de inserción

dB

≤1.3

Patrón de trabajo

dB

MAconfiguración manual y automática

Tipo de conector óptico

FC/APC (estándar) y SC/APC y LC/APC

Los clientes pueden personalizar

Voltaje de alimentación

V

CC12

Consumo completo de energía de la máquina

W

≤10

Rango de temperatura de funcionamiento

℃

-5~`+55

Humedad relativa máxima de trabajo

Máximo de 95％sin condensación

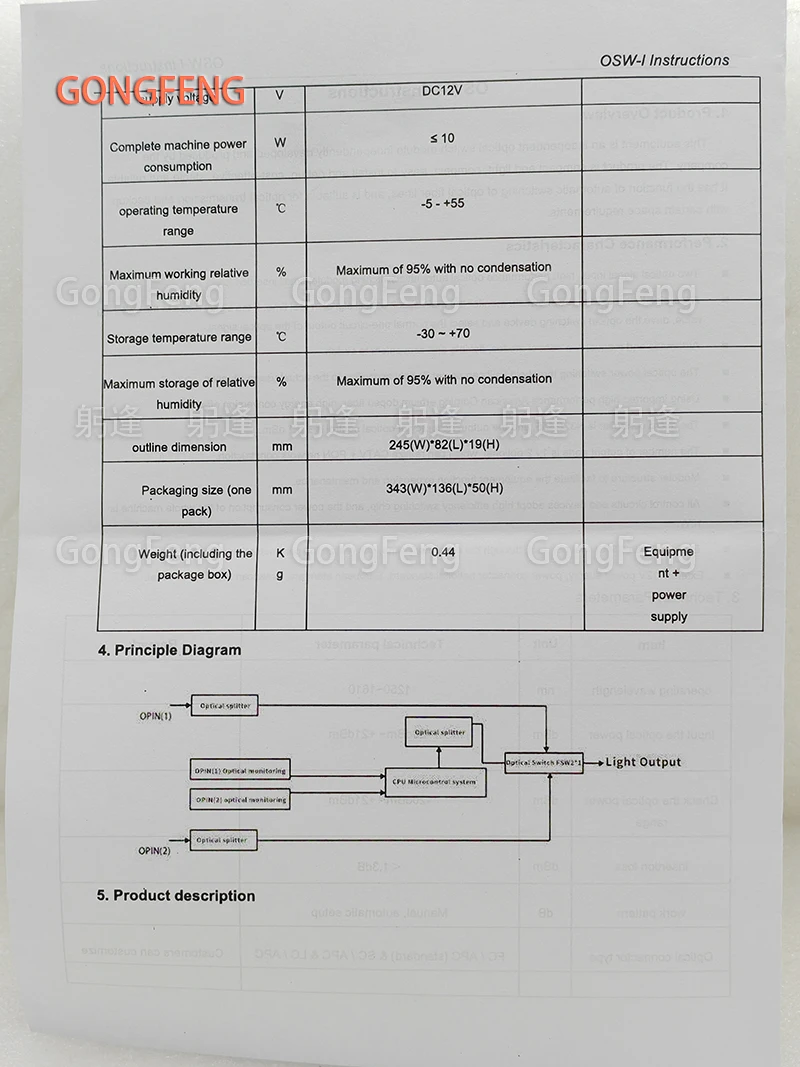

Dimensión del contorno

mm

245 (ancho)×82 (largo)×19 (H)

Tamaño del embalaje (un paquete)

Mm

343 (ancho)×136 (largo)×50 (H)

Peso（incluyendo la caja del paquete）

kg

0.44

Observaciones:

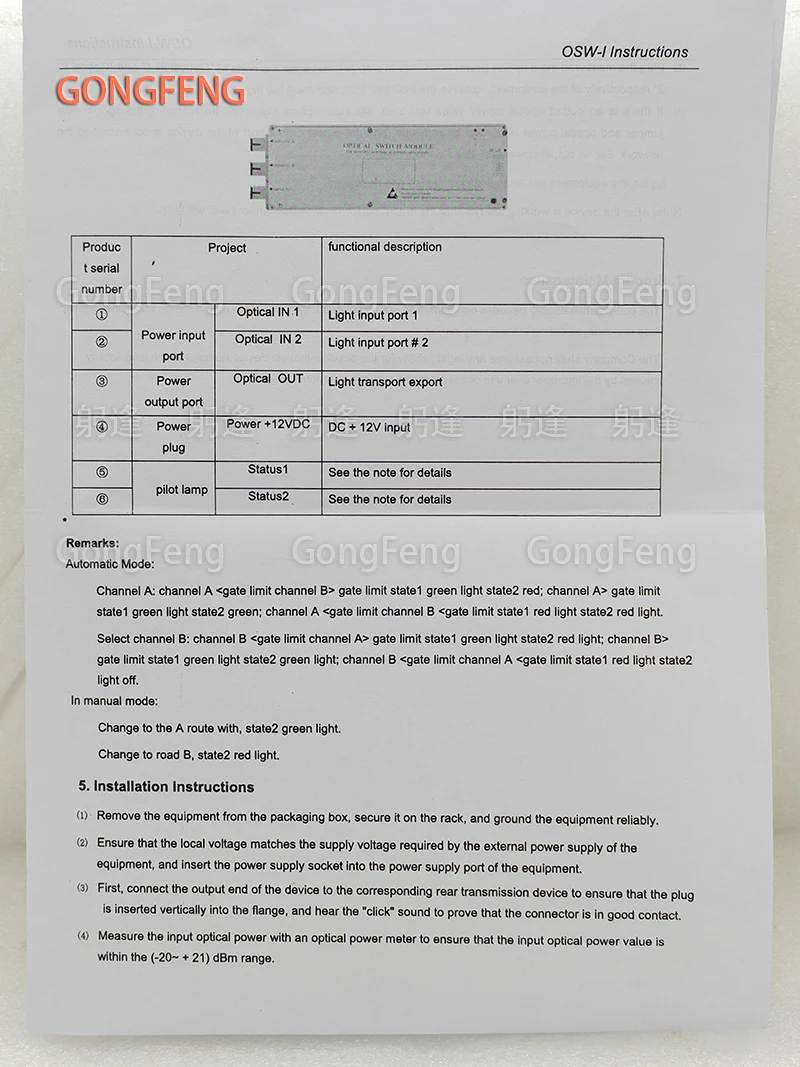

Modo automático:

Canal A: canal A canal límite de puerta B estado límite de puerta1 estado de luz verde2 rojo;canal A estado límite de puerta1 estado de luz verde2 verde;canal A canal límite de puerta B estado límite de puerta1 estado de luz roja2 estado de límite de puerta de luz roja1 estado de luz verde2 luz verde;Canal B canal límite de puerta A estado límite de puerta1 estado de luz roja2 luz apagada.

Seleccione el canal B: canal B canal límite de puerta A estado límite de puerta1 estado de luz verde2 luz roja; canal B

En modo manual:

Cambie a la ruta A con luz verde state2.

Cambia a la carretera B, luz roja de estado2.

5.Instrucciones de instalación

(1) Retire el equipo de la caja de embalaje, asegúrelo en el estante y conecte el equipo de manera confiable.

(2) Asegúrese de que el voltaje local coincida con el voltaje de suministro requerido por la fuente de alimentación externa del

equipo e inserte la toma de corriente en el puerto de alimentación del equipo.

(3) Primero, conecte el extremo de salida del dispositivo al dispositivo de transmisión trasera correspondiente para asegurarse de que el enchufe

se inserta verticalmente en la brida y escucha el sonido de "clic" para demostrar que el conector está en buen contacto.

(4) Mida la potencia óptica de entrada con un medidor de potencia óptica para asegurarse de que el valor de potencia óptica de entrada esté dentro del rango (-20-+21) dBm.

(5) Conecte el conector de alimentación óptica de entrada medido en el paso (3) e ingrese los puertos "Óptico IN 1" y "Óptico IN 2" respectivamente del equipo, observe la luz indicadora y cumpla con la luz indicadora en el "Nota".

(6) Si hay un paso de prueba del valor de potencia óptica de salida, se eliminará la señal óptica de entrada, se eliminará el puente de fibra óptica y el medidor de potencia óptica y el puerto de salida de potencia del dispositivo se conectará a la red.Para no realizar pruebas de potencia de salida, este paso se puede omitir.

Hasta ahora, el equipo ha sido instalado, probado y depurado.

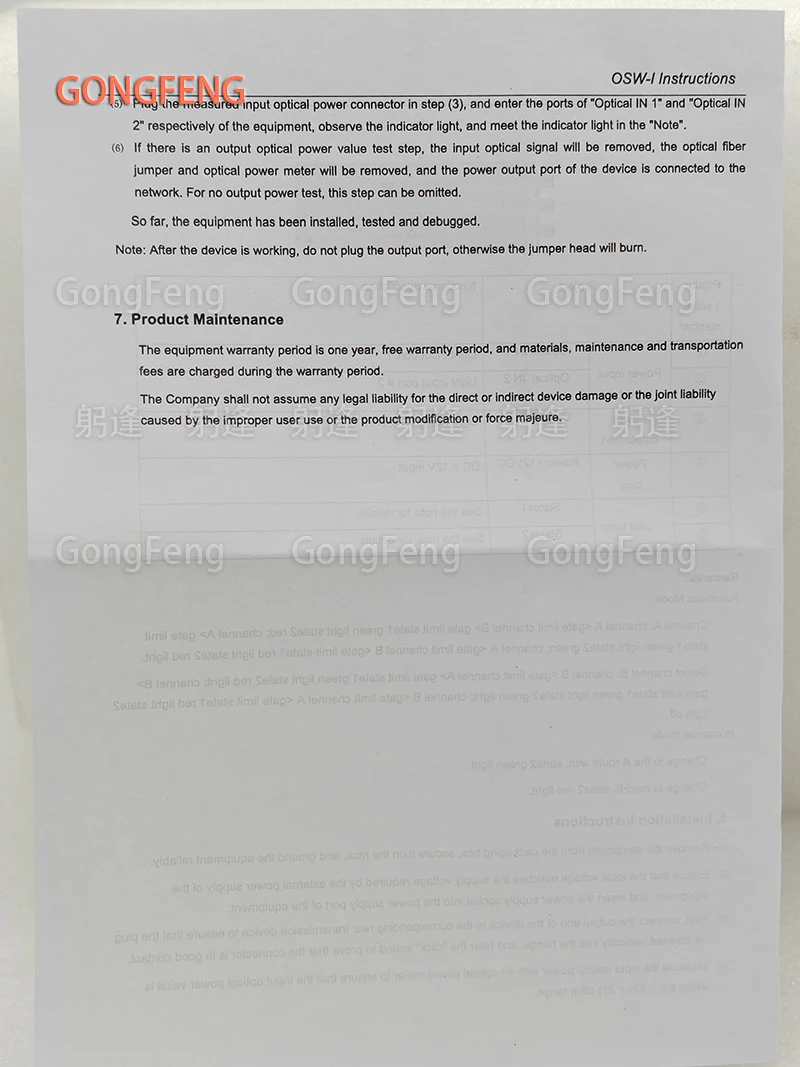

Nota: Después de que el dispositivo esté funcionando, no conecte el puerto de salida, de lo contrario el cabezal del puente se quemará.

7.Mantenimiento del producto

El período de garantía del equipo es de un año, el período de garantía gratuito y los materiales, mantenimiento y tarifas de transporte se cobran durante el período de garantía.

La Compañía no asumirá ninguna responsabilidad legal por el daño directo o indirecto del dispositivo o la responsabilidad conjunta causada por el uso inadecuado del usuario o la modificación del producto o fuerza mayor.
