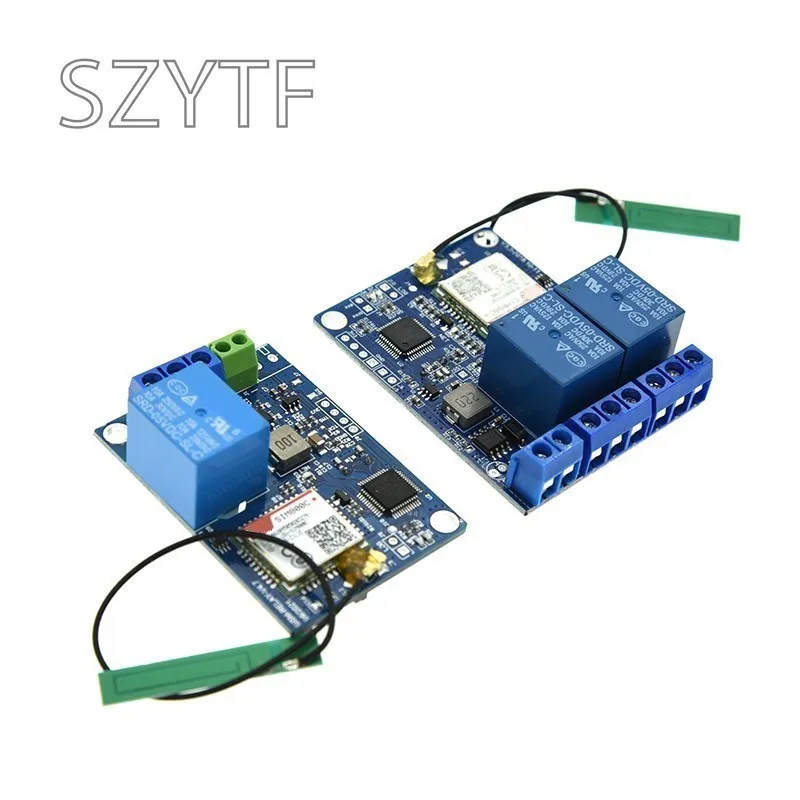

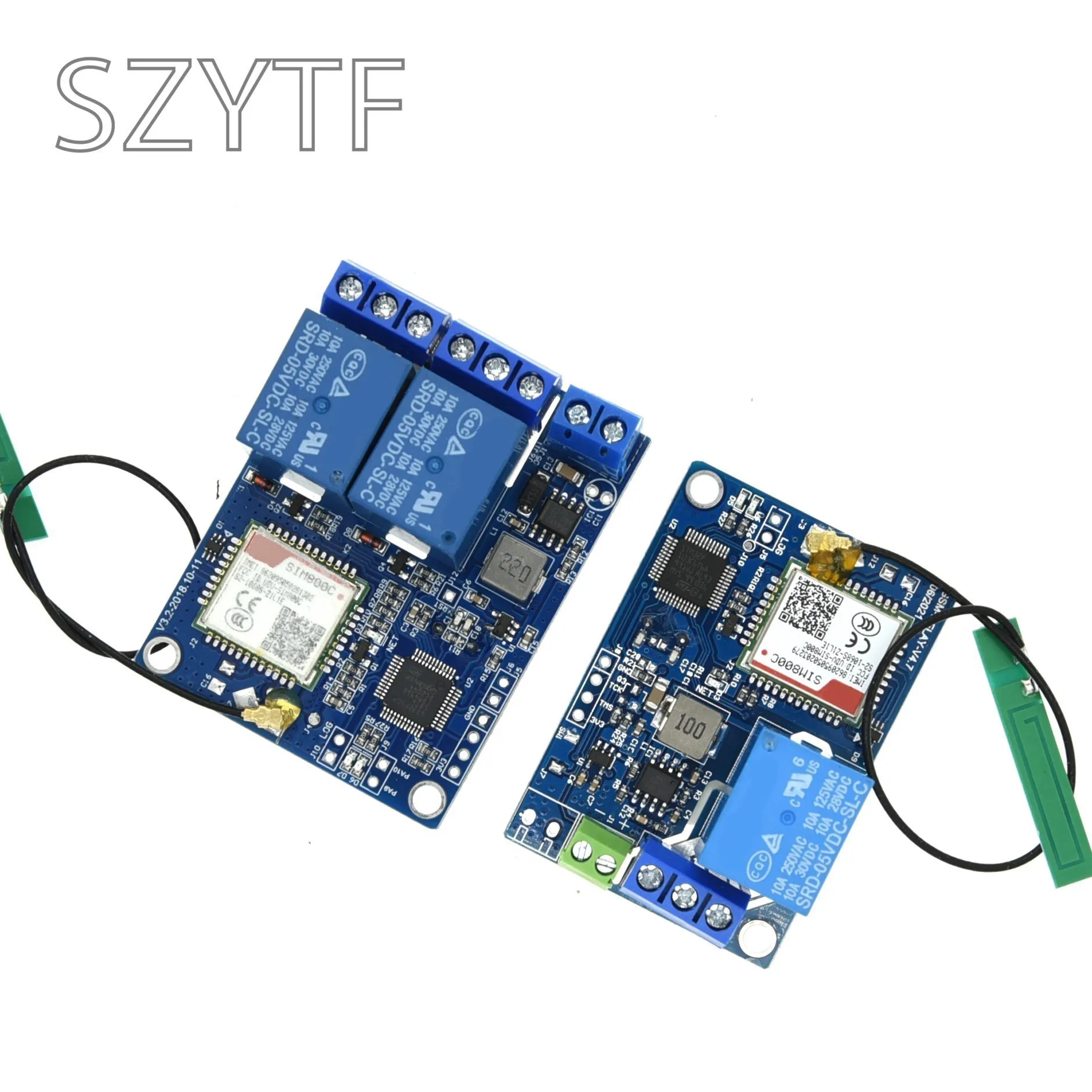

Descripción del producto

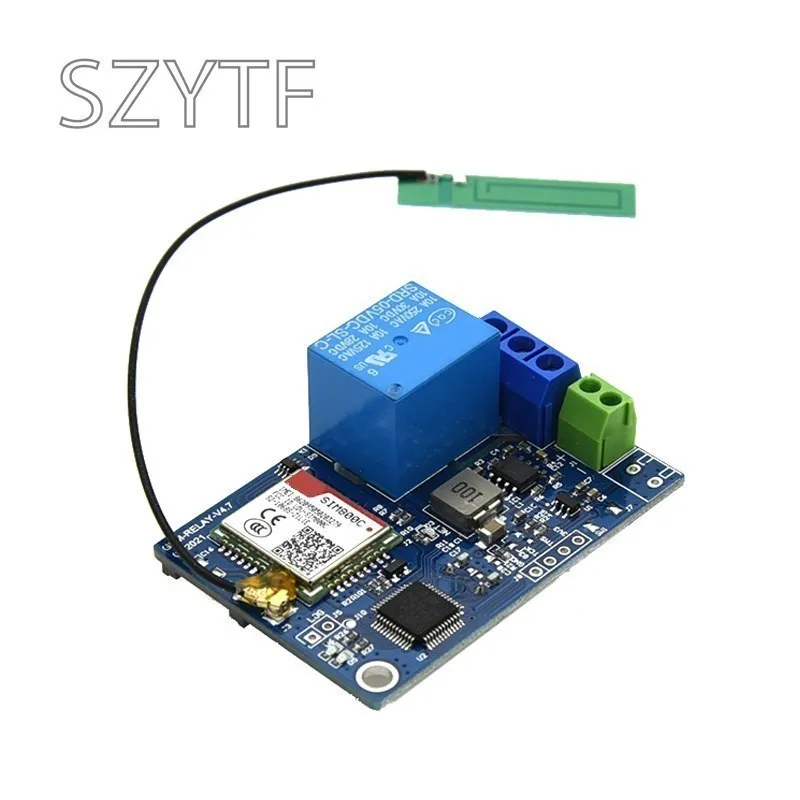

Controlador SMS GSM de 1 canal
Introducción del producto
Interfaz de fuente de alimentación:
Interfaz de salida de relé:
Portatarjetas SIM:
Interfaz reservada:
Luz LED:
EquipoEstado NT
Alimentado
Fallo del equipo
Fallo del equipo
Equipo listo
El dispositivo recibe SMS
D6
Normalmente en
Normalmente en
Normalmente en
Parpadea cada 1 segundo
D6 D5 destellos
Alternativamente
D5
Normalmente en
Sigue encendiéndolo.
Apagar
Apagar
D6 D5 destellos
Alternativamente
D3
Apagar
Parpadea de vez en cuando
Un segundo y unoSegundo descuento
Un segundo y unoTres segundos de descuento
Un segundo y unoTres segundos de descuento
Instrucciones de uso
Para el siguiente ejemplo, suponga que la clave del dispositivo es 123456 y el número de autorización es 18846919911.
Configuración del número de autorización:
Formato: * clave * # número de teléfono de 11 dígitos #. Después de que la configuración sea exitosa, el dispositivo responderá un mensaje de texto con el número de teléfono de 11 dígitos establecido OK. El comando enviado es: * 123456 * #18846919911 #. El sistema responde al número S: 18846919911 set OK.
Configuración de teclas:
Formato: * Clave ** Clave de 6 bits *. Después de que la configuración sea exitosa, el dispositivo responderá un mensaje con el siguiente contenido: Conjunto de teclas de 6 dígitos OK. Para exPor ejemplo, si la clave del sistema es 123456 y la clave a cambiar es 666666, ejecute el siguiente comando: * 123456 ** 666666 * El sistema responde con el código SYs: 666666 Set OK.
Cambiar la configuración del contenido de la alarma:
Formato: * KEY * & content &, el contenido solo admite dígitos, signos de puntuación o letras, la longitud máxima es 11. Después de que la configuración sea correcta, el dispositivo envía un mensaje SMS que contiene el siguiente contenido: SYS ArmMessage: Set ok. Por ejemplo, si la clave del sistema es 123456 y el contenido a cambiar es ceshil, Ejecute el siguiente comando: * 123456 * & ceshi1 y el sistema responde con el mensaje SYs Arm: ceshi1 Establecer OK. Modo de trabajo del dispositivo de control: hay 4 tipos. Formato: * KEY * So0000x $ wherE X es 1234. Después de que la configuración sea exitosa, el dispositivo responde con el mensaje SYs Mode: X Set OK! . ¡Si el dispositivo está configurado para funcionar en modo 1, envíe el comando: * 123456 * SO00001 $, y el sistema responde con el mensaje: SYsMode: 1 Set OK!
A continuación se describe el modo de control en varios modos:
1. Cuando El dispositivo funciona en modo 1: suena el teléfono móvil. Cuando el relé del dispositivo se desconecta, el usuario hace una llamada telefónica a la tarjeta del dispositivo con el teléfono móvil autorizado, la campana se colgará automáticamente después de 3 sonidos, Y el relé estará en estado de succión. El usuario está haciendo una llamada telefónica al dispositivo con un teléfono móvil. El segundo anillo se cuelga automáticamente y el relé se desconecta. En este modo de control, se guardará el estado del relé.
2. Cuando El dispositivo funciona en el modo 2: control del teléfono móvil. El usuario utiliza el teléfono móvil autorizado para llamar a la tarjeta en el dispositivo. Después de que la llamada esté conectada (no conectada), el relé estará en estado de succión. Después de que el usuario cuelgue el teléfono o no responda debido al tiempo de espera, El relé está desconectado. Este modo de control, el estado del relé no se guarda.
3. Cuando el dispositivo funciona en modo 3, es decir, control de toque de teléfono móvil. El usuario llama a la tarjeta en el dispositivo con un teléfono móvil autorizado. Cuando la llamada se inicia, el relé se fusionará durante 1-2 segundos. Luego el relé se desconecta y la llamada se cuelga automáticamente. En este modo de control, el estado del relé no se guarda.
4. Cuando El dispositivo funciona en modo 4, es decir, control SMS. Cuando el usuario envía un cambio al dispositivo desde un teléfono móvil autorizado, el relé se cierra o se desconecta. Para estos dos comandos, el estado del relé se guarda; cuando el usuario envía un comando de punto al dispositivo con un teléfono móvil autorizado, el relé absorberá y se fusionará durante 1-2 segundos, Y luego el relé está en estado desconectado. El estado del relé no se guardará con este comando. Cuando el usuario envía un comando on + TIME al dispositivo desde un teléfono móvil autorizado, el relé fusionará el comando y continuará durante el tiempo establecido por el usuario, y luego el relé estará en estado apagado. Este comando no guardará el estado del relé.
El usuario solo necesita enviar una palabra, encendido, apagado, Comando de verificación, puede controlar el interruptor de relé y el Comando de relé de consulta. Si el usuario controla el relé para que se cierre, el contenido del mensaje es: Abrir.
Empezar a usar
Hay tres pasos en total: 1 es la conexión de hardware; 2 es enviar SMS para modificar los parámetros del dispositivo; 3 es hacer una llamada telefónica o enviar un relé de control SMS.
Preparaciones de Hardware:
Después de obtener el dispositivo, SIM Inserte una tarjeta (tarjeta móvil o Unicom) y encienda el dispositivo. Después de que el indicador D2 en el dispositivo parpadee, el sistema comienza a enviar mensajes de SM para configurar el controlador.
Configuración de SMS:
Primero, se envía un mensaje de autorización, que permite al dispositivo identificar qué número de teléfono puede controlar el dispositivo. Por ejemplo, 13477773699 es un número A y 15556664464 es un número B. Edite SMS * 123456 * #15556664464 # con cualquier tarjeta de teléfono móvil y envíela al número A. Después de que la modificación sea exitosa, el teléfono móvil recibe un mensaje de respuesta del dispositivo. El usuario también puede enviar un mensaje para cambiar la clave secreta (si se cambia la clave secreta no afecta la salida de voltaje del PIN de control de configuración, solo por seguridad, para evitar que otras personas cambien los parámetros del sistema maliciosamente).
Estado de funcionamiento del relé de configuración SMS:
Una vez completado el trabajo anterior, el teléfono móvil insertado en la TARJETA B puede usarse para enviar, apagar, verificar y otros comandos al dispositivo (tarjeta A) para controlar y consultar el estado del dispositivo.
El contenido del mensaje se establece en 01. Si el cliente necesita establecer el intervalo de tiempo de 11 minutos, el contenido del mensaje se establece en 11.
Gráfico de cableado

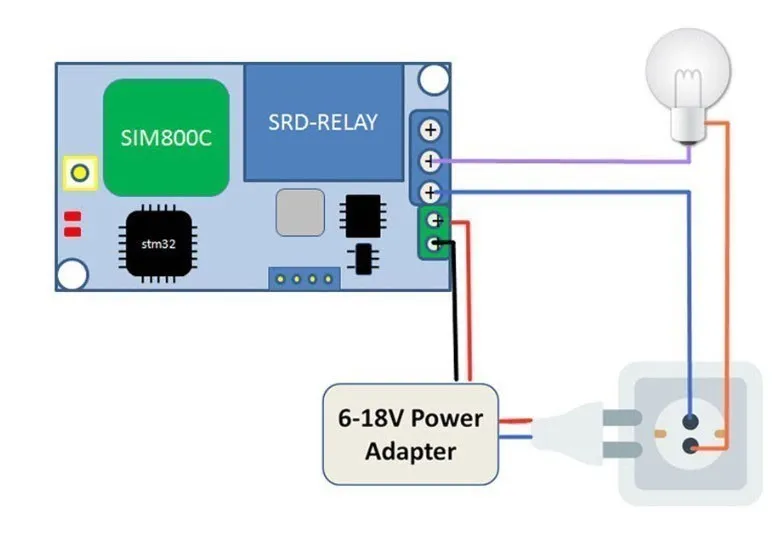

Diagrama de cableado de control de dispositivos de baja potencia

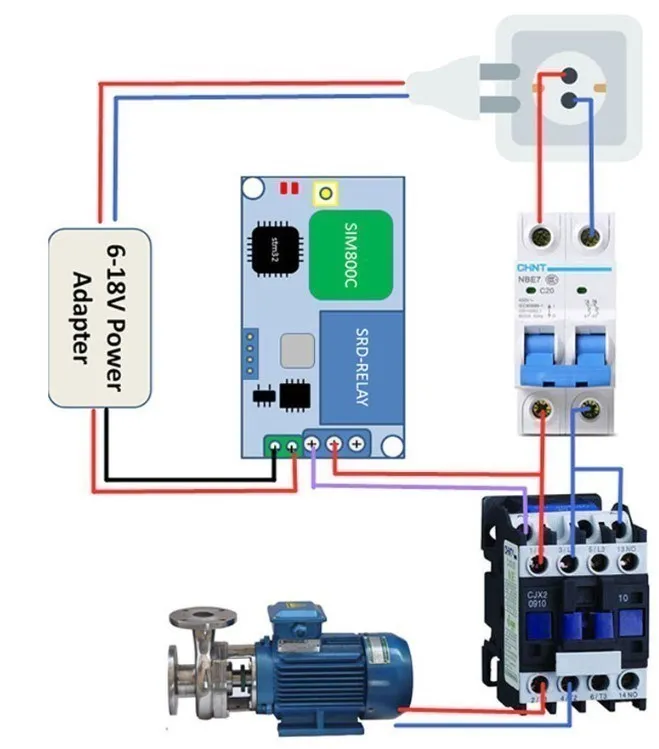

Diagrama de cableado de control de equipos de alta potencia

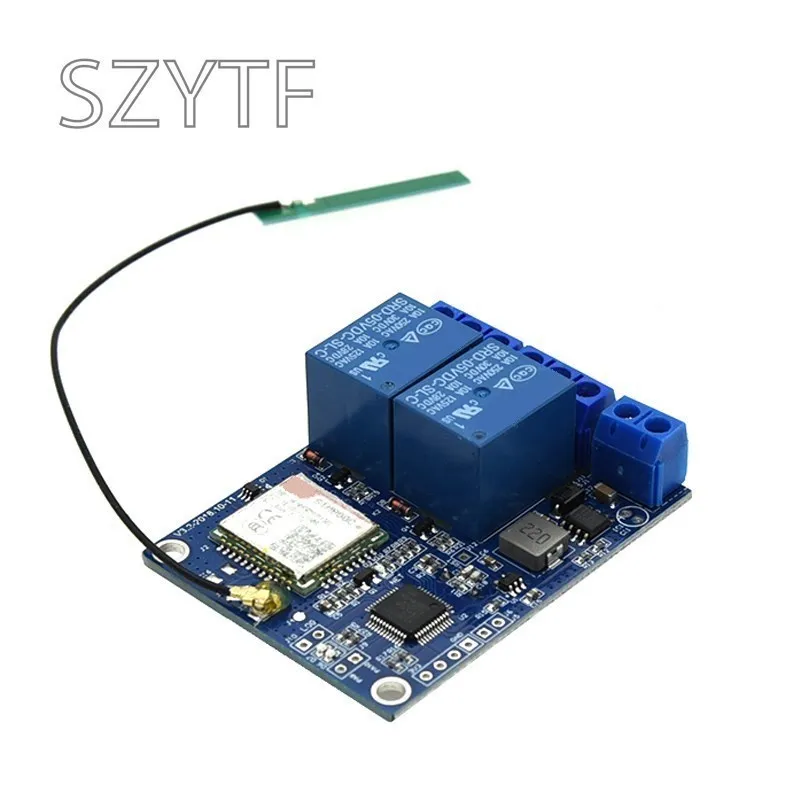

Controlador SMS GSM de 2 canales
Introducción del producto
Total dDescripción:
1. Controle o consulte la salida de relé o el estado del dispositivo enviando mensajes SMS con el contenido de encendido 1, APAGADO 1, encendido 2, apagado 2 y consulta.
El estado del relé se almacena en el dispositivo y se puede restaurar al estado anterior al corte de energía cuando se enciende de nuevo. El control solo puede Ser enviados por números autorizados, que se guardan en el dispositivo.
3. Puede cambiar el número de autorización por SMS. Al cambiar el número de autorización, debe verificar el cambio con una clave guardada en el dispositivo. La clave secreta se puede cambiar por SMS, y se requiere la autenticación de la clave anterior para cambiar la clave secreta.
Descripción de la interfaz de hardware:
Interfaz de fuente de alimentación 2,1: dos pines, espaciado de 5,0mm, marcado con VCCGND. Voltaje de alimentación: 9v-36V. Cuando use una fuente de alimentación de 5V, asegúrese de que la corriente sea de 1,5 A o superior. Interfaz de salida de dos relés: espaciado de 5,0mm. COM1,A1,B1 y COM2,A2,B2.
Soporte de tarjeta Micro-SIM 2,2: el soporte de la tarjeta SIM está en la parte posterior de la placa y es un soporte tipo concha. Inserte la tarjeta SIM cuando el sistema esté apagado. Compatible con móvil, tarjeta Unicom 3G4G, no admite tarjeta de telecomunicaciones.
Parámetros:
3,1 Voltaje de alimentación: 9V-36V. La corriente debe ser de 1,0 A o superior.
3,2 luces LED: tres luces LED, respectivamente D6 (WORK),D7(ERR) y D3(NET). Donde: D3 es el indicador de red. Después de encender el sistema, porque GSM no ha registrado la red, este indicador LED parpadea durante un segundo encendido y un segundo apagado. Después de aproximadamente 10 Segundos, cuando GSM esté registrado en la red, la luz LED parpadeará durante 1 segundo encendido y 3 segundos apagado. D6 indica el Indicador de funcionamiento del sistema. Cuando el sistema esté encendido, la luz LED se encenderá. Cuando el sistema esté listo, la luz LED se apagará en 1,5 segundos y parpadeará durante 1 y 5 segundos. En este momento, se puede enviar SMS al dispositivo. D7 es el indicador de estado de error del sistema. Cuando el LED se enciende, generalmente significa que la tarjeta SIM no está insertada correctamente. Instale la tarjeta SIM.
Capacidad de salida de relé 3,3: se selecciona relé 250V10A.
3,4 Tamaño del producto: 45mm * 50mm.
La configuración predeterminada es la siguiente:
Cuando el sistema realiza cualquier configuración, la configuración predeterminada es: clave secreta, 123456; Número de autorización 1:15124532672, Número de autorización 2:15124532672 y Número de autorización 3:15124532672.
Configuración de SMS:
4,1 Configuración del número de autorización: Formato: * clave * # número de teléfono del número de teléfono de. Después de que la configuración se realice correctamente, el dispositivo envía un mensaje SMS que contiene el siguiente contenido: User1 (o User2 o User3) Número: el número de 11 dígitos está configurado ¡OK! . La clave inicial del sistema es 123456, y N es el primer Al tercer número de autorización. Si la clave del sistema es 123456 y el primer número de autorización que se debe configurar es 18846919911, ejecute el siguiente comando: * 123456 * #118846919911 # El sistema responde con el siguiente mensaje: Número de usuario: ¡El 18846919911 está listo!
Configuración de teclas 4,2: Formato: * Clave original de 6 bits * Clave nueva de 6 bits *. Después de que la configuración sea exitosa, el dispositivo envía un mensaje que contiene la clave secreta de 6 bits setOK. Por ejemplo, si la clave del sistema es la nueva clave 123456 y es 666666, ejecute el siguiente comando: * 123456 ** 666666 * El sistema responde con el código Sys: 666666 está configurado como correcto.
4,3 Configure el estado del relé, y el comando estará encendido 1, APAGADO 1, encendido 2, apagado 2. ¡REALY1 activado! ¡O REALY1 puesta en marcha! ¡REALY2 puesto! ¡O REALY2!
4,4 Consultando el estado de dos relés, el comando es Query. El sistema volverá al estado del relé.
