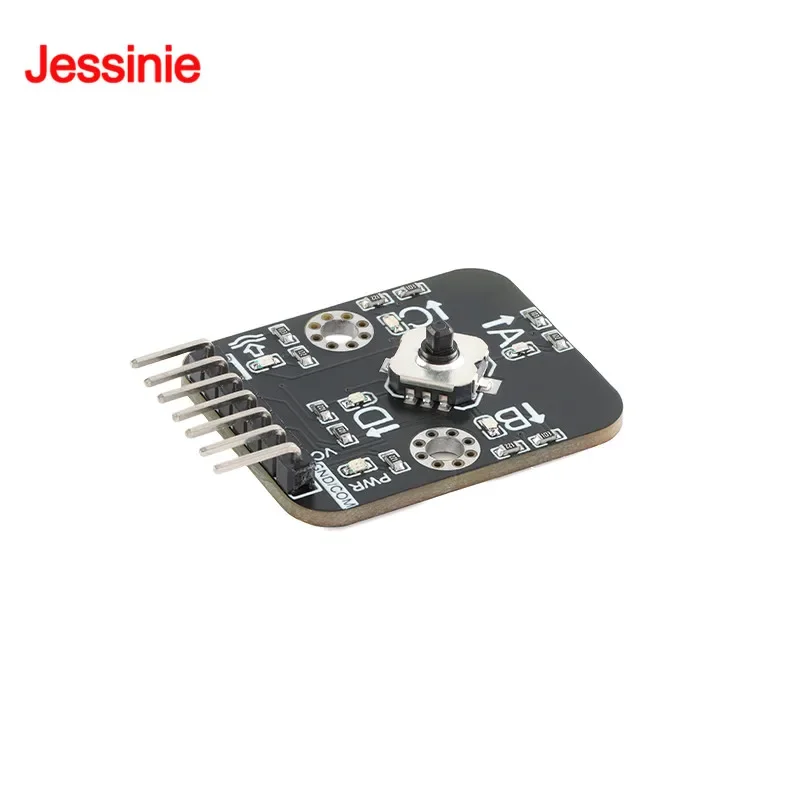

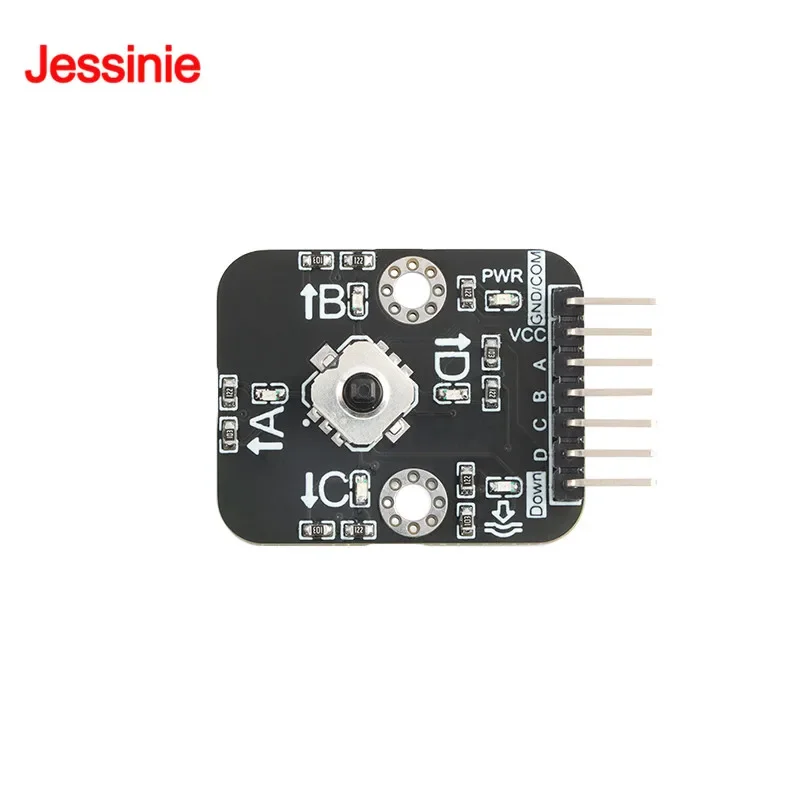

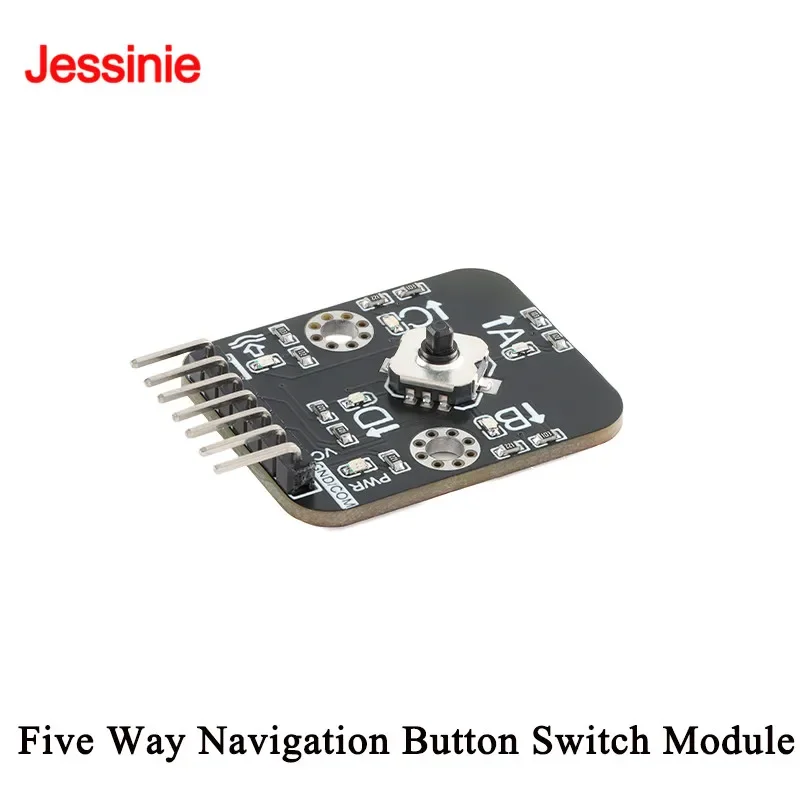

Módulo de interruptor de botón de navegación de cinco vías Original, microcontrolador de Joystick 5D, experimento de botón de interruptor de teclado independiente

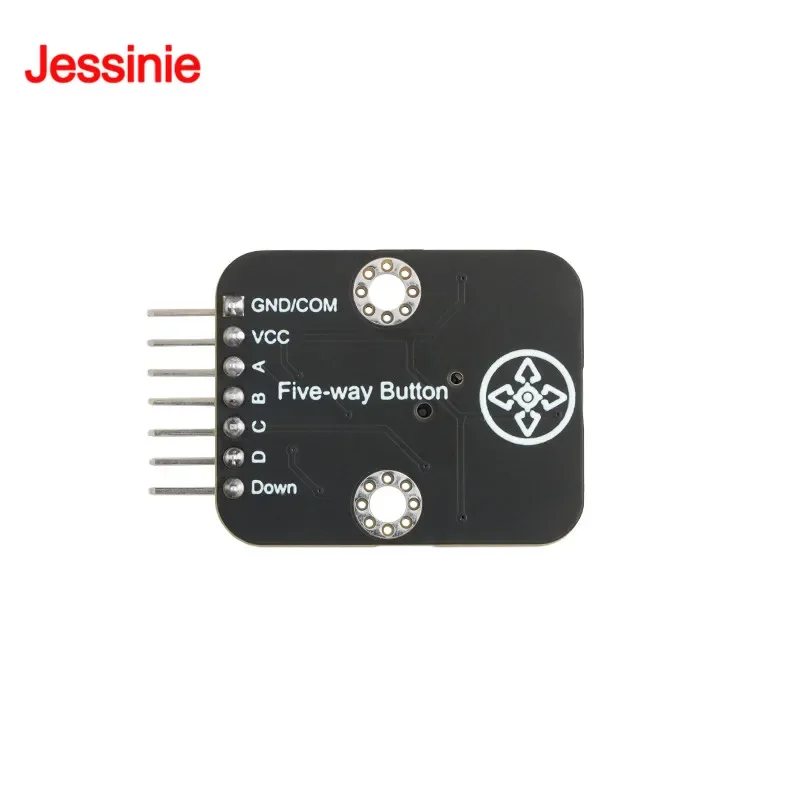

Este módulo puede simular acciones en cinco direcciones: arriba, abajo, izquierda, derecha y vertical (abajo).Cada una de las cinco direcciones es un interruptor que emite un voltaje de señal de nivel alto y bajo para su uso mediante la placa de desarrollo del microcontrolador o módulos que requieren control de señal de nivel alto y bajo.Cuando se presiona el interruptor en cada dirección, el LED indicador correspondiente se enciende y se apaga cuando se suelta.Después del encendido, el LED indicador de alimentación del módulo permanece encendido.El terminal negativo de la fuente de alimentación GND y el terminal común COM del interruptor de cinco vías comparten un pin.Cuando el módulo no está encendido, las cinco direcciones A, D, C, D, abajo y el terminal común COM forman cinco interruptores independientes comunes para su uso.Por lo tanto, este módulo tiene dos métodos de uso.Cuando se enciende, genera señales de nivel alto y bajo para cinco acciones direccionales a través de botones.Cuando no está encendido o conectado a VCC y GND, se utiliza como cinco interruptores pequeños independientes comunes.

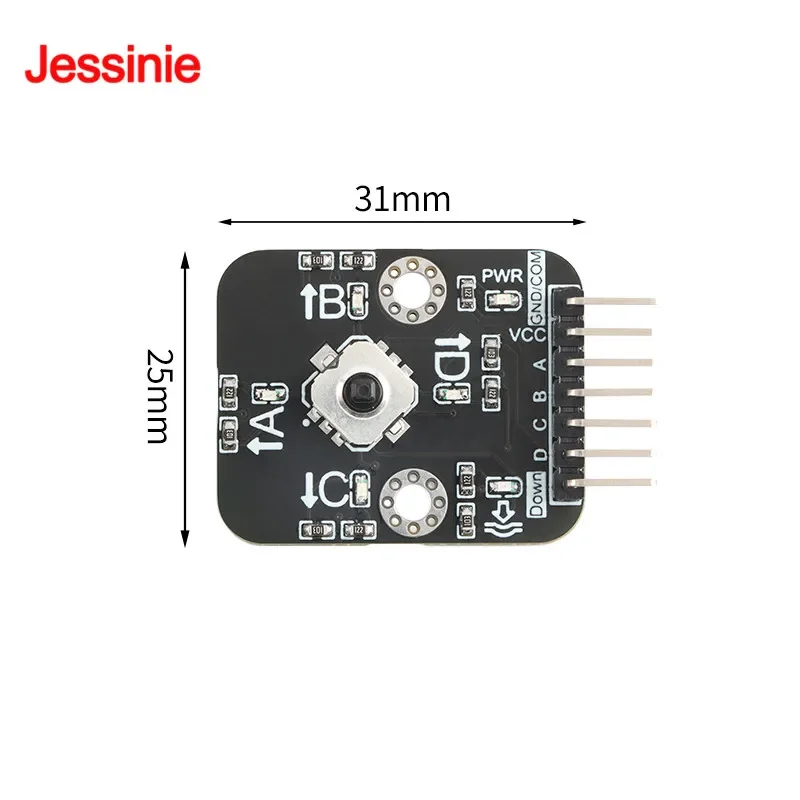

Fuente de alimentación: 3,3 V o 5 V, los niveles alto y bajo correspondientes a los valores de voltaje emitidos por los pines en cada dirección. Cuando el interruptor no está activado, emite un nivel alto y cuando el interruptor está activado, emite un nivel bajo. Tamaño del orificio de instalación: 3 mm.
