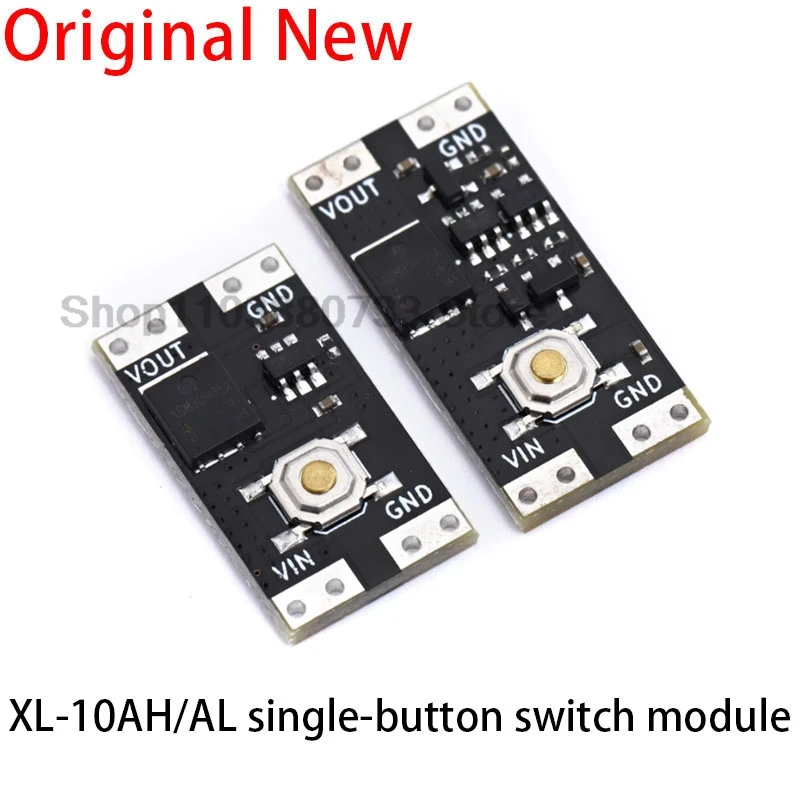

Módulo de interruptor biestable de un solo botón, 1/5 Uds., 3,5-5,4 V, 4,5-26V, 300nA, 1,3uA, carga 10A, baja potencia, amplio voltaje, Micro una tecla

Introducción al módulo:

Los XL-10AH y XL-10AL son versiones de amplio voltaje y bajo consumo, respectivamente.Esta serie de módulos puede lograr la misma función que los interruptores autoblocantes tocando ligeramente el interruptor para encender y apagar la alimentación.Pueden soportar una carga con una corriente máxima de interruptor de 10 A y su consumo de energía es extremadamente bajo cuando están apagados.La versión de consumo de energía XL-10AL puede admitir 3.5-5 Trabajando a un voltaje de 5 V, el consumo de energía estática en estado apagado es de aproximadamente 300 na, mientras que la versión de amplio voltaje XL-10 AH puede admitir un amplio rango de voltaje de 4.5-26 V y el consumo de energía estática en el estado apagado es de aproximadamente 1.3ua.El excelente rendimiento del módulo cubre el voltaje de funcionamiento y el funcionamiento necesario para la mayoría de las cargas de CC.El diseño de tamaño pequeño tampoco ocupa demasiado espacio en su dispositivo.Para la parte del botón, si desea utilizar otros estilos de botones, también puede conectar varios otros estilos de botones táctiles a nuestro tablero de control de interruptores a través de cables.

Introducción de parámetros:

Modelo: XL-10AL/XL-10AH

Voltaje de trabajo:

XL-10AL: 3 5-5,4 V

XL-10AH: 4 5-26V

Consumo de energía estática: (la prueba de muestreo tiene una desviación pero no es significativa)

XL-10AL: 300na (medición de voltaje de 5V)

XL-10AH: 1 3ua (medición de voltaje de 12V)

Corriente de carga:

XL-10AL: 10A (prueba de voltaje de 5V durante 30 minutos)

XL-10AH: 10A (prueba de voltaje de 12V durante 30 minutos)

Caída de presión:

XL-10AL: 130mv (medición 5V 10A)

XL-10AH: 120 mv (medición de voltaje 12V 10A)

4、 Precauciones

1.En cuanto a la corriente de carga, XL-10AL puede funcionar durante mucho tiempo a 5 V y puede estar muy caliente.Sin embargo, después de una prueba de funcionamiento de 30 minutos a temperatura ambiente de alrededor de 25 minutos.° C, no se recomienda funcionar con un voltaje inferior a 4 V con una corriente grande de 10 A.En bajo voltaje, el calentamiento será demasiado alto y será fácil quemar el módulo.No se recomienda que la corriente XL-10AH 10A funcione para un voltaje inferior a 7V.

2.En el caso de corriente baja, el voltaje de entrada del módulo es básicamente igual al voltaje de salida.Con una corriente alta de 10 A, el MAX puede alcanzar los 170 mv, lo cual es difícil de evitar, por lo que hay que aceptar este fenómeno.

3.Cuando utilice el módulo, no toque los puertos de entrada y salida del módulo con las manos u otros objetos con electricidad estática o baja resistencia, ya que esto puede causar un funcionamiento inestable del módulo.

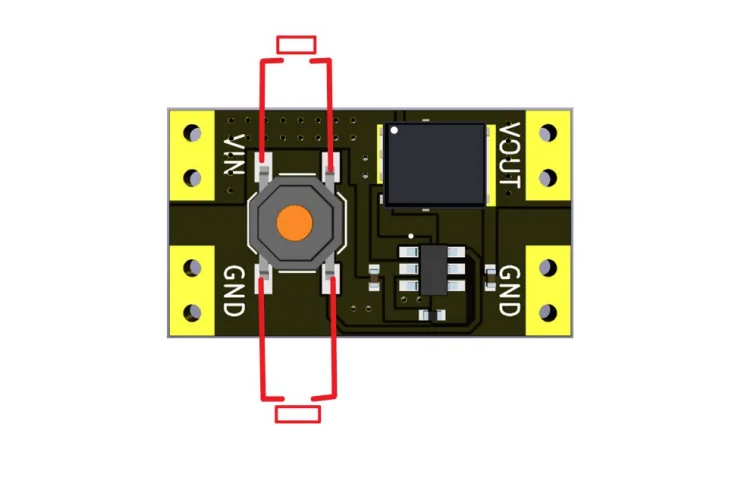

4.En cuanto a conectar sus propios botones externamente, puede consultar la siguiente figura para conectar su línea de conexión a sus botones,

Nota:

La instalación de módulos electrónicos requiere conocimientos básicos y requiere cierta base electrónica profesional y capacidad práctica.¡Compre con cuidado!

Debido a los diferentes monitores y efectos de la luz, el color real del artículo puede ser ligeramente diferente al color mostrado en las imágenes.¡Gracias!

Permita una desviación de medición de 1-2 cm debido a la medición manual.
