Descripción
Instrucciones generales:
AD9833 es un generador de onda sinusoidal, onda triangular y salida de onda cuadrada programable de baja potencia.Debe generarse en varios tipos de aplicaciones de detección, implementación y reflectometría de dominio del tiempo (TDR) de formas de onda.La frecuencia y la fase de salida son todos un software programable, que se puede ajustar fácilmente.No se necesitan componentes externos.El registro de frecuencia tiene 28 bits de ancho: la frecuencia de reloj es de 25 MHz, lo que puede alcanzar una resolución de 0,1 Hz; la frecuencia de reloj del AD9833 es de 1 MHz, que se puede sintonizar a una resolución de 0,004 Hz.
AD9833 tiene una interfaz serie estándar, que permite conectar el dispositivo directamente a diferentes microprocesadores.El dispositivo utiliza un reloj serie externo para escribir datos o información al dispositivo de control.
El modelo AD9833WBRMZ-REEL se puede controlar para cumplir con los requisitos de calidad y confiabilidad de las aplicaciones automotrices.Tenga en cuenta que las especificaciones del automóvil de este modelo pueden ser diferentes del modelo comercial; por lo tanto, el diseñador debe leer atentamente la parte específica de esta hoja de datos.Sólo se pueden utilizar productos indicadores de grado automotriz en aplicaciones automotrices.Comuníquese con la cuenta representativa de su empresa ADI local para solicitar información de productos específicos y obtener informes específicos sobre confiabilidad del automóvil para estos modelos.
AD9833 escribe a través de la línea de interfaz serie.La frecuencia del reloj de funcionamiento de esta interfaz serie es de hasta 40 MHz y el estándar es compatible con DSP y microcontrolador.El dispositivo funciona con una fuente de alimentación de 2,3 V 5,5 V.
AD9833 tiene función de apagado (SLEEP).Esto puede apagar las partes no utilizadas del dispositivo, minimizando así el consumo de energía; por ejemplo, el DAC se puede apagar cuando se genera el reloj de salida.
Características:
Frecuencia y fase programables digitalmente
12,65 mW 3 V
Rango de frecuencia de salida de 0 MHz a 12,5 MHz
Resolución de bits: reloj de referencia de 0,1 Hz a 25 MHz
Salida de onda sinusoidal, onda triangular y onda cuadrada
Fuente de alimentación de 2,3 V a 5,5 V
No se requieren componentes externos
Línea de interfaz SPI
Rango de temperatura extendido: 6 140°C a +105°C
Opción de apagado
Frecuencia de actualización: 25 (máximo)
Valor máximo de VOUT: 0,65 V.
VOUT mínimo: 38mV
Coeficiente de temperatura VOUT: 200°
Entrada de alto voltaje: 1,7-2,8 V.
Entrada de bajo voltaje: 0,5-0,7 V.
Corriente de entrada: 10 & micro; uno
Capacidad de entrada: 3pF
La temperatura de funcionamiento es 6 140°C a +105°C; la especificación típica es 25°C
Tamaño: 17*12mm/0,66*0,47"
Cantidad: 1 pieza
El paquete incluye:

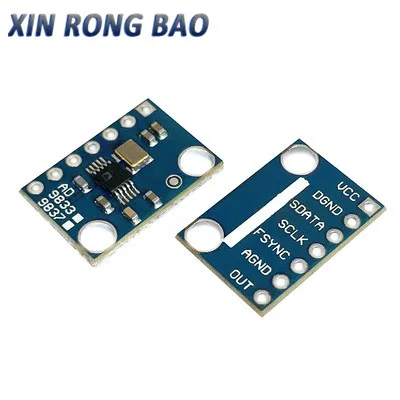

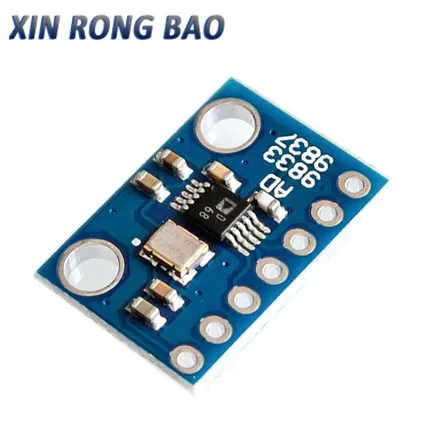

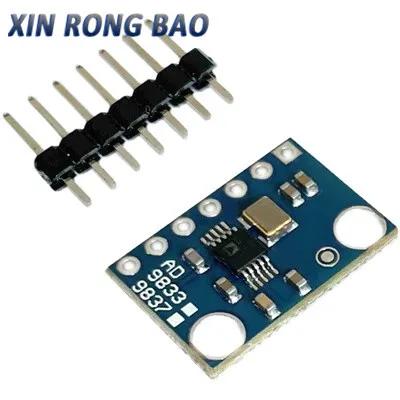

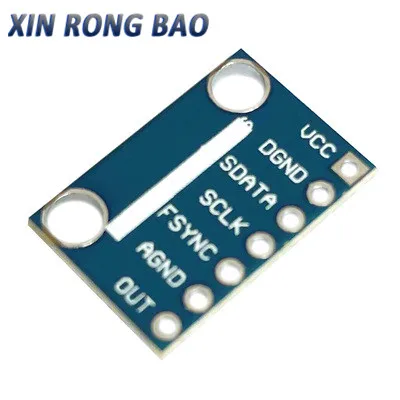

1 módulo generador de señal
