Características del producto:

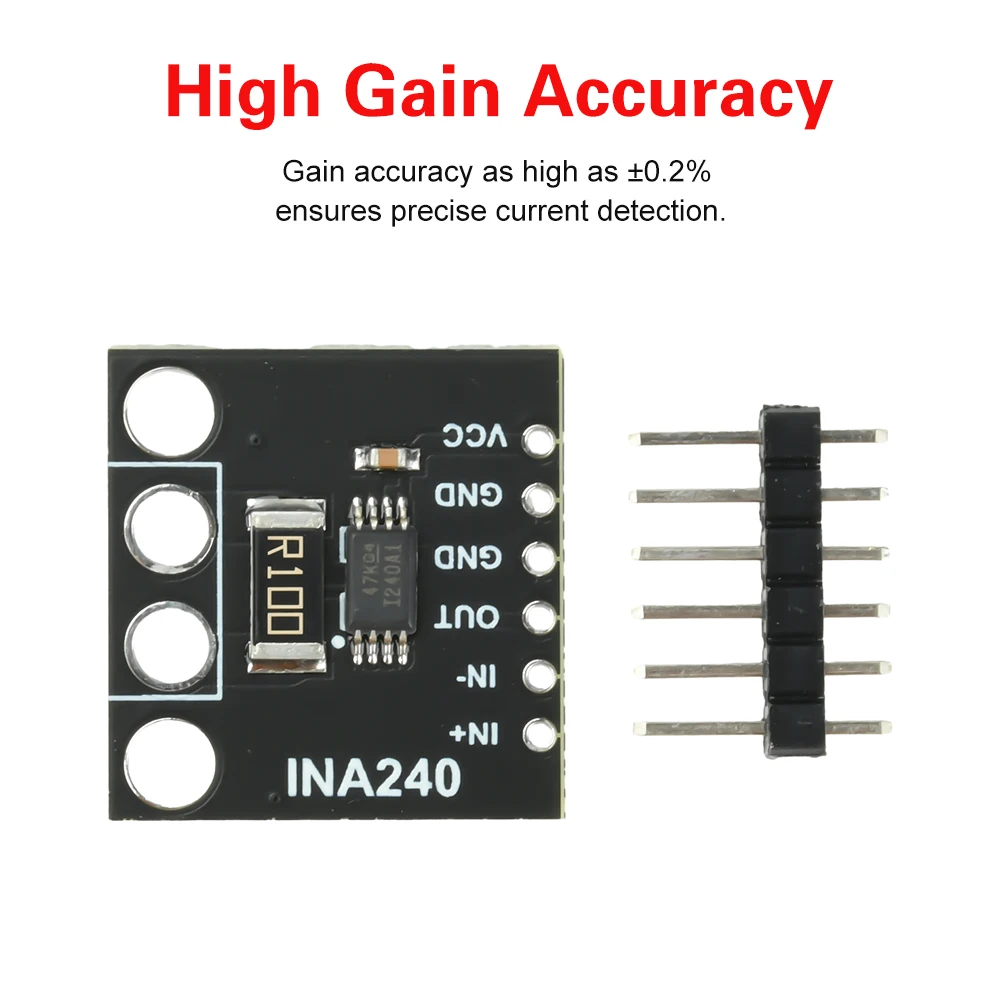

1.La precisión de la ganancia es tan alta como ± 0,2%, lo que garantiza una detección precisa de la corriente.

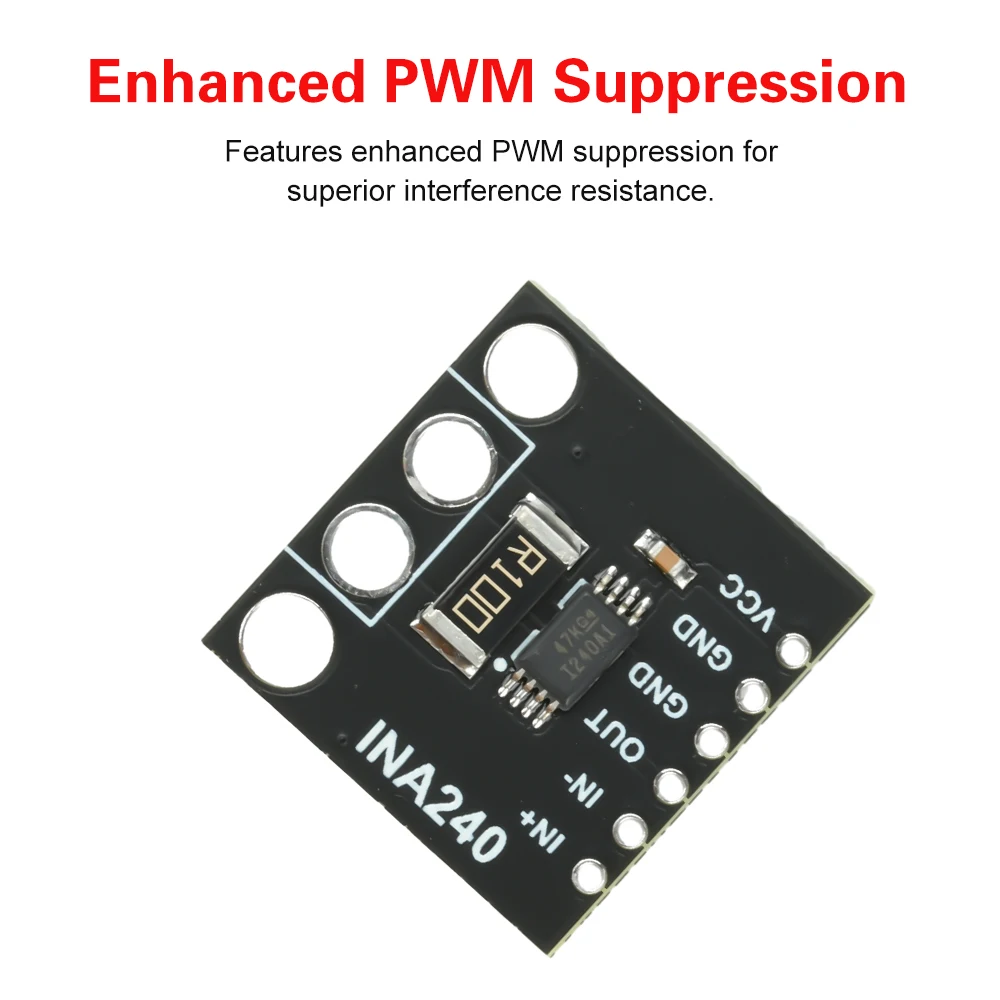

2.Tiene una supresión PWM mejorada y una fuerte capacidad antiinterferente.

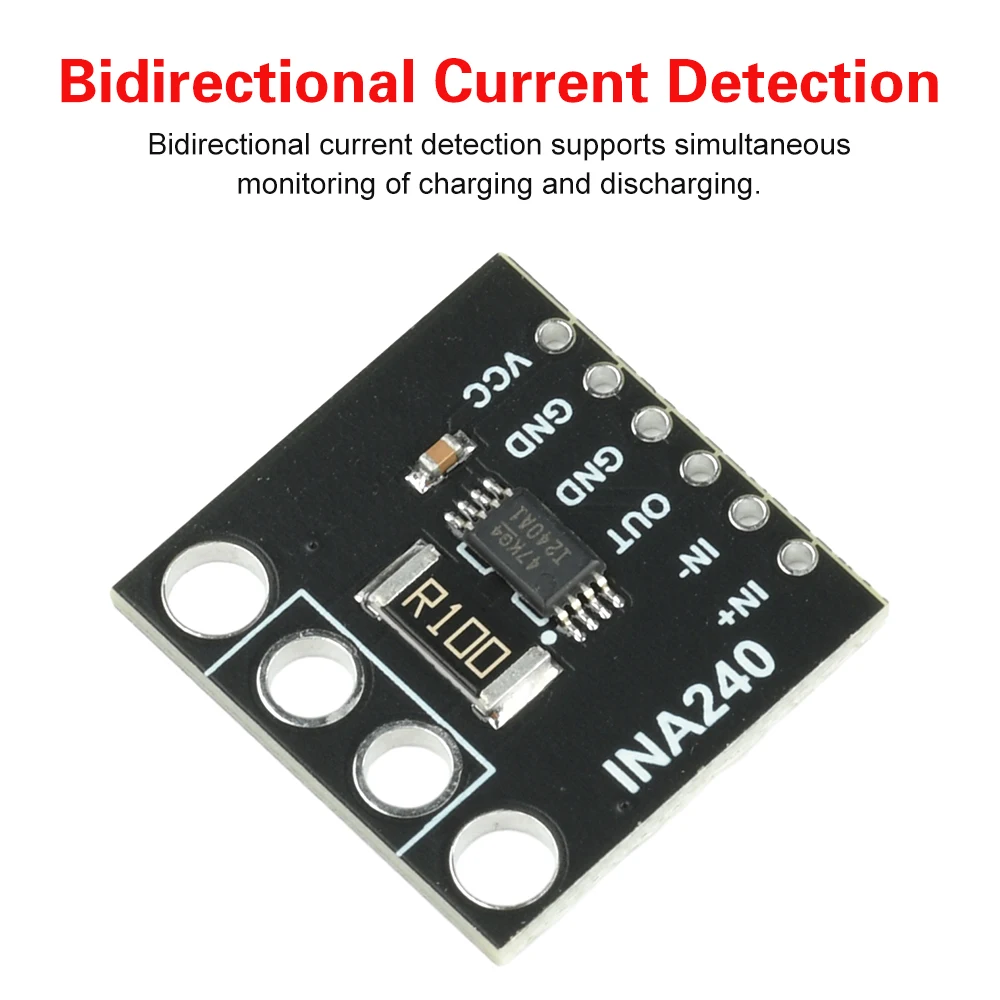

3.Detección de corriente bidireccional, compatible con monitoreo bidireccional de carga y descarga.
4.Bajo voltaje de compensación ± 25 μ V, lo que mejora la precisión de la medición de corriente pequeña.
5.Temperatura de funcionamiento -40° C~125° C, adecuado para aplicaciones industriales.
Introducción del producto:
INA240 es un amplificador de detección de corriente bidireccional de alta precisión lanzado por TI, que admite un amplio voltaje de modo común de -4 V a 80 V, con función de supresión PWM mejorada, adecuado para escenarios de detección de corriente de alta precisión como accionamiento de motor, administración de energía, BMS ( Sistema de gestión de baterías), etc.
Especificaciones de parámetros:
Voltaje de funcionamiento (Vs): 2,7 V -5,5 V
Voltaje de modo común (Vcm): -4 V a +80 V (fuerte capacidad de voltaje anti negativo)
Ancho de banda (BW): 400 kHz (A1-A3), 200 kHz (A4)
Error de ganancia: ± 0,2% (valor máximo, A1-A3)
Bajo voltaje de compensación: ± 25 μ V (valor típico)
Temperatura de trabajo: -40° C a +125° C
Tamaño del módulo: 20 mm * 21 mm

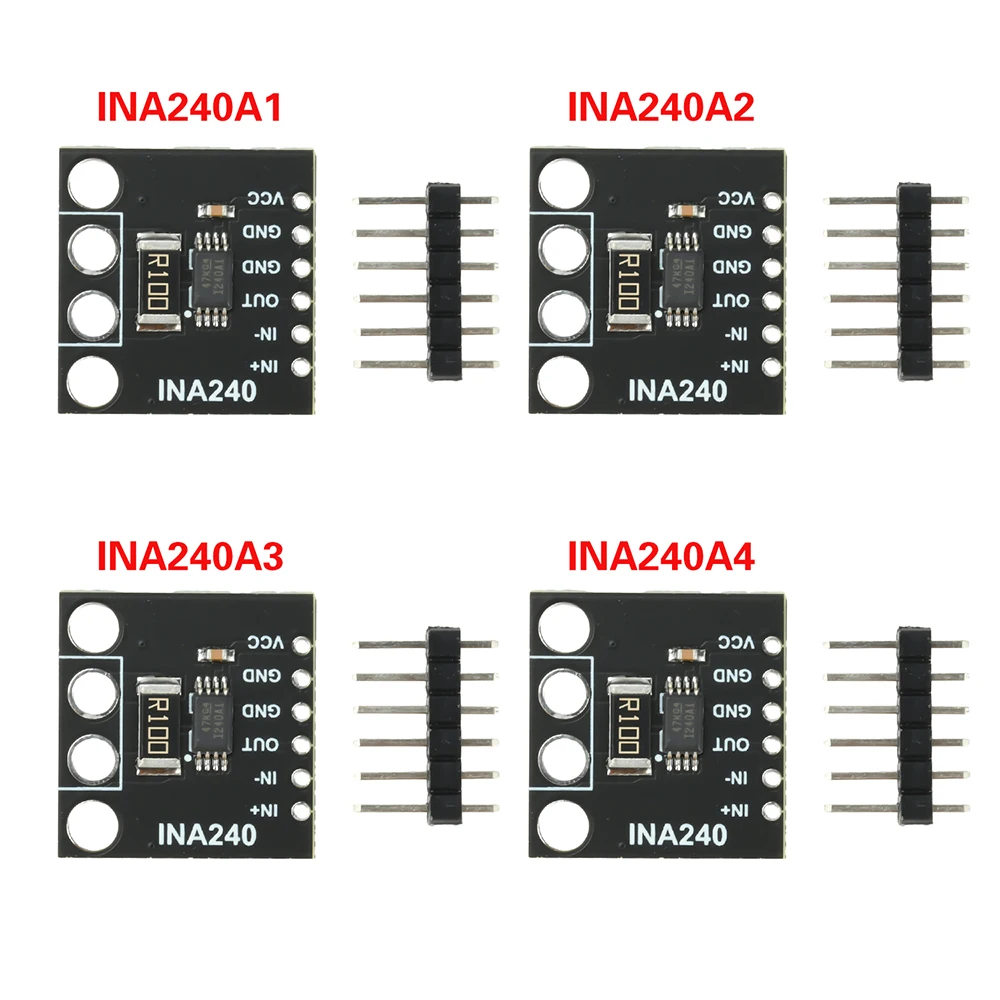

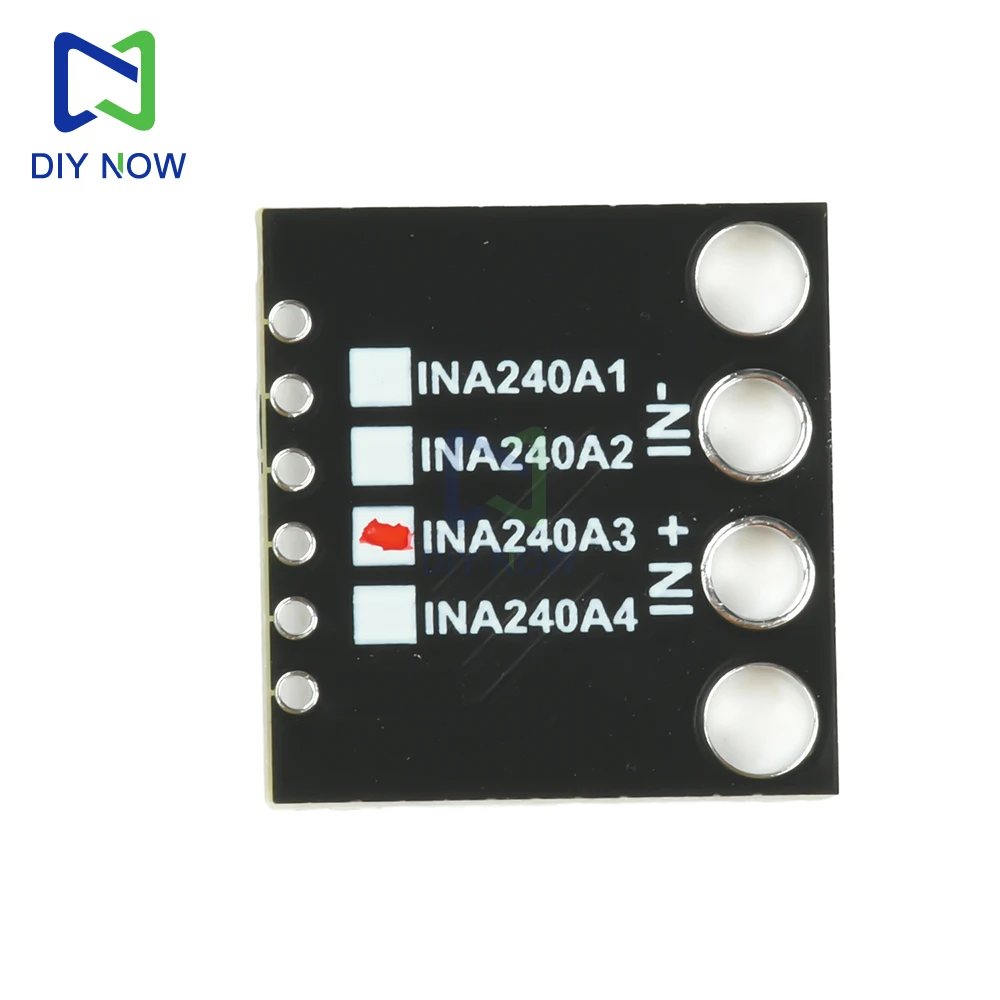

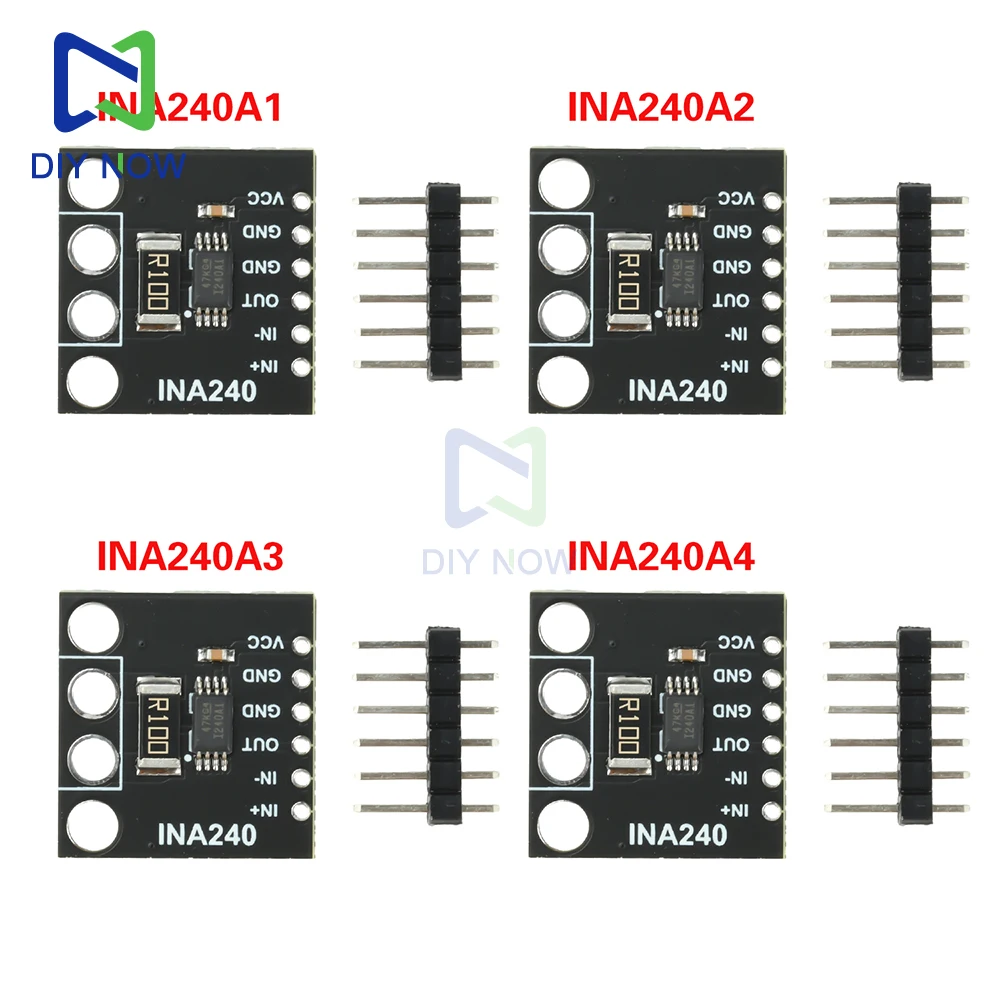

Diferencia de modelo:
INA240A1: Ganancia=20V/V
INA240A2: Ganancia=50V/V
INA240A3: Ganancia=100V/V
INA240A4: Ganancia=200V/V
Descripción de la función:
1.Voltaje de modo común ultra amplio (-4 V ~ 80 V), adecuado para entornos de alta interferencia como motores y fuentes de alimentación
2.Alta precisión (± Error de ganancia del 0,2%), detección precisa de corriente
3.Supresión PWM mejorada para reducir el impacto del ruido de conmutación
4.Detección de corriente bidireccional (compatible con medición de corriente positiva y negativa)
5.Baja tensión de compensación (± 25 μ V) para mejorar la precisión de la medición de corriente pequeña
6.Amplio rango de temperatura de trabajo, adecuado para aplicaciones industriales.
Aplicaciones típicas:
Accionamiento de motor (detección de corriente de motor BLDC/PMSM/servo)
Sistema de gestión de baterías (BMS) (monitoreo de corriente de carga y descarga)
Gestión de energía (convertidor DC-DC, detección de corriente del inversor)
Automatización industrial (PLC, retroalimentación actual del robot)
Electrónica automotriz (OBC, monitoreo de corriente del sistema de accionamiento eléctrico)

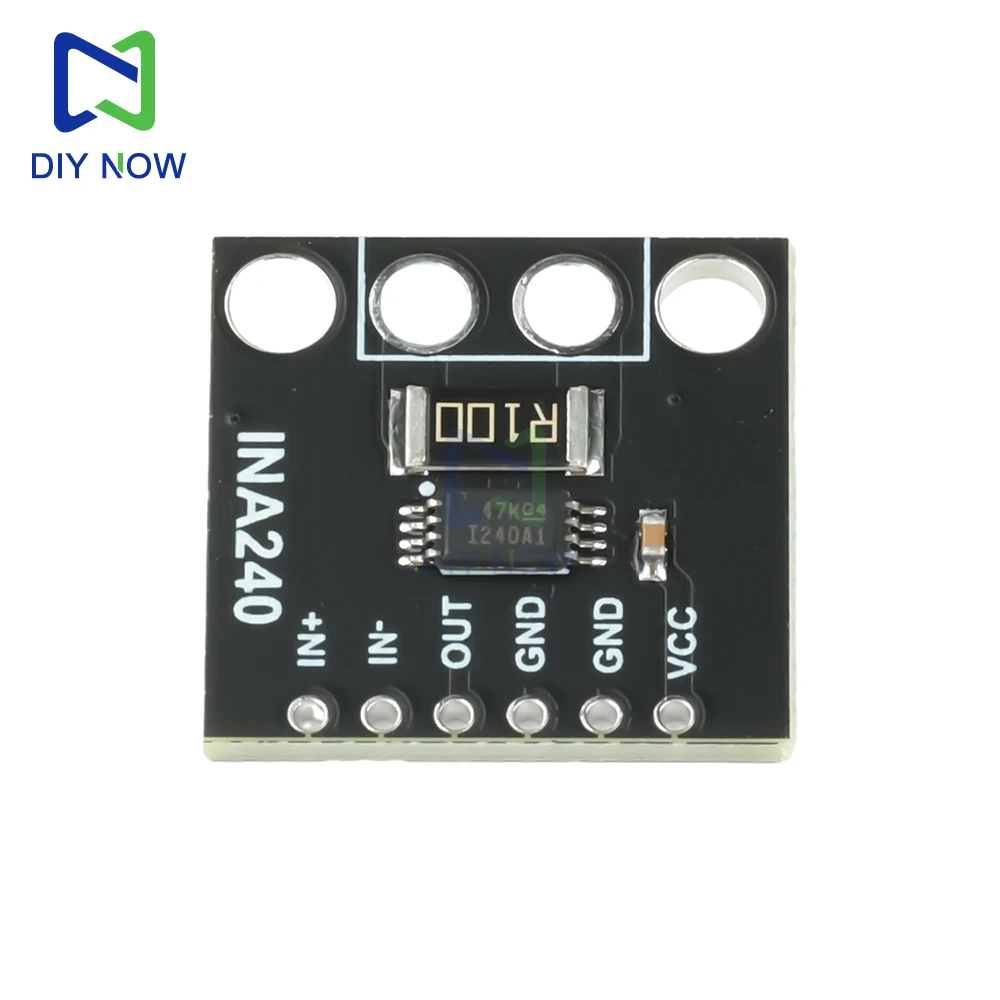

Definición de pines (SOIC-8/MSOP-8)
1.Entrada IN+en fase (conectada al extremo alto de la resistencia de muestreo de corriente)
2.IN - Entrada invertida (conectada al extremo inferior de la resistencia de muestreo de corriente)
3.Entrada de alimentación VCC (2,7 V-5,5 V)
4.Cable de tierra GND
5.Salida analógica OUT (relacionada con REF)
6.Cable de tierra GND

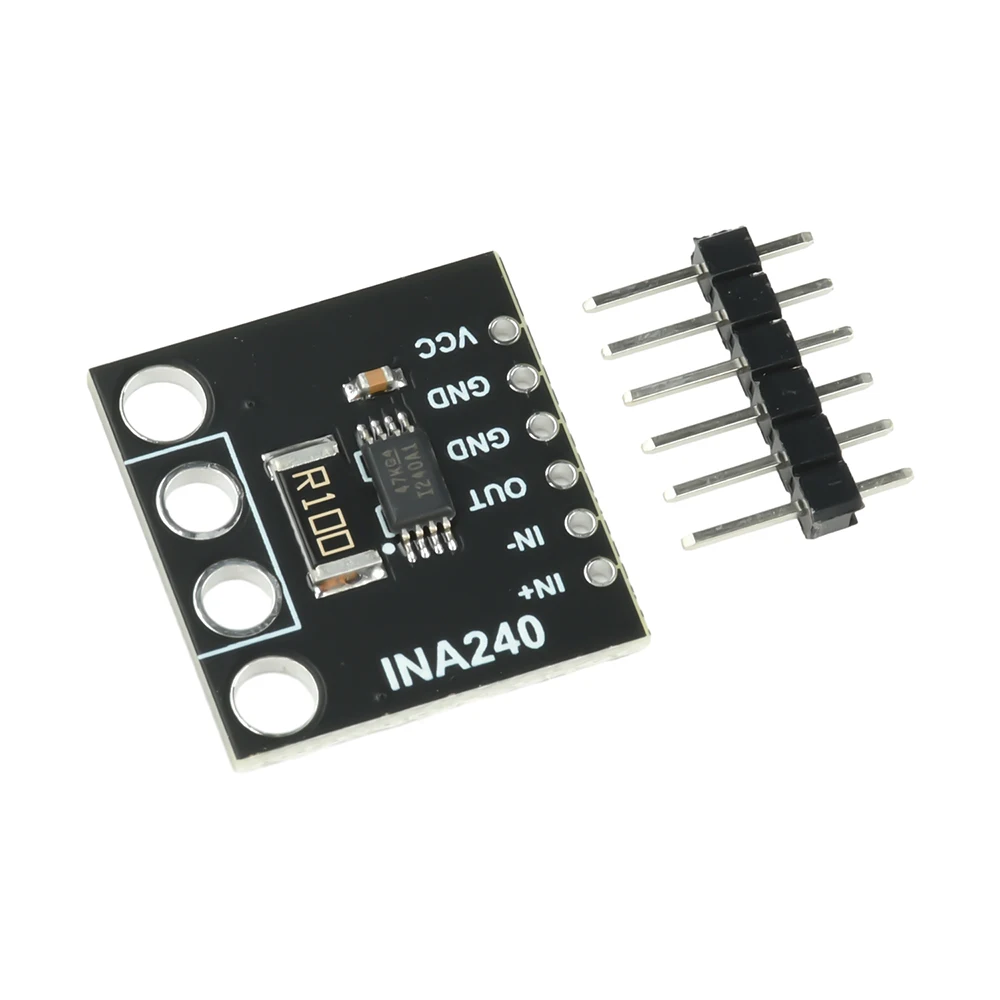

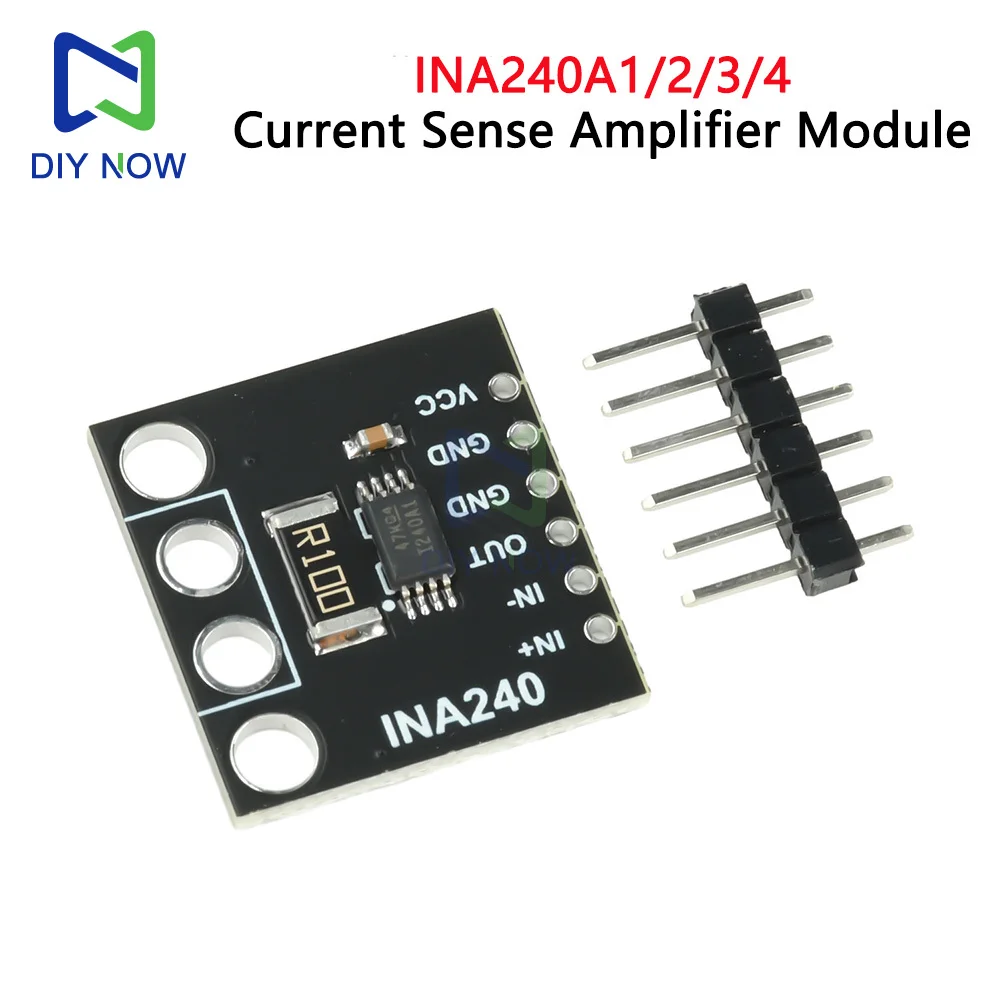

El paquete incluye:
Módulo INA240 X1
Aguja de una hilera de 6PIN (sin soldar) X1
Product Features:
1. The gain accuracy is as high as ± 0.2%, ensuring accurate current detection.
2. It has enhanced PWM suppression and strong anti-interference ability.
3. Bidirectional current detection, supporting bidirectional monitoring of charging and discharging.
4. Low offset voltage ± 25 µ V, improving the accuracy of small current measurement.
5. Operating temperature -40 ° C~125 ° C, suitable for industrial applications.
Product Introduction:
INA240 is a high-precision bidirectional current detection amplifier launched by TI, supporting a wide common mode voltage of -4V to 80V, with enhanced PWM suppression function, suitable for high-precision current detection scenarios such as motor drive, power management, BMS (Battery Management System), etc.
Parameter specifications:
Working voltage (Vs): 2.7V -5.5V
Common mode voltage (Vcm): -4V to+80V (strong anti negative voltage capability)
Bandwidth (BW): 400kHz (A1-A3), 200kHz (A4)
Gain error: ± 0.2% (maximum value, A1-A3)
Low offset voltage: ± 25 µ V (typical value)
Working temperature: -40 ° C to+125 ° C
Module size: 20mm * 21mm
Model difference:
INA240A1: Gain=20V/V
INA240A2: Gain=50V/V
INA240A3: Gain=100V/V
INA240A4: Gain=200V/V
Function Description:
1. Ultra wide common mode voltage (-4V~80V), suitable for high interference environments such as motors and power supplies
2. High precision (± 0.2% gain error), precise current detection
3. Enhanced PWM suppression to reduce the impact of switching noise
4. Bidirectional current detection (supporting positive and negative current measurement)
5. Low offset voltage (± 25 µ V) to improve the accuracy of small current measurement
6. Wide working temperature range, suitable for industrial applications
Typical applications:
Motor drive (BLDC/PMSM/servo motor current detection)
Battery Management System (BMS) (Charge and Discharge Current Monitoring)
Power management (DC-DC converter, inverter current detection)
Industrial automation (PLC, robot current feedback)
Automotive Electronics (OBC, Electric Drive System Current Monitoring)

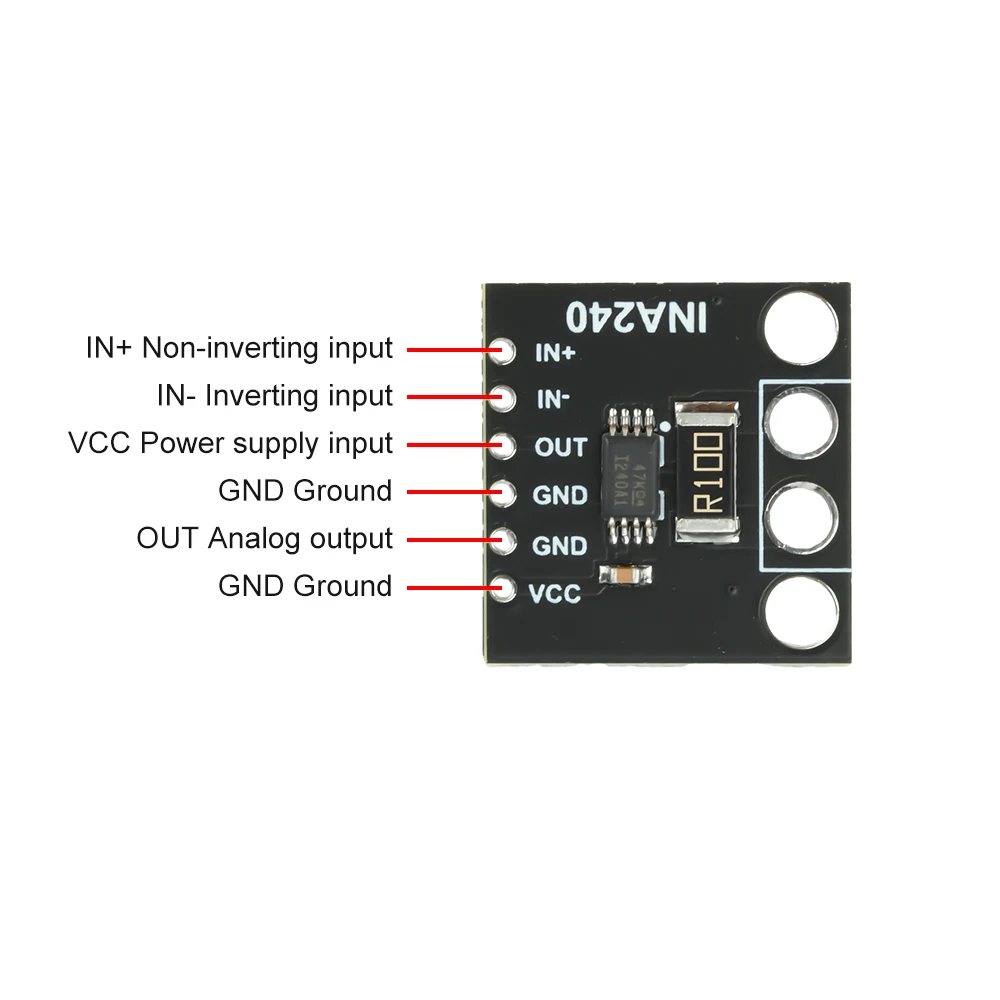

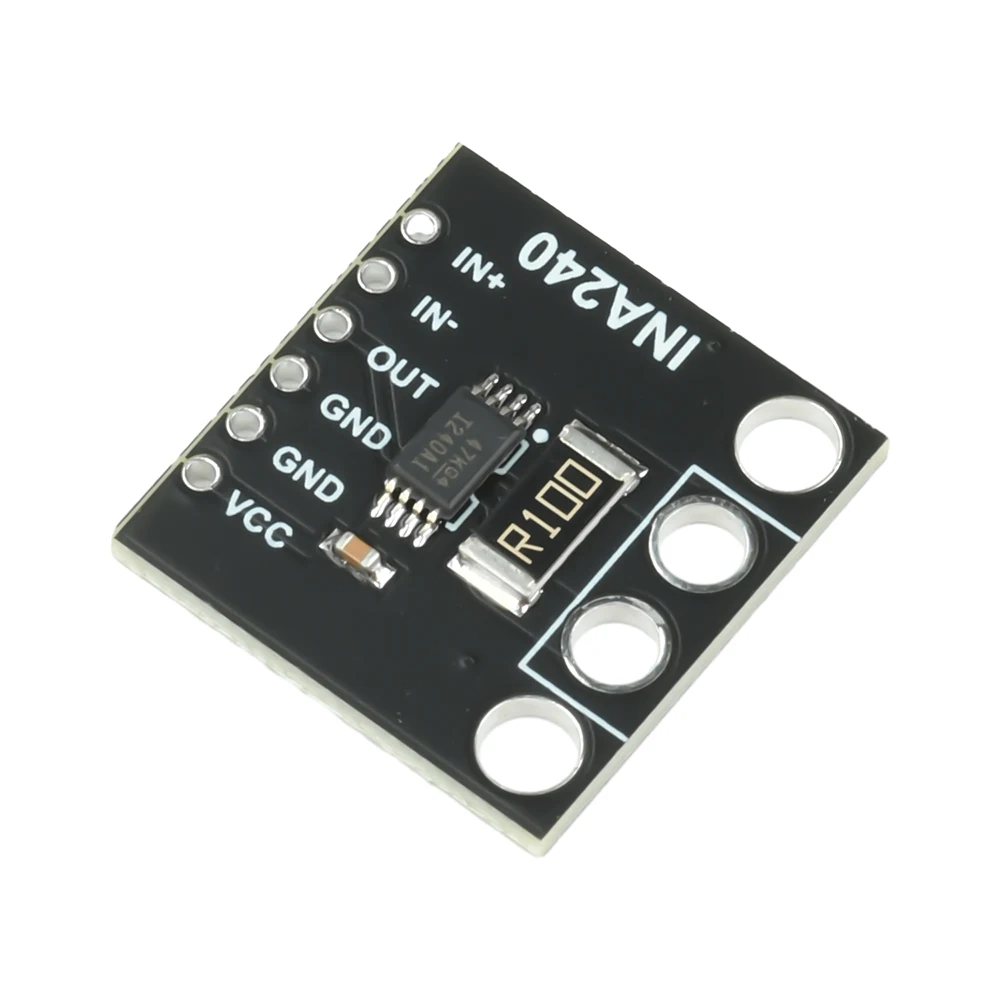

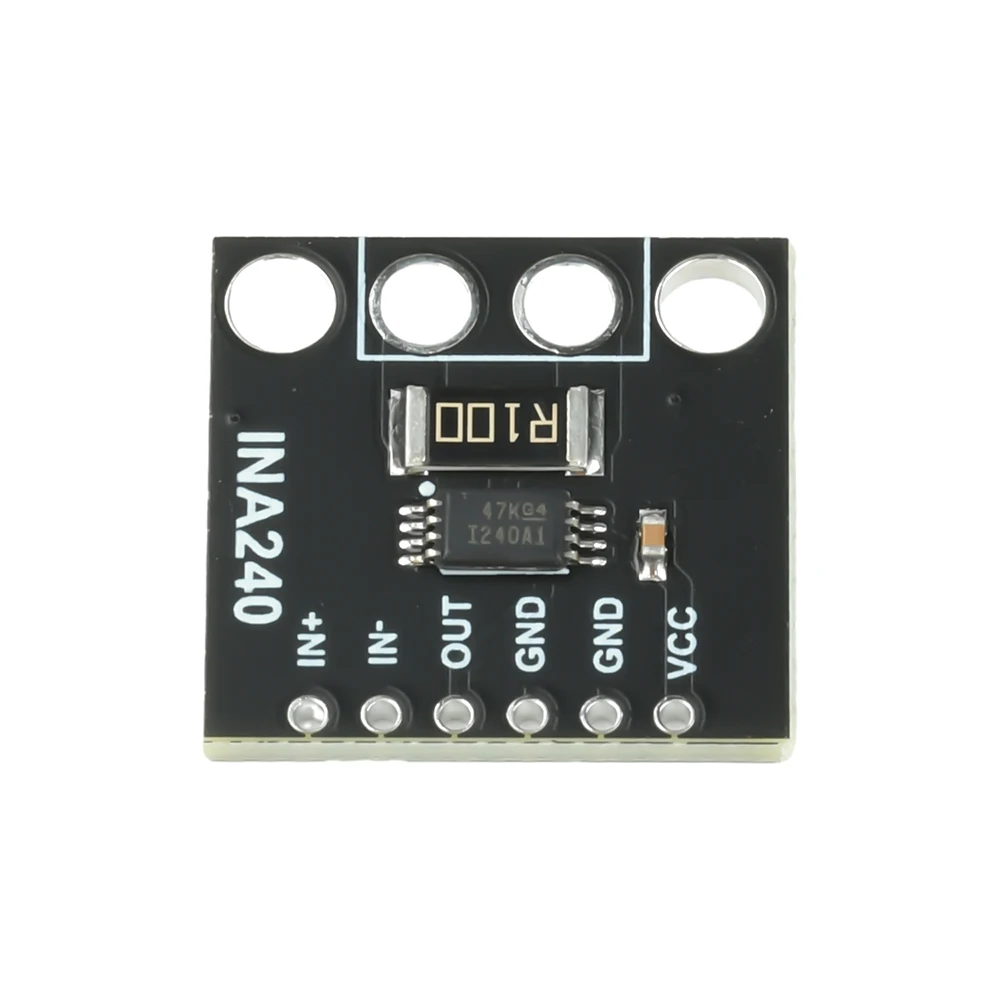

Pin Definition (SOIC-8/MSOP-8)
1. IN+in-phase input (connected to the high end of the current sampling resistor)
2. IN - Inverted input (connected to the low end of the current sampling resistor)
3. VCC power input (2.7V-5.5V)
4. GND ground wire
5. OUT analog output (related to REF)
6. GND ground wire
Package Include:
INA240 module X1
6PIN Single row needle (unwelded) X1
