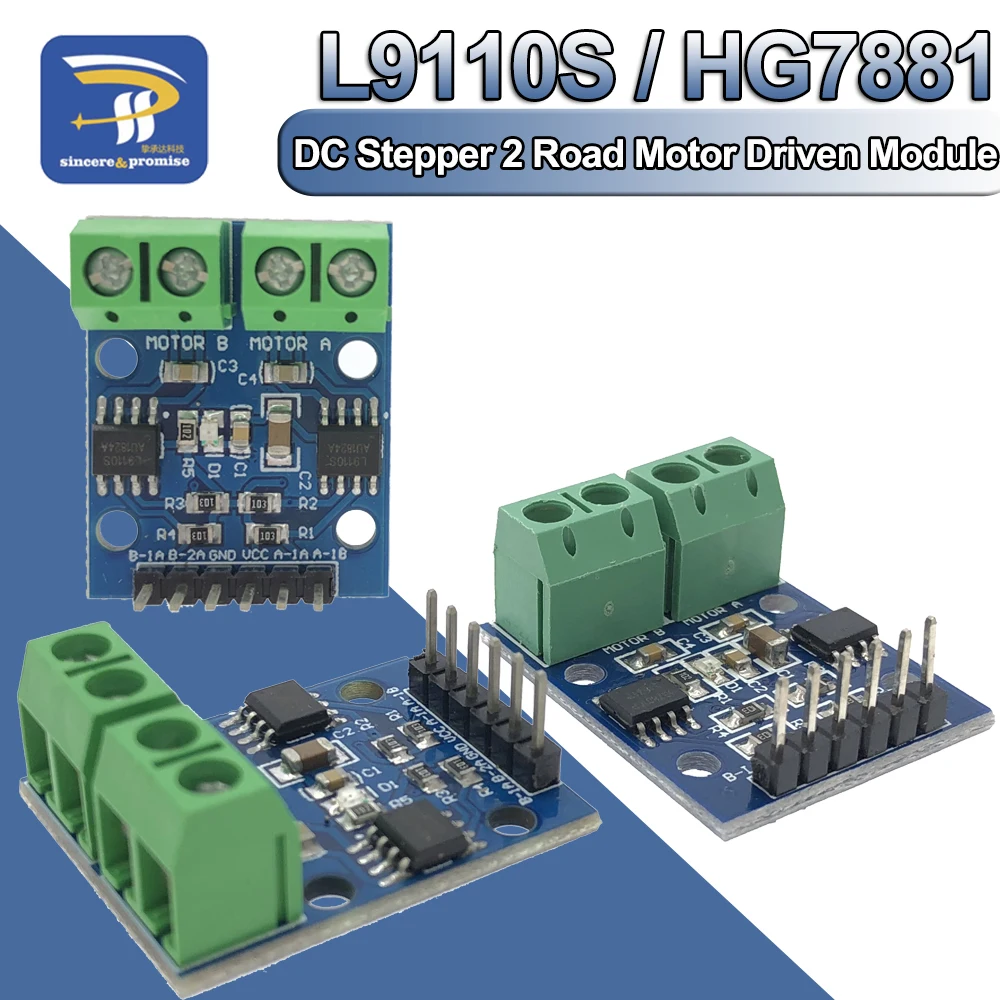

Módulo impulsado por Motor de dos carreteras L9110 L9110S / HG7881 HG7881CP para Arduino, placa controladora de Motor paso a paso CC de 2 canales, puente H

Descripción:

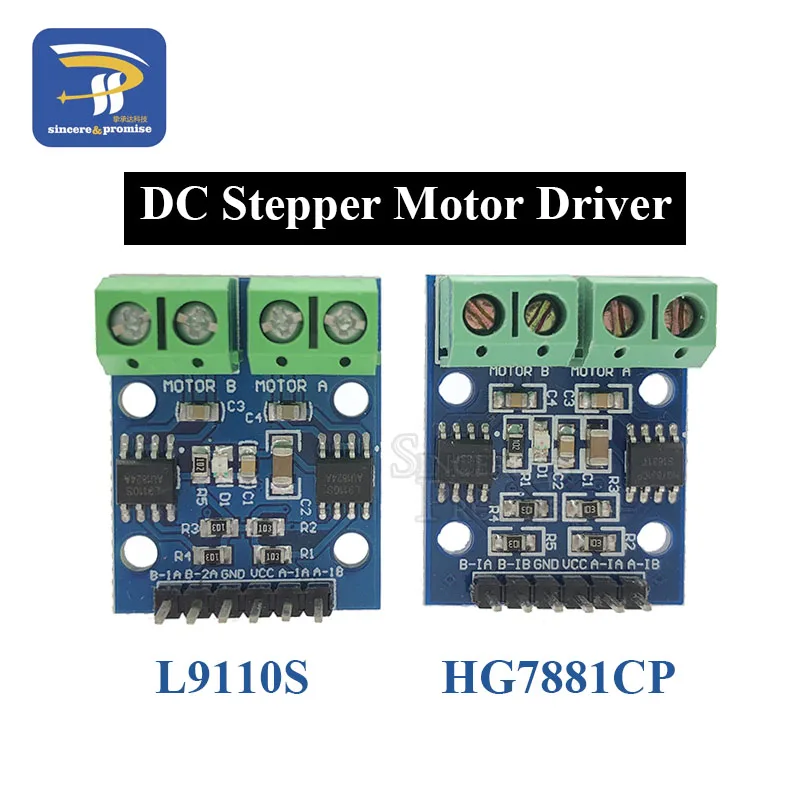

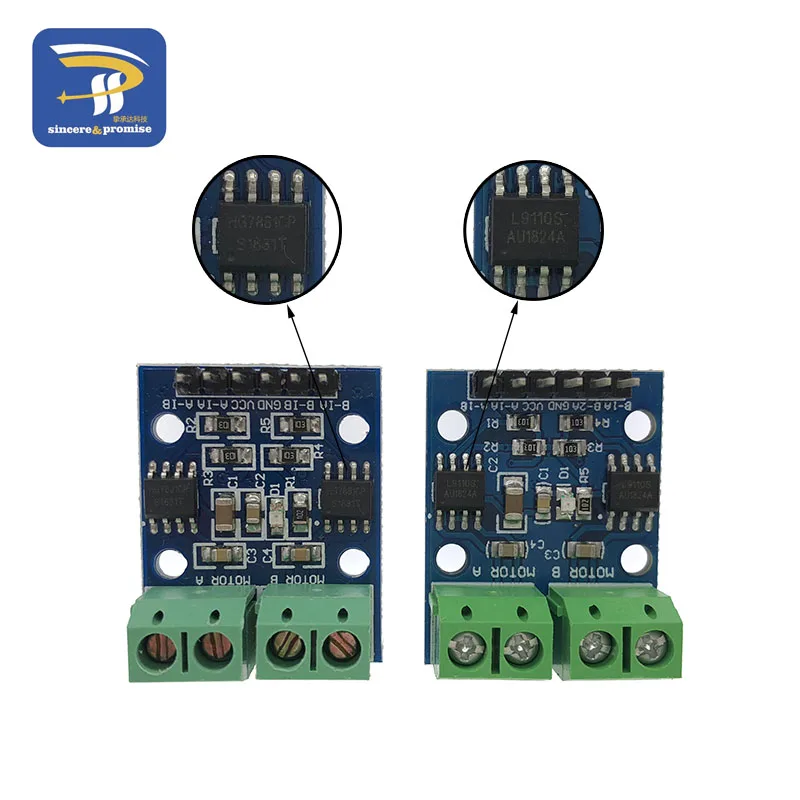

1 accionamiento de motor de chip L9110S / HG7881CP

2 Voltaje de alimentación del módulo: 2,5-12 V

3 Rango de motor adecuado: entre el voltaje de funcionamiento del motor de 2,5 V-12 V, la corriente de funcionamiento máxima de 0,8 A, el voltaje actual del automóvil inteligente y el mercado actual están dentro de este rango

4 Acciona dos motores de CC o un motor paso a paso bifásico de 4 hilos.

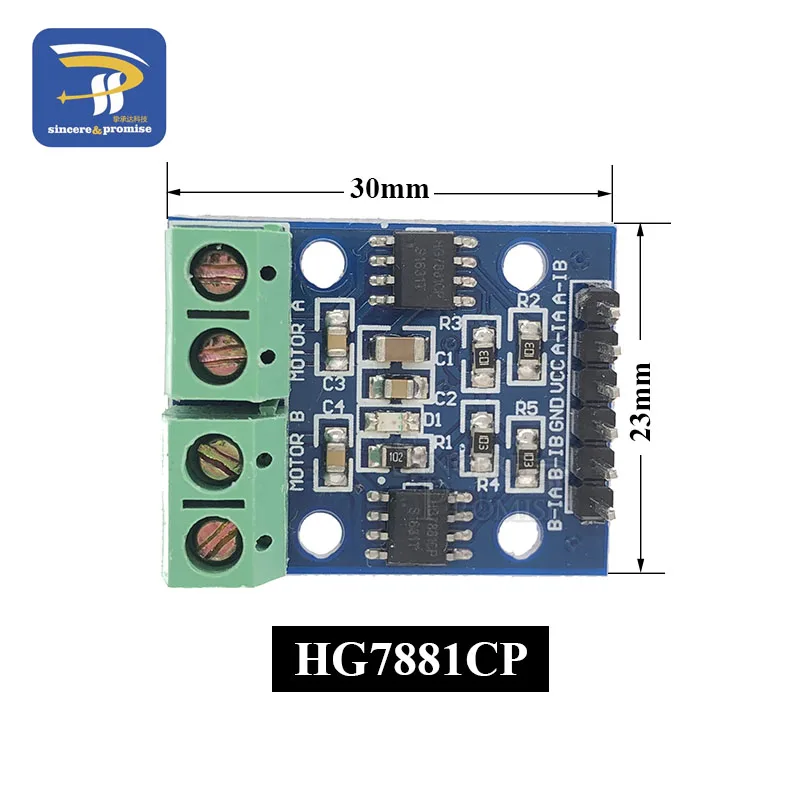

5 tamaños de placa PCB: 2,8 cm * 2,1 cm tamaño ultrapequeño, adecuado para ensamblaje

6 Viene provisto de orificios de montaje fijos, diámetro: 3 mm

Interfaces de módulos:

Descripción del pasador doblado negro 6P:

1 VCC voltaje externo 2,5 V-12 V

2 GND GND externo

3 puerto IO del microcontrolador externo AIA

4 puerto IO del microcontrolador externo AIB

5 puertos IO del microcontrolador externo BIA

6 puertos IO del microcontrolador externo BIB

Terminal verde 4P:

1 contacto OA1 OB1 DC 2 pines, no direccional

2 OA2 OB2 contacto DC 2 pines, no direccional

Uso:

EN VCC, luz indicadora de alimentación del módulo GND

Entrada AIA alta, entrada AIB baja, motor [OA1 OB1] transfiere;

Entrada AIA baja, entrada AIB alta, [OA1 OB1] inversión del motor;

Entrada BIA alta, entrada BIB baja,] [El motor AO2 OB2 se transfiere;

Entrada BIA baja, entrada BIB alta,] [inversión del motor OA2 OB2;
