Módulo de identificación de huellas dactilares ZW101, módulo de Sensor semiconductor capacitivo de detección de dedos de baja potencia con interfaz UART

Módulo de identificación de huellas dactilares ZW101, módulo de Sensor semiconductor capacitivo de detección de dedos de baja potencia con interfaz UART

Combo A:

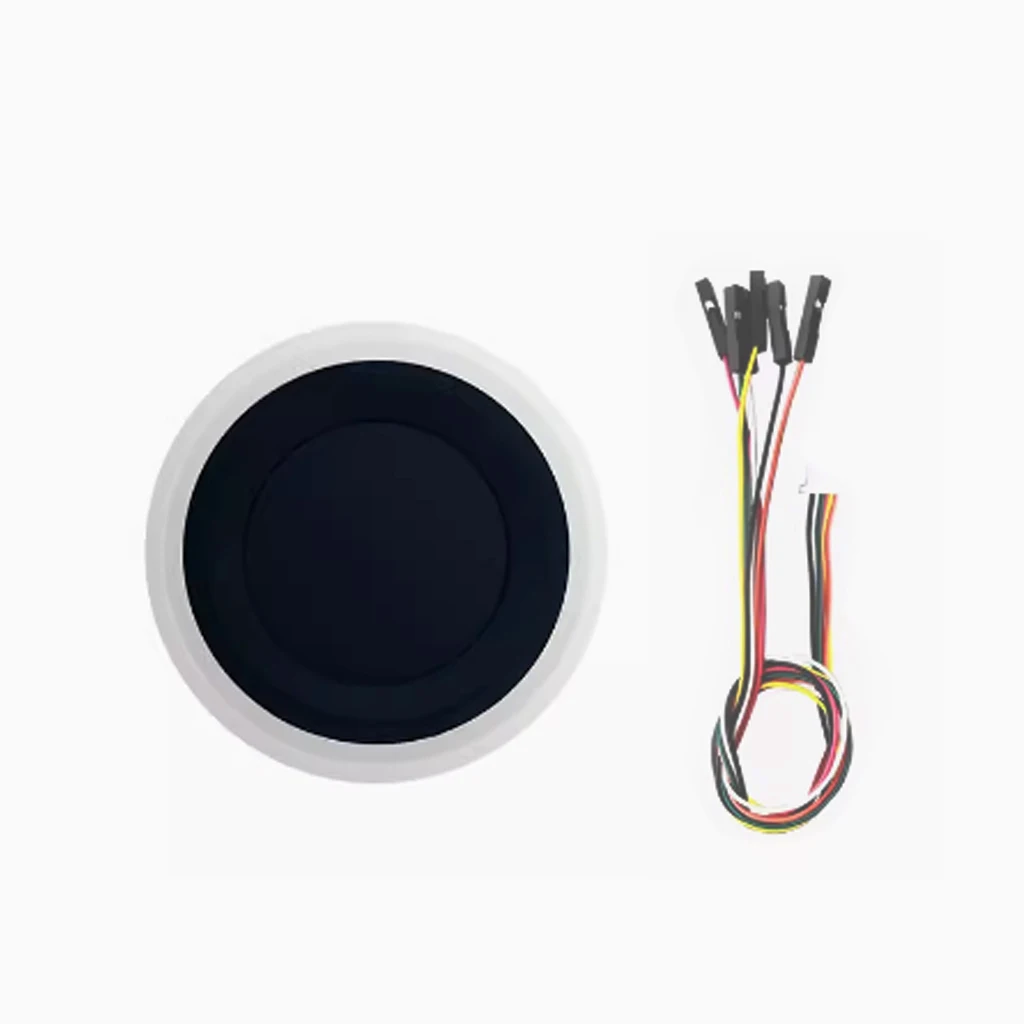

Módulo ZW101 + cable terminal de 1,0 mm x 6 pines

Combo B:

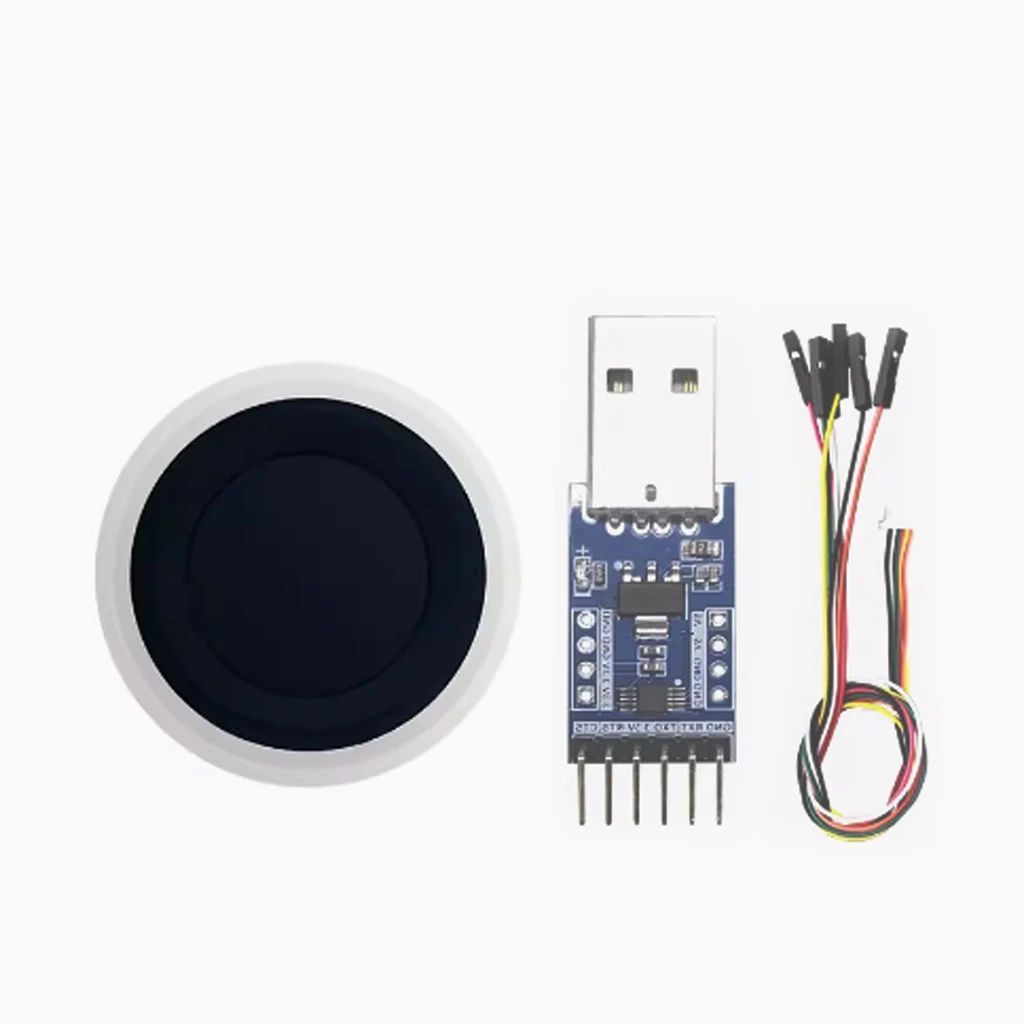

Módulo ZW101 + cable terminal de 1,0 mm x 6 pines + placa pequeña serie CH340

Descripción del producto

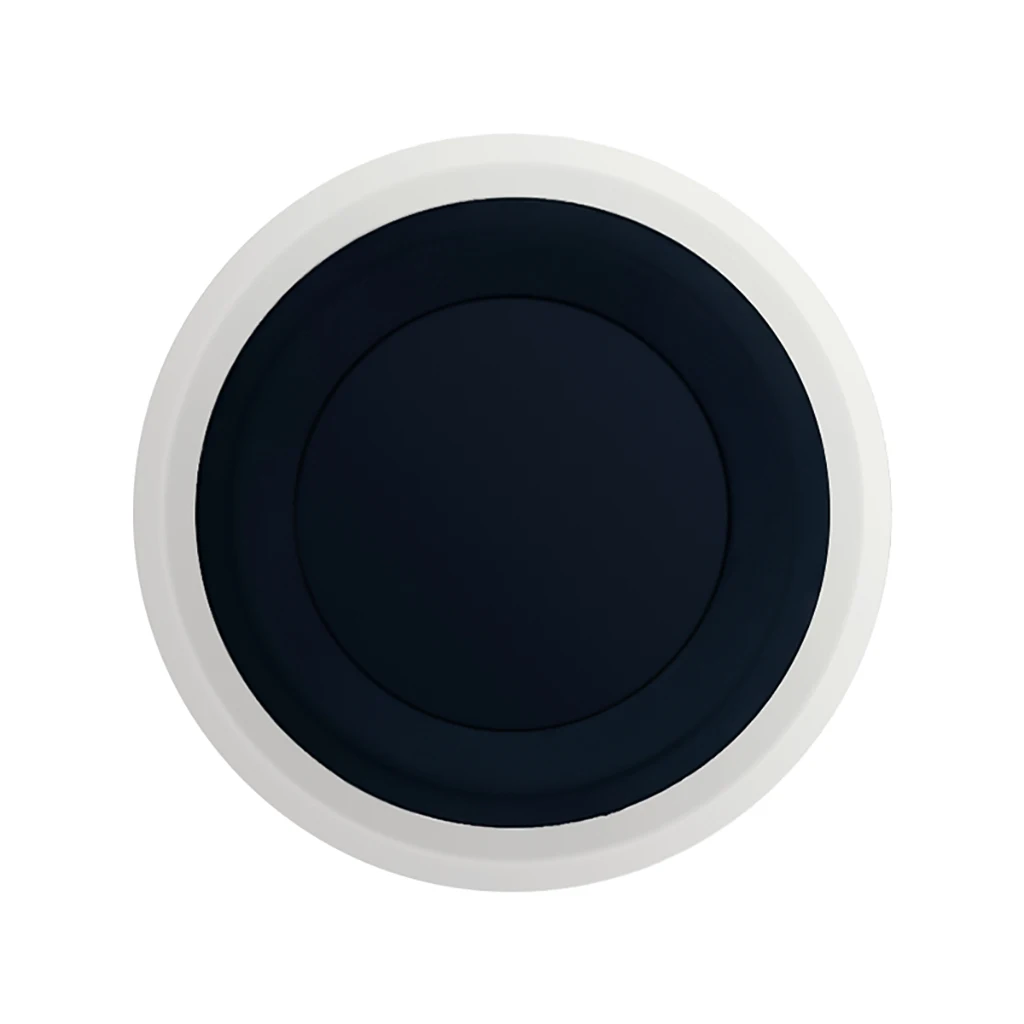

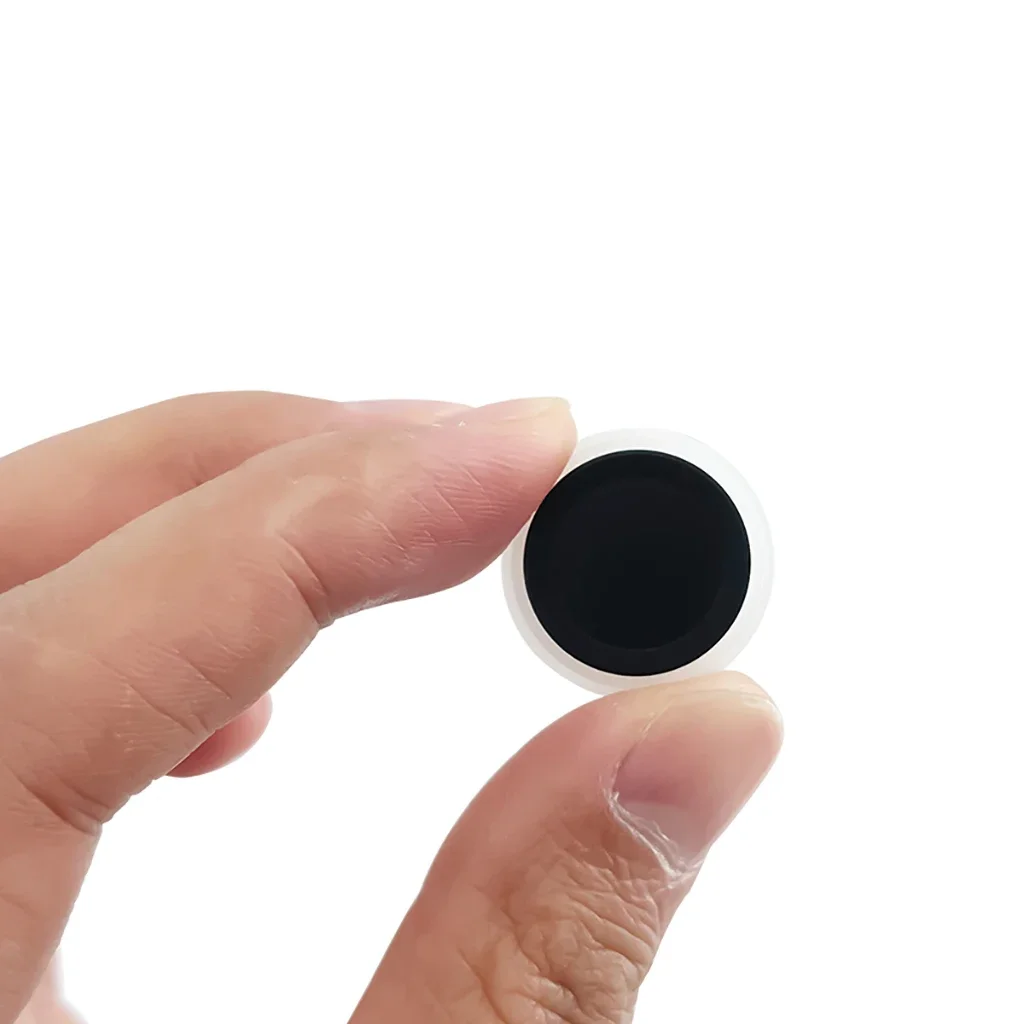

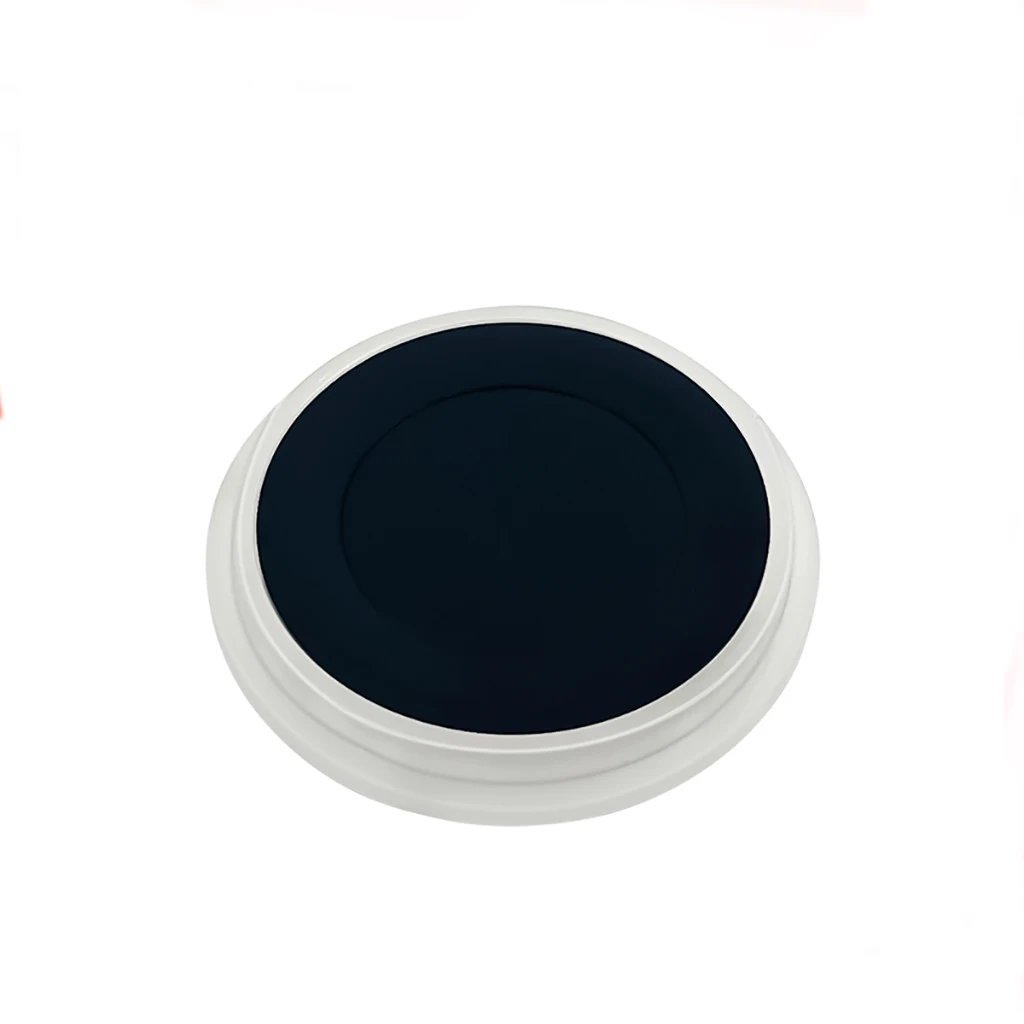

ZW101 es un módulo semiconductor integrado de huellas dactilares que

Consiste en un SENSOR activo de adquisición de huellas dactilares semiconductor

y chip de procesamiento de identificación de huellas dactilares.

Adopta un núcleo RISC V de alto rendimiento y baja potencia.

y ejecuta un algoritmo de autoaprendizaje adaptable de 360 grados.

Algoritmo de aprendizaje.El sensor semiconductor adopta el modo de adquisición de RF activo.

Admite detección de dedos de baja potencia,

eliminando la necesidad de un chip de detección táctil externo.

Estructura simple, alta integración, mejora la estabilidad y consistencia del producto.

Al mismo tiempo, proporciona un efecto de luz de siete colores,

Se puede personalizar según las necesidades del usuario.

Descripción de la interfaz

La interfaz admite UART, la velocidad en baudios predeterminada es 57600.

La velocidad en baudios se puede configurar mediante software.

(Nota: la velocidad en baudios entrará en vigor inmediatamente después de la configuración exitosa,

Utilice la nueva velocidad en baudios para la comunicación.

Si olvidas la velocidad en baudios establecida,

regrese a la fábrica para restablecer o verificar todas las velocidades en baudios configuradas posibles)

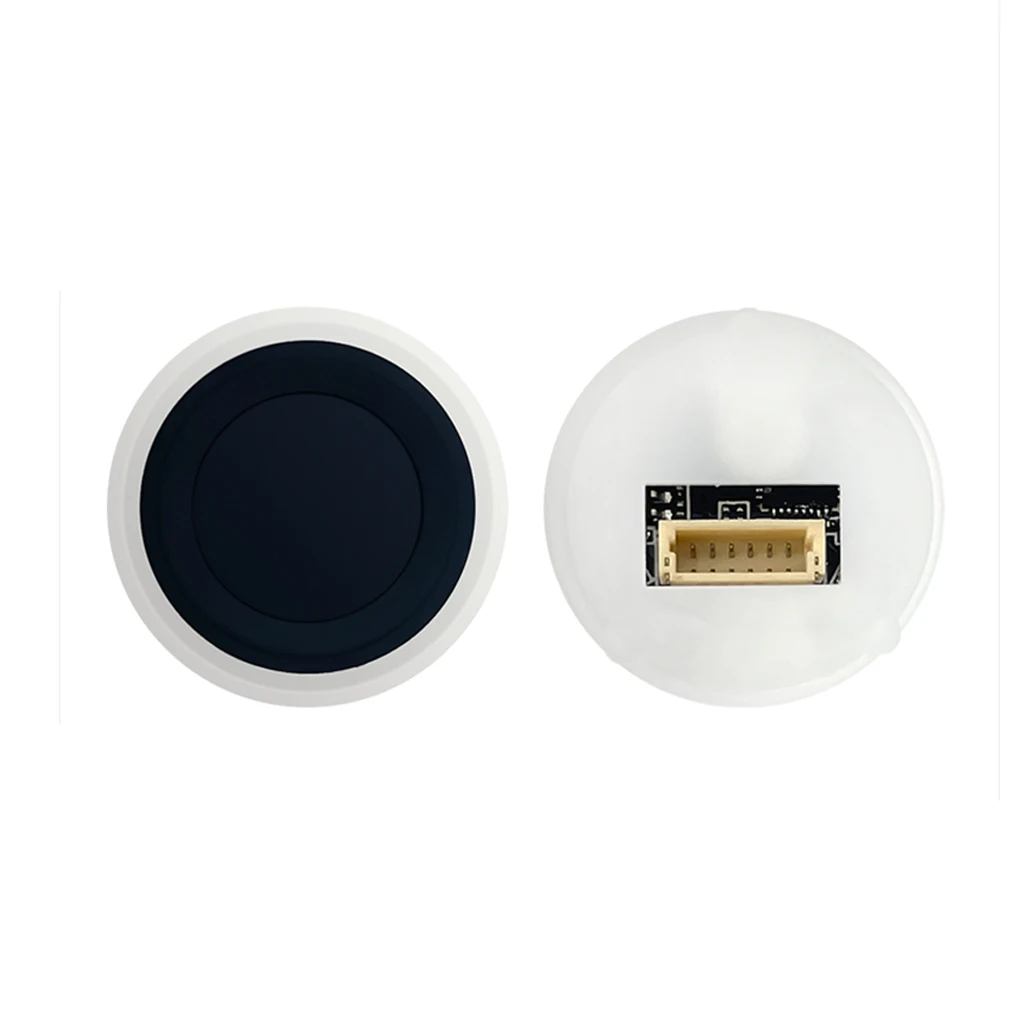

Tipo de interfaz: cabezal terminal de 1,0 mm x 6 pines/cable Dupont

PIN1: V_Touch, fuente de alimentación táctil de 3,3 V (debe funcionar todo el tiempo)

PIN2: TouchOut, active IRQ (True: 1; Fla se: 0)

PIN 3: VCC, 3,3 V

PIN 4: TX (módulo de huellas dactilares - MCU)

PIN 5: RX (MCU- módulo de huellas dactilares)

PIN 6: GND, tierra

Características del producto

Módulo de huella digital

Sensor de huellas dactilares Face-array

Superficie cubierta con revestimiento protector;

-LED RGB tricolor;

-Interfaz UART;

-Conector de 1,0 mm para admitir una conexión confiable;

-El módulo de huellas dactilares admite fuente de alimentación de 3,3 V; Protección ESD 15KV;

-Admite el almacenamiento de 50 funciones de huellas dactilares.

Algoritmo de reconocimiento

Tasa de falsas alarmas (FAR) 1/1000000;

Tasa de rechazo FRR 3%;

Velocidad de respuesta, función de tiempo de extracción 0,06S, tiempo de coincidencia única 0,8S:

La versión predeterminada almacena 50 funciones de huellas dactilares.

Escenarios de aplicación

Campo de seguridad: cerraduras de puertas con huella digital, cajas fuertes, joyeros, etc.

Campo de gestión: autorización y licencia, software de gestión, etc;

Campos de autenticación de identidad financiera y de otro tipo: sistemas de control de acceso,

Máquinas POS, máquinas de tiempo y asistencia, etc.

Parámetros del producto

Tensión de alimentación: 3,3 V (típica)

Corriente de alimentación: ~l ~40mA (valor típico, fuente de alimentación de 3,3V)

Corriente de sueño: 25uA (detección de huellas dactilares)

Tipo de sensor: Capacitivo

Resolución: 8 bits (256 valores de grises)

Tamaño de apariencia: 21,00 mm

Protección electrostática: ±15KV

Capacidad de almacenamiento: 50 piezas como estándar

Desgaste natural: un millón de veces (prensado repetido por debajo de 0,6 N)

Entorno de trabajo: -20℃~+70℃, 40%~85% sin condensación

Entorno de almacenamiento: -40℃~+85℃, 85% sin condensación

Tipo de interfaz: 1,0 mm × 6 pines
