Descripción
Tamaño 45mm * 25mm
Características principales:
El módulo puede emitir onda sinusoidal y onda cuadrada, 2 Ondas sinusoidales y 2 ondas cuadradas.
AD9850: 0-40MHz
AD9851: 0-70MHz
Después de que la frecuencia es de 20-30MHz, el armónico se vuelve cada vez más grande y la forma de onda se vuelve cada vez más sucia.
Onda cuadrada: 0-1MHz
Se adopta un filtro de paso bajo de 70MHz para mejorar la relación SN de forma de onda
* El PIN (PIN12) del punto de referencia DA se genera para facilitar la aplicación del ajuste de amplitud de la forma de onda de salida.
* El voltaje del terminal de entrada de referencia del comparador es generado por la resistencia variable, y la onda cuadrada con diferente ciclo de trabajo se puede obtener ajustando la resistencia.

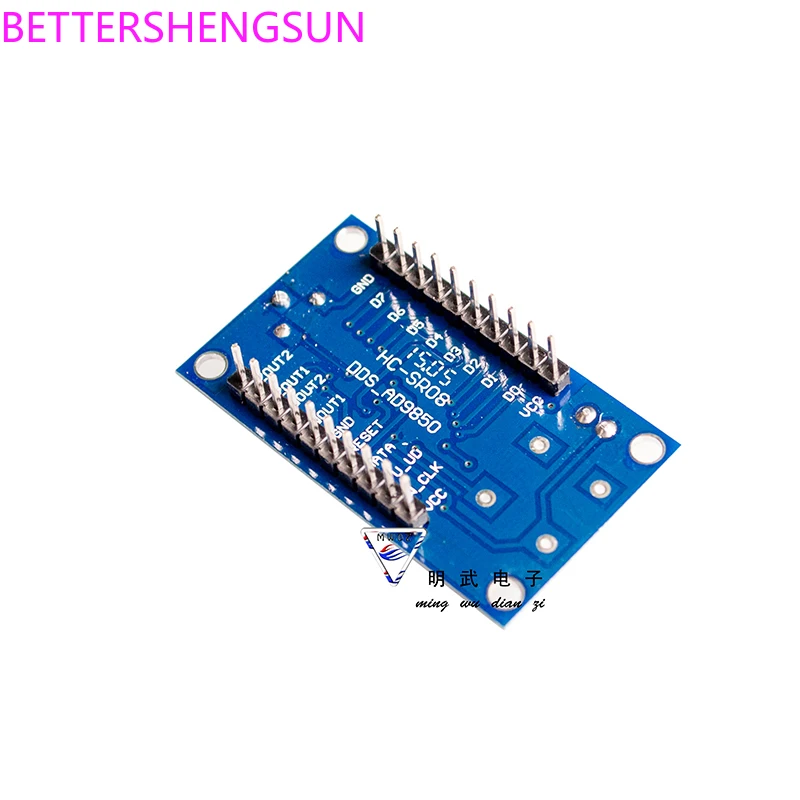

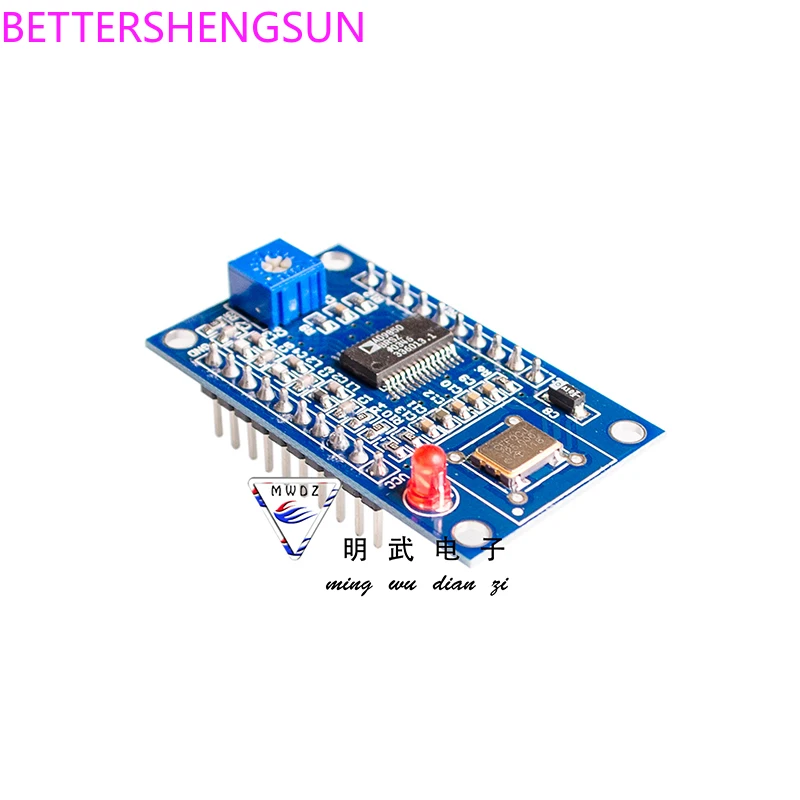

* El módulo AD9850 utiliza un oscilador de cristal activo de 125MHz, el módulo AD9851 utiliza un oscilador de cristal activo de 30MHz
Principales diferencias entre AD9850 y AD9851
* La frecuencia de reloj del AD9850 es de 125MHz y la frecuencia de reloj del AD9851 es de 180MHz. La frecuencia de salida del AD9851 es más alta que la del ad9850.
* AD9850 no tiene 6 veces la frecuencia, AD9851 sí.
