Descripción
Principales características funcionales:

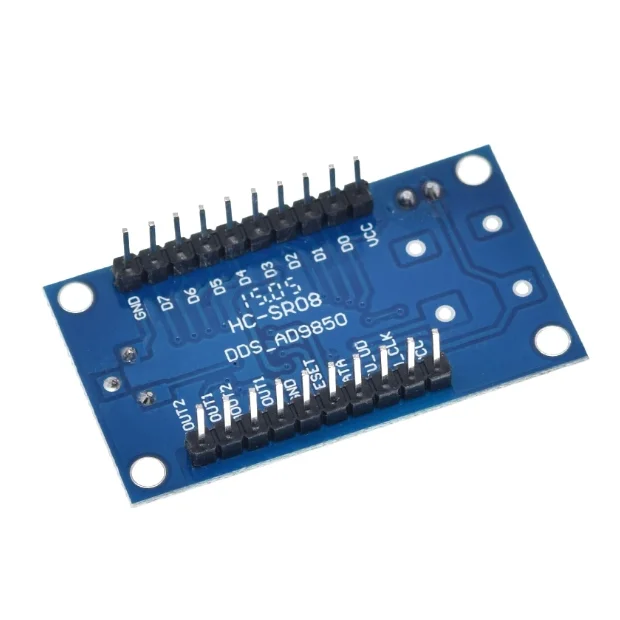

El módulo es capaz de emitir ondas sinusoidales y cuadradas, 2 salidas de onda sinusoidal y 2 salidas de onda cuadrada.
AD9850: 0-40MHz
AD9851: 0-70MHz
Frecuencia después de 20-30MHz los armónicos son cada vez más grandes, la forma de onda será cada vez menos limpia.
Onda cuadrada: 0-1MHz
Se utiliza un filtro de paso bajo de 70MHz para una mejor relación SN de la forma de onda.
* El PIN (PIN12) para generar la referencia DA está fijado para facilitar la aplicación del ajuste de amplitud de la forma de onda de salida.
* El voltaje de entrada de referencia del comparador es generado por una resistencia variable, que se puede ajustar para obtener diferentes ondas cuadradas del ciclo de trabajo.

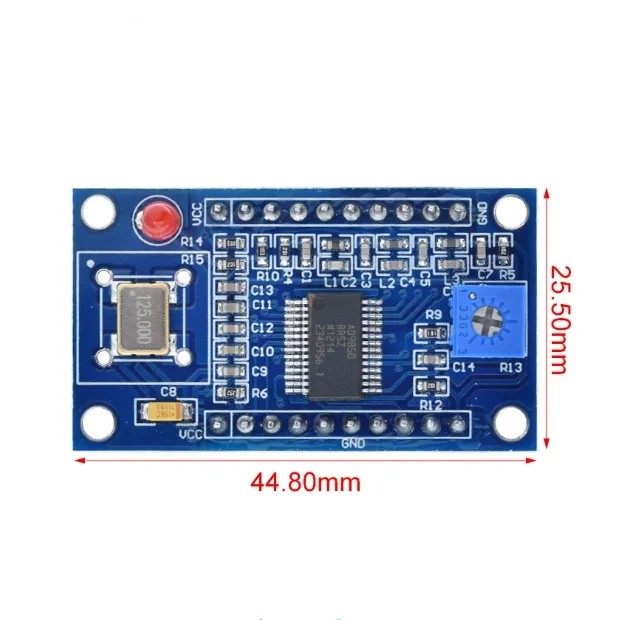

* El módulo AD9850 utiliza un cristal activo de 125MHz, y el módulo AD9851 utiliza un cristal activo de 30MHz.
AD9850 y AD9851 principales diferencias
* Frecuencia de reloj AD9850 125MHz, frecuencia de reloj AD9851 180MHz. La frecuencia de salida AD9851 es mayor que AD9850.
* El AD9850 no tiene una frecuencia 6X, El AD9851.
