Módulo GSM de placa MCU 51, módulo GPRS, cuatro frecuencias, mensajes de voz, datos, STC15, Internet de las cosas
25,39 €
56,44 €
Enlace proporcionado por:
50 $/
Función completa: admite comunicación de voz GSM \ GPRS, control de MCU, gestión de energía (batería de litio), GPS, BD, RFID, Beidou (NFC) distancia de comunicación inalámbrica de más de diez tipos de sensores, temperatura y humedad en el 315 \ 433 \ 470 \ 868 \ 915MHz (300 m), motor paso a paso de CC \ Control de relé, pantalla LCD
Tamaño pequeño: 7,5 cm * 5,5 cm (tamaño de la placa base SK2)
Precios bajos: precios al por mayor solamente.
Bajo consumo de energía: MCU con consumo de energía en espera 20ua (fuera del módulo GSM).
Rendimiento: Los indicadores de rendimiento para la antena de PCB integrada pueden alcanzar o superar la antena de resorte de varilla
Diseño flexible: según la demanda de una antena integrada de diseño separado

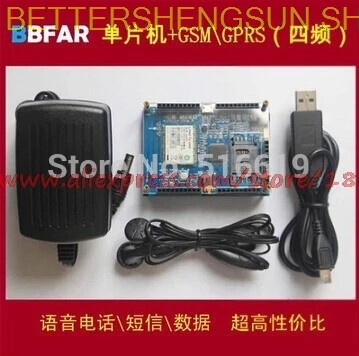

Lista de piezas de este paquete 1 (color de material de entrega específico, estilos para enviar el objeto de material como estándar):
La 1 Placa a (Nota: con función GSM de SMS, llamadas de voz, GPRS, transmisión de datos y proporciona el informe de prueba, calidad significativa neta profesional)
2 Envío: línea serial USB UART
3 envío: fuente de alimentación externa de alta calidad a (5V \ 2A)
4 Envío: auriculares estéreo de alta fidelidad a (Nota: estos auriculares solo se aplican a la placa base SK2. No para garantizar la aplicación de varios tipos de teléfonos móviles (debido a las grandes diferencias entre los auriculares de los teléfonos móviles)
La antena 5 GSM (placa base \ Antena de 4 frecuencias se puede utilizar para el mercado extranjero)
La lista de software compatible:
El 1 relé-la versión del código fuente
2 GSM \ GPRS-versión del código fuente
3 Versión de código fuente RFID (actualmente solo proporciona un procedimiento de referencia 14443 tipo A)
4 sensores de luz visible -- versión de código fuente
5 sensores de temperatura y humedad: La versión del código fuente
6-la versión del código fuente del sensor de aceleración
7 Sensor de alcance ultrasónico-la versión del código fuente
8 motor paso a paso: La versión del código fuente
9 Motor DC -- versión de código fuente
10-relé de control de la versión del código fuente
11 Comunicación inalámbrica de 470MHz -- versión del código fuente
12 GPS \ GPS Beidou recibiendo datos-versión del código fuente
13 botones mecánicos -- versión de código fuente
Versión de código fuente de 14 lámparas LED
Se introduce la función de la plataforma SK2:
1 Usando el 51 MCU mejorado de baja potencia STC15L2K60S2, compatible con 8051 ordinario-función especial de instrucción MCU
Mediante el uso de 1T kernel 0 ~ 35MHZ rango de trabajo, alta eficiencia, la velocidad es un común 51 chip único 8-12 veces
La Integración de Flash, 2KB EEPROM 60KB de memoria de programa, Byte RAM 1280, que es 15 veces el 89C51 ordinario
Admite la función ISP e IAP, puede descargar, ejecutar la EEPROM y Flash.
Admite 44 puertos IO, Puerto IO de hasta 20mA de cada capacidad de conducción
Sin un simulador dedicado puede descargar rápida y directamente el programa de usuario
Reloj Oscilador interno integrado R/C
Vigilancia interna integrada
Circuito de reinicio MAX810 de integración interna
Detección interna integrada de bajo voltaje
Hay 4 temporizadores internos de 16 bits, un generador de velocidad en baudios
La integración interna de 3 salidas de reloj
7 interrupciones externas IO
2 carreteras PCM \ PCA
La integración interna de 8 Road 10 ADC
Carretera de puerto serie real de 2 vías, más 1 puerto serie virtual seleccionable por software, puerto serie para realizar 3 funciones (solo se pueden usar 2 de ellas)
Usando el estándar industrial-40 ~ 85
DIP40 \ PLCC44 \ LQFP44 \ LQFP48 una variedad de opciones de embalaje
Adopta voltaje de 3,3 V, bajo consumo de energía,
Precio bajo
2 tamaño del tablero 7,5 cm * 5,5 cm
3 para proporcionar fuente de alimentación, la función especial de la fuente de alimentación del sistema 2 opcional
(1) VUSB: Función de depuración básica para usar, ahorre con la fuente de alimentación externa de 10 RMB; y puede usar directamente el puerto USB directamente imprimir en serie Información de depuración, eliminando la necesidad de que el USB descargue la línea UART 10 RMB, la realización de la fuente de alimentación USB, descargue y depure tres en una función específica Función
(2) Depuración VDCIN del motor, comunicaciones GSM y otros dispositivos de corriente grande, resolviendo el problema de la escasez de fuente de alimentación VUSB;
4 soporte para salida de voltaje múltiple-función especial
(1) para proporcionar una potencia de salida de 5,0 V
(2) para proporcionar una potencia de salida de 3,3 V
Los 5 admiten 4 comunicaciones inalámbricas:-función específica
(1) RFID (NFC) de comunicación inalámbrica de corta distancia de menos de 10 cm. Admite RFID comunicación inalámbrica (13,56 MHz), admite la función especial de 14443 TYPEA \ B y Protocolo 15693
Este es el Internet de las cosas, un front-end de datos comunes, adquisición de datos inalámbrica dentro de 10CM
(2) La línea de 470MHz de comunicación inalámbrica sin barreras de 300 metros de distancia.-función especial
La Realización de 300 metros de distancia de control remoto inalámbrico o comunicación de datos, puede formar una pequeña red en forma de estrella simultáneamente en múltiples terminales de adquisición de datos de recopilación de datos inalámbrica
(3) comunicación inalámbrica de larga distancia GSM \ GPRS función especial infinita
Esta es la base de la red, la comunicación inalámbrica de datos, también admite el control de SCM y el modo de control directo de PC (SMS, llamadas de voz, transmisión de datos GPRS)
(4) Comunicación inalámbrica GPS \ GPSBD (Big Dipper Beidou), una comprensión precisa de la información de longitud y latitud: la ubicación de la función especial del equipo
9 sensores de aceleración que pueden desarrollar el equipo de carro móvil como el control de movimiento lineal función específica del sistema de control de bucle cerrado
10 sensores de distancia ultrasónicos, puede realizar la función especial de evitar obstáculos-Equipo de coche móvil
11 sensores de luz visible (Medición del brillo)-inducción en tiempo real de la intensidad de la luz.
12 sensores de temperatura y humedad pueden monitorear los cambios de temperatura y humedad externos de la función especial de
13 El Sensor de gas puede detectar la concentración de gas combustible, los cambios circundantes-función especial.
15 usando el control del motor de marcha atrás del chip de accionamiento del motor de CC-función específica especial
Los coches eléctricos y otros accesorios disponibles en Internet, con un motor de CC pueden realizar la función de avance y retroceso del coche
16 usando el control reductor de chip de accionamiento de motor paso a paso con inversión positiva de motor paso a paso de 4 fases
Los coches eléctricos y otros accesorios disponibles en Internet, utilizando un motor paso a paso, pueden realizar la función de giro a la izquierda y a la derecha.
El control de salida de relé unidireccional de 17 (la fuente de alimentación externa y una fuente de alimentación integrada se pueden cambiar)-función específica
Relé de grado industrial, pequeño volumen, gran potencia, CA y CC compatible con CA 220V \ 5A 30V \ 5A
Objetivo de desarrollo de la plataforma SK2, objetos aplicables y uso:
1 Objetivo de I + D: La mayoría de las placas de desarrollo existentes domésticas (sin excluir que se copien entre sí casi siguen el mismo patrón), una función simple, el grado de integración es bajo, el costo es alto, no podemos satisfacer las necesidades de los usuarios más extensas, por lo que contratamos a un R & Amp senior; D personal más de 10 años de la industria electrónica, el desarrollo de la plataforma SK (actualmente SK2 es la primera plataforma abierta única de China 8051), la plataforma de hardware suave proporciona al usuario una apertura, conveniente para que el usuario aprenda, estudie, comunique el sistema integrado. Los usuarios también pueden, de acuerdo con la definición de la interfaz de la plataforma SK, diseñar módulos propios o placa base de CPU, junto con la plataforma SK para la mayoría de los usuarios a la venta.
Encarna completamente la apertura.
2 El objeto aplicable:
(1) estudiantes y otros usuarios principiantes: para proporcionar el código fuente, solo como referencia, no haga gramática u otro soporte relacionado
(2) Los usuarios de la empresa -- proporcionando leer y escribir las funciones de interfaz de operaciones similares, la posterior no actualizar regularmente
3 usos:
(1) El chip principal de la plataforma selecciona bajo voltaje, embalaje pequeño, Grado Industrial, puede satisfacer más comercio para el volumen del sistema integrado y la demanda de energía
(2) admite sensores múltiples, equipos de entrada y salida múltiples, una variedad de capacidades de comunicación inalámbrica y acceso a Internet, para satisfacer las necesidades especiales de la industria multiusuario.
Comprar Módulo GSM de placa MCU 51, módulo GPRS, cuatro frecuencias, mensajes de voz, datos, STC15, Internet de las cosas
