Descripción
Descripción general:

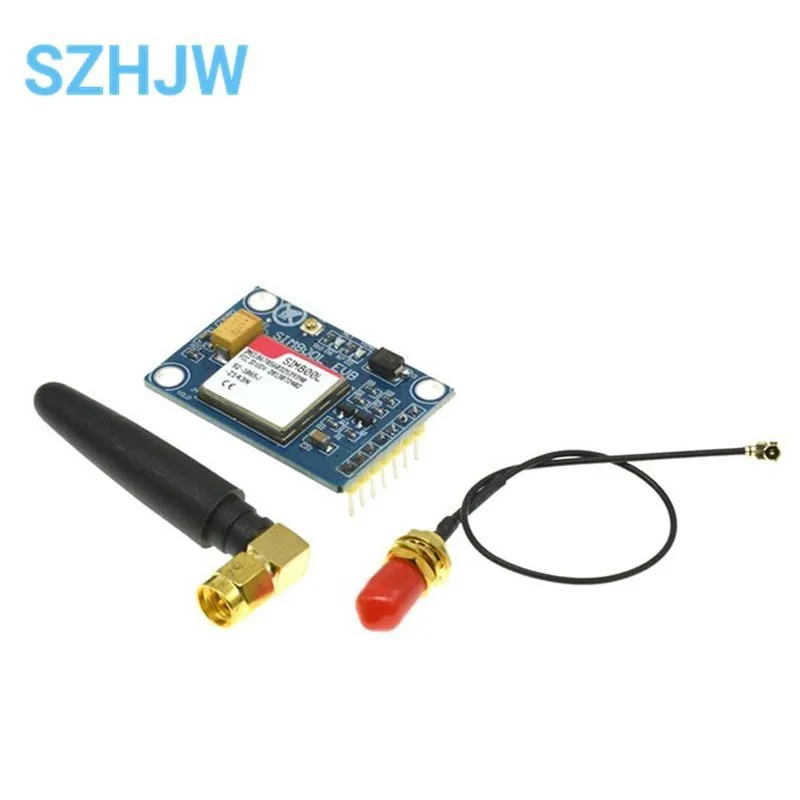

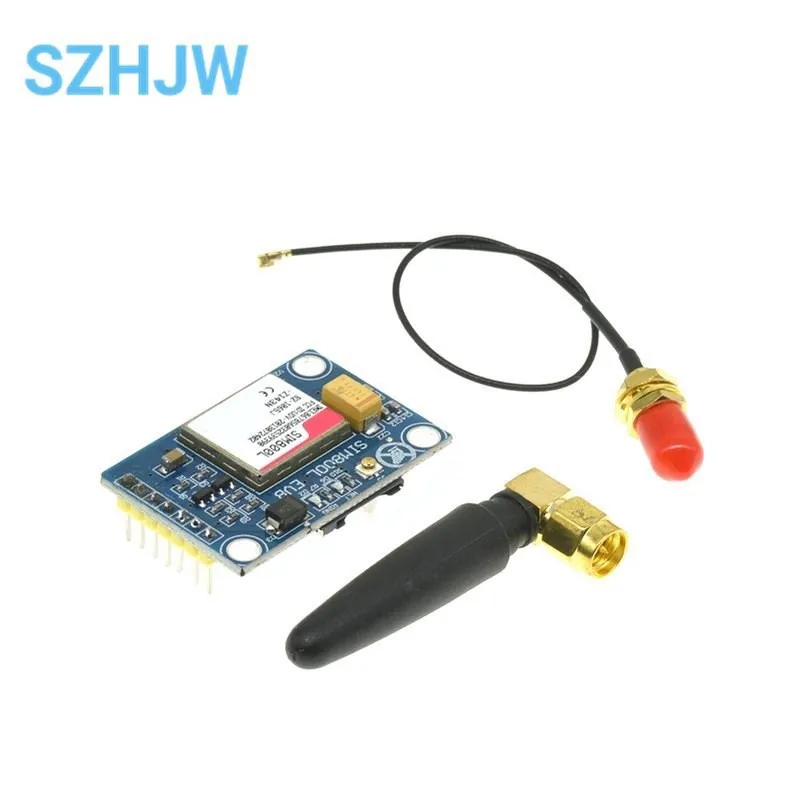

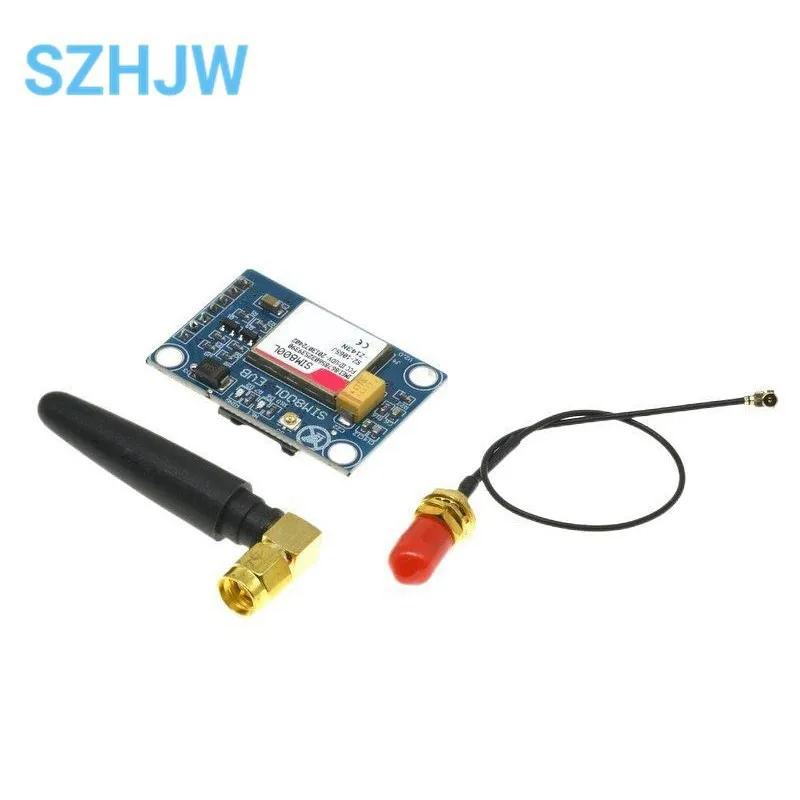

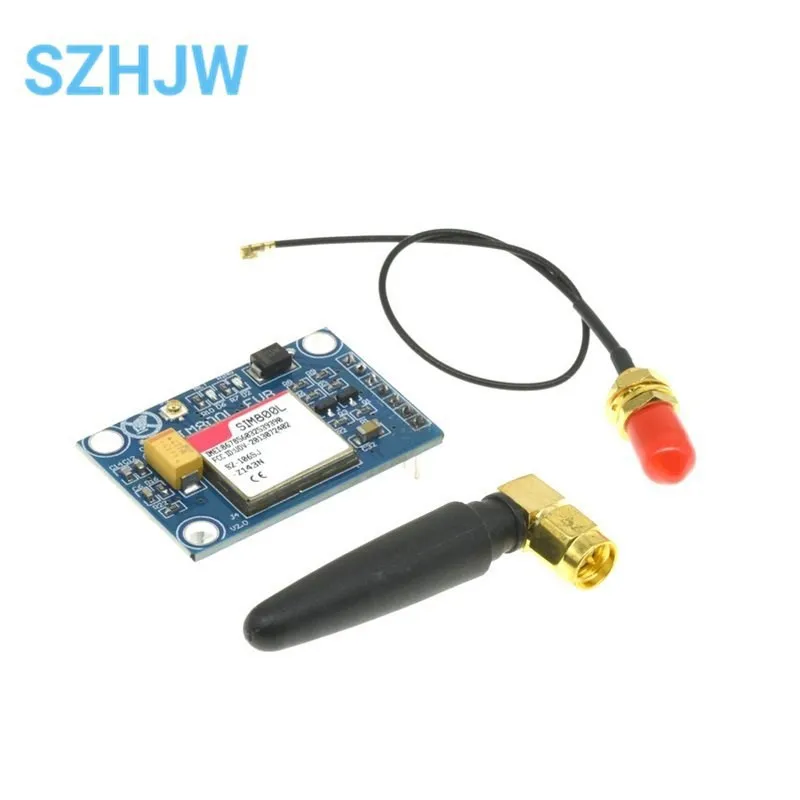

Este módulo SIM800l tiene un conjunto de interfaz serie de nivel TTL y un conjunto de interfaz de fuente de alimentación.Además, hay un conjunto de interfaz de antena en este módulo.
El chip de las características básicas del SIM800L
SIM800H es una solución GSM/GPRS cuádruple completa de tipo LGA que puede integrarse en el cliente
Aplicaciones:
SIM800H admite cuatro bandas 850/900/1800/1900 MHz, puede transmitir información de voz, SMS e datos con baja potencia
Consumo:
Puede adaptarse a las demandas delgadas y compactas del diseño del cliente.Con características
Compatible con Bluetooth, FM y AT integrado, permite un ahorro total de costos y un rápido tiempo de comercialización para las aplicaciones del cliente.
Características generales:
Cuatribanda 850/900/1800/1900MHz
GPRS multiranura clase 12/10
Estación móvil GPRS clase B
Cumple con GSM fase 2/2+
- Clase 4 (2 W a 850/900 MHz)
- Clase 1 (1 W a 1800/1900 MHz)
Compatible con Bluetooth: Compatible con 3,0+EDR
FM: bandas mundiales de 76 ~ 109 MHz con paso de sintonización de 50 KHz
Control mediante comandos AT (3GPP TS 27.007, 27.005 y comandos AT mejorados con SIMCOM)
Rango de voltaje de alimentación 3,4 ~ 4,4 V
Bajo consumo de energía
Temperatura de funcionamiento:-40 ~85
Especificaciones para datos GPRS
GPRS clase 12: Máx.85,6 kbps (descendente/enlace ascendente)
Soporte de PBCCH
Esquemas de codificación CS 1, 2, 3, 4
Pila de PPP
CSD hasta 14,4 kbps
USSD
Modo no transparente
Especificaciones para SMS vía GSM/GPRS
MO y MT punto a punto
Transmisión celular por SMS
Modo de texto y PDU
Funciones del software
0710 Protocolo MUX
Protocolo TCP/UDP integrado
FTP/HTTP
MMS
Correo electrónico
DTMF
Detección de interferencias
Grabación de audio
TTS
AT integrado (opcional)
Especificaciones para la voz
Triodo
- Mitad de velocidad (HR)
- Tasa completa (FR)
- Tasa completa mejorada (EFR)
AMR
- Mitad de velocidad (HR)
- Tasa completa (FR)
Operación manos libres
Supresión del eco
Interfaces
88 pads LGA que incluyen:
Interfaz de audio analógica
Copia de seguridad RTC
Interfaz serie
Interfaz a SIM externa 3V/1.8V
Almohadilla de antena GSM
Almohadilla de antena FM
Almohadilla de antena compatible con Bluetooth
Compatibilidad
Certificaciones de interfaz de comando celular AT (Plan):
CE
GCF
FCC
ROHS
ALCANCE
Las características básicas del módulo
51 STM32 AVR MCU compatible
Ampliación del prototipo
La frecuencia es 850/900/ 1800/1900 MHz.
Rango de fuente de alimentación: el voltaje es de 4,6-5,2 V; La corriente es 1A o más (la corriente es muy importante).
Rango de temperatura de funcionamiento: -40 grados C a +85 C
Interfaz de comunicación: MCU 2,85/3,3/5v compatible con interfaz serie de nivel TTL
LED: Dos LED, el LED Net y el LED ANILLO.

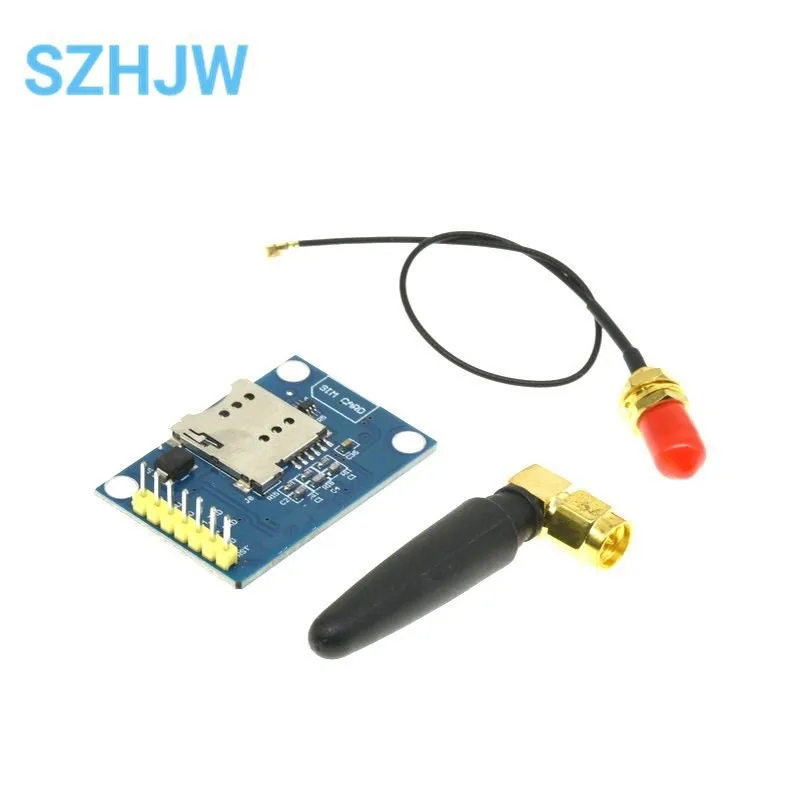

TARJETA SIMCARD: soporte micro SIMCARD
La descripción de los pines:
El nombre de los pines Descripción
Interfaz de alimentación de 5v Alimenta el módulo
CONECTAR A DC5v
TIÑO
Interfaz VDD TTL UART La interfaz serie TTL UART, puede conectar la MCU como 51MCU, ARM o MSP430 directamente.El pin del VDD se utiliza para igualar el voltaje del TTL.
SIM_TXD
SIM_RXD
GND si este pin no está utilizado, manténgalo abierto
RST RST el módulo, si este pin no está utilizado, manténgalo abierto
El nombre de los pines Descripción
Interfaz de alimentación de 5v Alimenta el módulo
CONECTAR A DC5v
TIÑO
Interfaz VDD TTL UART La interfaz serie TTL UART, puede conectar la MCU como 51MCU, ARM o MSP430 directamente.El pin del VDD se utiliza para igualar el voltaje del TTL.
SIM_TXD
SIM_RXD
GND si este pin no está utilizado, manténgalo abierto
RST RST el módulo, si este pin no está utilizado, manténgalo abierto
Opiniones de clientes
1 opinionesCompré un módulo SIM800L V2 y lo probé usando una batería de iones de litio completamente cargada. A 3,9 V (dentro del rango operativo seguro), el módulo no se encendió, no hubo actividad LED en absoluto. Luego, aplicé cuidadosamente 4,0 V (también dentro del rango oficial de 3,7 V a 4,2 V). El LED rojo se encendió brevemente durante unos 3 segundos, luego el módulo dejó de funcionar inmediatamente y mostró signos de quemado. No excedí el límite de voltaje ni la polaridad inversa.
