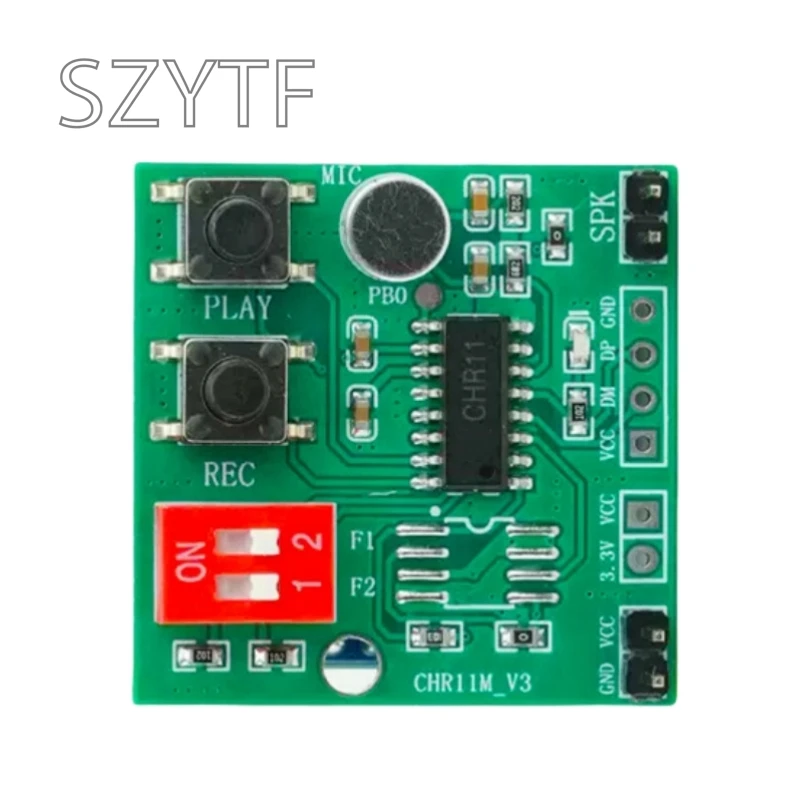

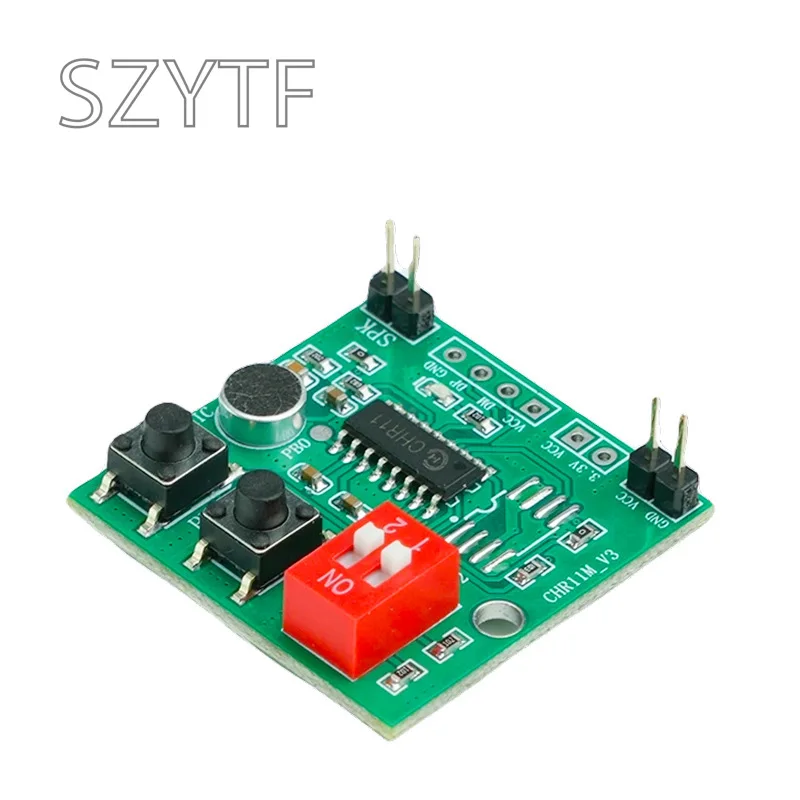

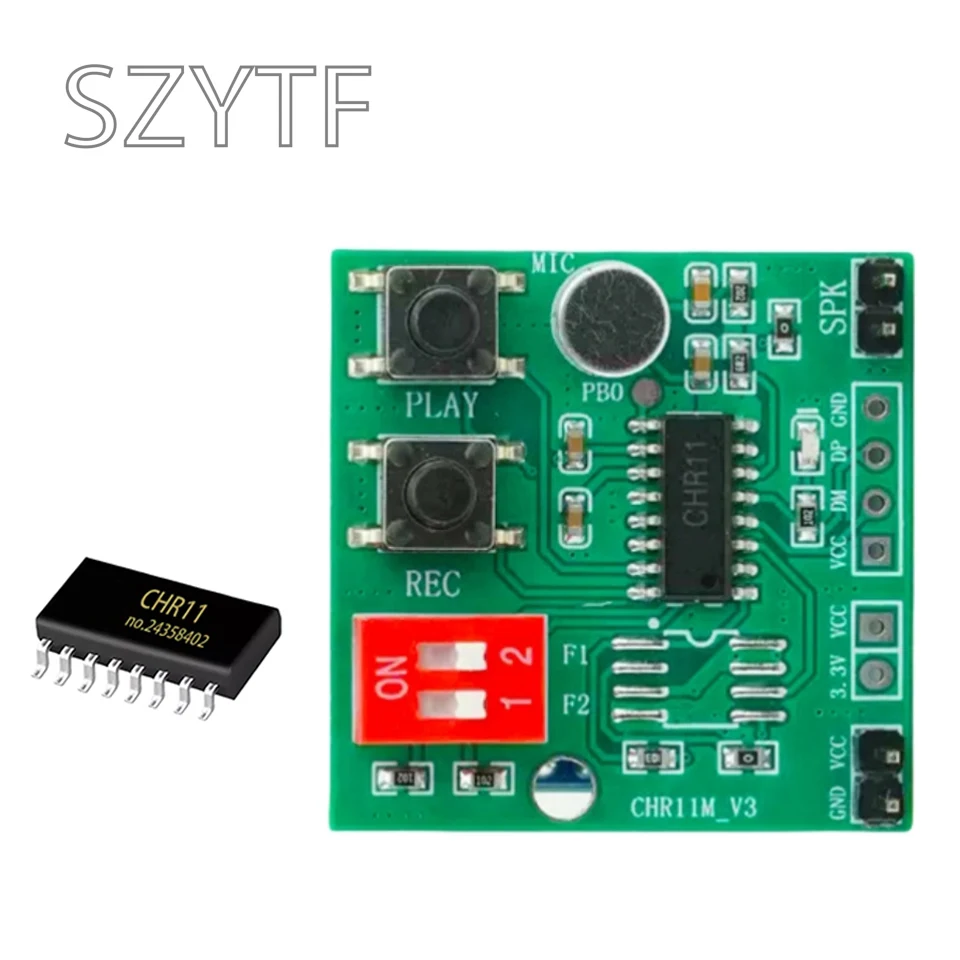

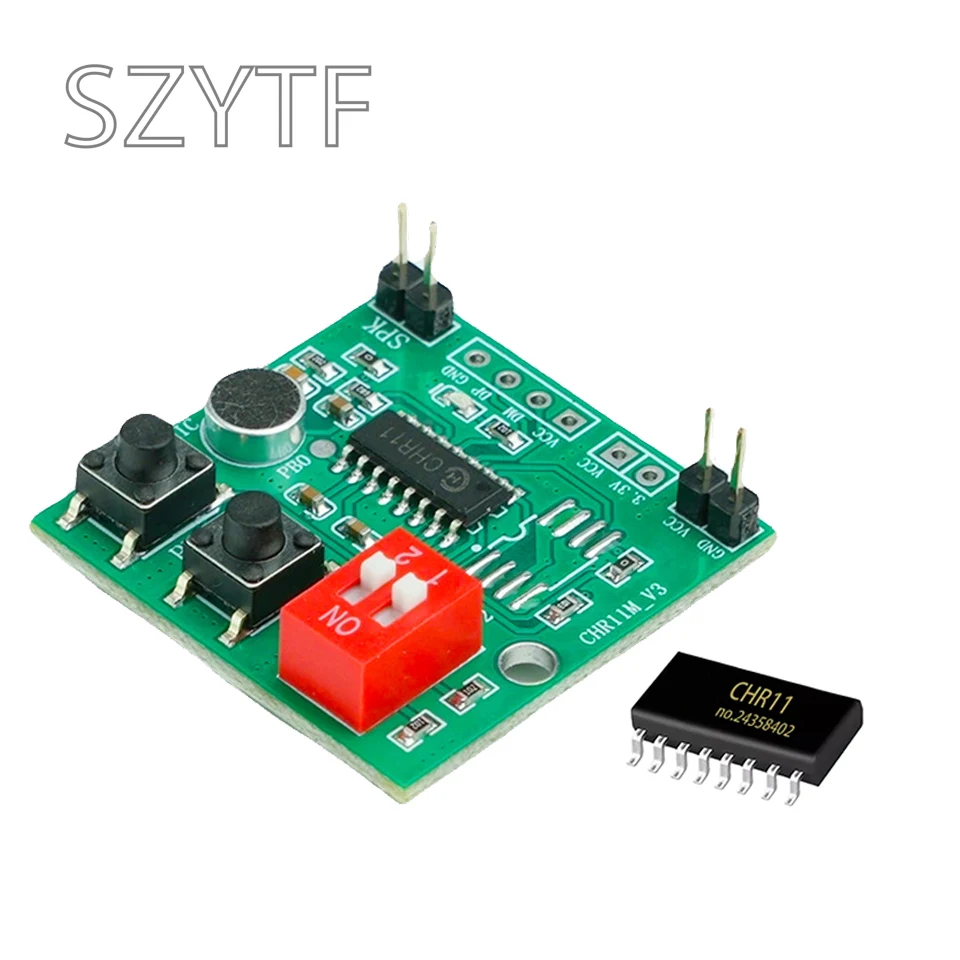

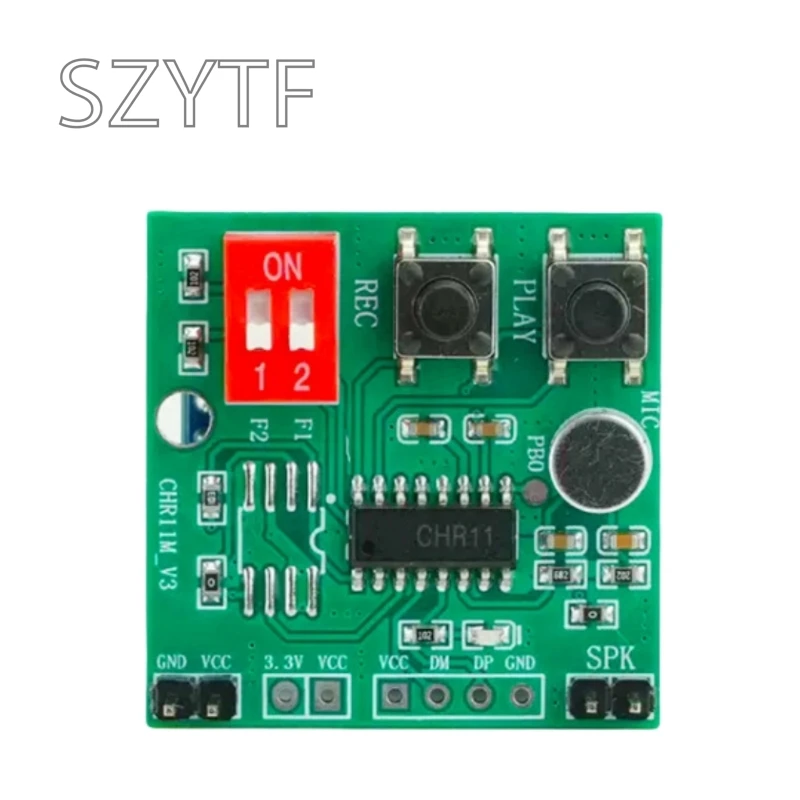

Módulo de grabación de alta calidad de sonido de un solo Chip de 35 segundos de grabación soporte Flash externo de baja potencia modo opcional

Introducción de la función:

Cuando la plataforma FLASH no está soldada, se utiliza el espacio incorporado del chip y el tiempo de grabación es de 35 segundos.Si suelres FLASH

La duración de la grabación es de 32 MBIT según la capacidad del FLASH externo.

Almacenar durante unos 350 segundos.

1. Entrada de energía: DC2-5,2 V, fuente de alimentación de menos de 3,3 V, 3,3 V y VCC deben cortocircuitarse.

2.Consumo de energía en espera: 2UA

3. Duración de la grabación: chip único 35 segundos, admite SPIFLASH externo, FLASH de 32 MBIT alrededor de 350

Duración de la grabación de segundos.

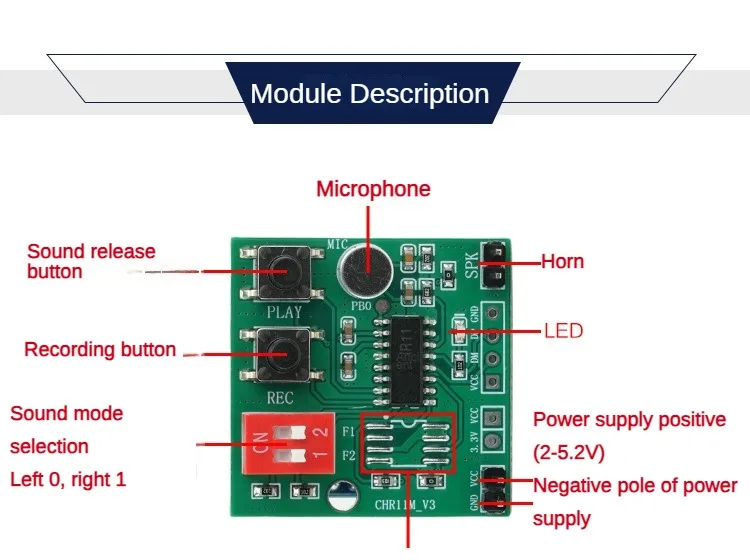

4.Luz LED: parpadea durante la grabación y fija durante la reproducción.

5. altavoz: 8R/0,5W

6. Botón de reproducción: una variedad de opciones de reproducción, a través de los dos interruptores DIP para elegir, consulte la siguiente tabla.

7. Botón de grabación: Modo 1: Se ha presionado el botón para grabar, suéltelo inmediatamente para detener la grabación.

Modo de reproducción, tabla de comparación de funciones dip switch 1-3, F1-F3, el lado derecho significa 1, el lado izquierdo significa 0

Presione el botón para comenzar a reproducir, no importa cuánto tiempo presione solo reproducir una vez, reproducir Si presiona una tecla durante la reproducción, se interrumpe la voz actual y se ejecuta un nuevo comando.

Presione el botón para comenzar a reproducir, no importa cuánto tiempo presione solo reproducir una vez, reproducir. Presione el botón durante la reproducción no es válido y presione el botón después de que la reproducción sea efectiva.

Presione el botón para comenzar a reproducir, siga manteniéndolo y siga perdiéndolo.Activar suelto deja de jugar inmediatamente.

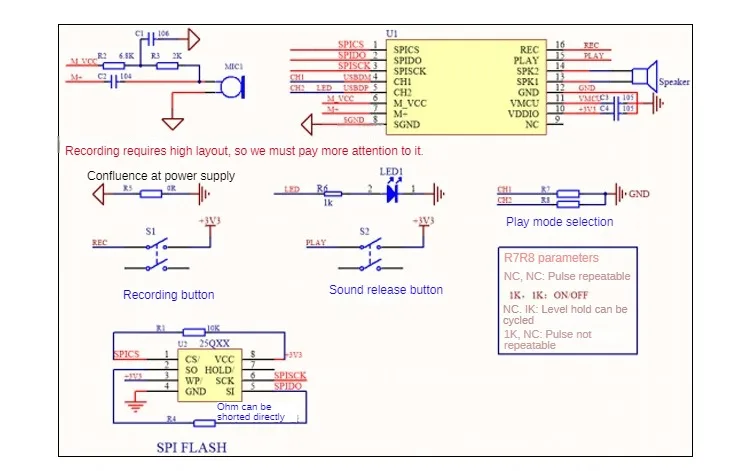

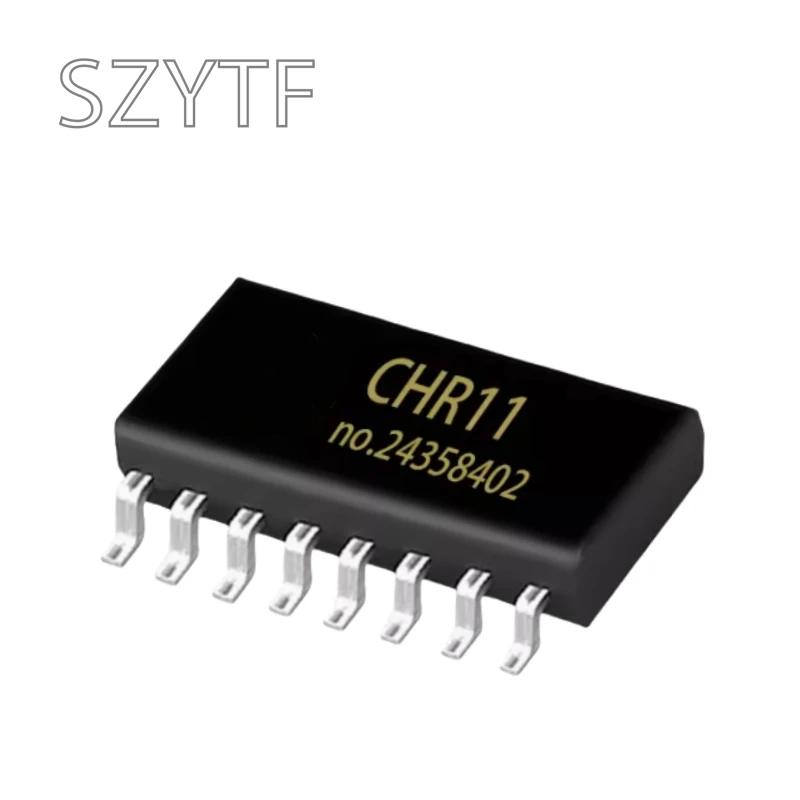

Esquema del chip:

Si no se adjunta FLASH, la capacidad de almacenamiento interna es de 35 segundos. Si se adjunta un FLASH externo, las grabaciones se almacenan en el FLASH externo.
