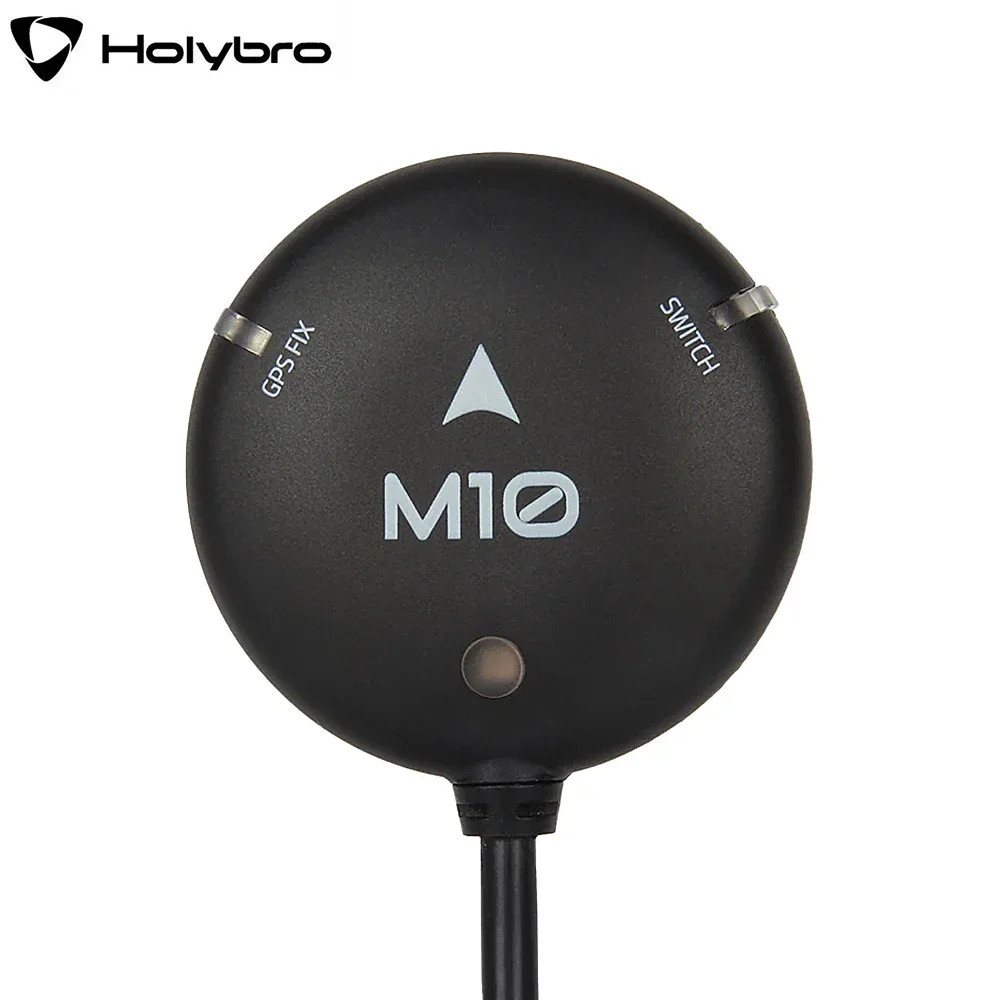

Módulo GPS Holybro M10 estándar/GPS secundario/para brújula Pix32 y Pixhawk 1/2.4.6/2.4.8 IST8310 115200 5 Hz para drones RC FPV

Descripción general

• El GPS M10 utiliza GNSS de constelaciones múltiplesalimentado por la serie u-blox M10, un receptor GNSS simultáneo que puede recibir y rastrear múltiples sistemas GNSS.Debido a la arquitectura frontal de RF multibanda, las cuatro constelaciones GNSS principales, se pueden recibir GPS, Galileo, GLONASS y BeiDou simultáneamente.

• También viene con la brújula IST8310, un indicador LED tricolor, un timbre y un interruptor de seguridad.Hay 3 opciones de conectores diferentes para diferentes propósitos.Este módulo se envía con una velocidad en baudios de115200 5Hz.

• La antena de conexión de 25 x 25 mm de alta ganancia proporciona un rendimiento excelente y el patrón de radiación de la antena omnidireccional aumenta la flexibilidad para la instalación del dispositivo.Cuenta con circuitos activos para la antena de parche cerámico y una batería de respaldo recargable para arranques en caliente.

Comparación de GPS de drones de alta velocidad

Esto puso Holybro M10, M9N, F9P y Matek M10Q a una prueba definitiva para determinar qué unidades GPS podrían seguir el ritmo con un dron de alta velocidad en modo acro y al mismo tiempo garantizar la precisión durante RTL y misiones autónomas.

Características

• Ublox GNSS de 10.a generación más nuevo

• Posicionamiento rápido y preciso

• Antena de alta ganancia de 25*25*4mm

• Brújula IST8310

• Zumbador interno, interruptor de seguridad

• LED RGB de interfaz de usuario ultrabrillante

Nota

• Se requiere PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 o más reciente.

• El controlador LED de estado ha cambiado.Este LED es compatible con PX4 1.14, ArduPilot 4.4.0 y posteriores.()

Nota:Para el usuario de Ardupilot, si no puede realizar la calibración normal de la brújula "bail de brújula" por cualquier motivo, configure el parámetro COMPASS_ORIENT=6 (Yaw270) para obtener la orientación adecuada de la brújula.

Diferencia entre las tres opciones de cable

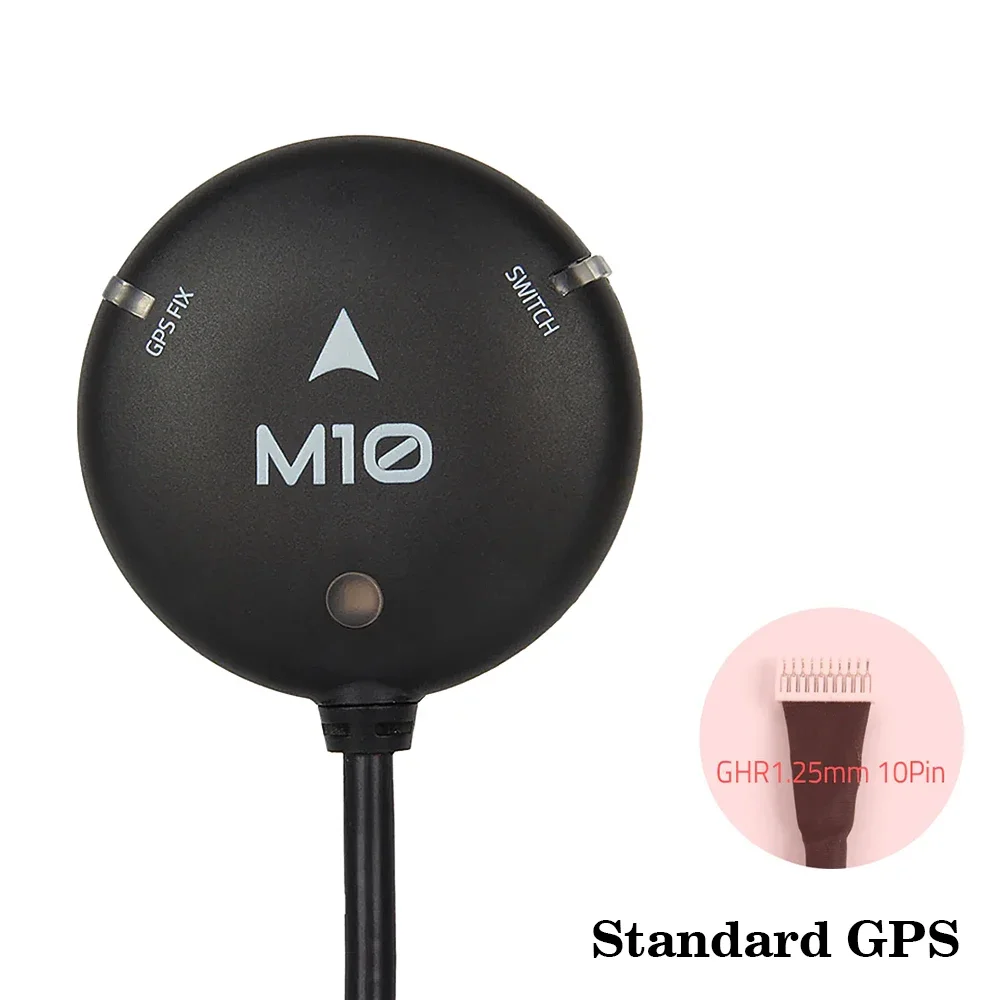

GPS Holybro M10 (cable JST GHR1.25 mm y 10 pines):

• Esta opción es la más común, se usa en este conector se puede usar en el controlador de vuelo estándar Pixhawk "módulo GPS" de 10 pines o en el puerto de entrada "GPS1".

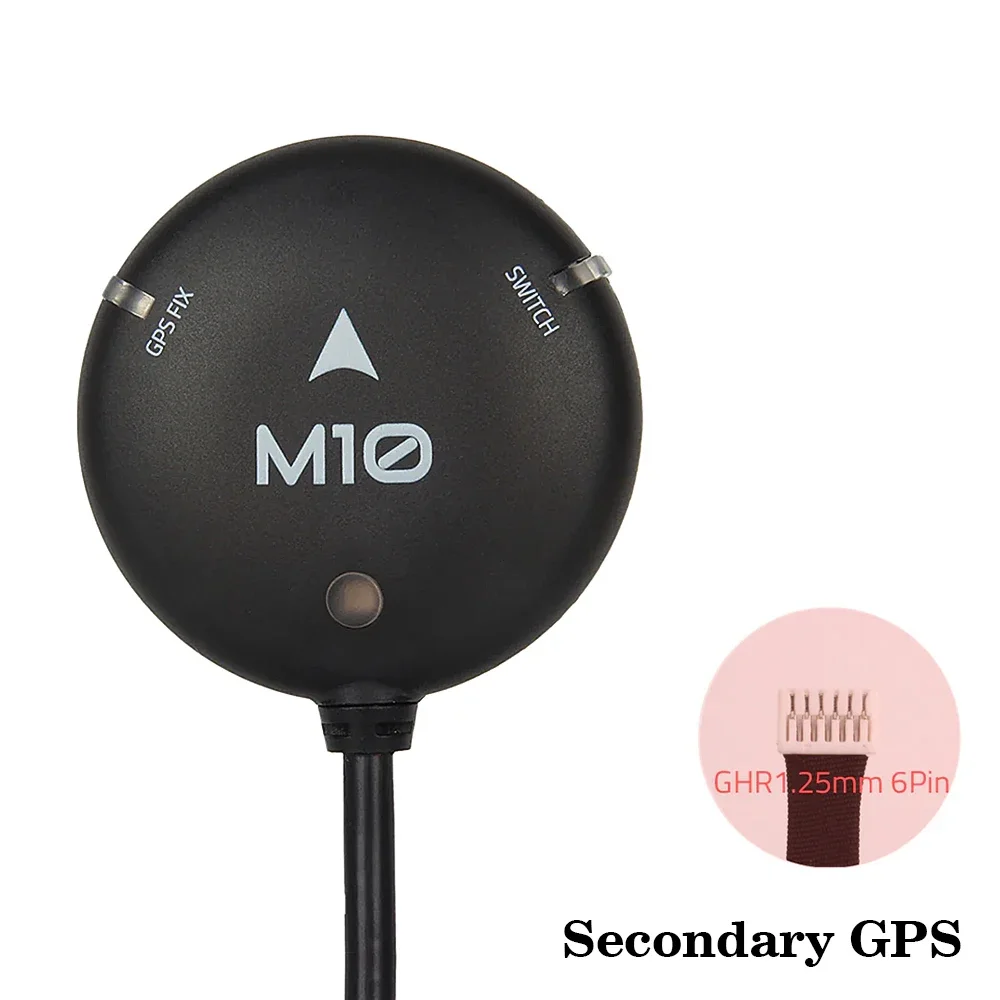

GPS secundario Holybro M10 (cable JST GHR1.25 mm de 6 pines):

• Este conector se puede utilizar en el puerto de entrada Pixhawk Standard Flight Controller de 6 pines "UART e I2C" o "GPS2" como GPS secundario.Este GPS también es compatible con el puerto CubeFlight ControllerGPS2.

GPS Holybro M10 para Pix32 y Pixhawk1/2.4.6/2.4.8 (cable Molex1,25 mm de 6 pines, 4 pines y 3 pines):

• Estos conectores son para puertos de entrada "Switch", "GPS" e "I2C" en los Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8

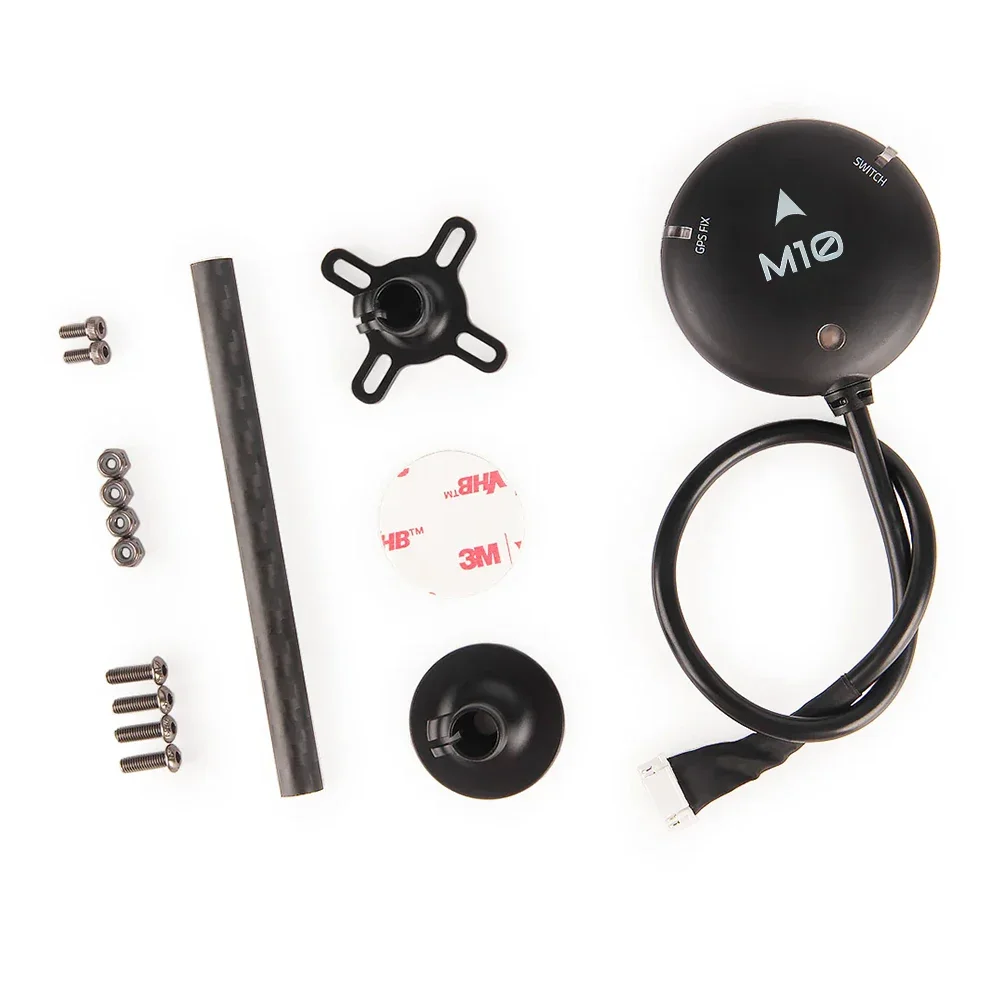

• 1 módulo GPS M10.

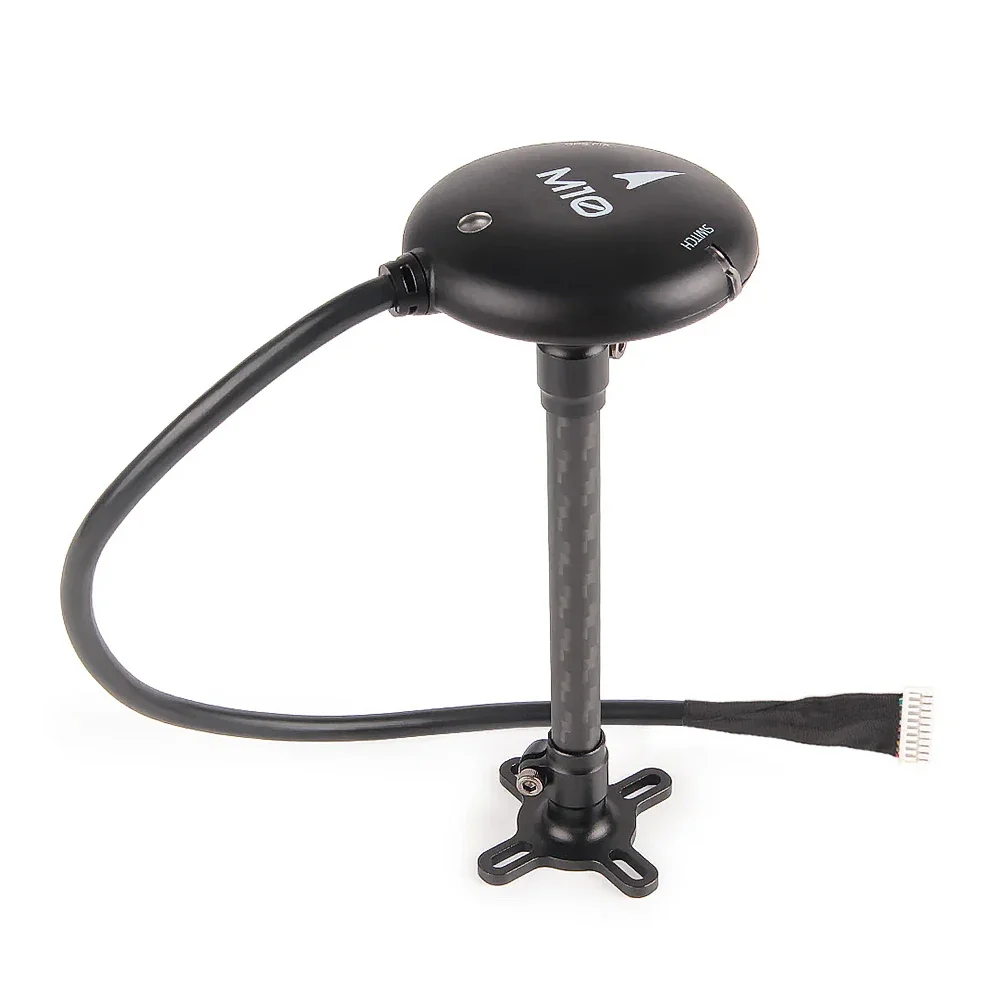

• 1 soporte fijo para GPS de fibra de carbono.
