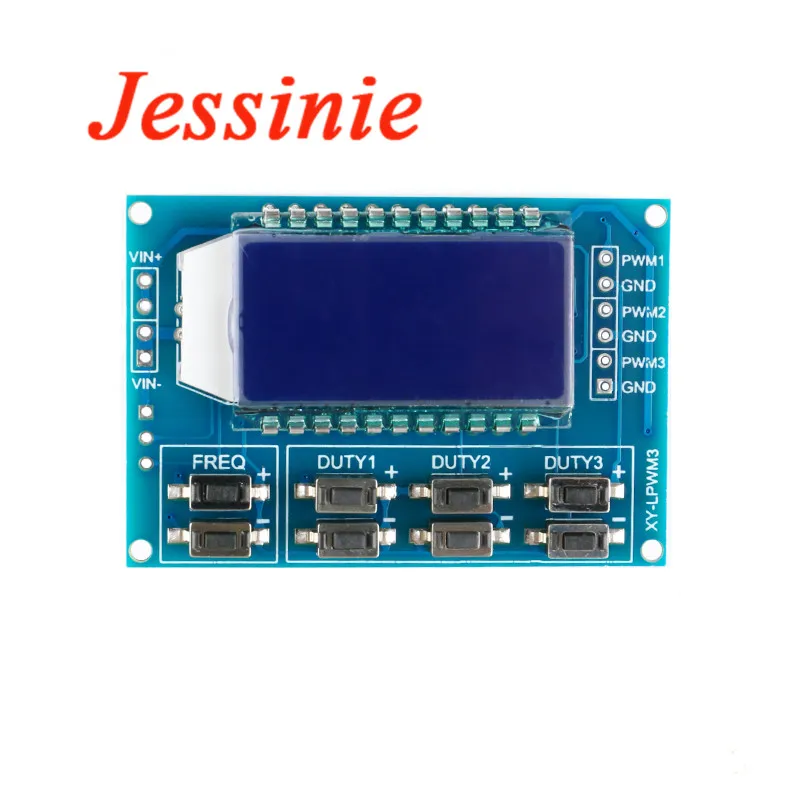

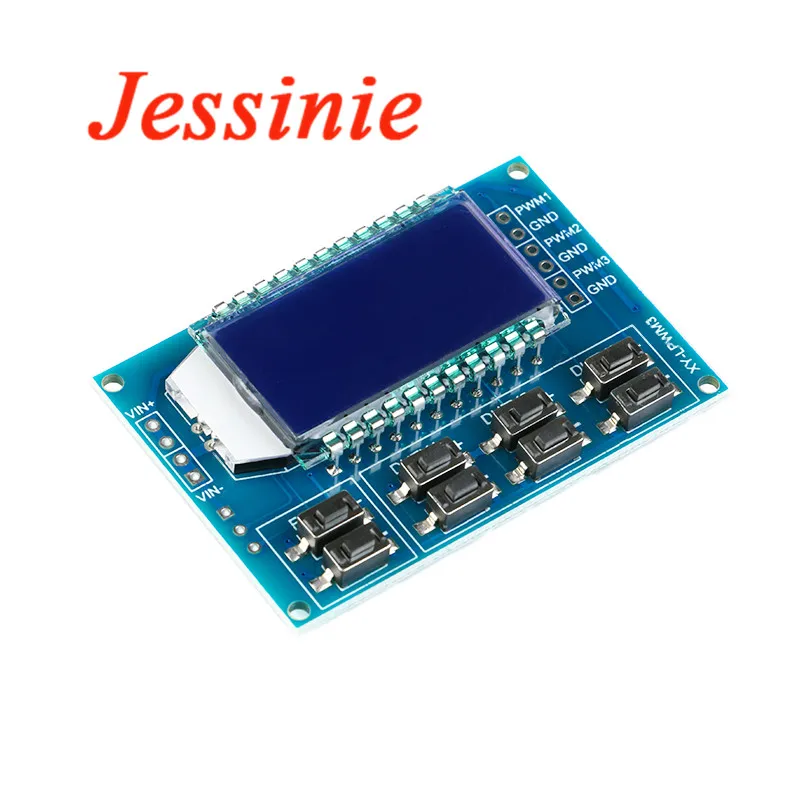

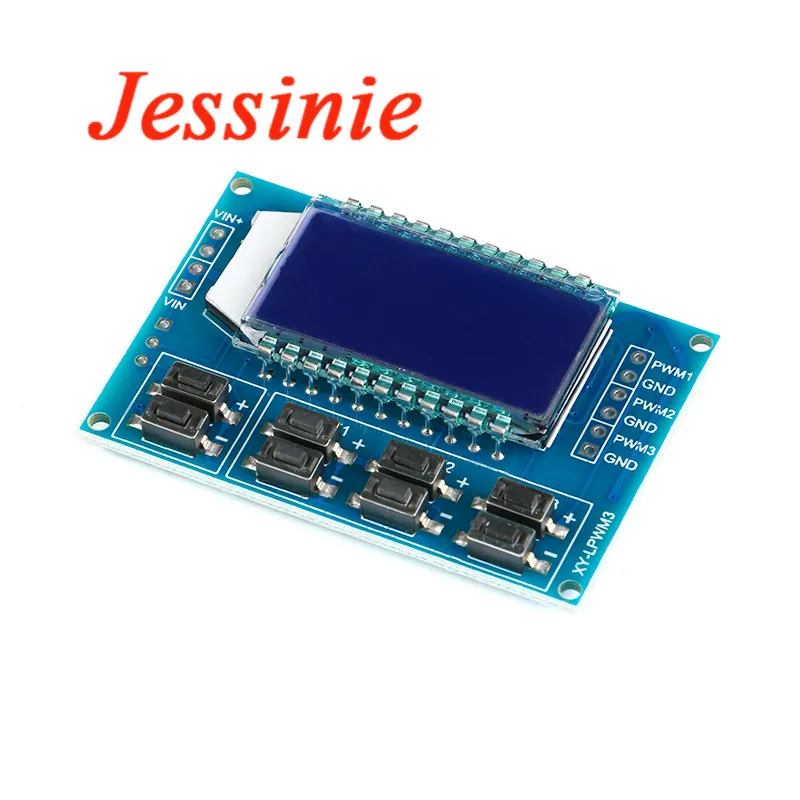

Módulo generador de señal de 1Hz-150Khz, generador de función de frecuencia de pulso PWM ajustable, ciclo de trabajo, pantalla LCD TTL, 5V, cc 12V, 24V
2,17 € 2,9 €
Con la garantía de
comprobando cupones disponibles...
Some placeholder content for the collapse component. This panel is hidden by default but revealed when the user activates the relevant trigger.

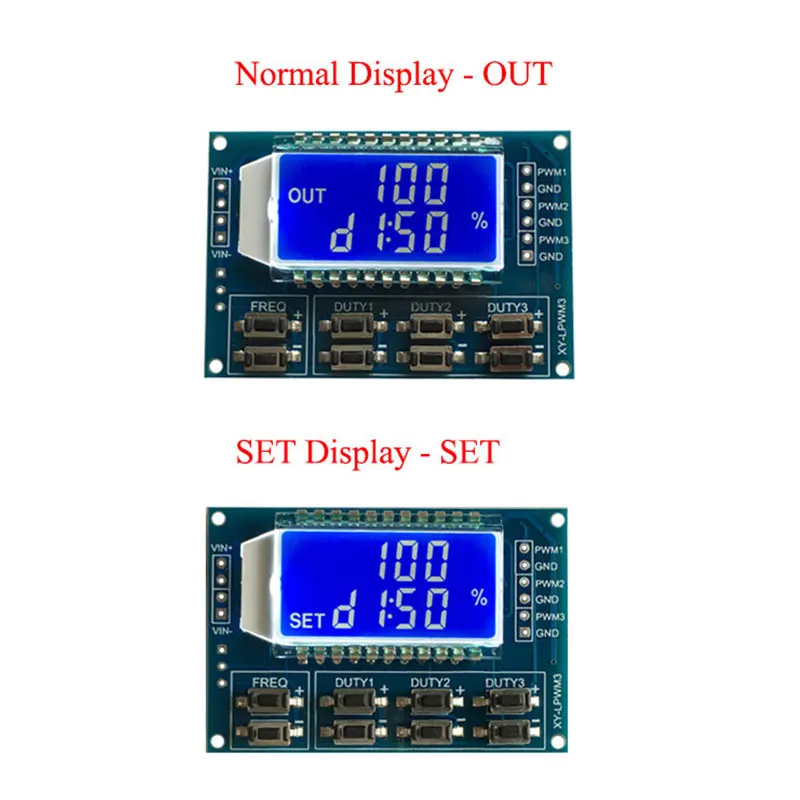

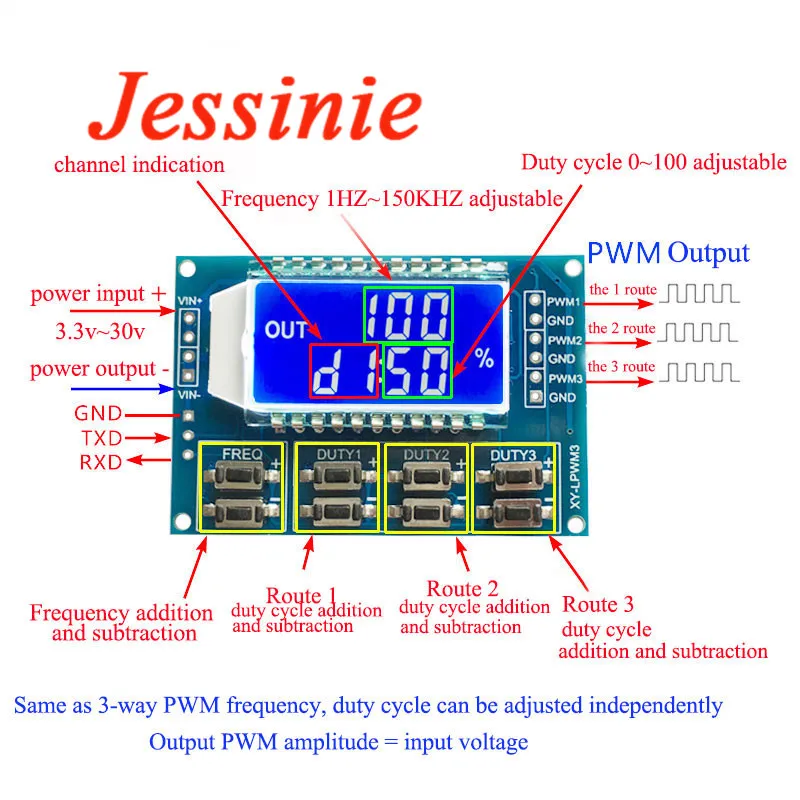

Módulo destacado1. Salida PWM de tres vías, frecuencia ajustable, salida de frecuencia de tres vías, el ciclo de trabajo se puede ajustar de forma independiente, adecuado para la mayoría de las ocasiones;2. Frecuencia LCD y ciclo de trabajo de la pantalla de cristal líquido, muy clara, muy fácil de ajustar3. Amplio rango de frecuencia y alta precisión;4. Comunicación serieDescripción del móduloSalida PWM de 3 vías, amplio rango de frecuencia, el ciclo de trabajo se puede ajustar de forma independiente en tiempo real;La frecuencia se divide en cuatro rangos, cambiando automáticamente:1.XXX (sin punto decimal): la unidad mínima Hz es 1, el rango de valores es 1Hz ~ 999Hz;2.X.XX (el punto decimal está en cien lugares) es 0,01 Khz, el rango de valores es 1,00 Khz ~ 9,99 Khz;3.X X.X (punto decimal en diez): La unidad mínima es 0,1 Khz; el rango de valores es 10,0 KHz ~ 99,9 KHz4.X.X.X (punto decimal en diez y cientos): La unidad mínima es 1Khz; el rango de valores es 1KHz ~ 150KHzPor ejemplo. Visualización de frecuencia: 100 representa el pulso de 100Hz de salida PWM;1,01 representa el pulso de salida PWM 1,01 K;54,1 indica el pulso de salida PWM 54,1 KHz;1.2.4 indica pulso de salida PWM de 124KHz;Los valores del ciclo de trabajo oscilan entre 0 y 100%, donde 100% se expresa en A %.Todos los parámetros de configuración se guardan después del apagado.
Configuración de parámetrosEl módulo tiene 8 teclas independientes para establecer la frecuencia y el ciclo de trabajo, admite pulsaciones cortas (aumentar o disminuir una unidad) y pulsaciones largas (aumento o disminución rápida), es muy simple, los parámetros establecidos se guardan automáticamente, el apagado no se pierde.El Botón de ciclo de trabajo de 3 vías se puede presionar al mismo tiempo, ajuste en tiempo real, la pantalla LCD es el ciclo de trabajo del último botón presionado, el tiempo real es muy fuerte, se puede utilizar como un simple escaneo de ciclo de trabajo de varias vías.Parámetros del módulo1. Voltaje de funcionamiento: 3,3 ~ 30V;2. Rango de frecuencia: 1Hz ~ 150KHz;3. Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%;4. Capacidad de carga de señal: la corriente de salida puede estar alrededor de 5 ~ 30ma;5. Amplitud de salida: amplitud PWM y voltaje de suministro son iguales;6. Temperatura ambiente: -20 ~ + 70 °C.Ámbito de aplicación1. Se utiliza como generador de señal de onda cuadrada para generar señales de onda cuadrada para desarrollo y uso experimental;2. Utilizado para generar una señal de onda cuadrada para controlar el controlador del motor;3. Generar pulsos ajustables para su uso por la MCU;4. Genere pulsos ajustables, circuitos relacionados de control (aplicaciones de control de velocidad de atenuación PWM).
Configuración de parámetrosEl módulo tiene 8 teclas independientes para establecer la frecuencia y el ciclo de trabajo, admite pulsaciones cortas (aumentar o disminuir una unidad) y pulsaciones largas (aumento o disminución rápida), es muy simple, los parámetros establecidos se guardan automáticamente, el apagado no se pierde.El Botón de ciclo de trabajo de 3 vías se puede presionar al mismo tiempo, ajuste en tiempo real, la pantalla LCD es el ciclo de trabajo del último botón presionado, el tiempo real es muy fuerte, se puede utilizar como un simple escaneo de ciclo de trabajo de varias vías.Parámetros del módulo1. Voltaje de funcionamiento: 3,3 ~ 30V;2. Rango de frecuencia: 1Hz ~ 150KHz;3. Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%;4. Capacidad de carga de señal: la corriente de salida puede estar alrededor de 5 ~ 30ma;5. Amplitud de salida: amplitud PWM y voltaje de suministro son iguales;6. Temperatura ambiente: -20 ~ + 70 °C.Ámbito de aplicación1. Se utiliza como generador de señal de onda cuadrada para generar señales de onda cuadrada para desarrollo y uso experimental;2. Utilizado para generar una señal de onda cuadrada para controlar el controlador del motor;3. Generar pulsos ajustables para su uso por la MCU;4. Genere pulsos ajustables, circuitos relacionados de control (aplicaciones de control de velocidad de atenuación PWM).Control en serie (comunicación de nivel TTL de un solo chip)Estándar de comunicación: 9600 BPSBit de datos: 8Bit de parada: 1Dígito de control: NingunoControl de flujo: Ninguno1. Ajuste la frecuencia PWM"F1.0.5": la frecuencia de configuración es 105KHZ (1.0.0 ~ 1.5.0)2. Establezca el ciclo de trabajo PWM"Dx:yyy": establece el ciclo de trabajo del PWM X: (1 ~ 3) Número de serie PWM, YYY: (000 ~ 100) ciclo de trabajo %;Por ejemplo, D1:050, establezca el primer ciclo de trabajo PWM en 50%.3. Lea los parámetros de configuraciónEnviar cadena "READ" para leer los parámetros establecidos.El formato de datos leídos es el siguiente: F156, D1: 052, D2: 059, D3: 058,Establecer correctamente la devolución: Abajo;Error al establecer la devolución: CAÍDA.
