Descripción
- Optimización de calefacción de la fuente de alimentación lineal y disipación de calor LDO
- Problema de calentamiento de la fuente de alimentación lineal: El calentamiento de las fuentes de alimentación LDO lineales proviene principalmente de tres aspectos: magnitud de corriente, diferencia de voltaje de entrada-salida y si la disipación de calor externa es razonable.Para chips LDO altamente integrados actualmente, calcule la corriente de salida de manera razonable, disipe el calor adecuadamente y administre la diferencia de voltaje de entrada y salida.Cuanto mayor sea la diferencia de voltaje, mayor será la generación de calor bajo una determinada corriente;cuanto mayor sea la corriente, mayor será la generación de calor bajo una cierta diferencia de voltaje;Cuando tanto la diferencia de voltaje como la corriente son grandes, el LDO definitivamente no funcionará normalmente durante mucho tiempo.
- Tres formas de optimizar la disipación de calor para LDO lineal: 1.Aumente el margen de salida de corriente del chip, es decir, múltiples chips en paralelo; 2.Agregue disipadores de calor y disipación de calor auxiliar, como ventiladores; 3.Reducir la diferencia de voltaje de entrada-salida.
- Descripción del módulo
- (1) Fuente de corriente controlada por voltaje de alta linealidad con salida de amplio rango;
- (2) Compatible con dos amplificadores de deriva cero ultrabaja importados, que permiten correspondencia lineal 1:1, 1 V/100 mA;
- (3) Triodo lineal importado de alta potencia, que garantiza la estabilidad actual del módulo;
- (4) Puede usarse como fuente de corriente de precisión con DAC para controlar dispositivos que necesitan excitación, como láseres, LED y sensores;
- Parámetros del módulo

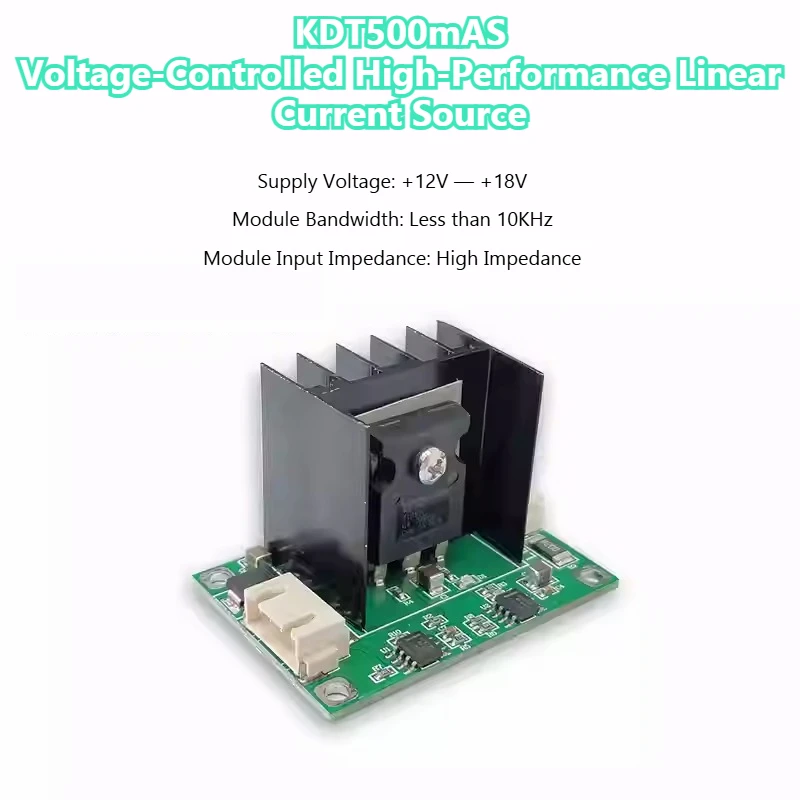

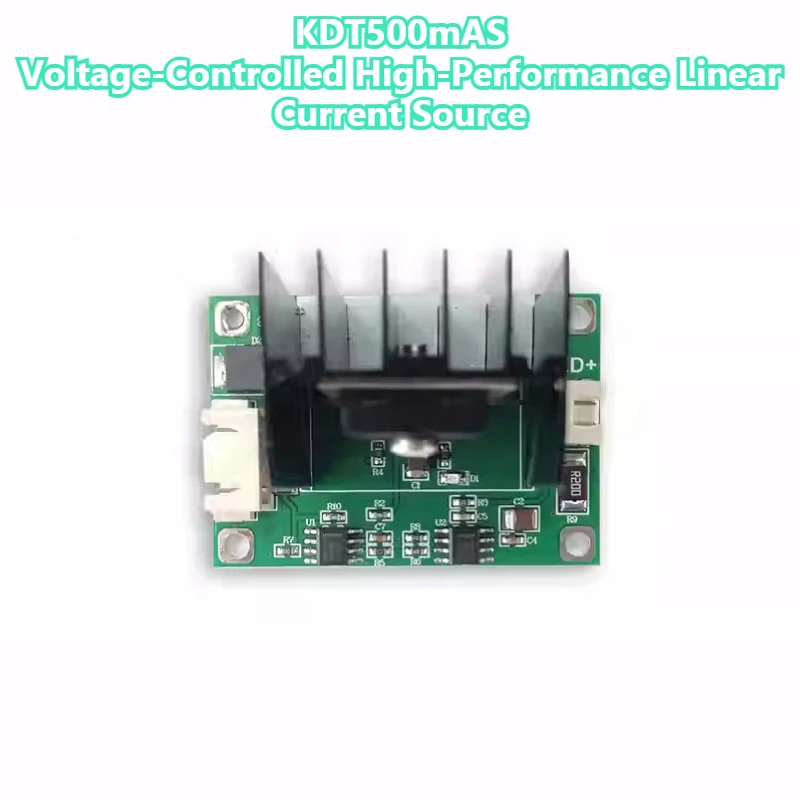

- Modelo de módulo: KDT500mAS-001
- Función del módulo: Fuente de alimentación lineal de alto rendimiento controlada por voltaje
- Método de control: voltaje controlado 1 V/100 mA (admite una salida máxima de 1 A con una fuente de alimentación de 12 V y 1,2 A con una fuente de alimentación de 15 V.El alto rango de linealidad está dentro de 500 mA)
- Fuente de alimentación del módulo: +12 V - +18 V (la salida de corriente máxima varía según las diferentes fuentes de alimentación, tenga en cuenta)
- Linealidad del módulo: Precisión ordinaria, mejor que el 2,5 % (el módulo se envía con una correspondencia lineal predeterminada de 0-10 V a 0-1000 mA)
- Ancho de banda del módulo: Menos de 10 KHz
- Impedancia de entrada: alta impedancia
- Corriente sin carga: 4 mA (medido cuando el voltaje de entrada controlado por voltaje es 0)
- Velocidad de respuesta actual: menos de 150 mS

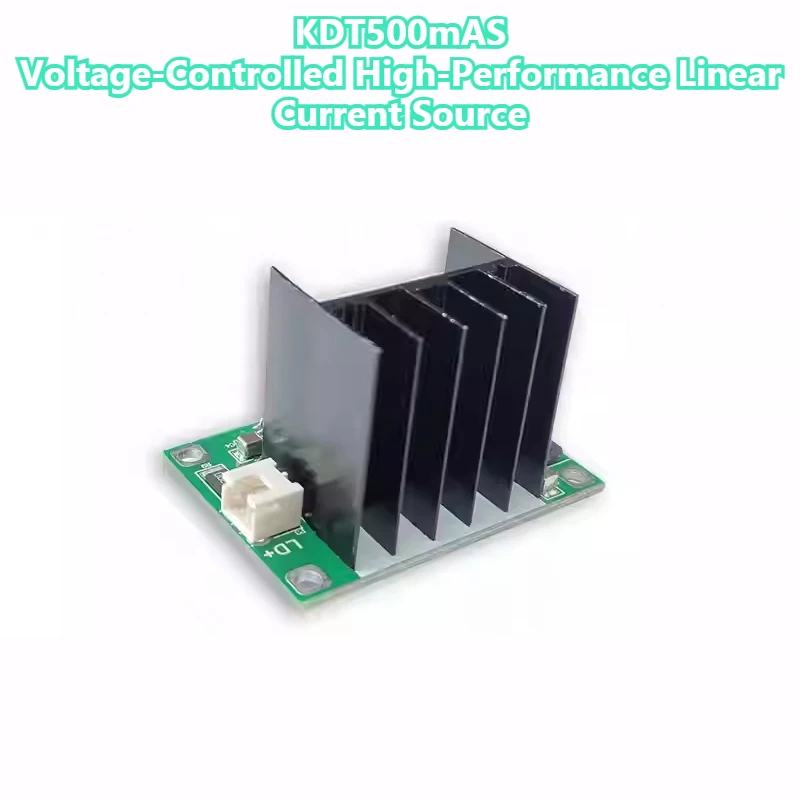

- Método de disipación de calor: disipación de calor natural, utilice disipación de calor auxiliar cuando la corriente supere los 0,5 A.
- Rango de aplicación: conducción de corriente constante LED, conducción de corriente constante láser, conducción de corriente constante del sensor
- Corriente de salida máxima diseñada: Menos de 1,2 A (use disipación de calor auxiliar cuando la corriente sea grande)
- Peso del módulo: 21,56 g (largo × ancho × alto (mm))

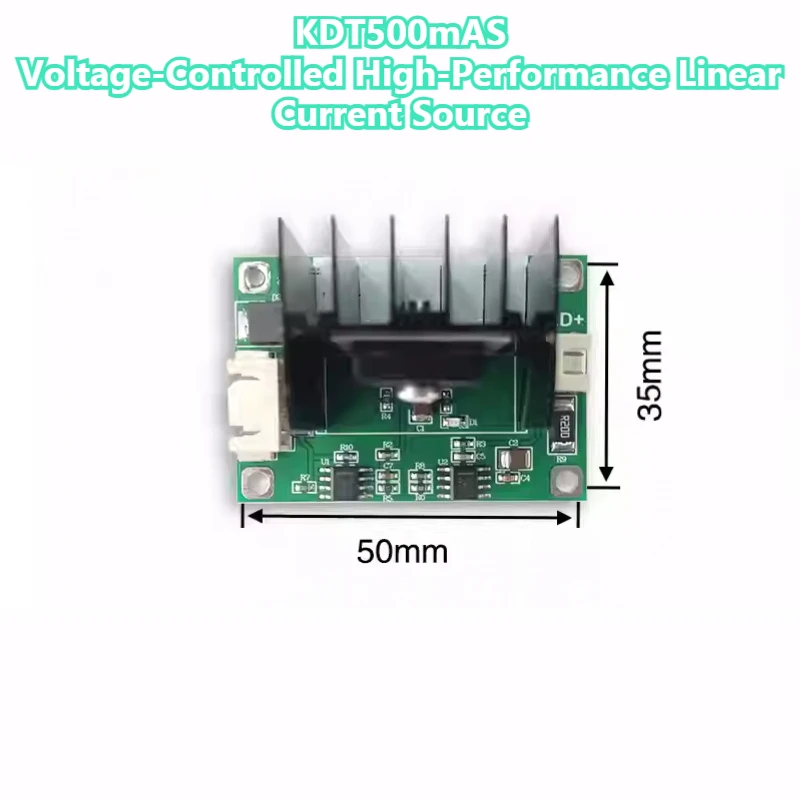

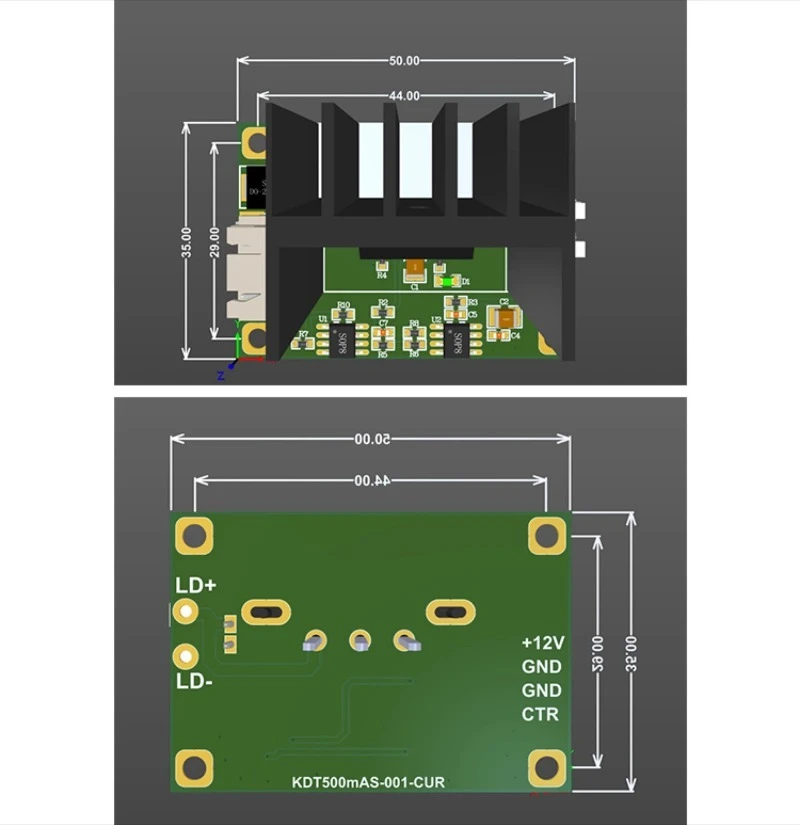

- Especificación del módulo: 50×35×30
- Orificios de fijación del módulo: Orificios de cuatro esquinas M3 estándar
- Interfaz de entrada controlada por voltaje: SMA estándar

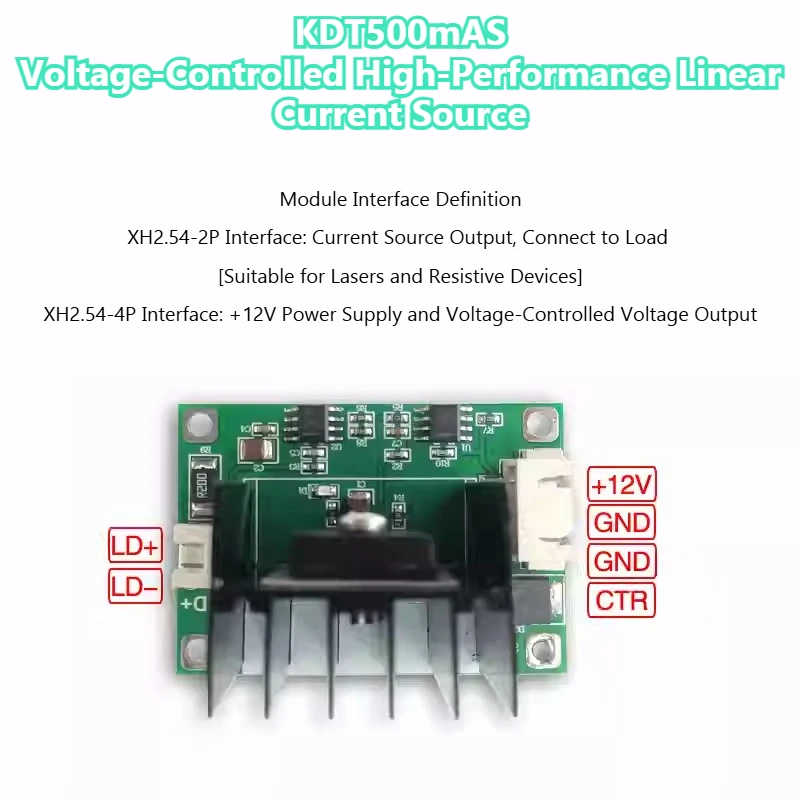

- Interfaz de fuente de alimentación y carga: encabezado de pines estándar XH2.54
- Temperatura de funcionamiento del módulo: -25℃ -- +85℃
- Precauciones de uso: Aclarar el rango de suministro de energía; aclarar el voltaje soportado de la carga [Cuando la fuente de corriente no funciona cuando la carga está conectada, el voltaje flotante es el voltaje de la fuente de alimentación, ¡tenga en cuenta para evitar quemar dispositivos!] Utilice disipación de calor auxiliar externa cuando el módulo emita una corriente superior a 0,5 A;
