Descripción
Precauciones:
Módulo sin protección de polaridad inversa, recuerde no tomar la entrada incorrecta corregir el negativo.
Rango de voltaje de entrada 2,8 ~ 4,5 V, no entrada de 5V.
Se debe agregar una placa de protección de batería de litio, al menos la placa protectora 5A o más corriente continua.
Este módulo puede ser una sola batería, puede ser una sección de fuente de alimentación paralela múltiple.
Descripción del producto:

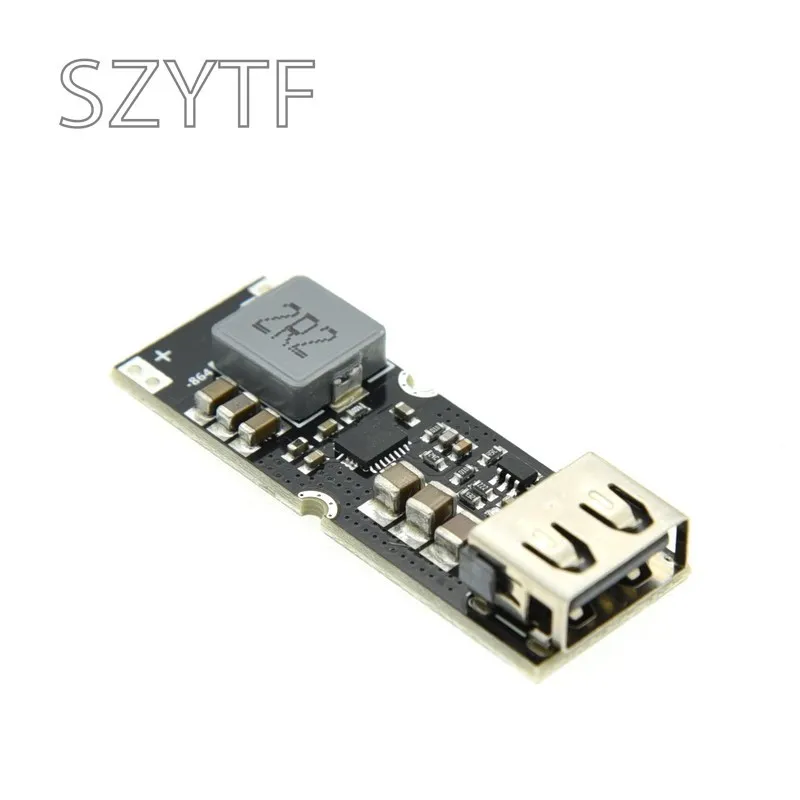

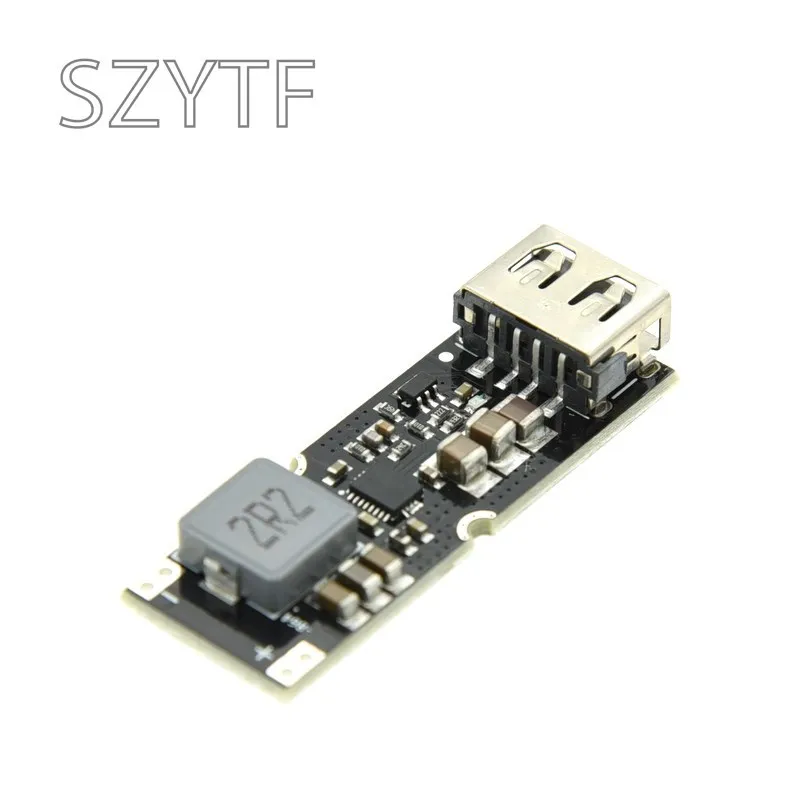

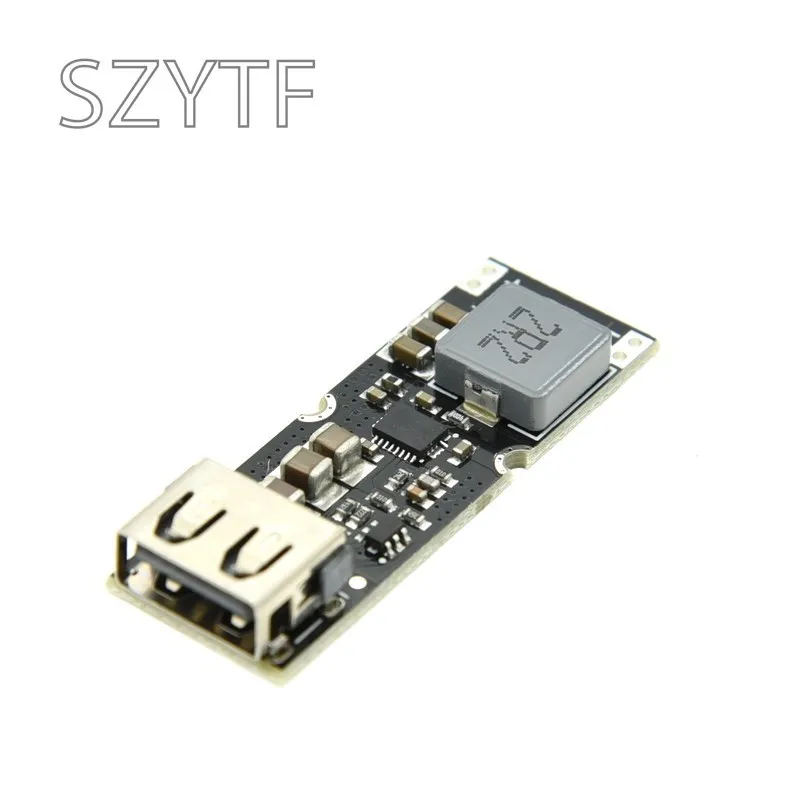

Título: módulo de fuente de litio único que aumenta la carga rápida
El chip principal: TPS61088A
Chip de identificación: FP6601Q
Voltaje de entrada: ~ 2,8 V 4,5, la batería de litio de 3,7 V es muy adecuada para polímeros
El voltaje de salida: 5V por defecto después de que la carga rápida se active de acuerdo con un protocolo entre 4,5 V ~ 12V.
Clasificación de corriente de entrada: 8A
Corriente de salida: 5V3A, 9V2A, 12V2A. Corriente de salida adaptativa.
Potencia de salida: máximo 24W.
Acuerdo de soporte: QC2.0, QC3.0, Huawei FCP, Protocolo DCP
Eficiencia máxima de hasta 93%, normalmente 90%.
Cableado de entrada: Cable, intente usar líneas gruesas
Tamaño del módulo: 47,5 (L) 16,5 * (ancho) * 8 (H) mm (incluido USB)
Peso del módulo: aproximadamente 7 gramos
Información complementaria relacionada con el chip:Yu FP6601Q Day Hass chip integrado de carga rápida y protocolo de paso alto QC2.0 / 3.0USB interfaces de protocolo de carga rápida que pueden admitir el FCP, el dispositivo QC2.0/3,0 protocolo de carga rápida. Además de ser compatible con USB BC1.2 estándar, pero también es compatible con dispositivos Apple y Samsung. El Chip puede detectar automáticamente si el dispositivo está conectado actualmente QC2.0/3,0 o dispositivo FCP para ajustar automáticamente el voltaje.Características: 1, admite voltaje FCP y acuerdo de salida de corriente. 2, admite voltaje de salida de paso alto QC2.0/3,0 classA 5V, 9V, 12V. 3. Identificación automática y carga rápida del protocolo FCP QC2.0/3,0. 4. Soporte para empresas de telecomunicaciones chinas Dispositivo de protocolo YD / T 1591.TPS61088 es un convertidor Boost de alta densidad de potencia totalmente integrado con un interruptor de alimentación y un interruptor rectificador de 13mΩ 11mΩ, proporciona una solución eficiente para el sistema portátil de pequeño tamaño. TPS61088 un amplio rango de voltaje de entrada de 2,7 V a 12V, proporciona soporte para aplicaciones de batería de litio simple o doble. El dispositivo 10A incluye una capacidad de conmutación de corriente y puede proporcionar un voltaje de salida de hasta 12,6 V.TPS61088 Control de corriente de pico de tiempo de apagado constante adaptativo para regular la topología de voltaje de salida. En moderada a condiciones de carga pesada, modo de funcionamiento PWM TPS61088. En condiciones de carga ligera, el dispositivo puede seleccionar uno de los pines a través de uno de los dos modos MODE. Uno es que el modo PFM puede mejorar la eficiencia; otros pueden evitarse mediante problemas de aplicación más bajos de frecuencia de conmutación PWM forzada causados. Modo PWM de frecuencia de conmutación en el rango de 200kHz a 2,2 MHz a través de una resistencia externa. El TPS61088 también logró una función de arranque suave programable y un interruptor de pico limitador de corriente ajustable. Además, el dispositivo cuenta con protección contra sobretensión de salida de 13,2 V, protección contra sobrecorriente y ciclo térmico por apagado del ciclo.TPS61088 20 pines 4,50mm × 3,50mm paquete VQFN.Aplicaciones del producto:Este módulo se puede utilizar en una sola batería de litio con una salida de 5V-12V, para productos digitales generales, como teléfonos móviles, iPad, MP3, PSP. Conectado a la batería solo se puede mover una gran potencia de salida de corriente. El voltaje de salida puede configurarse para suministrar el producto de 5-12V.Lista de envío:
1 módulo de fuente de refuerzo TPS61088 de carga rápida
