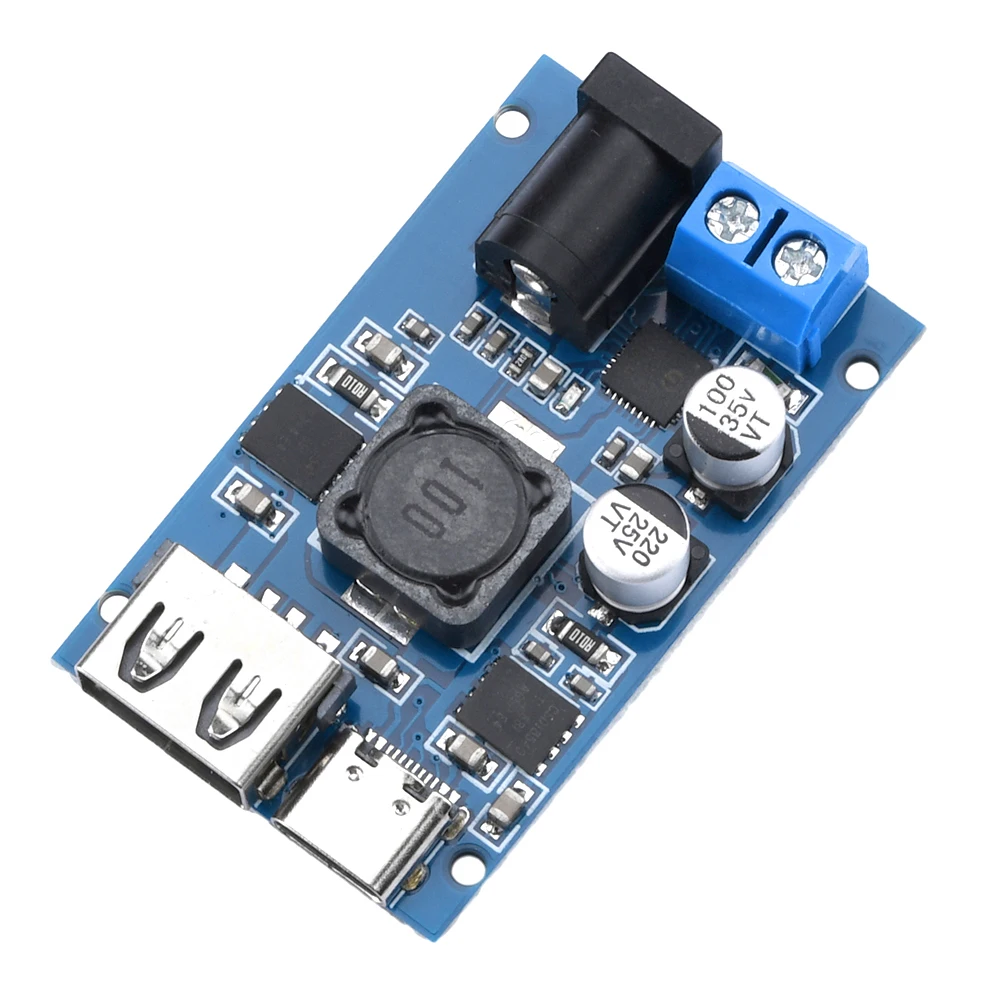

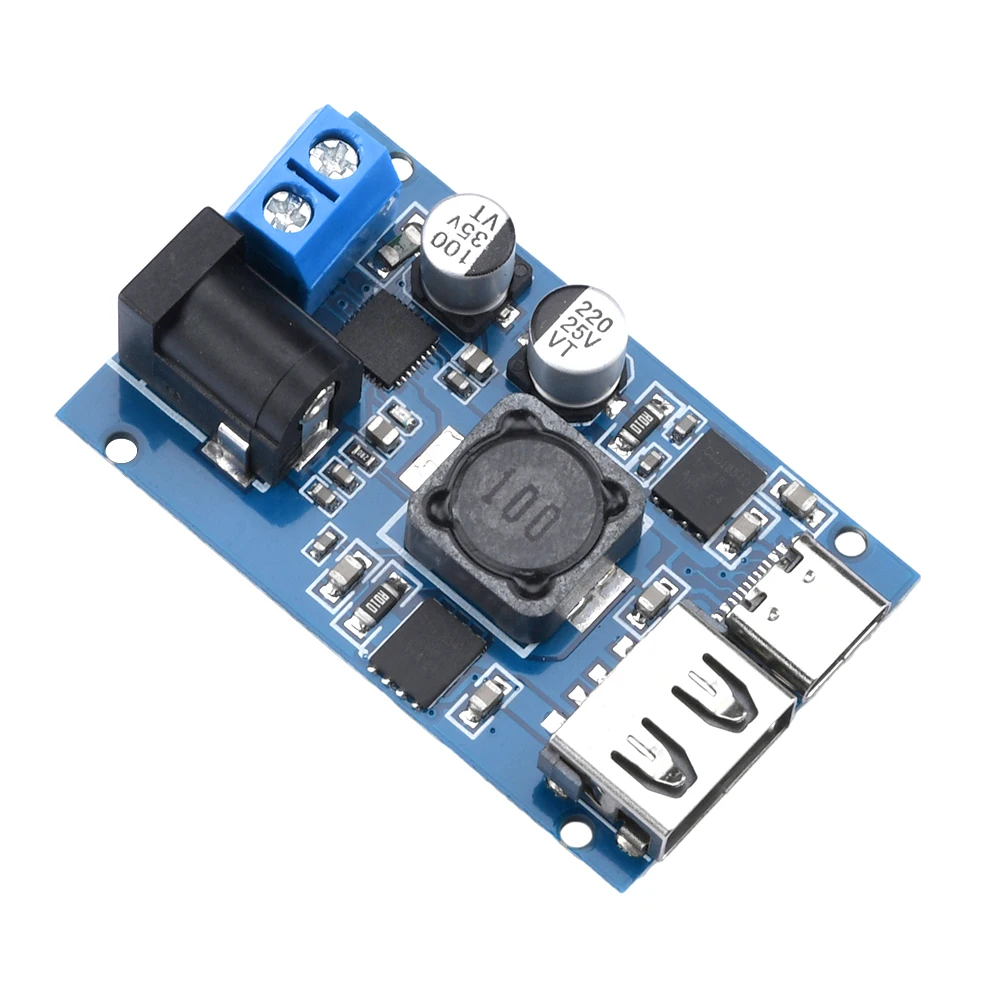

Módulo de fuente de alimentación reductor QC3.0 PD3.0 PPS, convertidor Buck de 8,2 V-32V a 3V-20V, USB + Salida de puerto Dual tipo C, DC-DC

Característica:

1. Este módulo integra un convertidor reductor de interruptor síncrono, que admite voltaje de entrada de 8,2 V ~ 32V y voltaje de salida de 3V ~ 20V.

2. Diseño de doble puerto, compatible con USB tipo C y salida de, corriente de salida máxima de 4,8 A.

3. Tiene un tubo de interruptor de encendido incorporado, y la frecuencia de conmutación es de 150KHZ cuando está funcionando.

4. Tiene protección contra sobretensión de entrada, protección contra subtensión de salida, protección contra cortocircuitos de salida.

5. Admite múltiples protocolos, salida tipo C y Protocolo USB PD2.0/PD3.0(PPS).

Parámetros básicos:

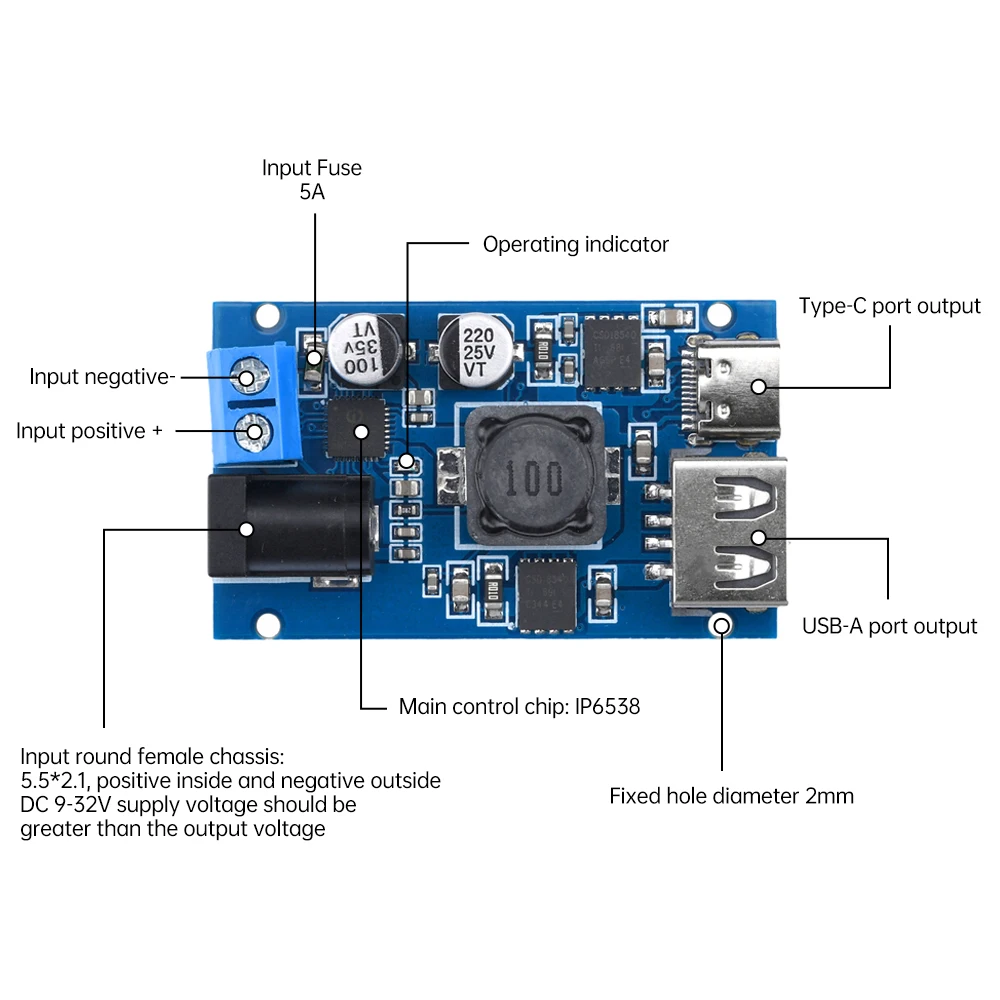

Chip de control del producto: IP6538

Voltaje de entrada: 8,2 V-32V, voltaje de salida: 3V-20V (tipo reductor, ajustado automáticamente de acuerdo con el Protocolo de carga rápida correspondiente)

Función suplementaria cableada de voltaje de salida: 50mV/A

Frecuencia de conmutación: 150KHZ

Sin carga: salida de 1/2 V, sin salida de 1/2 V, puerto dual con enchufe automático y función de detección de eliminación.

Eficiencia de conversión: Valor típico: 96% (medido cuando entra 12V salida 5V)

Protocolo de soporte de salida:

QC2.0 / QC3.0:9 V, 12 V

PD2.0 / PD3.0:5 V/3 A, 9 V/3 A, 12 V/2,25 A, 15 V, 20 V

PPS3.3 V a 5,9 V / 3 A, 11 V/3,3 V - 3 A (20 mV/paso)

Protocolo de carga rápida BC1.2/FCP/AFC/FSCP/OPPO VOOC(vooc requiere el uso de un cable de datos especial OPPO)

Protección inversa de entrada: Ninguna (tenga en cuenta que la fuente de alimentación del módulo no tiene protección inversa, confirme que los polos positivo y negativo tienen nueva energía o agregue una serie de tubos de 2 polos usted mismo, ¡y el voltaje de suministro debe ser mayor que el voltaje de carga de salida!

Modo de conexión de entrada:

1. Terminal (paso 5,08)

2. Bloque DC (5521)

Compatible con USB tipo C y salidas

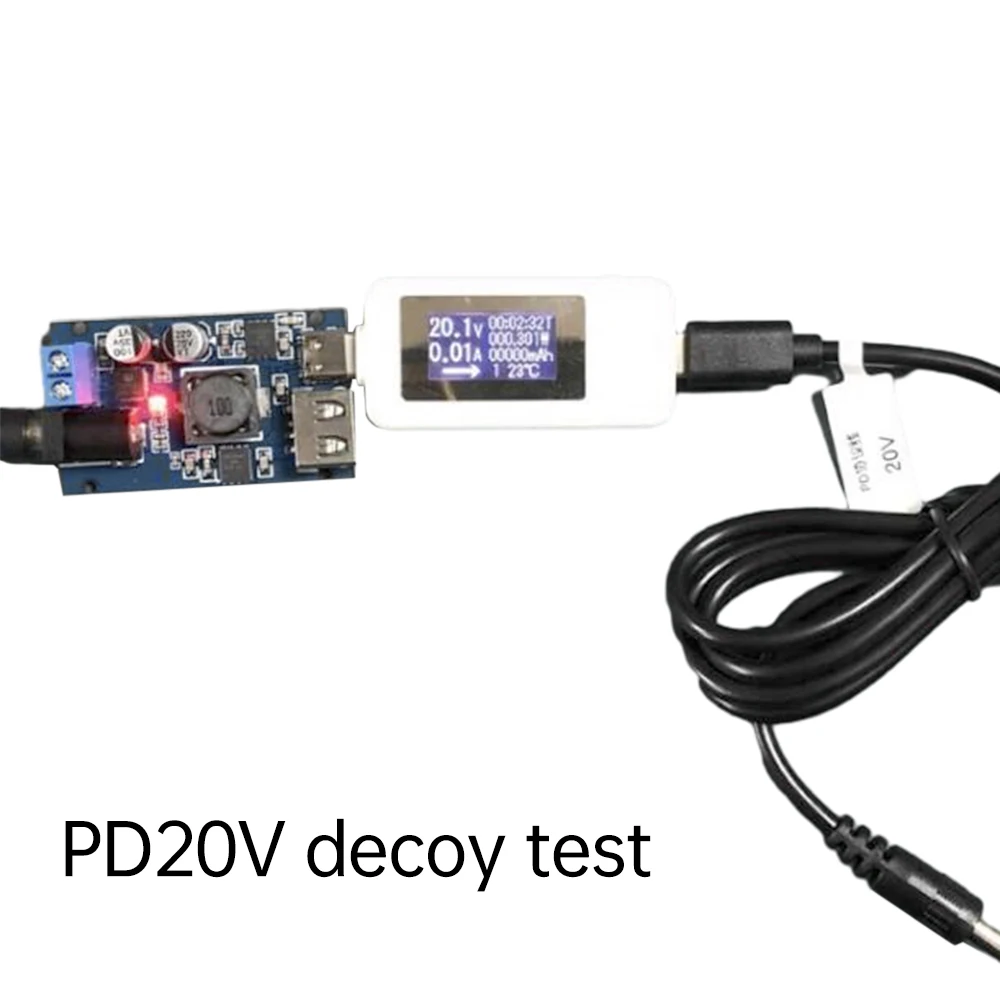

Soporta salida de voltaje de 5V,9V,12V,15V,20V

Soporte PD2.0, PD3.0 (PPS)

Salida PPS admite 3,3-21V, 20mV/salida de voltaje de paso

Salida con características CV/CC (corriente de salida mayor que el valor establecido, modo CC de salida)

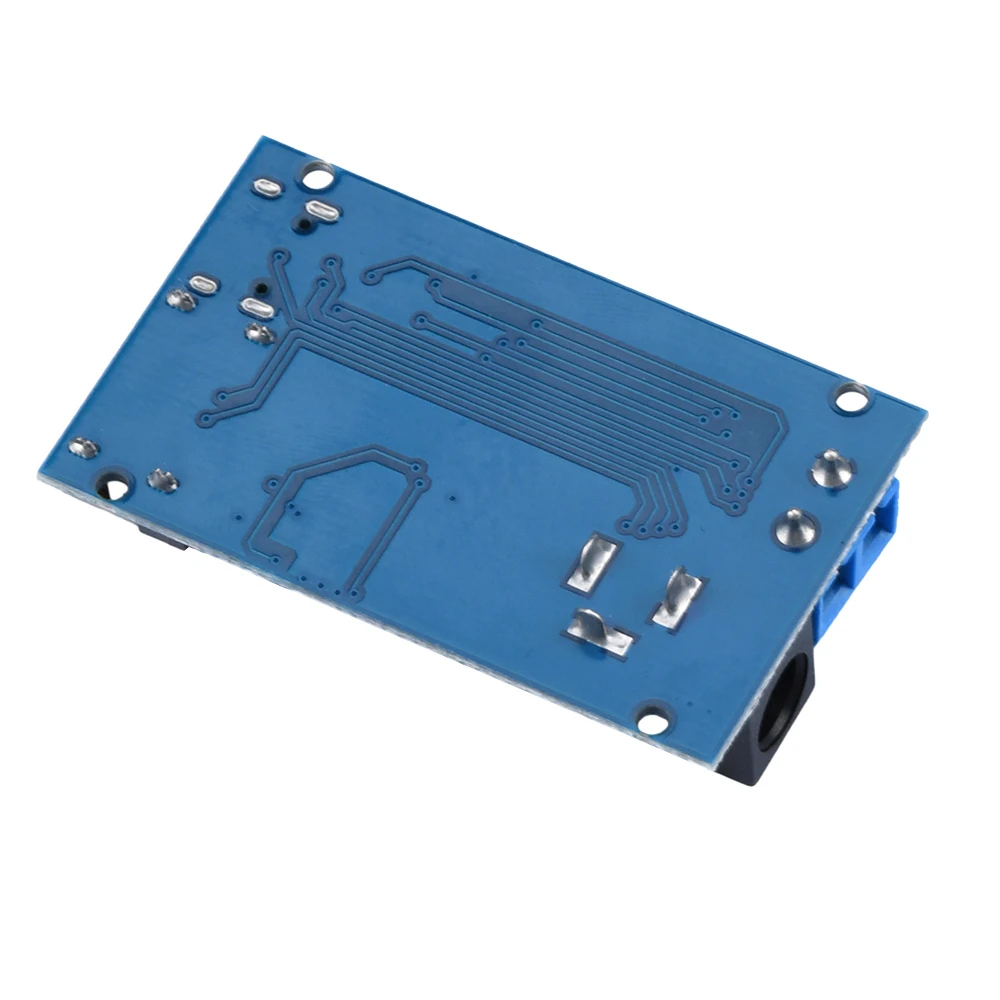

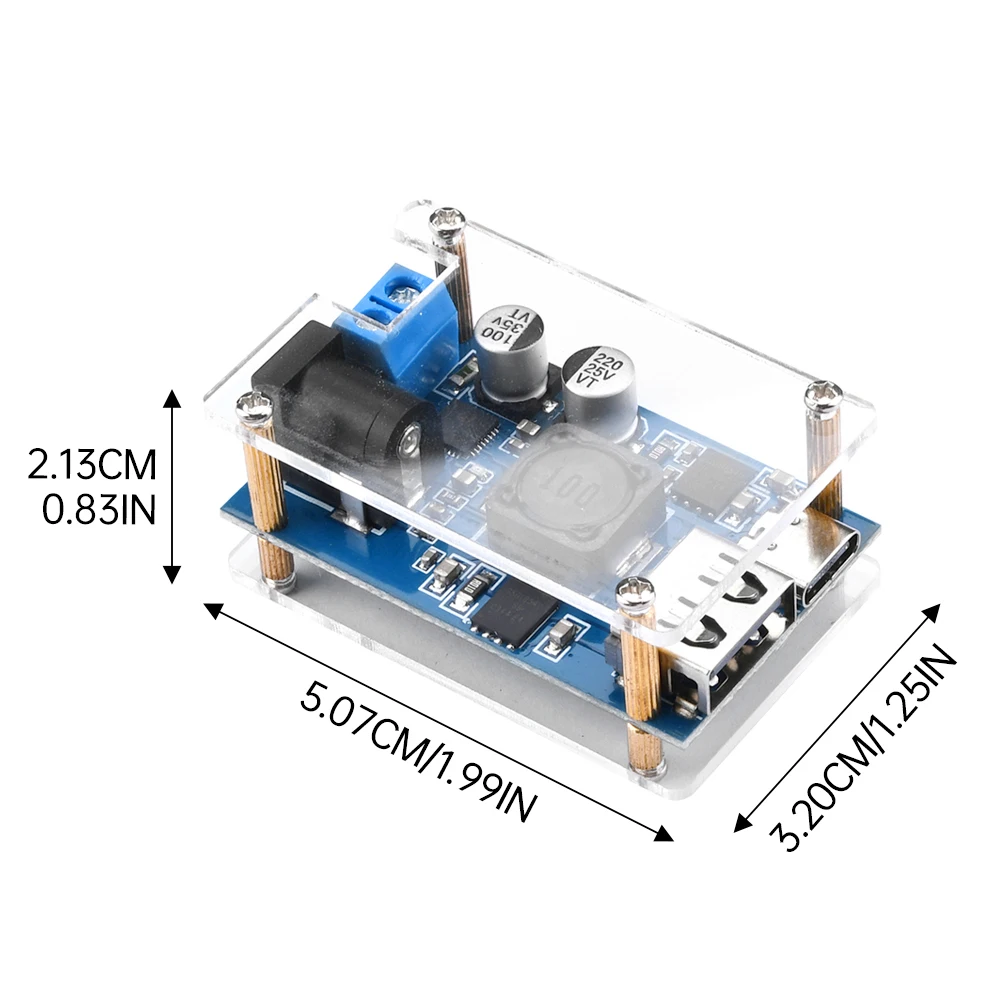

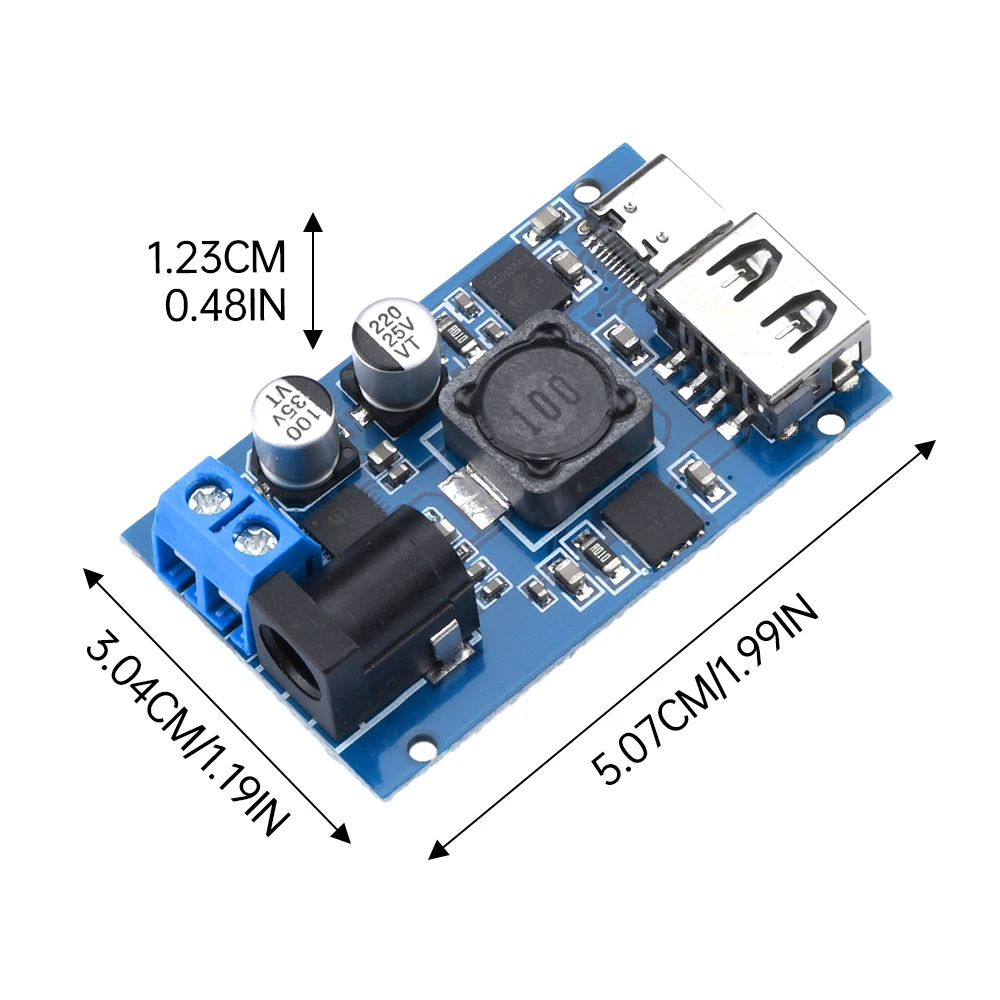

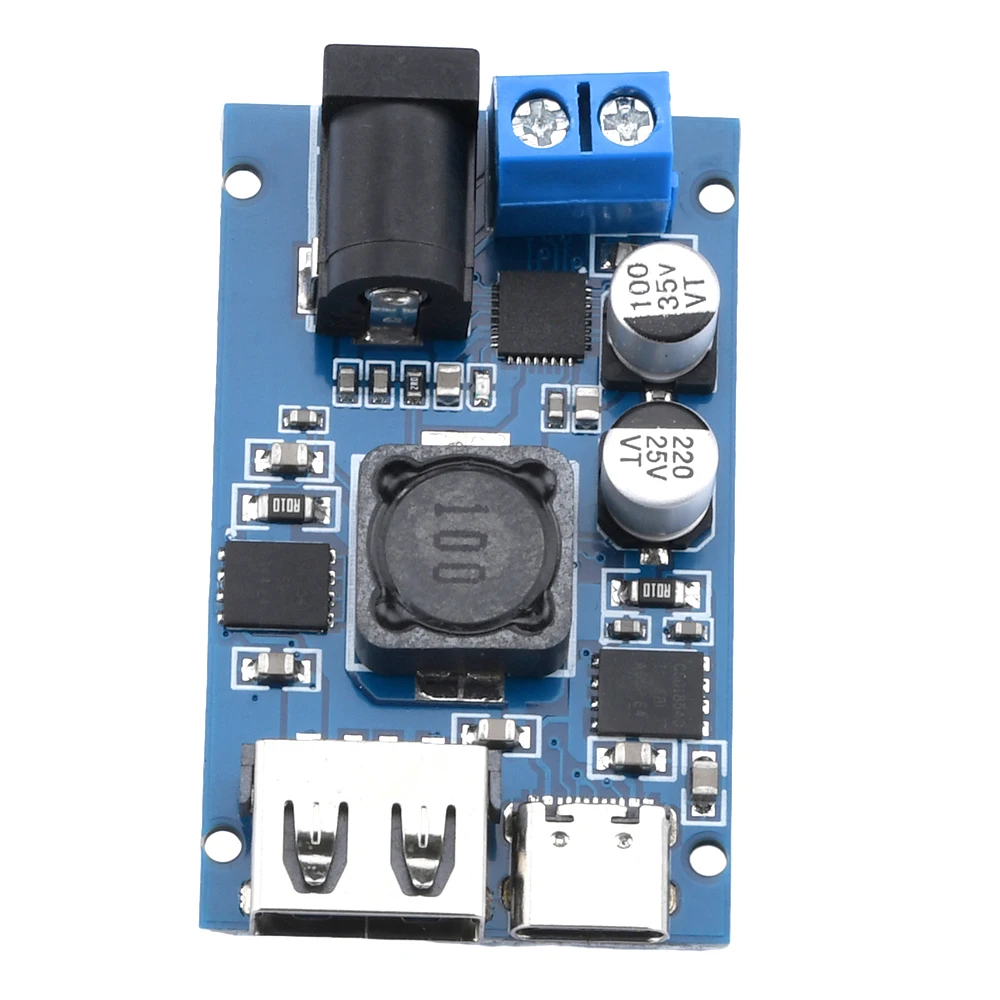

Dimensiones: Módulo tablero desnudo: largo 50 x ancho 30 x alto 15mm

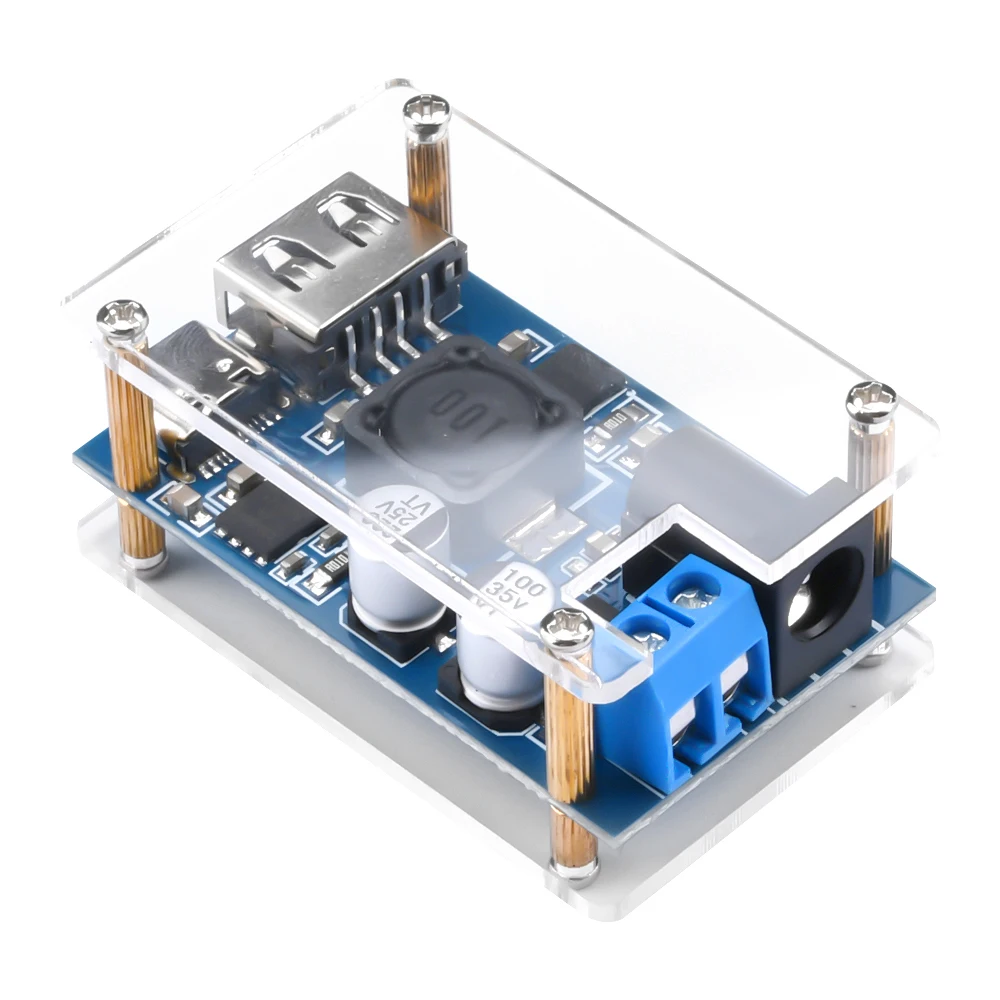

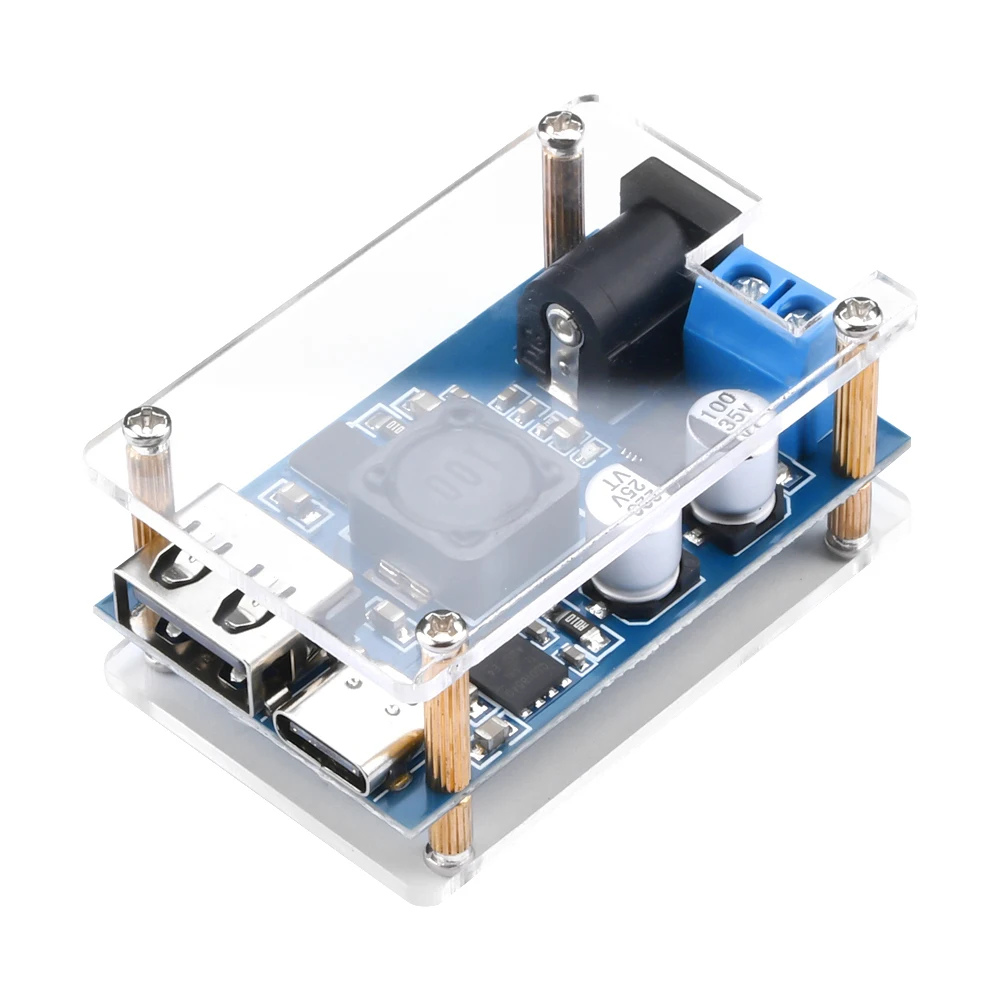

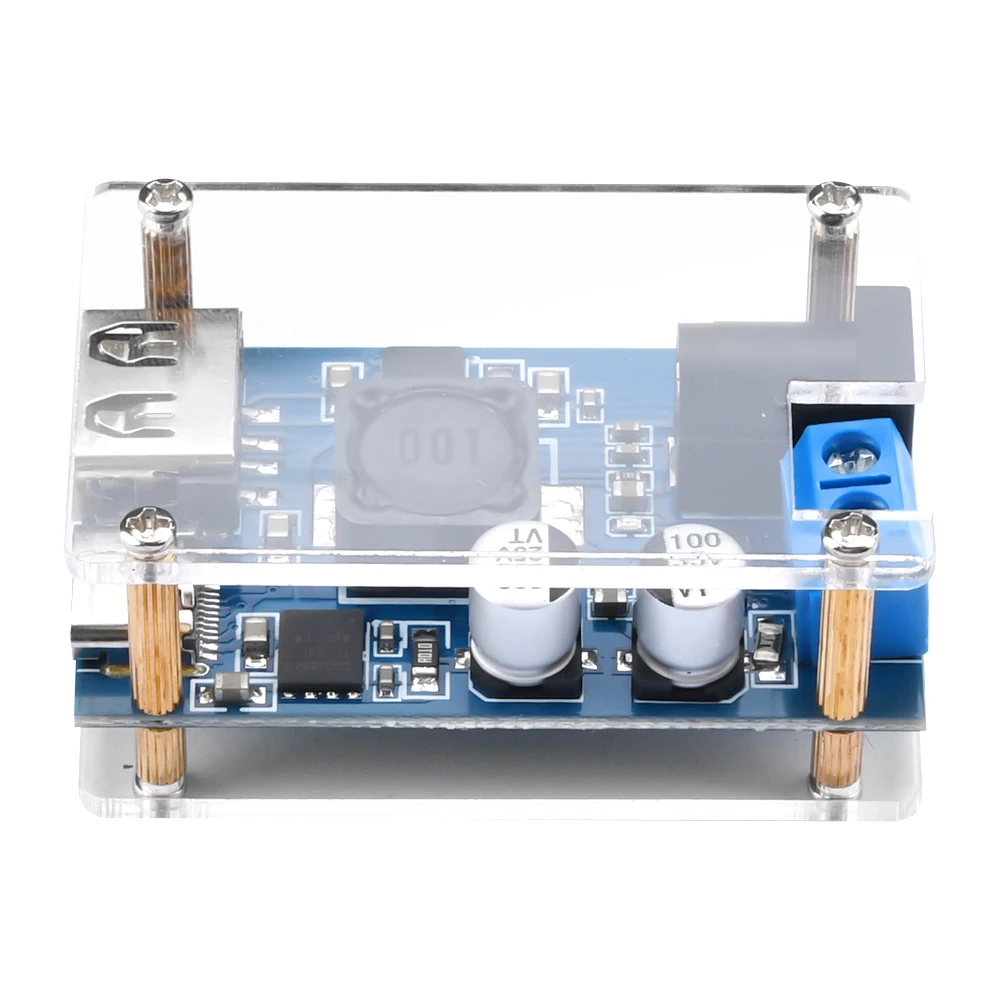

Módulo + carcasa acrílica: L 50 x W 32 x H 22mm (ensamblado)

Especificaciones del protocolo de carga rápida:

Admite salida PD tipo C

Compatible con protocolos BC1.2, Apple, Samsung

Compatible con Qualcomm QC2.0 y QC3.0

Compatible con MTK PE + 1,1 y MTK PE + 2,0

Admite los protocolos de carga rápida Huawei FCP y SCP

Soporte para Samsung Fast Charge Protocol AFC

Compatible con protocolo de carga rápida Spreadtrum SFCP

Compatible con protocolo de carga rápida OPPO VOOC

Nota: El protocolo de carga rápida es la Lista de Soporte proporcionada por el proveedor de chips. En funcionamiento real, es posible que los clientes no puedan activar la carga rápida sin problemas. Compruebe si los protocolos de la fuente de alimentación, el cable y el equipo eléctrico del teléfono móvil lo admiten, y no prometa activar todas las funciones de carga rápida y detección automática de enchufe y extracción de doble puerto.

Recordatorio cálido:

1. La entrada debe usar corriente continua, ¡la CA está estrictamente prohibida!

2. Se pueden utilizar al mismo tiempo el puerto de tipo C y el puerto de la red, pero en este momento solo la salida de 5V, ¡no se puede activar la carga rápida!

3. Por razones de seguridad, cuando el puerto C esté conectado a la carga rápida, intente no conectar la carga de 5V en el puerto de La USB-A, existe la posibilidad de que se queme la carga. Si se utilizan dos puertos al mismo tiempo, conecte primero el puerto de la red y luego el puerto C.

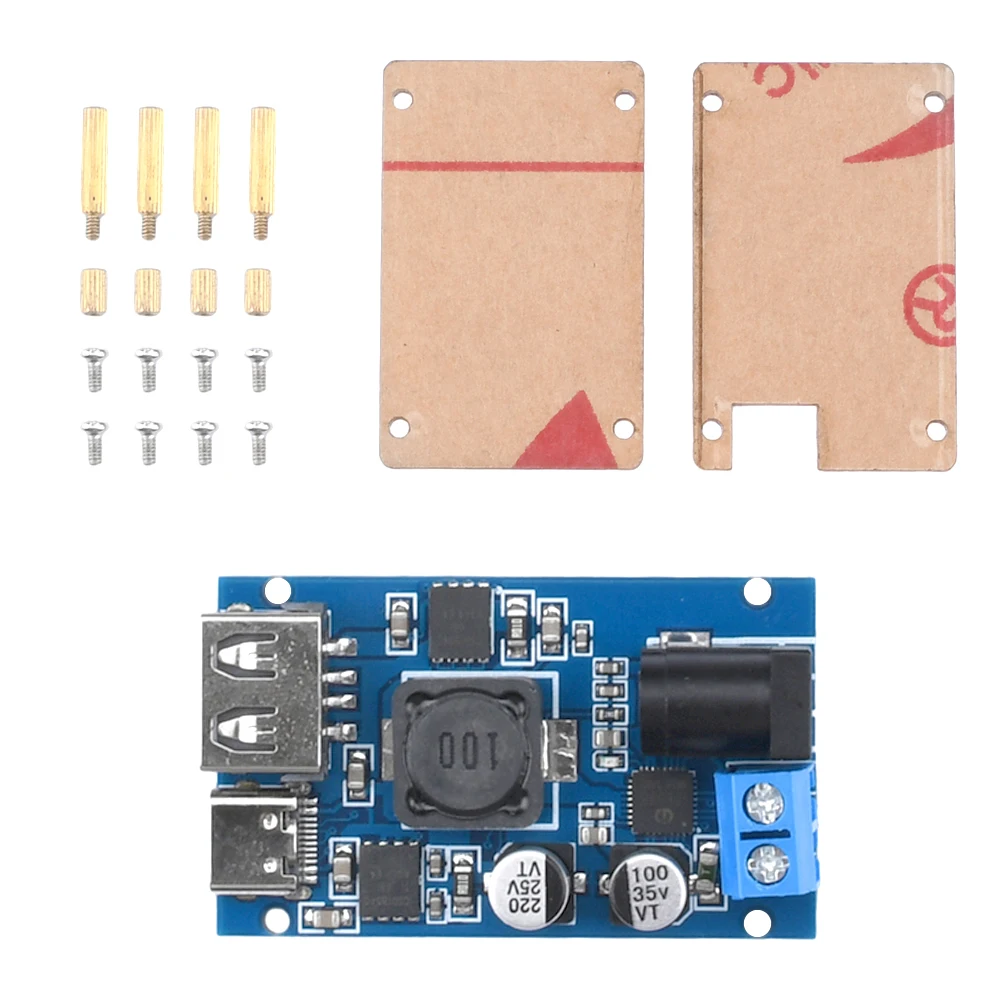

Paquete incluido:

1 x Módulo de fuente de alimentación reductor QC3.0 PD3.0 PPS, convertidor Buck de 8,2 V-32V a 3V-20V, salida de puerto dual USB + tipo C
