Descripción

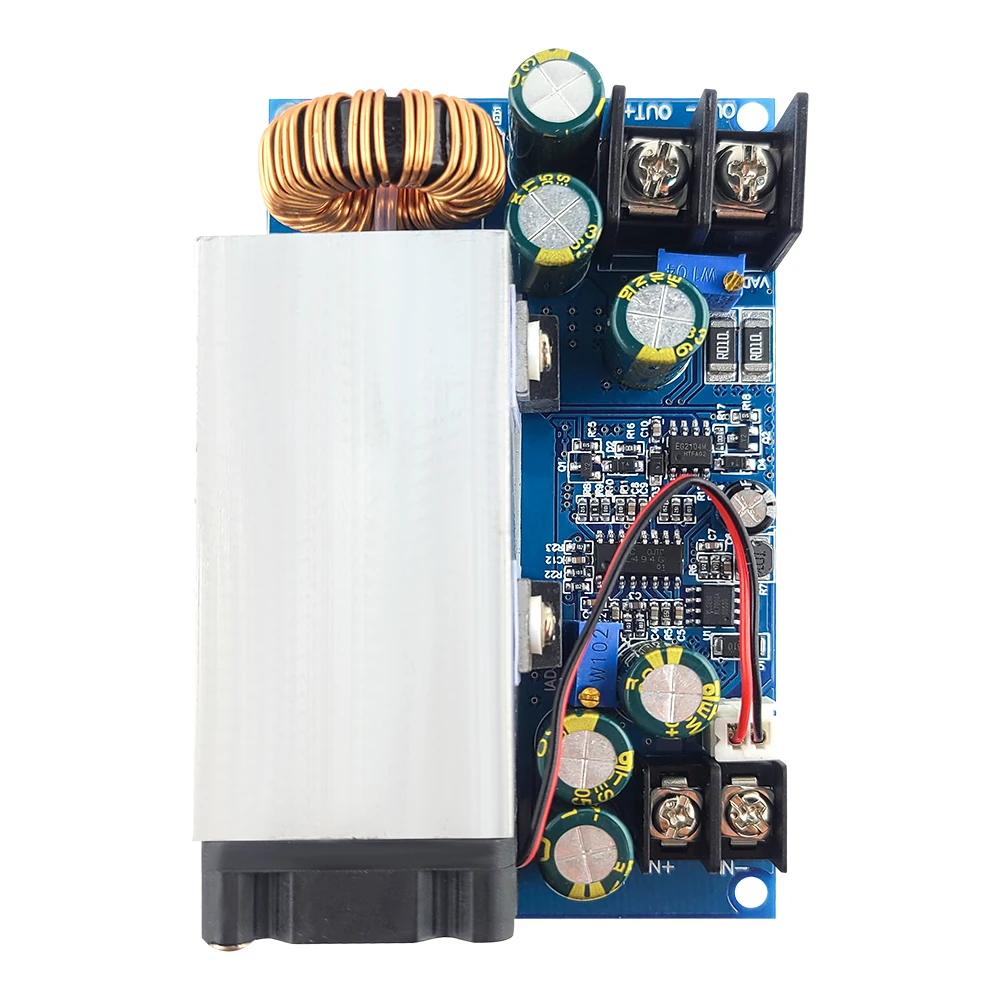

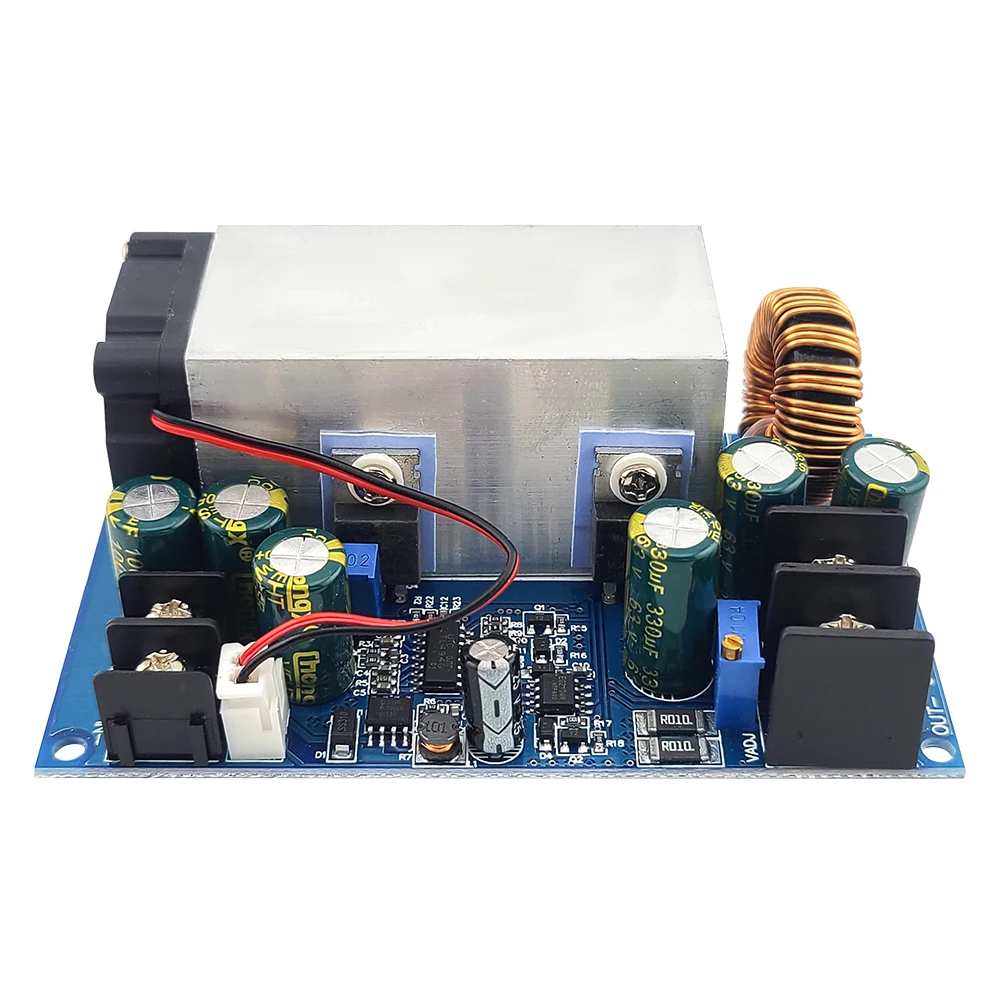

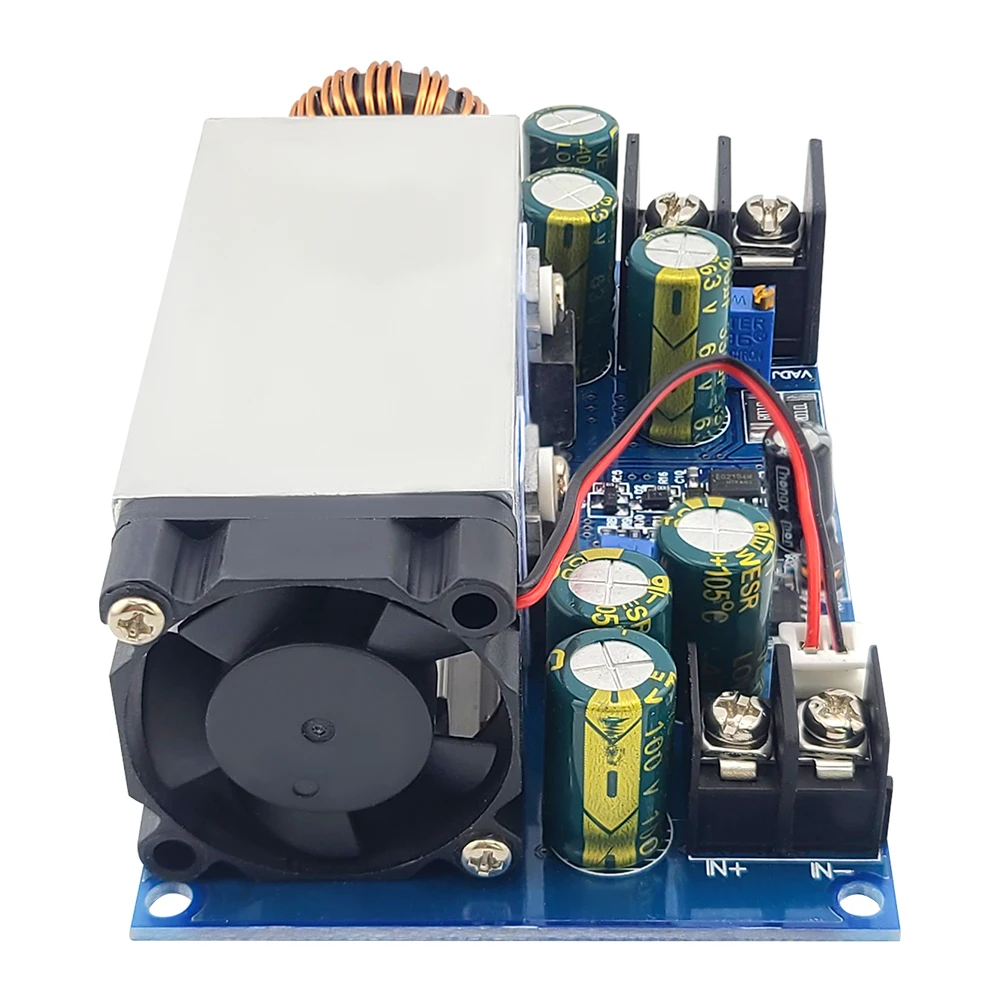

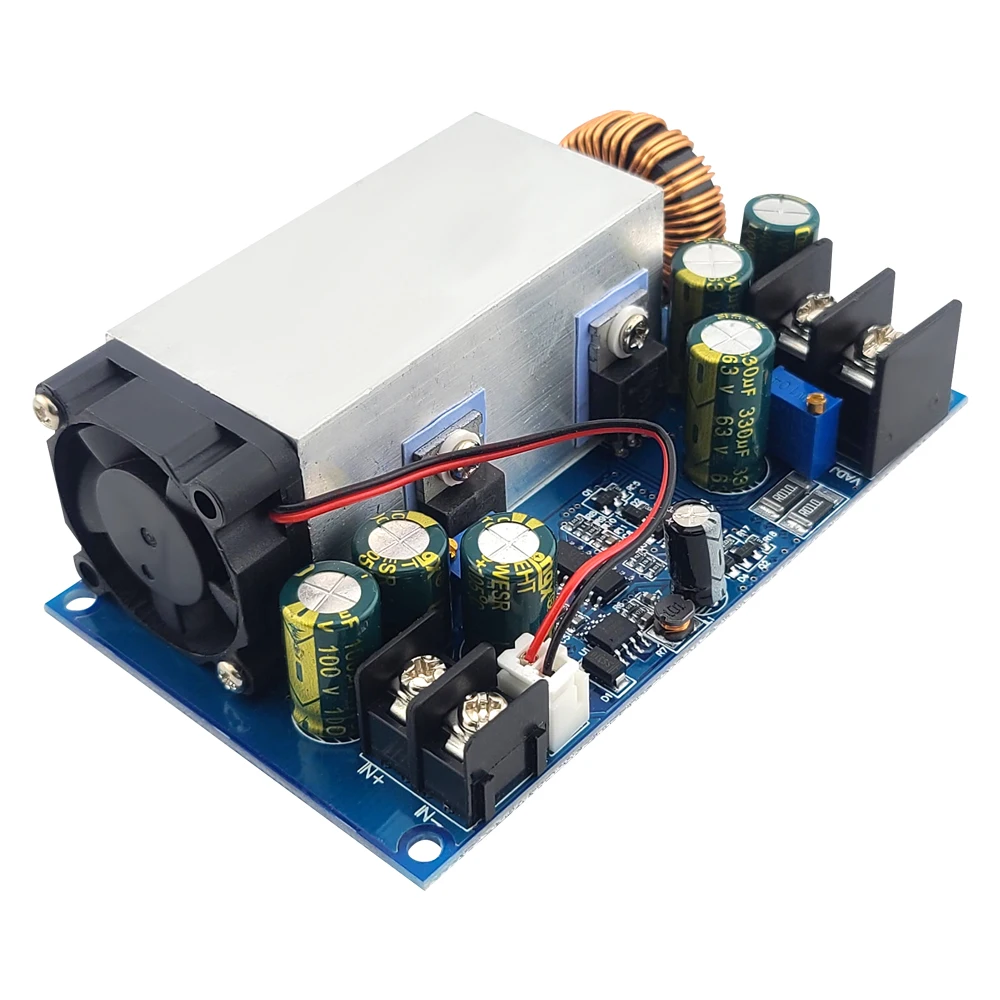

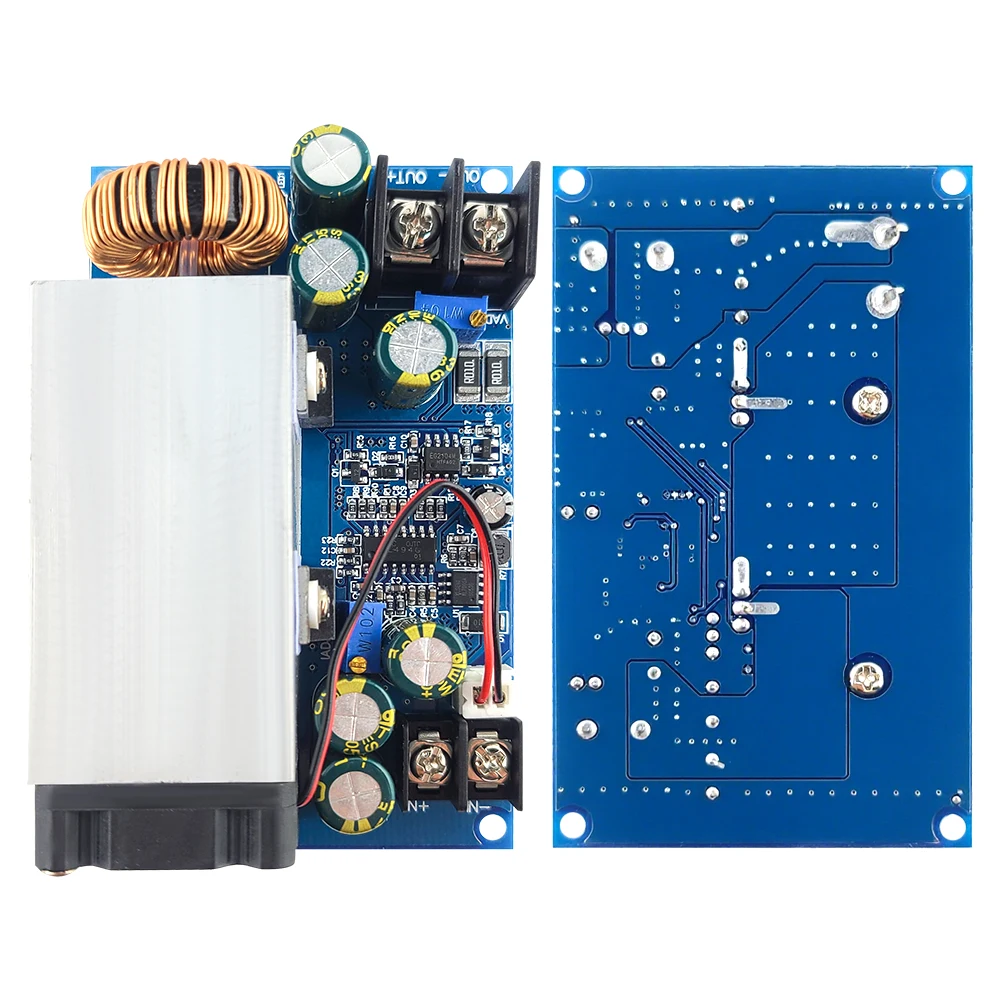

Módulo de fuente de alimentación reductor ajustable DC25A 600W 12V-75V DC Buck módulos de corriente constante de alta potencia constante
Descripción del producto:
1.Tipo de módulo: Módulo regulador reductor no aislado (BUCK)
2.Voltaje de entrada: CC 12-75 V
3.Voltaje de salida: CC ajustable de 2,5-50 V (para aplicaciones donde el voltaje de entrada es mayor que el voltaje de salida; no puede aumentar el voltaje)
4.Voltaje máximo de salida: aproximadamente igual a 0,8 veces el voltaje de entrada
5.Corriente de salida: 25A máx. (si la temperatura del módulo supera los 75°C bajo carga, se requiere refrigeración externa o reducción de potencia)
6.Corriente constante de salida: ajustable de 1-25A
7.Potencia de salida: 600 W máx. (funcionamiento a largo plazo por debajo de 500 W, medido con salida de alto voltaje; si se utiliza salida de bajo voltaje con una corriente máxima de 25 A)
8.Método de enfriamiento: refrigeración por ventilador
9.Protección contra subtensión de entrada: Ninguna
10.Protección contra sobretensión de entrada: Ninguna (deje un margen al usarlo)
11.Frecuencia de funcionamiento: 80 kHz
12.Eficiencia de conversión: Valor típico 95% (la eficiencia está relacionada con la diferencia de voltaje entre entrada y salida y corriente)
13.Protección contra cortocircuitos: Sí (actualmente establecido el valor de corriente constante)
14.Protección de polaridad inversa de entrada: Ninguna (confirme los terminales positivo y negativo antes de encender, o agregue un diodo de 2 terminales en serie al terminal positivo de entrada del módulo).
para protección)
15.Protección de corriente inversa de salida: Ninguna (si la carga tiene una batería incorporada o es inductiva, agregue un diodo de 2 terminales en serie al módulo
terminal positivo de salida para protección)
16.Luz indicadora de salida: Sí
17.Cableado: IN+: Entrada positiva, IN-: Tierra de entrada, OUT+: Salida positiva, OUT-: Tierra de salida.
Ajuste de voltaje: según el voltaje requerido de la carga, después de encender, observe el voltaje de salida en el voltímetro mientras
girar el CV (potenciómetro de voltaje) en el sentido de las agujas del reloj para aumentar o en el sentido contrario a las agujas del reloj para disminuir.
Ajuste de voltaje: según el voltaje requerido de la carga, después de encender, observe el voltaje de salida en el voltímetro mientras
girar el CV (potenciómetro de voltaje) en el sentido de las agujas del reloj para aumentar o en el sentido contrario a las agujas del reloj para disminuir.
Ajuste de corriente constante:
Método de ajuste de corriente de cortocircuito del multímetro: configure el voltaje de salida del módulo en 5 V, luego gire el potenciómetro de corriente en sentido antihorario.
aproximadamente 20 vueltas (en este punto, la salida del módulo no tiene voltaje; gire en el sentido de las agujas del reloj 2 a 3 vueltas para restaurar la salida).Configura el multímetro
al rango actual, conecte las sondas a los terminales de salida del módulo y gire el potenciómetro actual en el sentido de las agujas del reloj hasta que
el multímetro muestra el valor actual deseado.
Método de ajuste del amperímetro en serie: ajuste el voltaje de salida al voltaje requerido por la carga, luego gire el potenciómetro de corriente en sentido antihorario.
aproximadamente 20 vueltas (preestablecidas al mínimo).Conecte el amperímetro en serie a la carga (si la carga
utiliza una batería, utiliza una batería de baja corriente; una batería completamente cargada no consumirá corriente).Gire el potenciómetro actual en el sentido de las agujas del reloj
hasta que el amperímetro muestre el valor actual requerido por la carga.
