Descripción
Características del producto:

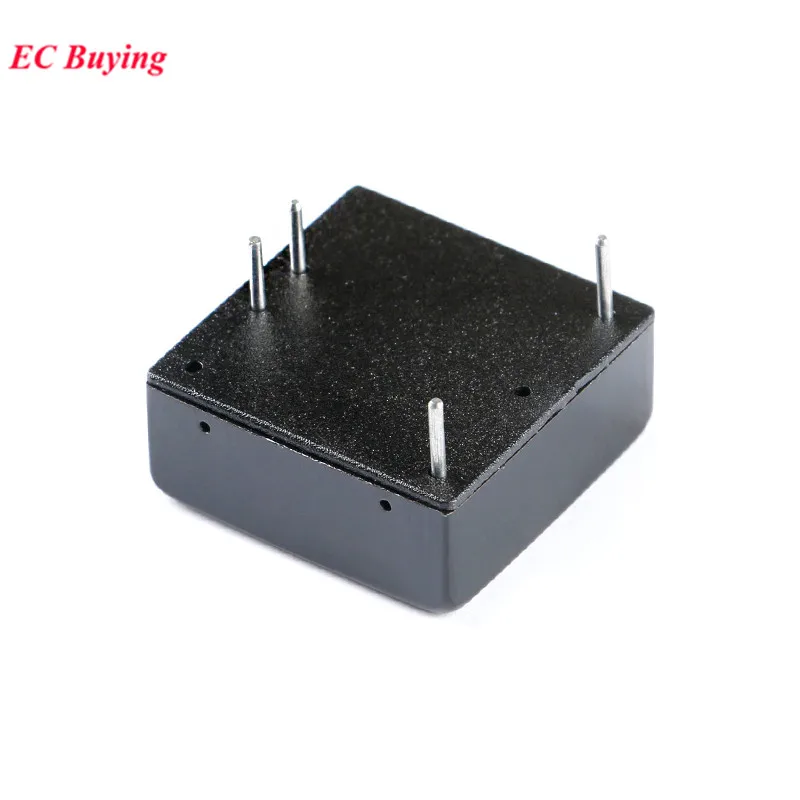

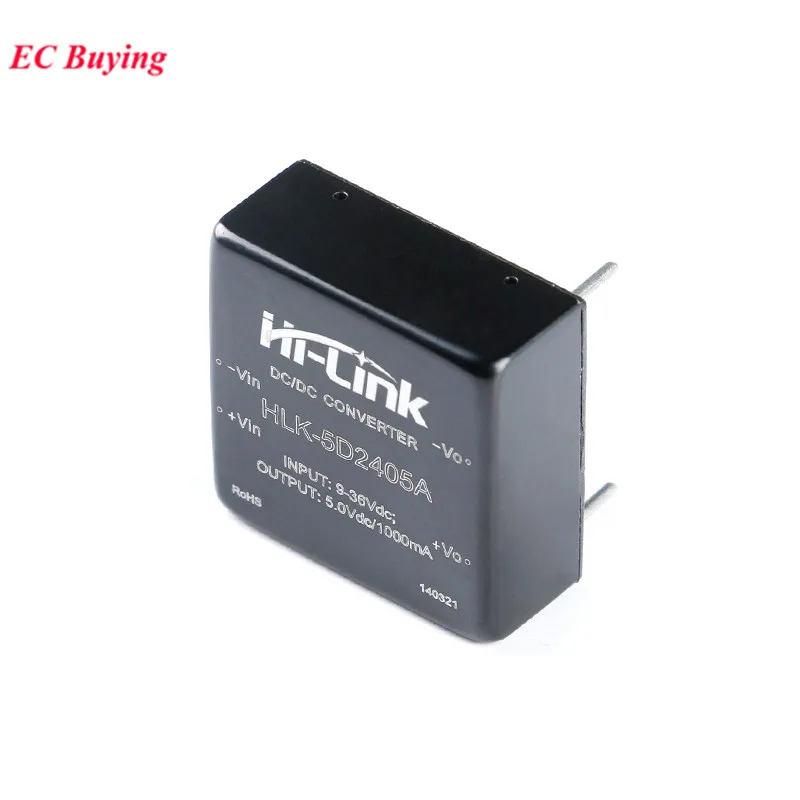

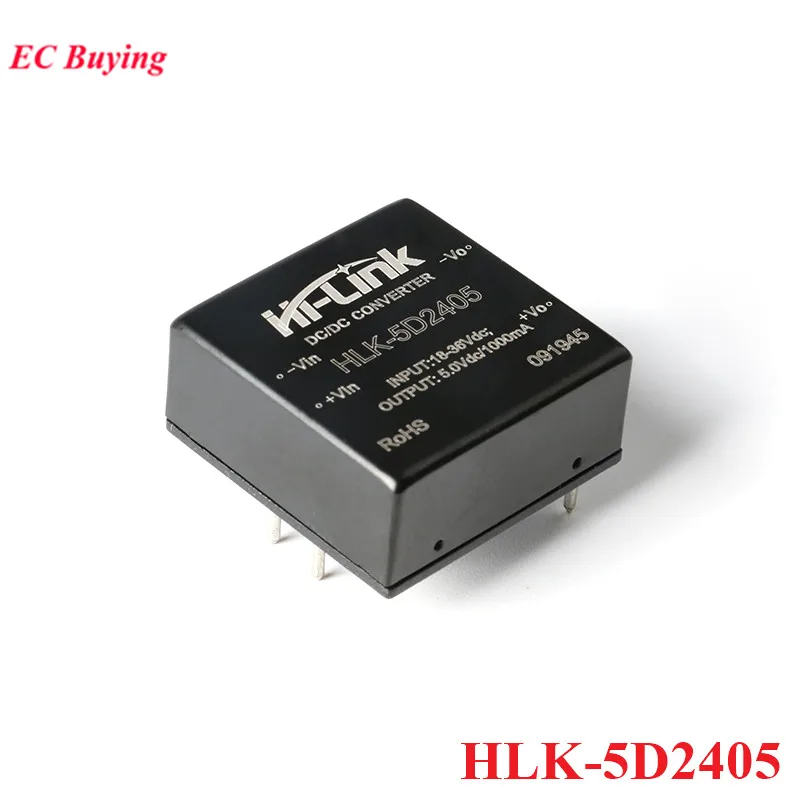

HLK-5D2405
Entrada de amplio rango (2:1) voltaje: 18 ~ 36 VCC
Bajo consumo de energía, protección del medio ambiente, consumo de energía en espera de solo 0,3 W (valor típico)
Tensión soportada de aislamiento de entrada y salida 1500 VCC
Inicio súper rápido: 100 ms (valor típico)
Alta eficiencia, eficiencia de conversión de hasta el 84% (típico)
Rango de temperatura de funcionamiento: -40°C~+85°C
Buena protección contra cortocircuitos y sobrecorriente de salida y autorrecuperación.
Alta confiabilidad, diseño de larga duración, trabajo continuo de más de 100.000 horas
Está fabricado con pegamento conductor térmico y resistente al agua, respetuoso con el medio ambiente de alta calidad, que es a prueba de polvo, humedad, golpes y ignífugo.
Se puede utilizar en el control médico, industrial, energía eléctrica, instrumentación, comunicación, ferrocarriles y otros campos.

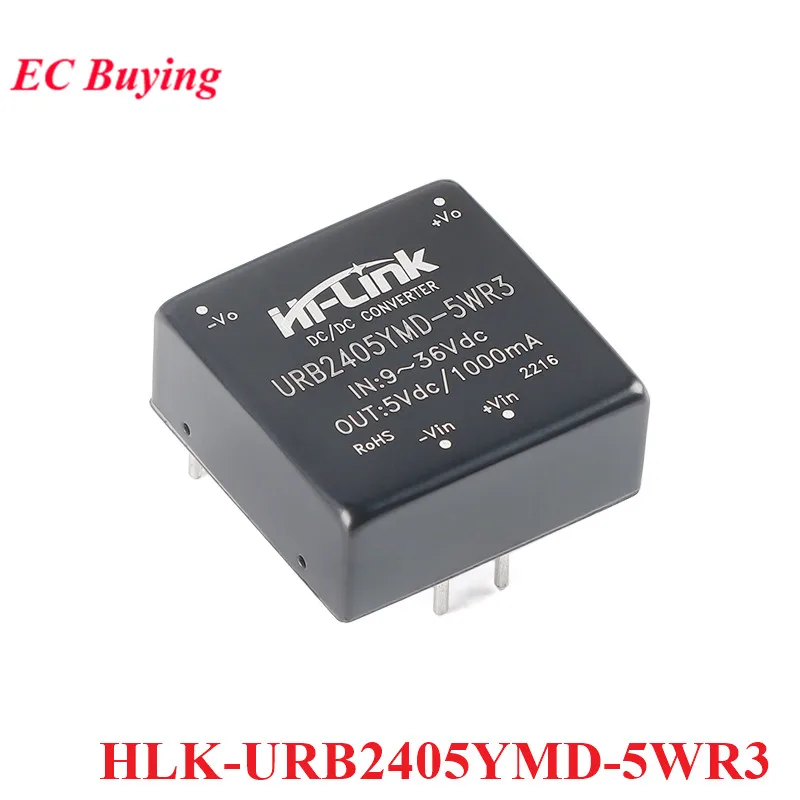

HLK-URB2405YMD-5WR3
Entrada de amplio rango (4:1) voltaje: 9 ~ 36 VCC
Bajo consumo de energía, protección del medio ambiente, consumo de energía en espera de solo 0,036 W (valor típico)
Tensión soportada de aislamiento de entrada y salida 1500 VCC
Inicio ultrarrápido: 1 ms (valor típico)
Alta eficiencia, 90% de eficiencia de conversión (típico)
Rango de temperatura de funcionamiento: -40°C~+85°C
Buena protección contra cortocircuitos y sobrecorriente de salida y autorrecuperación.
Alta confiabilidad, diseño de larga duración, trabajo continuo de más de 100.000 horas
Está fabricado con pegamento conductor térmico y resistente al agua, respetuoso con el medio ambiente de alta calidad, que es resistente a la humedad y a las vibraciones, y cumple con el estándar IP65 resistente al agua y al polvo.
Se puede utilizar en el control médico, industrial, energía eléctrica, instrumentación, comunicaciones, ferrocarriles y otros campos.

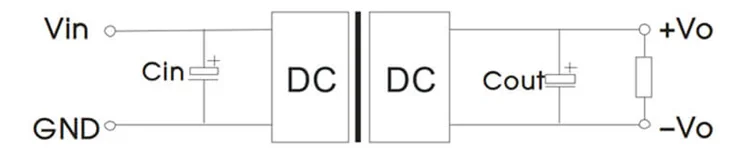

Circuito de prueba recomendado: Cin 100uF, Cout 10UF.Todos los convertidores CC/CC de esta serie son como se muestra en la siguiente figura antes de salir de fábrica.
Si es necesario reducir aún más la ondulación de entrada y salida, se pueden aumentar los condensadores de entrada y salida Cin y Cout o se puede seleccionar un condensador con una pequeña impedancia equivalente en serie, pero el valor de capacitancia no puede ser mayor que la carga capacitiva máxima. del producto.

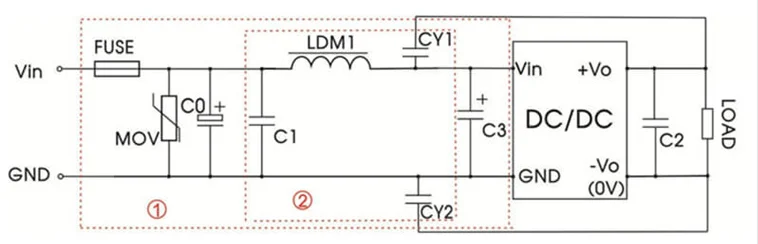

Circuito EMI:
Recomendación de referencia:
Fusible: conectar al fusible correspondiente según las necesidades del cliente
Varistor MOV: 20D470K
Inductor LDM1/modo común: 4,7uH
C0, condensadores cerámicos C3: 330uF/0V
C1: 1uF/0V
C2: 10uF
Condensador CY1/Y2: 1nF/2KV
