Módulo de fuente de alimentación conmutada PFC activo de 300W AC-DC módulo de potencia regulador de voltaje CC aislado AC 110V 220V a 12V 19V 24V 48V

Detalles del producto

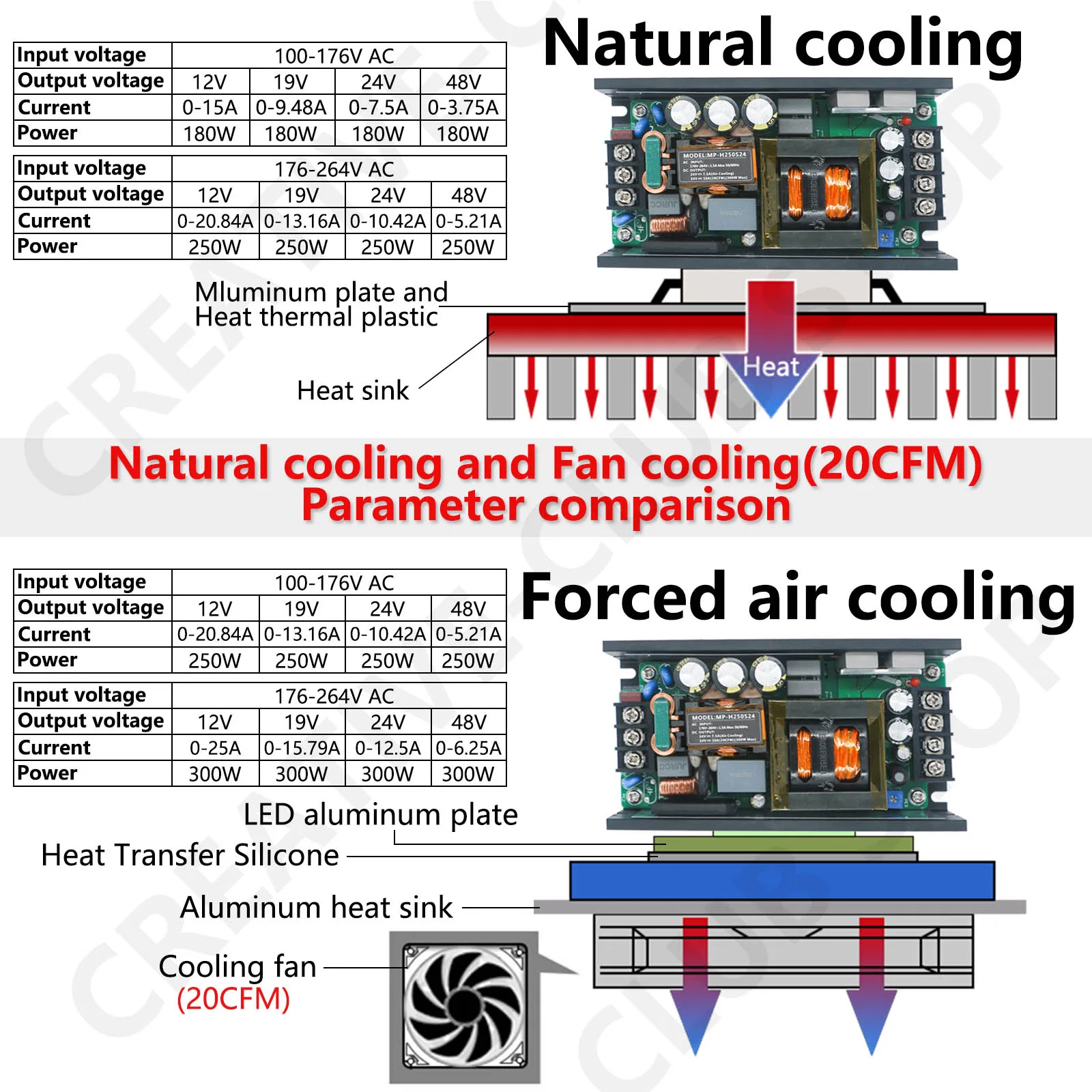

Enfriamiento natural y enfriamiento por ventilador (20CFM) Comparación de parámetros

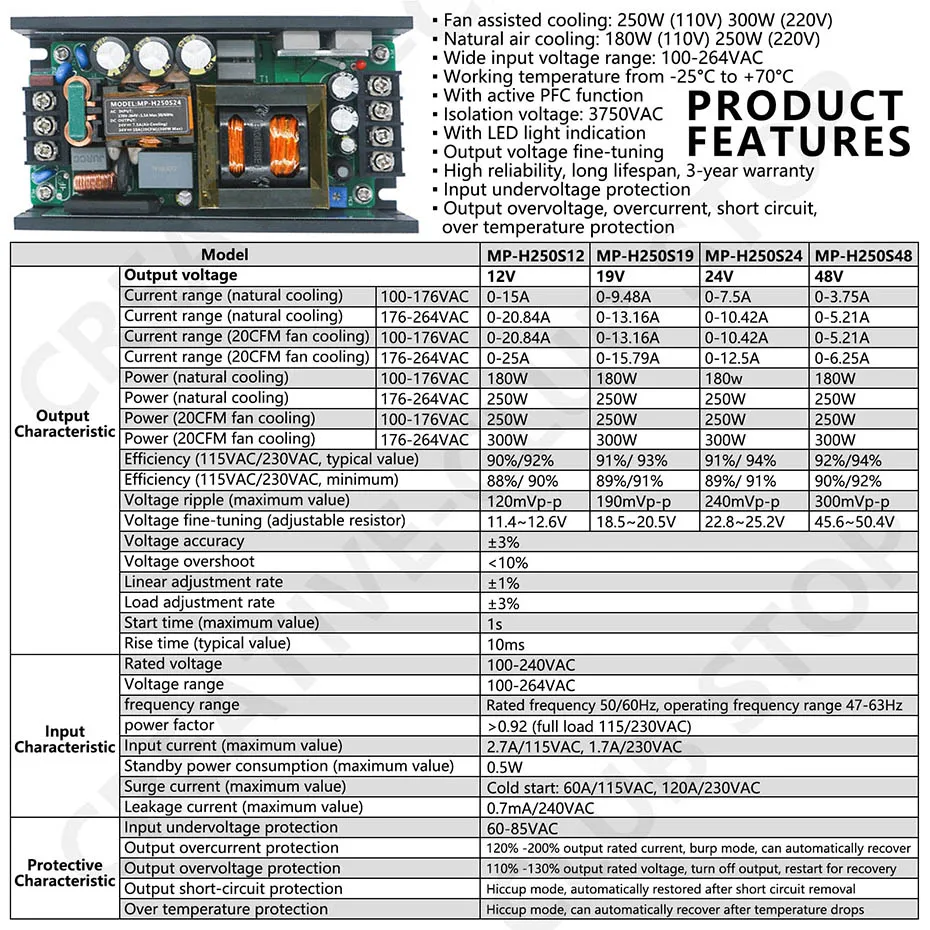

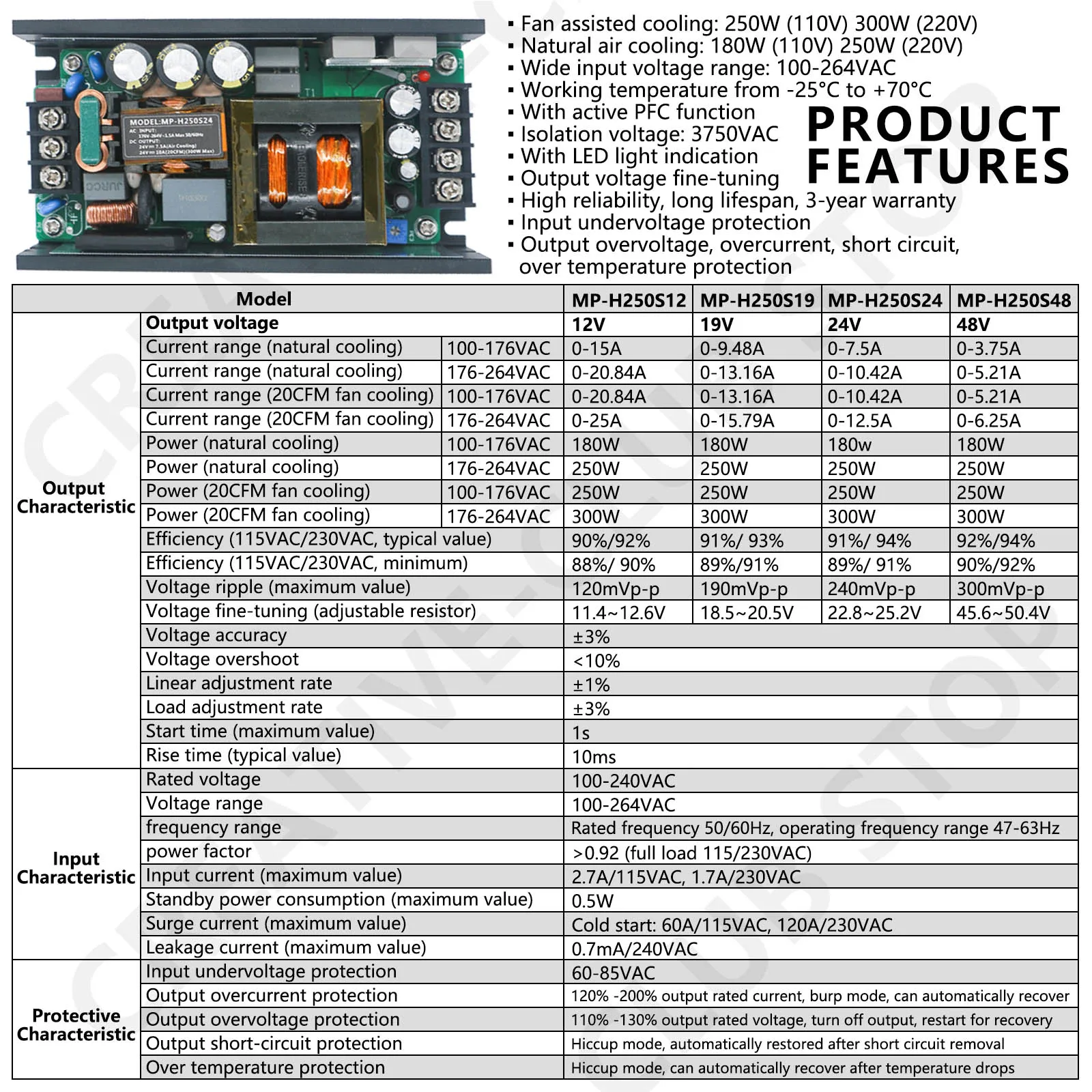

Características del producto

▪Refrigeración asistida por ventilador: 250W (110V) 300W (220V)

▪Refrigeración por aire natural: 180W (110V) 250W (220V)

▪Amplio rango de voltaje de entrada: 100-264VAC

▪Temperatura DE TRABAJO DE-25 °C A + 70 °C

▪Con función PFC activa

▪Voltaje de aislamiento: 3750VAC

▪Con indicación de luz LED

▪Ajuste fino de voltaje de salida

▪Alta fiabilidad, larga vida útil, 3 años de garantía

▪Protección contra subtensión de entrada

▪Sobretensión de salida, sobrecorriente, cortocircuito, protección contra sobretemperatura

• Modelo:, 1, 2, 2, 3, 2, 3

• Rango de corriente (enfriamiento natural) 100-176VAC:0-15A,0-9.48A,0-7.5A,0-3.75A

• Rango de corriente (refrigeración natural) 176-264VAC:0-20.84A,0-13.16A,0-10.42A,0-5.21A

• Rango de corriente (refrigeración del ventilador 20CFM) 100-176VAC:0-20.84A,0-13.16A,0-10.42A,0-5.21A

• Rango de corriente (refrigeración del ventilador 20CFM) 176-264VAC:0-25A,0-15.79A,0-12.5A,0-6.25A

• Potencia (refrigeración natural) 100-176V CA: 180W

• Potencia (refrigeración natural) 176-264VAC:250W

• Potencia (refrigeración del ventilador 20CFM) 100-176VAC:250W

• Potencia (refrigeración del ventilador 20CFM) 176-264VAC:300W

• Eficiencia (115VAC/230VAC, valor típico):90%/92%,91%/93%,91%/94%,92%/94%

• Eficiencia (115VAC/230VAC mínimo):88%/90%,89%/91%,89%/91%,90%/92%

• Ondulación de voltaje (valor máximo):120mVp-p,190mVp-p,240mVp-p,300mVp-p

• Ajuste fino de voltaje (resistencia ajustable): 11,4 ~ 12,6 V, 18,5 ~ 20,5 V, 22,8 ~ 25,2 V, 45,6 ~ 50,4 V

• Precisión del voltaje: ± 3%

• Sobreimpulso de voltaje: 10%

• Tasa de ajuste lineal: ± 1%

• Tasa de ajuste de carga: ± 3%

• Hora de inicio (valor máximo):1s

• Tiempo de subida (valor típico):10ms

Característica de entrada:

• Voltaje nominal: 100-240VAC

• Rango de voltaje: 100-264VAC

• Rango de frecuencia: Frecuencia nominal 50/60Hz, rango de frecuencia de funcionamiento 47-63Hz

• Factor de potencia: 0,92 (carga completa 115/230VAC)

• Corriente de entrada (valor máximo):2.7A/115VAC,1.7A/230VAC

• Consumo de energía en espera (valor máximo): 0,5 W

• Corriente de sobretensión (valor máximo): Arranque en frío: 60A/115VAC,120A/230VAC

• Corriente de fuga (valor máximo):0.7mA/240VAC

Característica protectora:

• Protección de bajo voltaje de entrada: 60-85VAC

• Protección contra sobrecorriente de salida: corriente nominal de salida 120% -200%, modo BURP, puede recuperarse automáticamente

• Protección contra sobretensión de salida: 110% -130% voltaje nominal de salida, apagar la salida, reiniciar para recuperación

• Protección contra cortocircuitos de salida: modo hipo, restaurado automáticamente después de la eliminación del cortocircuito

• Protección contra sobretemperatura: modo Hipo, puede recuperarse automáticamente después de que baje la temperatura

Estándares de seguridad y EMC:

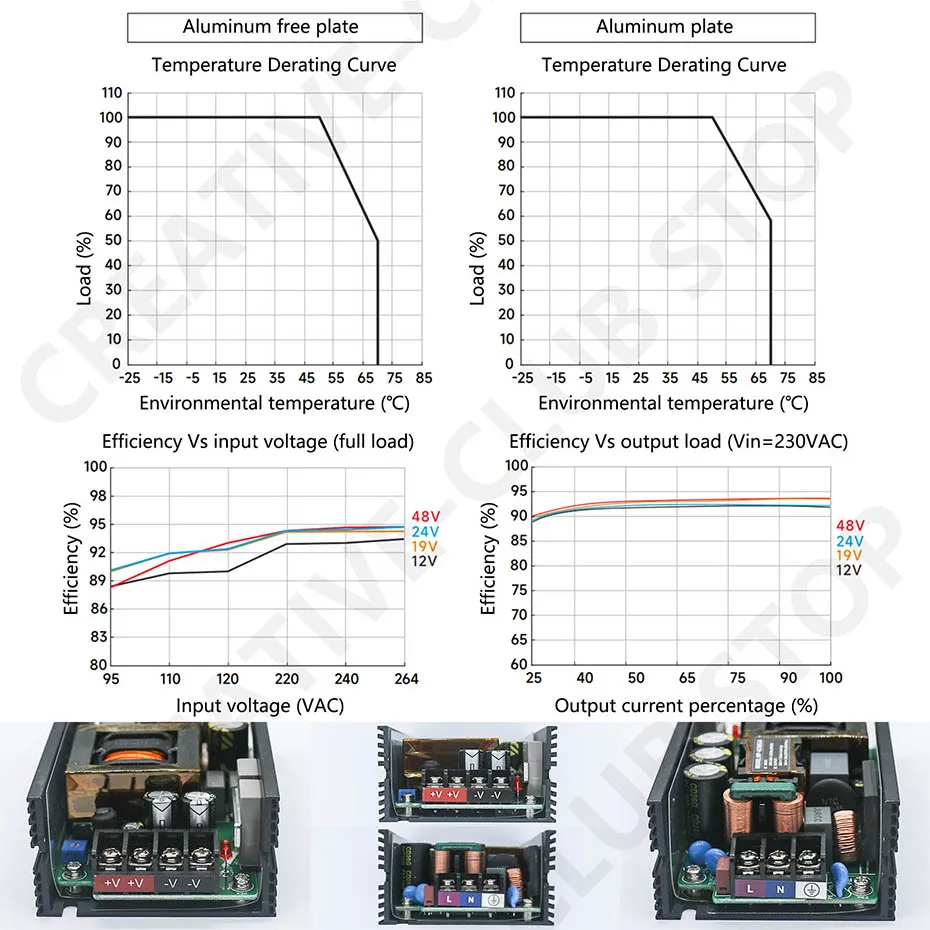

• Temperatura y humedad de trabajo:-25 °C ~ + 70 °C,20% ~ 90% RH sin condensación (consulte la curva de reducción de temperatura)

• Temperatura y humedad de almacenamiento:-40 °C ~ + 8510%-95% RH

• Coeficiente de humedad: ± 0.3% °C (0-50 °C)

• Vibración: 10-500Hz.2G 10 minutos/ciclo, 60 minutos cada uno para los ejes X,Y y Z

• Normas de seguridad: IEC62368

• Compatibilidad electromagnética: CISPR32/EN55032 CLASE 2/3/4/6 CLASE B

• Resistencia de voltaje: I/500/P:3750VAC1/1/2: 1500VAC,0/2: V

• Impedancia de aislamiento: I/1/2/P,I/2/2/2/2/2/2/2/2/2/2/2/1/2/2/2/2/2/2/2/2/2/5/2/5/2/2/4/5/2/2/100

Otros:

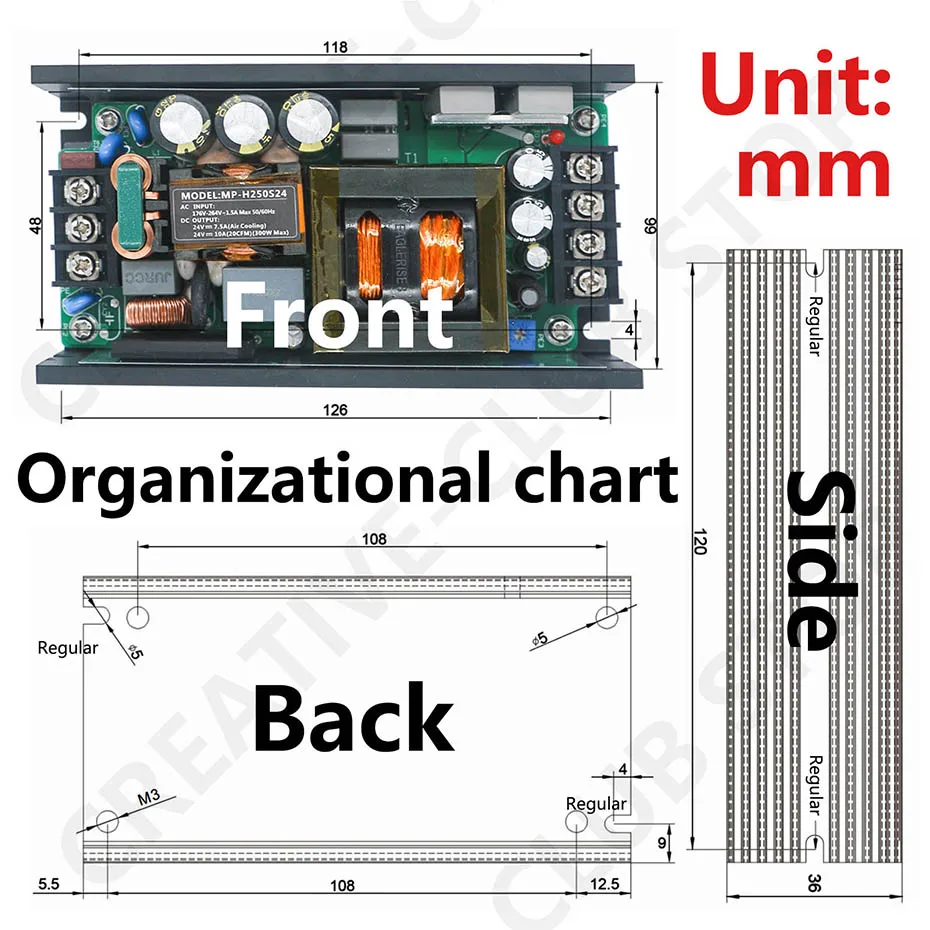

• Dimensiones (largo x ancho x alto):126X 66X36mm

• Peso: aproximadamente 367G

Notas:

1. Estándar para pruebas de ondulación y ruido: Conecte condensadores de 0,1 uF y 47uF en paralelo a la salida y use un ancho de banda de 20MHz para el osciloscopio

2. Condiciones de prueba: Refrigeración del ventilador de 20CFM, temperatura ambiente de 25 ° C, entrada de 230VAC, carga completa

3. A menos que se especifique lo contrario, los valores típicos se miden a temperaturas ambiente de 230V CA y 25 °C.

4. Tasa de ajuste de voltaje: medida cuando el voltaje de entrada cambia de bajo a alto en condiciones de carga nominal

5. Tasa de ajuste de carga: la salida medida cambia de 1% de carga a 100% de carga

6. Precisión: incluye error de configuración, tasa de ajuste de voltaje, tasa de ajuste de carga

7. En el caso de la entrada de CA, L/N no distingue entre polos positivo y negativo, mientras que en el caso de D (entrada, L es el polo positivo y N es el polo negativo)

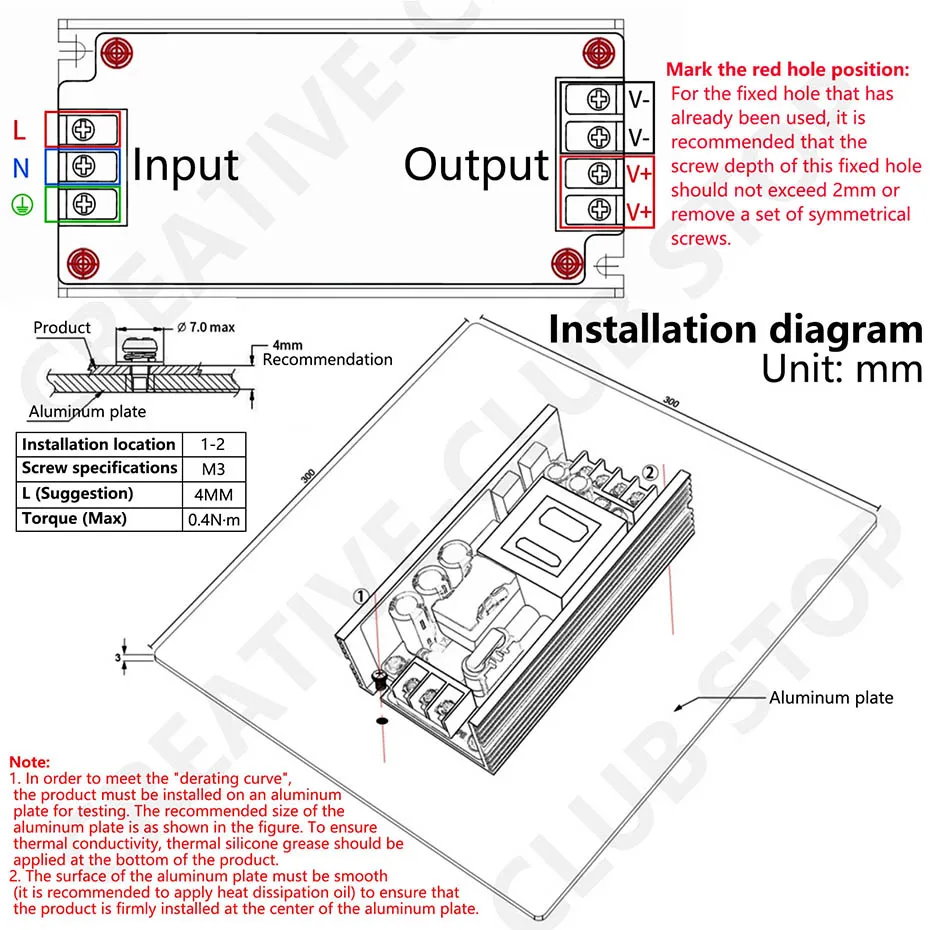

Marque la posición del agujero rojo:

Para el orificio fijo que ya se ha utilizado, se recomienda que la profundidad del tornillo de este orificio fijo no exceda los 2mm o retire un juego de tornillos simétricos.

Diagrama de instalación:

• Ubicación de instalación: 1-2

• Especificaciones del tornillo: M3

• L (Sugerencia):4MM

• Par (Max): 0,4 Nm

Nota:

1. Para cumplir con la "Curva de reducción", el producto debe instalarse en una placa de aluminio para su prueba. El tamaño recomendado de la placa de aluminio es el que se muestra en la figura. Para garantizar la conductividad térmica, se debe aplicar grasa térmica de silicona en la parte inferior del producto.

2. La superficie de la placa de aluminio debe ser lisa (se recomienda aplicar aceite de disipación de calor) para garantizar que el producto esté firmemente instalado en el centro de la placa de aluminio.
