Descripción
Descripción:
1. Utiliza materiales de alta calidad, duraderos
2. Salida de voltaje estabilizada, baja ondulación
3. Salida de cortocircuito, protección contra sobrecorriente y sobrecarga
4. Alto volumen de ventas, alta fiabilidad, trabajando a-25 ℃
5. Amplia gama de aplicaciones
Parámetros:
Voltaje de salida: 5V/12V/24V
Corriente nominal: 3,5 A/2A/1A
Rango de corriente: 0 ~ 3.5A/0 ~ 2A/0 ~ 1A
Potencia nominal: 17,5 W/24W/24W
Eficiencia: 80%/85%/84%
Tiempo de arranque y subida: 1500ms, 30MS/230VAC 2500ms, 30MS/115VAC (carga completa)
Rango de voltaje: 90 ~ 264VAC o 127 ~ 370VDC, cuando el voltaje de entrada es inferior a 100V, la potencia se reducirá para su uso.
Rango de frecuencia: 47 ~ 63Hz
Corriente CA (tipo): 200mA, sin carga inferior a 0,5 W
Corriente de sobretensión (YP.): arranque en frío: 30A/230VAC
Corriente de fuga: 2mA/240VAC
Protección contra cortocircuitos de CC: la fuente de alimentación eructa intermitentemente y la fuente de alimentación se recupera automáticamente después de eliminar el cortocircuito
Temperatura/humedad de funcionamiento: 60 ° C ~-25 (consulte "Curva de reducción") 20 ~ 90% RH, sin condensación
Temperatura y humedad de almacenamiento: - 40 ~ 85 ° C, 10 ~ 95% RH
Especificación de seguridad: GB 4943,1-2011
Voltaje soportado: I/P: 3KVAC
Impedancia de aislamiento: I/2/R, 100M Ohms/500VDC/25 ° C/70% RH
Emisión de compatibilidad electromagnética: Cumple con EN55032 (CISPR32) Clase B, GB 17625,1-2012
Inmunidad de compatibilidad electromagnética: De acuerdo con GB/
1. Todos los parámetros deben medirse bajo voltaje nominal de entrada de 220V CA, carga nominal, temperatura ambiente de 25 ° C y humedad de 70%
2. Precisión: incluye error de configuración, tasa de regulación de voltaje y tasa de regulación de carga.
3. Prueba de ondulación: Conecte la fuente de alimentación y cargue con un cable trenzado de 30CM de largo y conecte la carga con un condensador cerámico de 0,1 uF y un condensador de 47uF a 20MHz
El osciloscopio se prueba en el extremo de carga
4. Tasa de regulación de voltaje: medida cuando el voltaje de entrada cambia de bajo a alto por debajo de la carga nominal
5. Tasa de ajuste de carga: se mide cuando la salida medida cambia de carga 0% a carga 100%
Paquete incluido:

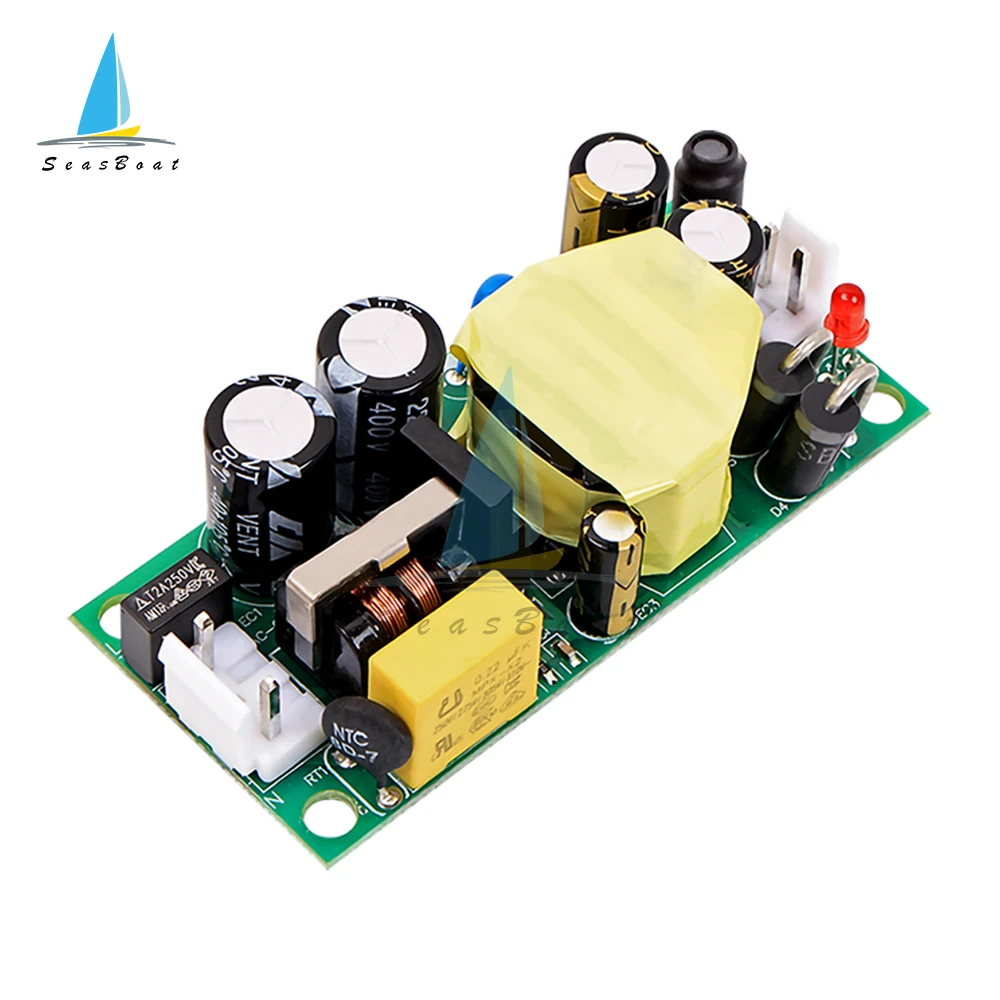

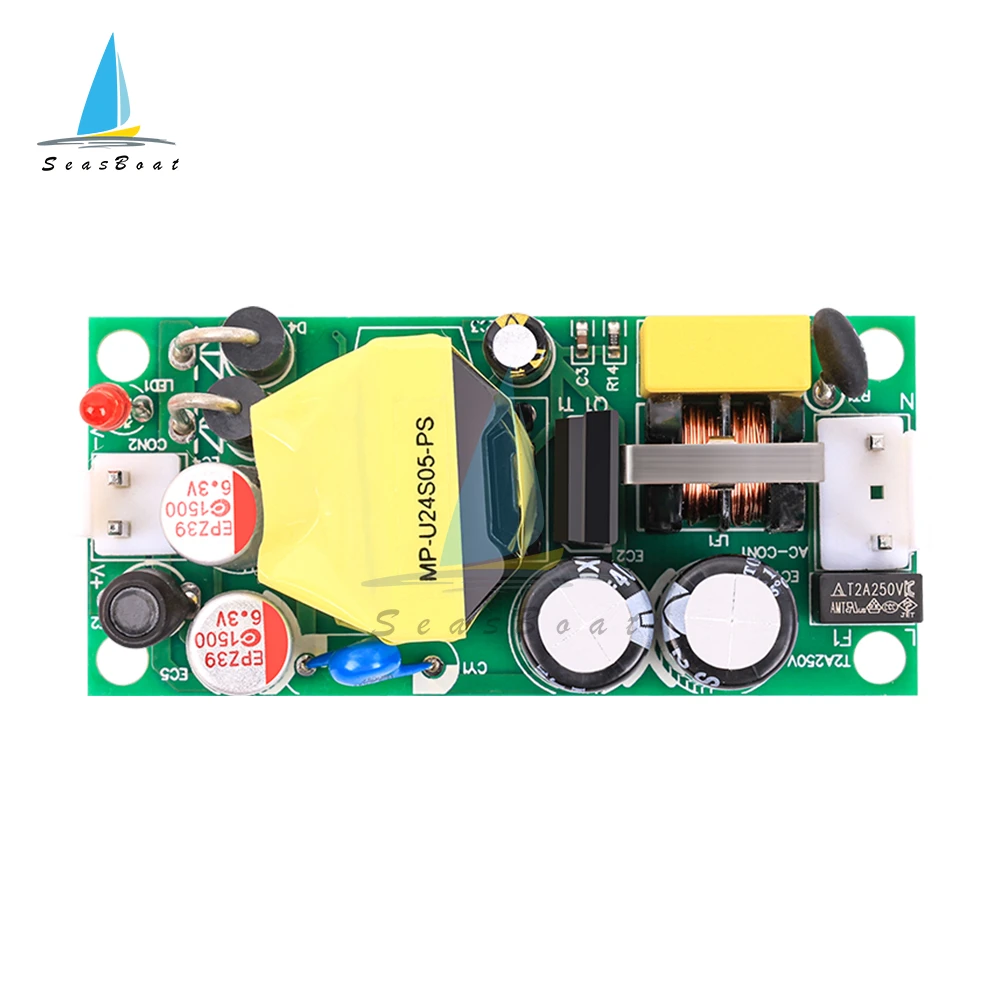

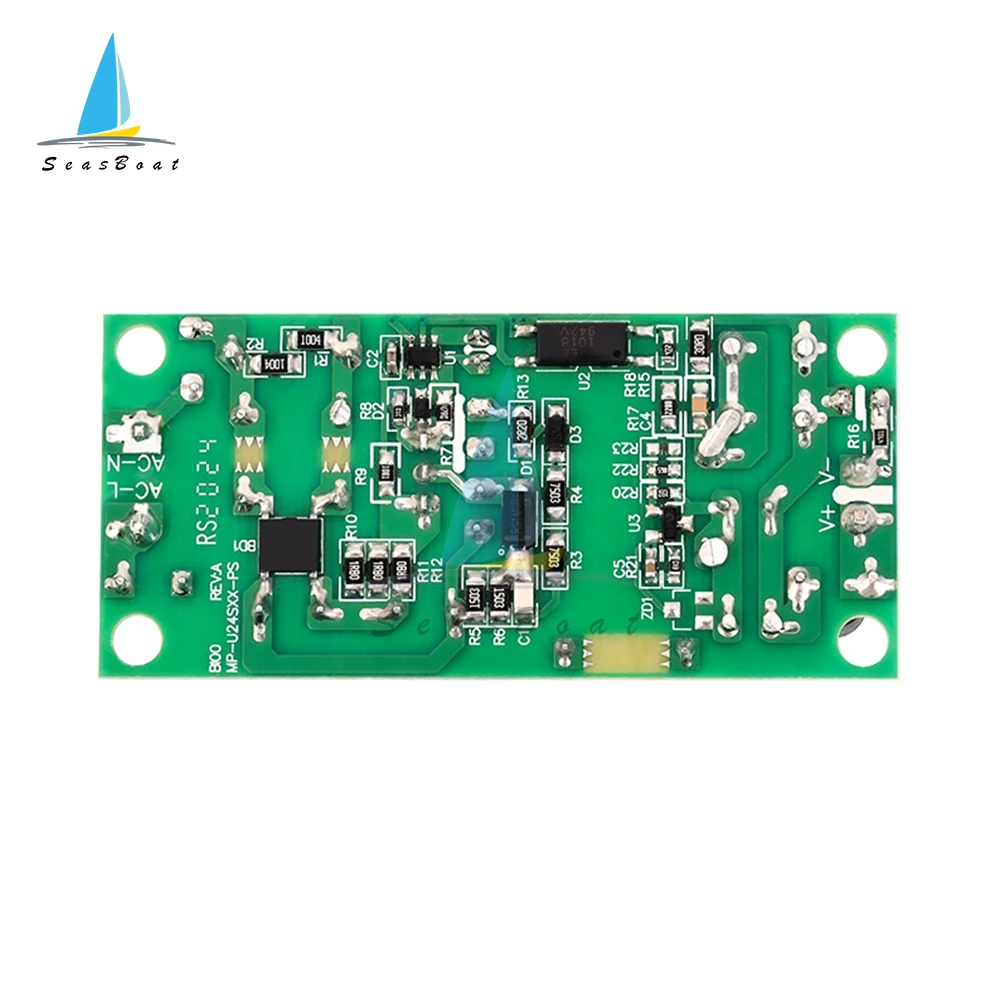

1 x Módulo de fuente de alimentación conmutada de 5V 3A 12V 2A 24V 1A 24W, placa de circuito desnudo de 110V 220V a 12V 24V para reemplazo/reparación
Opiniones de clientes
1 opinionesBajo una carga de 2.5A, los diodos se calentaron hasta 75 grados, el transformador y el MOSFET hasta 65 grados. Cerca de los diodos de calentamiento fuerte, se encuentran exactamente los condensadores de salida.
