Descripción

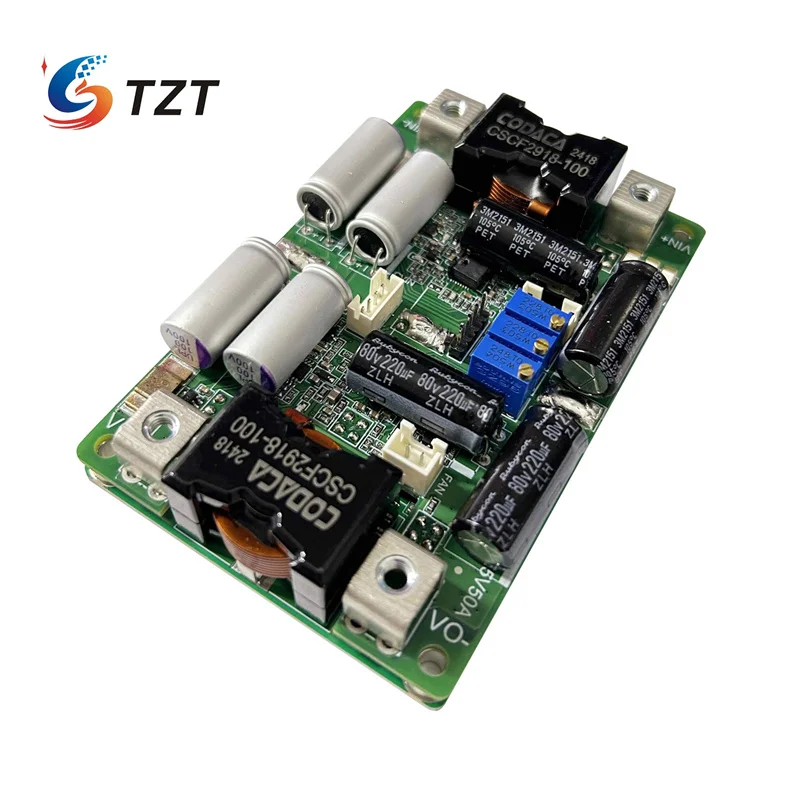

Opción 1: Módulo de fuente de alimentación Buck-Boost automático DC Respuesta rápida 50A/65V Voltaje y corriente constantes ajustables
Opción 2: Módulo de fuente de alimentación Buck-Boost automático DC con lámina de disipación de calor 50A/65V Voltaje y corriente constantes ajustables
Opción 3: Módulo de fuente de alimentación Buck-Boost automático DC con hoja de disipación de calor y módulo de visualización 50A/65V
Opción 4: Módulo de fuente de alimentación Buck-Boost automático DC 50A/65V con hoja de disipación de calor + Módulo de visualización + Ventilador de refrigeración
Precaución:
- El modo intermitente predeterminado permite cargar la batería y tiene protección contra reflujo.Para aplicaciones con altos requisitos dinámicos o recuperación de energía, se puede seleccionar el modo continuo.Para mejorar aún más la confiabilidad, se recomienda agregar un diodo ideal a la salida.
- Está prohibido enchufar en caliente (usando cables para encender y encender, los interruptores de aire, relés, contactores, interruptores electrónicos se consideran enchufar en caliente).Si el VIN está encendido directamente, el voltaje original de alrededor de 60 V producirá picos de oscilación cercanos a 100 V.Si el cable de entrada tiene una alta inductancia, el voltaje de la púa puede ser aún mayor, superando el valor máximo absoluto y causando daños por CC directamente.Si sigue el proceso de arranque lento de 50 ms de la fuente de alimentación del interruptor de entrada, será muy fluido.Del mismo modo, los cortocircuitos de salida también pueden causar daños por CC debido a picos de voltaje inductivos o incluso voltajes negativos en el circuito.Si las características del cortocircuito son suaves (alta impedancia), la corriente del pulso será baja y relativamente confiable.No se recomiendan cortocircuitos frecuentes.
Rendimiento típico (YF-BKT65V50A):
- Buck-boost de sincronización de cuatro interruptores no aislado
- Amplia entrada DC9 - 65V, salida DC5 - 65V
- Eficiencia máxima: ≥98%, respuesta transitoria rápida
- Protección: regulación de sobrecorriente, autorrecuperación de protección contra cortocircuitos, autorrecuperación de protección contra sobrecalentamiento
- Encendido/apagado remoto, ventilador con temperatura controlada
- Pantalla opcional de voltaje y corriente de salida
- Tensión de entrada ajustable
- Voltaje y corriente de salida ajustables
- Voltaje y corriente de salida controlables externos
- La función de seguimiento de voltaje de entrada es adecuada para aplicaciones de placa de batería.
- Protección contra reflujo de carga de batería de hasta 70 V, adecuada para bombeo láser sin sobrecalentamiento durante el arranque.
- La precisión de estabilización de alto voltaje y el funcionamiento de frecuencia constante MEI facilitan la predicción
- La potencia puede alcanzar más de 2000W (entrada/salida 48V)
- A menos que se especifique lo contrario, todas las pruebas se realizaron con un voltaje de entrada de 48 V, modo intermitente, carga resistiva pura y 25℃ temperatura ambiente.
Calificación máxima absoluta:
- Voltaje de entrada: -1 ~ 70V (constante)
- Voltaje de salida: -1 ~ 70V
- Interfaz de apagado (EN): -0,7 ~ 20V
- Interfaz de control de voltaje externo: 0 - 5V
- Interfaz de control de corriente externa: 0 - 5A
- Límite de corriente de la interfaz del ventilador: 0,5A
- Temperatura de almacenamiento: -40 ~ 125℃
- Sustrato de aluminio y voltaje soportado del pasador de alimentación: 300 - 500 V (no aislado)
- Par máximo del terminal de tornillo: 1 - 2N.m
- Vida de rotación del potenciómetro: 200 veces
Parámetro de uso recomendado:
- Voltaje de entrada: 12,0 - 60,0 V
- Corriente de entrada: 40 - 50A
- Voltaje de salida: 12 - 60V
- Corriente de salida: 40 - 50A
Características de entrada:
- Rango de voltaje de funcionamiento de entrada: 9,0 - 65,0 V
- Rango de ajuste del voltaje de seguimiento de entrada: 10 - 57,0 V
- Rango de ajuste de protección contra subtensión de entrada: 5 - 50,0 V
- Valor de histéresis de protección contra subtensión: 0,96*Vu - 1,04*Vu (Vu: configuración del valor de subtensión)
- Rango operativo de corriente de entrada: 50 - 60,0 A
- Valor límite de corriente de entrada: 65,0 - 68,0 A (no utilizar sobrecorriente)
- Valor de corriente de entrada sin carga: 60,0 - 130,0 mA (típico.80,0 mA)
- Corriente de apagado (apagado completo de la máquina): 0,5 - 1,0 mA (0,7 mA)
- Protección inversa de entrada: no compatible
- Voltaje intercambiable en caliente: no compatible, no se puede conectar en caliente para VIN 48V
Características de salida:
- Rango de voltaje de salida: 5,0 - 65,0 V
- Rango de trabajo de corriente de salida: 0 - 55,0 A (típico.50.0A)
- Rango de ajuste de corriente de salida: 1,5 - 55 A (nota: se puede iniciar en 0 A)
- Límite de corriente de salida: 57.0 - 58,0 A
- Corriente de cortocircuito (continuo): 57 - 58 A (seguimiento del valor límite de corriente)
- Regulación del voltaje de salida: -0,05 ~ -0,6% (típico.-0,3%) (Voltaje constante con caída de carga/Vout)
- Ruido de ondulación del voltaje de salida (PK-PK): 80 - 100 mV (típico.90 mV) (56 V a 28 V/1500 W)
- Ruido de ondulación del voltaje de salida (PK-PK): 180 - 220 mV (típico.200 mV) (28 V a 56 V/1300 W)
- Corriente absorbente del terminal de salida (apagado): 0,02 - 1,0 mA (típico.0,4 mA) (impedancia 60 ohmios - 500 ohmios)
- Protección de conexión inversa de salida: no compatible (no conecte la batería al revés)
Características dinámicas:
- Paso de carga de 56 V a 28 V/1500 W: 1,6 - 2,0 V (típico.1,8 V), (0% - 100% Iout)
- Tiempo de recuperación: 0,5 - 0,8 ms (típico.0,7 ms), ( 2% Salida)
- Sobreimpulso de voltaje de salida: 1,0 - 1,5 V (típico.1,2 V), (carga 100% - 0%)
- Tiempo de recuperación: 0,8 - 1,2 ms (típico.1,0 ms), ( 2% Salida)
- Paso de carga de 28 V a 56 V/1350 W: 5,08 V (típico.5,4 V), (0% - 100% Iout)
- Tiempo de recuperación: 0,5 - 1,0 ms (típico.0,7 ms), ( 2% Salida)
- Sobreimpulso de voltaje de salida: 0,7 - 1,0 V (típico.0,8 V), (carga 100% - 0%)
- Tiempo de recuperación: 0,5 - 1,0 ms (típico.0,7 ms), ( 2% Salida)
- Modo intermitente predeterminado: el valor máximo de la disminución y el exceso del modo continuo puede ser tan bajo como la mitad
- Tiempo de inicio: 380 - 400,0 ms (encendido para establecer voltaje de salida)
- Tiempo de creación del voltaje de salida: 360 - 380 ms
Eficiencia de conversión:
- 28V a 56V (1350W): 97,0 - 97,6% (típico.97.4%)
- 56V a 56V (2300W): 97,8 - 98,22% (típico.98.0%)
- 56 V a 28 V (1500 W): 96,2 - 96,6% (típico.96.4%)
Otras características:
- Frecuencia del interruptor: 220 - 260 kHz (típico.240 kHz)
- Relación diferencial de voltaje de refuerzo: 2 - 3 veces (Vo/Vin)
- Reducción del 50% en la relación de voltaje diferencial (Iin): 3 - 5 veces (típico.4X), (Vo/Vin)
- Relación diferencial de voltaje Buck: 2 - 10 veces (Vin/Vo)
- EN permite desactivar el voltaje efectivo: 0 - 1,1 V (típico.1,0 V), (salida de apagado del valor de apagado EN)
- Voltaje efectivo del control externo Vo: 0 - 2,0 V (se requieren configuraciones de fábrica)
- Capacidad de carga de la señal de control de voltaje: 5 - 10 mA
- Voltaje efectivo del control externo Iout: 0 - 2,0 V (se requieren configuraciones de fábrica)
- Capacidad de carga de la señal de control de corriente: 1 - 10 mA (típico.5 mA)
- Voltaje de alimentación del terminal del ventilador: 11,0 - 12,0 V (típico.11,5 V), (VIN 13 V)
- Corriente de alimentación del terminal del ventilador: 0,3 - 0,5 A.
- Valor de arranque del ventilador con temperatura controlada: 50℃ ~ 55℃
- Valor de protección contra sobretemperatura: 85℃ ~ 90℃
- Temperatura de funcionamiento de la fuente de alimentación: -40℃ ~ 80℃ (típico.25℃)
- Temperatura de almacenamiento: -40℃ ~ 85℃ (típico.25℃)
- Humedad de almacenamiento: 5 - 95% RH (sin condensación)
- Método de enfriamiento: disipación de calor natural con una pérdida inferior a 10W, y disipación de calor o refrigeración por aire con una pérdida de más de 15W.(25℃ temperatura ambiente)
- Tamaño: 100x65x20mm
- Peso neto: 200 g
Nota:
1.El seguimiento del voltaje de entrada es adecuado para entradas de voltaje no constante, como paneles de baterías, turbinas eólicas y receptores de transmisión de energía inalámbricos.
2: La regulación de la corriente de entrada es adecuada para adaptadores, fuentes de alimentación conmutadas y otras aplicaciones que requieren asignación o limitación de la corriente de entrada máxima.
3: La corriente de ondulación del condensador de salida de refuerzo es grande y la corriente de ondulación del condensador de entrada reductor es grande.Si hay un requisito de ondulación, puede agregar el filtrado LC.
4: Se puede cargar directamente conectándolo a la batería.Se recomienda ajustar correctamente el voltaje de salida antes de conectarlo a la batería objetivo.Si se requiere alta confiabilidad, se puede agregar un diodo ideal a la salida.
5: La situación en la que es necesario ajustar el tiempo de inicio es cuando el tiempo de inicio de la fuente de entrada es relativamente largo.Por ejemplo, si el tiempo de establecimiento de voltaje de carga completa de salida de adaptación de CA es de 50 ms y el tiempo de inicio de esta fuente de alimentación es de 15 ms, es posible que la CA no arranque normalmente.
6: Para aplicaciones con cortes de energía frecuentes, se recomienda conectar una resistencia limitadora de corriente en serie después de apagar la EN, cortocircuitar la resistencia y luego encender la EN.No utilice alto voltaje para enchufar y encender con frecuencia.No se recomienda agregar un interruptor duro a VIN+.
7: Algunos parámetros pueden ajustarse para diferentes aplicaciones.
Funciones de interfaz:
- VIN+: polo positivo de entrada de alimentación: INPUT+; No se puede conectar a CA ni al revés.
- GND: polo negativo de entrada/salida de energía; negativo común.
- VO+: polo positivo de la salida de energía; No conecte los polos positivo y negativo de la batería al revés.
- RX1: regulación de voltaje de salida, aumentando en el sentido de las agujas del reloj; 25 vueltas de potenciómetro corresponden a una variación de voltaje de salida de 5-65 V.
- RX2: regulación de la corriente de salida, aumentando en el sentido de las agujas del reloj; girar el potenciómetro 25 veces corresponde a una variación en el límite de corriente de salida de 0-55A.El valor límite de corriente específico debe obtenerse mediante la medición real.
- RX3: ajuste del valor del voltaje de seguimiento de entrada (inicialmente en sentido antihorario hasta el final), el principio es reducir el valor de la corriente de salida cuando la potencia de la fuente de entrada es insuficiente y el voltaje es inferior al valor establecido;Girar el potenciómetro 25 veces corresponde a un cambio en el valor del voltaje de seguimiento de entrada de 9-57V.Por ejemplo, si el voltaje de alimentación máximo del panel solar es de 36 V, la salida se conecta a la carga y RX2 se ajusta en el sentido de las agujas del reloj hasta que la corriente de salida sea máxima, o si el voltaje de entrada se reduce a alrededor de 36 V, la corriente Se ajusta el estado óptimo del panel solar.
- P1: interfaz de fuente de alimentación del ventilador con temperatura controlada; Arriba para - y abajo para +, se puede conectar a un ventilador de 12 V, corriente recomendada ≤0,3 A.
- P2: interfaz de visualización de corriente y voltaje opcional; Función opcional, puede mostrar el voltaje y la corriente de salida en un tubo digital y también puede emitir señales de corriente para muestreo mediante un microcontrolador.
- P2-1: interfaz negativa; polo negativo de la señal actual.
- P2-2: interfaz de muestreo de corriente; Valor de muestreo V=0,025*Iout, por ejemplo, corriente de salida 10A, el valor de la señal es 0,25V.
- P2-3: fuente de alimentación auxiliar interfaz de 12V; encienda el medidor de pantalla o proporcione alimentación externa de 12 V/0,5 A, con VIN 13 V, de lo contrario el voltaje será inestable.
- P2-4: interfaz de voltaje VO+; Salida directa del valor de voltaje VO+, solo para muestreo, no se permite flujo de corriente.
- P3-1: señal de control GND; para conectar el polo negativo de la señal de control externa.
- P3-2: interfaz de habilitación EN de la fuente de alimentación; Después de bajar a GND, apague la salida y desconecte completamente la entrada y la salida.Después de la conexión externa, trate de mantenerse alejado tanto como sea posible de la fuente de interferencia y del punto de protección contra subtensión.
- P3-3: interfaz de control de voltaje de salida (se requieren configuraciones de fábrica); El voltaje analógico externo 0-2 V puede controlar la variación del voltaje de salida de 5-65 V.
- P3-4: interfaz de control de corriente de salida (se requiere configuración de fábrica); el voltaje analógico externo de 0-2 V puede controlar la corriente de salida para variar entre 1,5-55 A.La corriente no puede oscilar entre 0A y 1,3A.Valor mínimo recomendado ≥1,5A.
- LED1: indicador de espera; cuando se enciende la alimentación y la luz está encendida, si no está encendida, el voltaje de entrada es demasiado bajo y no funciona o la fuente de alimentación está completamente dañada.
- LED2: indicador de error; Si el voltaje de salida es normal, la luz se encenderá, pero se apagará debido a la situación de protección contra sobrecorriente de salida, cortocircuito o sobretemperatura.
- LED3: indicador de seguimiento del voltaje de entrada; Cuando el voltaje de entrada alcanza el voltaje máximo del punto de potencia, la luz se encenderá.
Nota:
1: Al probar esta fuente de alimentación, es necesario asegurarse de que la fuente de entrada pueda proporcionar suficiente corriente ( 60 A) para evitar que la fuente de alimentación colapse o incluso se dañe.No transporte cargas pesadas ni pruebe la funcionalidad completa si no se puede garantizar.
2: El tiempo de inicio de la fuente de entrada debe ser menor que el tiempo de inicio de esta fuente de alimentación (como usar un adaptador como entrada); de lo contrario, es posible que no pueda comenzar con la carga.
3: El cable de entrada conectado a esta fuente de alimentación no debe ser demasiado largo (la resistencia interna del cable no debe ser demasiado alta); de lo contrario, la fuente de alimentación puede producir oscilaciones y anomalías.Se deben evitar daños por sobretensión al equipo o la fuente de alimentación causados por la corriente de trabajo del pulso del cable largo.
4: Si hay un diodo conectado en serie entre la fuente de entrada y la fuente de alimentación, debe haber suficiente margen de voltaje de entrada para garantizar que la fuente de alimentación no se dañe por sobretensión causada por el encendido y apagado instantáneo.
5: No utilice el modo CC de cargas electrónicas como carga de esta fuente de alimentación (se debe asegurarse de que la potencia de entrada sea mayor que la potencia de salida bajo ninguna circunstancia), se recomienda utilizar el modo CR.El modo CC absorbe corriente, esta fuente de alimentación tiene una corriente limitada y el estado de corriente constante hará que el suministro de energía colapse.
6: Se recomienda ajustar el voltaje de salida conectando una pequeña carga de resistencia de corriente (carga ficticia) para garantizar el ajuste en tiempo real del potenciómetro de voltaje de salida.De lo contrario, el voltaje de salida cambiará lentamente y el valor de ajuste será inexacto.
7: No está permitido utilizar directamente el regulador de voltaje de CA rectificado como entrada.DC equivale a conectarse a la red eléctrica y se daña fácilmente.La pequeña interfaz de señal también está activa y propensa a descargas eléctricas.Si es necesario utilizarlo, se debe agregar un transformador de aislamiento.
8: Si el valor de seguimiento del voltaje de entrada no coincide con el voltaje de entrada actual, no habrá salida.Por ejemplo, si el voltaje de entrada se establece en 48 V y solo hay una entrada de 40 V en este momento, no habrá salida.
9: Se deben instalar y fijar cuatro tornillos antes de conectar la punta de cobre para evitar una tensión excesiva en la placa y daños a la estructura mecánica de la fuente de alimentación.
10: El ESR de la salida del condensador de estado sólido es muy bajo y, si no hay salida de la fuente de alimentación, la batería no se puede encender ni conectar directamente.Conéctese después de establecer el voltaje o siga la habilitación EN.

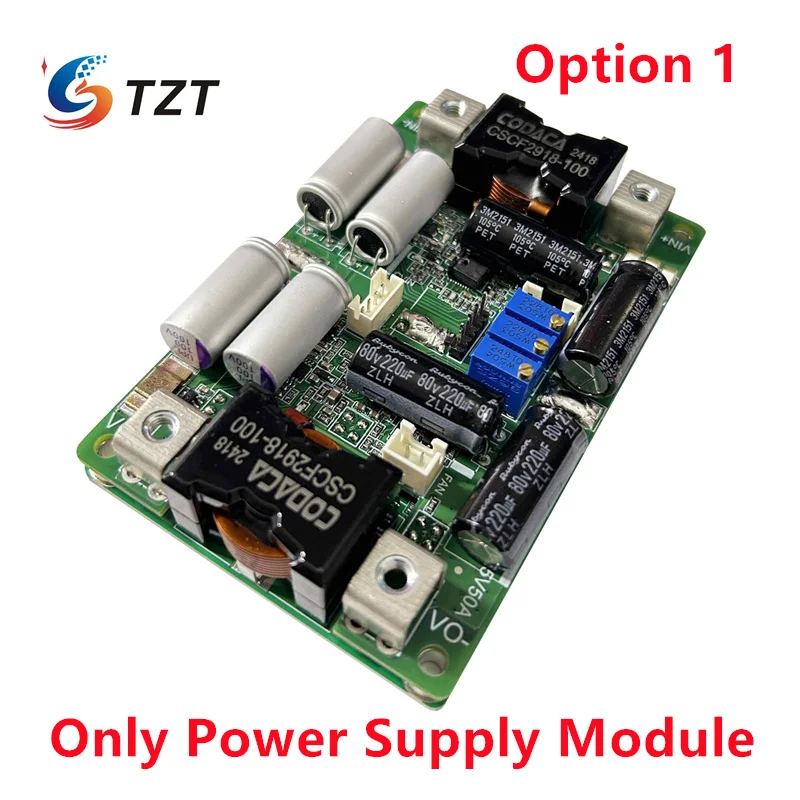

opción 1 El paquete incluye:

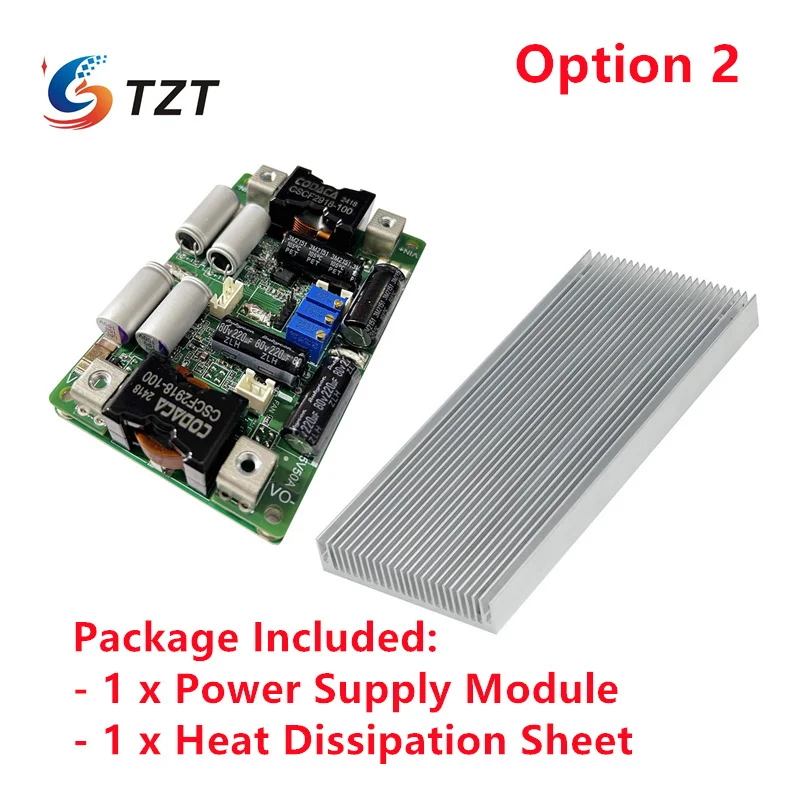

opción 2 El paquete incluye:
- 1 módulo de fuente de alimentación
- 1 x hoja de disipación de calor

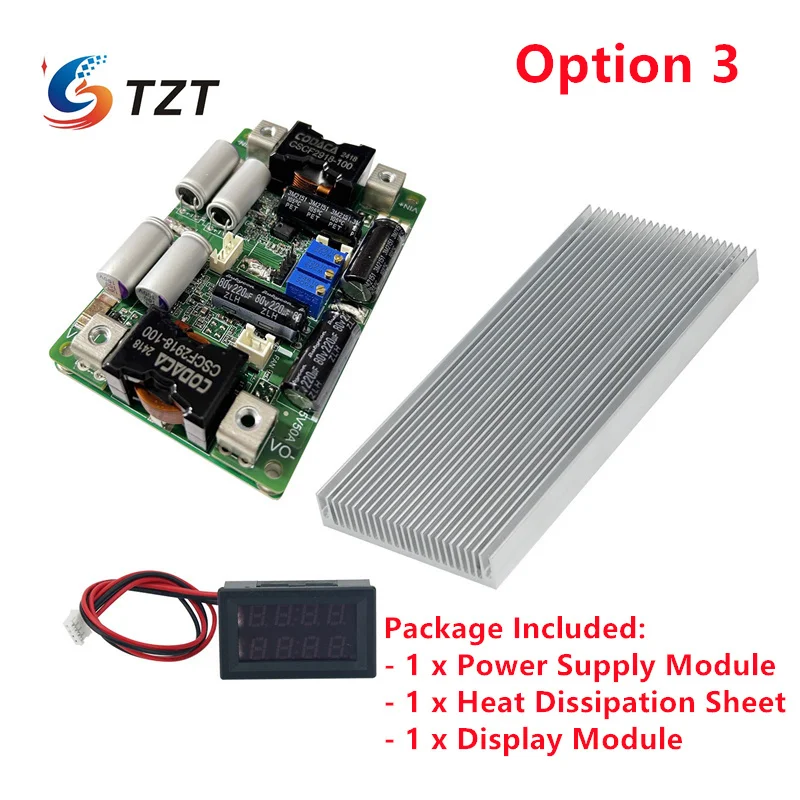

opción 3 El paquete incluye:
- 1 módulo de fuente de alimentación
- 1 x hoja de disipación de calor
- 1 módulo de visualización

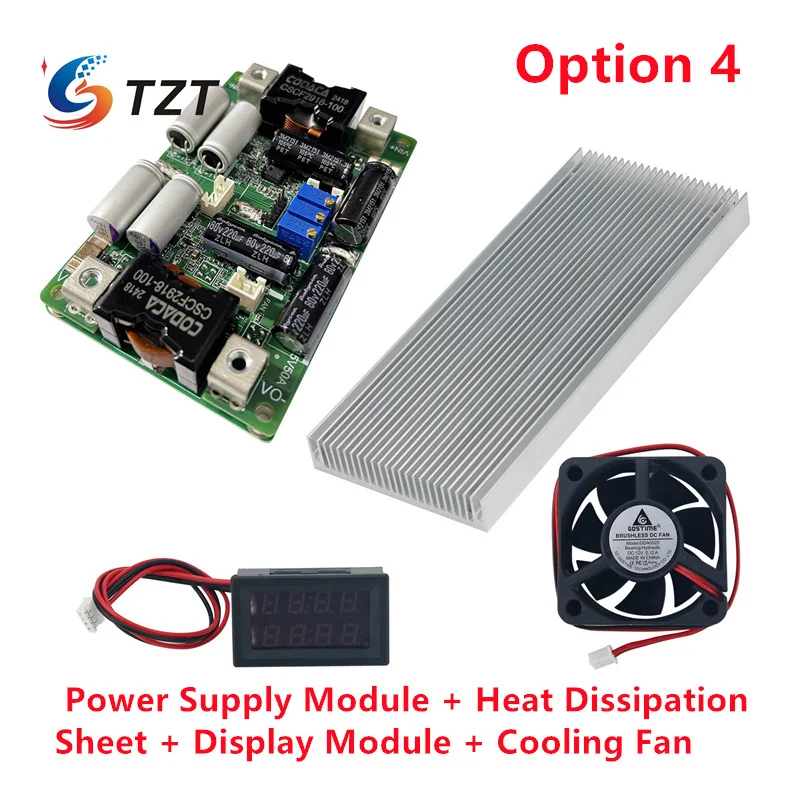

opción 4 El paquete incluye:
- 1 módulo de fuente de alimentación
- 1 x hoja de disipación de calor
- 1 módulo de visualización
- 1 ventilador de refrigeración.
