Descripción
Características:
Ootdty

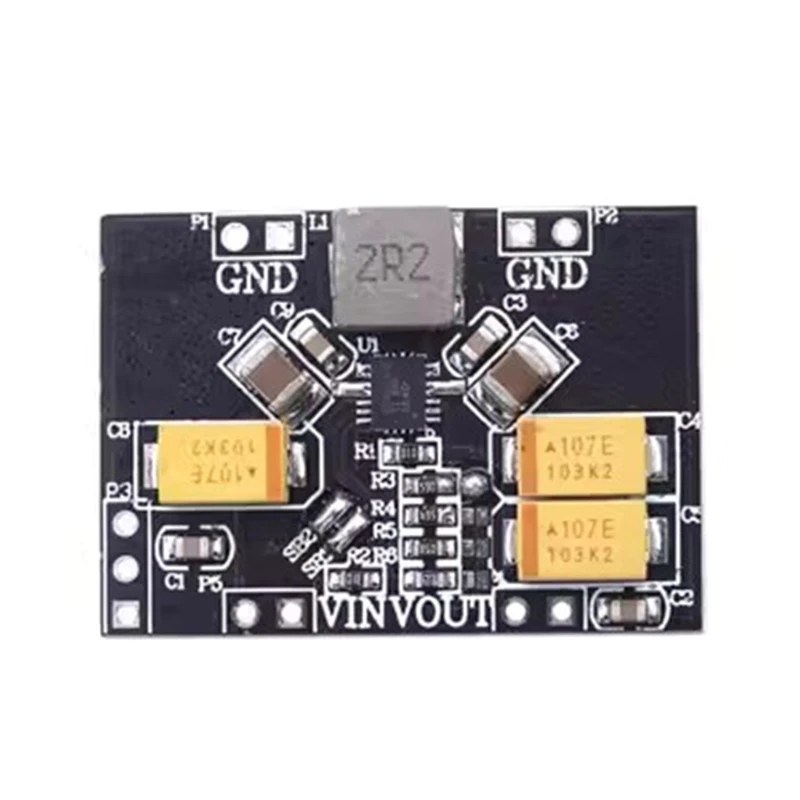

TPS63020 es un módulo de fuente de alimentación Buck-Boost pequeño de alta eficiencia.
La entrada varía de 1,8 V a 5,5 V, la corriente de salida puede ser tan alta como 3A, y la eficiencia es tan alta como 96%.
Puede cambiar automáticamente entre los modos Buck-Boost.
La corriente de reposo es inferior a 50uA y la frecuencia de funcionamiento fija es 2,4. MHz, se puede utilizar para todas las baterías alcalinas de dos y tres celdas, dispositivos alimentados por baterías de litio de una sola celda, dispositivos móviles ultrapequeños andMID, reproductores multimedia digitales, cámaras DSCsand.
Este Módulo de pequeño tamaño presenta una notable eficiencia, maximizando la conversión de energía y minimizando la pérdida de energía. Con la conmutación automática, se adapta sin esfuerzo a diferentes requisitos de potencia.
Especificaciones:
Entrada: 1,8 V-5V (se recomienda entrada superior a 2V)
Salida: 2,5 V/3,3 V 4,2 V 5V
Fórmula de salida: R3=R1 (Vout/VFB 1) valor típico 500mV VFB (2,5 V: R1=82K, R3=330K; 3,3 V: R1=180K,
R3=1M; 4,2 V: R1=3K, R3- 22K; 5V: R1=110K, R3=1M)
Corriente de salida: dentro de 3A
Eficiencia de conversión: 96% (cuanto menor sea la diferencia de presión de entrada y salida, mayor será la eficiencia)
Consumo de energía estática: 6mA, 50uA (modo de ahorro de energía)
Frecuencia de conmutación: 2,4 MHz
Onda de salida: 10mV (sin carga) 10mV (Buck con 0.5A) 30mV (Boost con 0.5A)

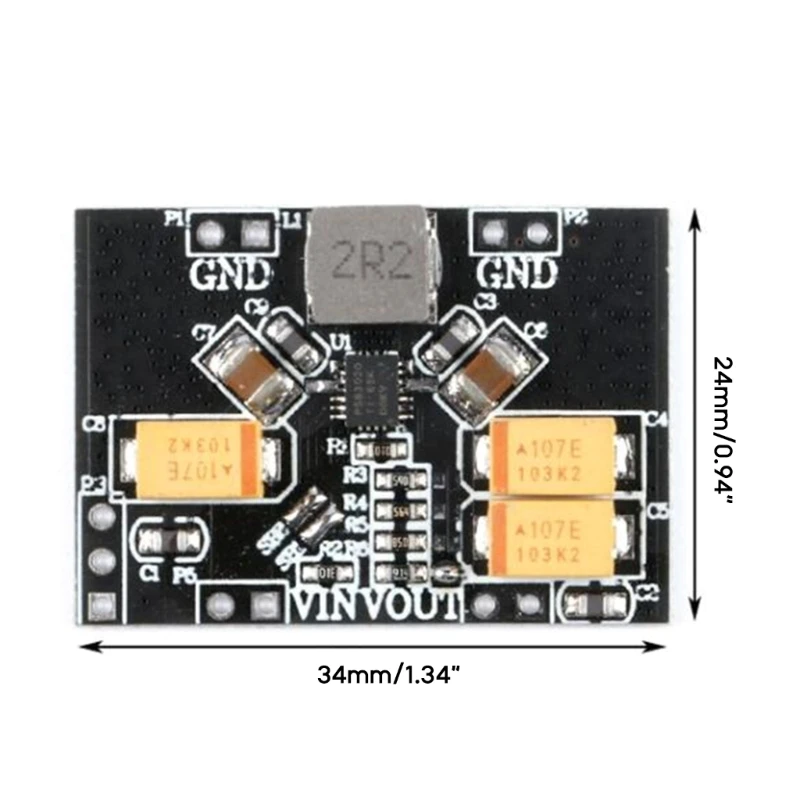

Tamaño: aproximadamente 34x24mm/1,34x0,94 pulgadas
El paquete incluye:
1 módulo de fuente de alimentación
Nota:
1.: 1cm=10Mm=0,39 pulgadas
2. Permita un error de 0-1cm debido a la medición manual. Por favor, asegúrese de que no le importe antes de pujar.
3. Debido a la diferencia entre los diferentes monitores, es posible que la imagen no refleje el color real del artículo. ¡Gracias!
