Descripción

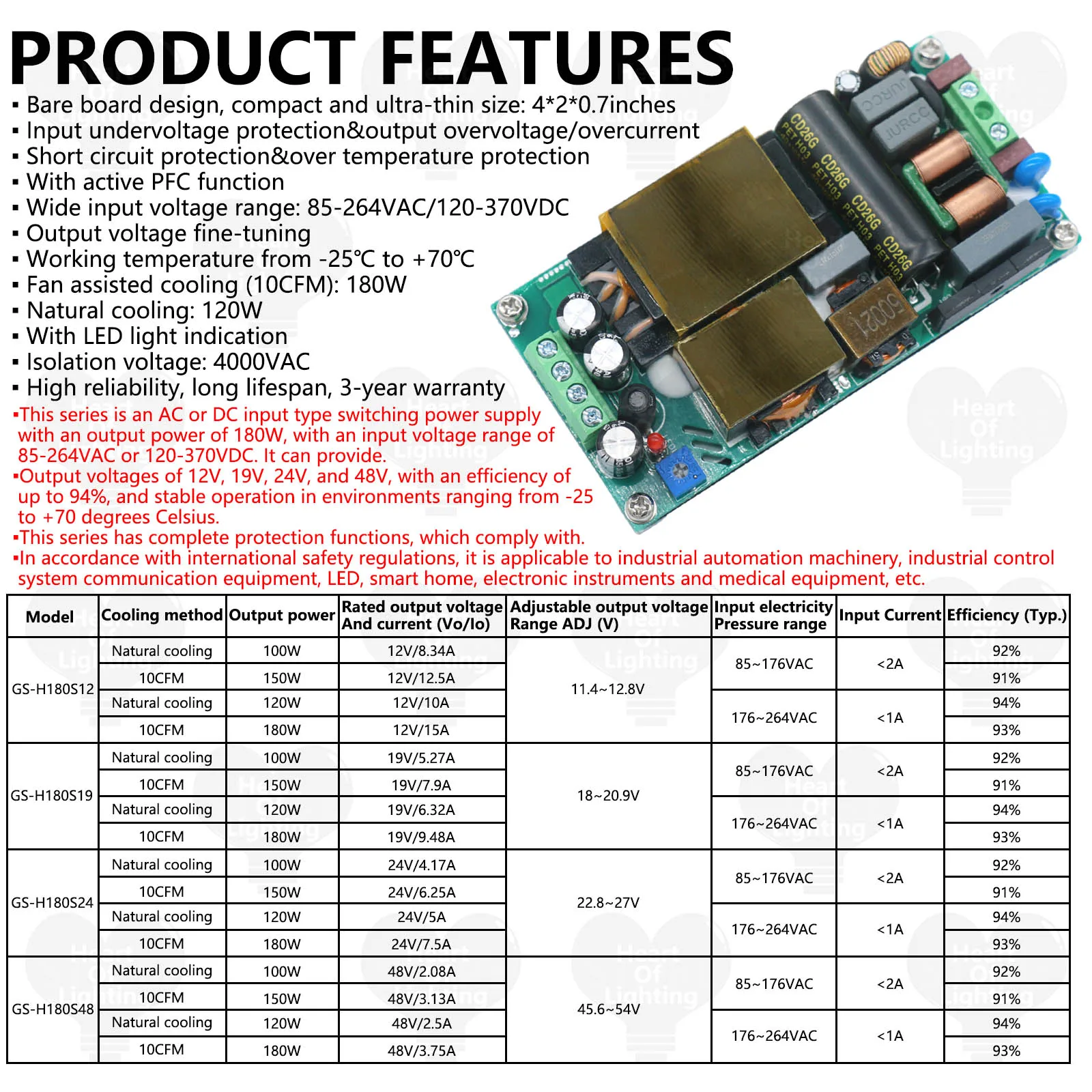

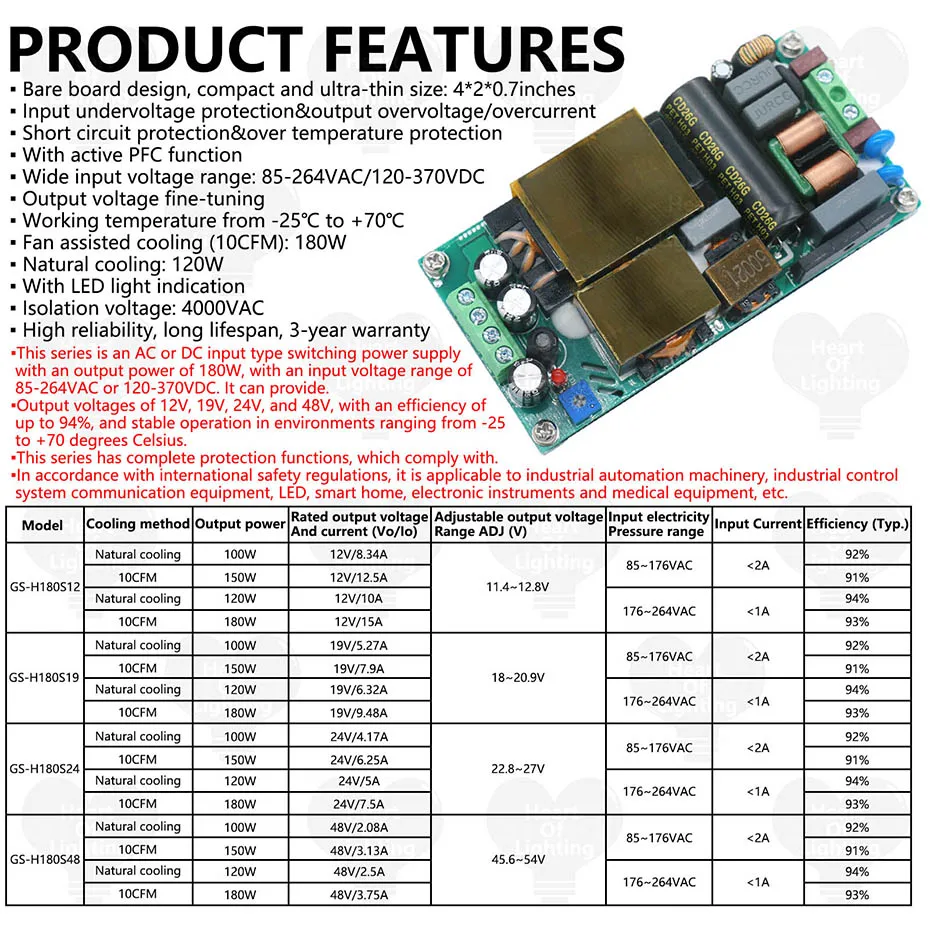

Características del producto
▪ Diseño de tablero desnudo, tamaño compacto y ultrafino: 4*2*0,7 pulgadas
▪ Protección contra subtensión de entrada y sobretensión/sobrecorriente de salida
▪ Protección contra cortocircuitos y protección contra sobretemperatura
▪ Con función PFC activa
▪ Amplio rango de voltaje de entrada: 85-264VAC/120-370VDC
▪ Ajuste fino del voltaje de salida
▪ Temperatura de trabajo desde -25℃ a +70℃
▪ Refrigeración asistida por ventilador (10CFM): 180W
▪ Refrigeración natural: 120W
▪ Con indicación de luz LED
▪ Tensión de aislamiento: 4000VAC
▪ Alta confiabilidad, larga vida útil, garantía de 3 años

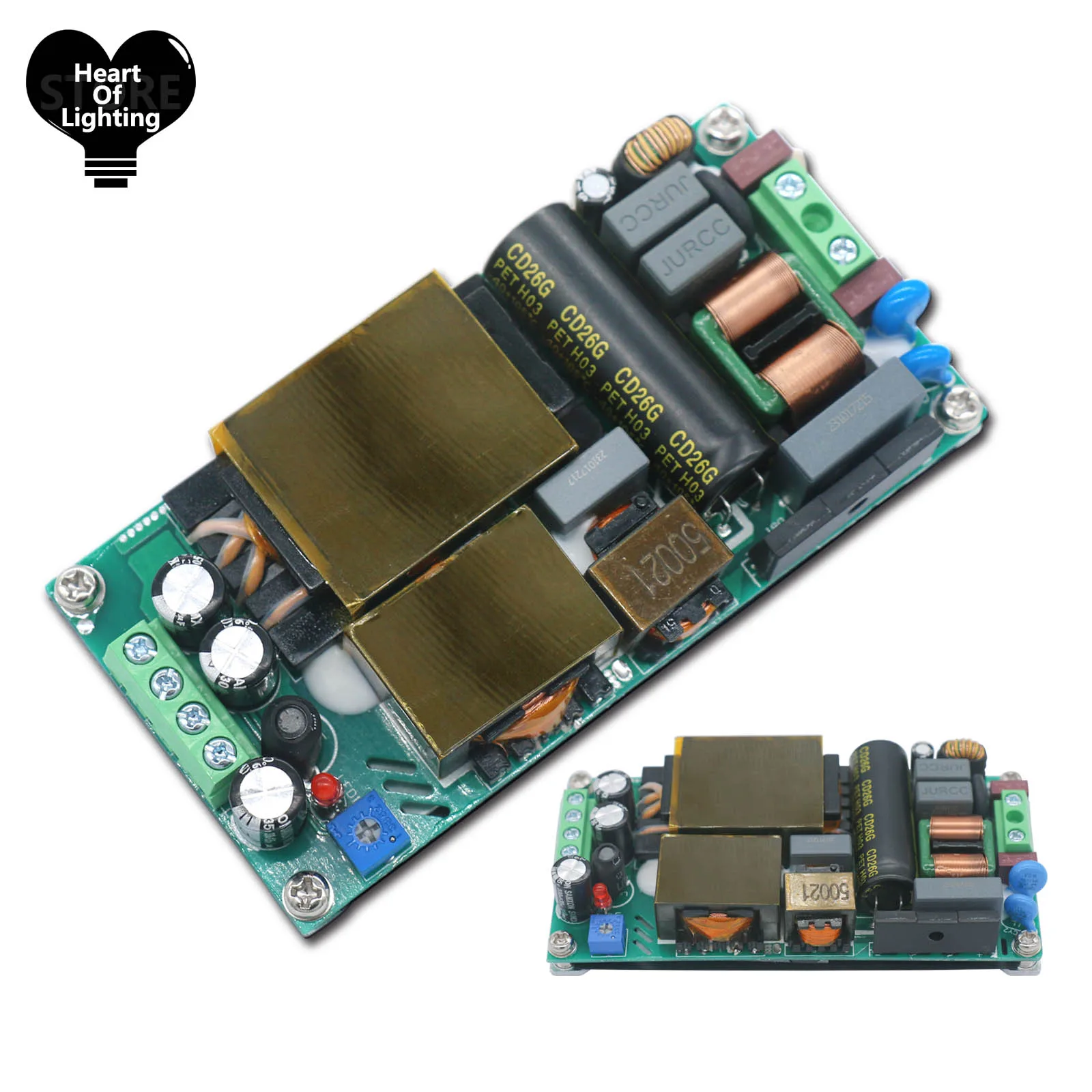

▪Esta serie es una fuente de alimentación conmutada de tipo entrada de CA o CC.
con una potencia de salida de 180W, con un rango de voltaje de entrada de
85-264VAC o 120-370VDC.Puede proporcionar.
▪Tensión de salida de 12V, 19V, 24V y 48V, con una eficiencia de
hasta el 94% y funcionamiento estable en entornos que van desde -25
a +70 grados centígrados.
▪Esta serie tiene funciones de protección completas, que cumplen con las normas.

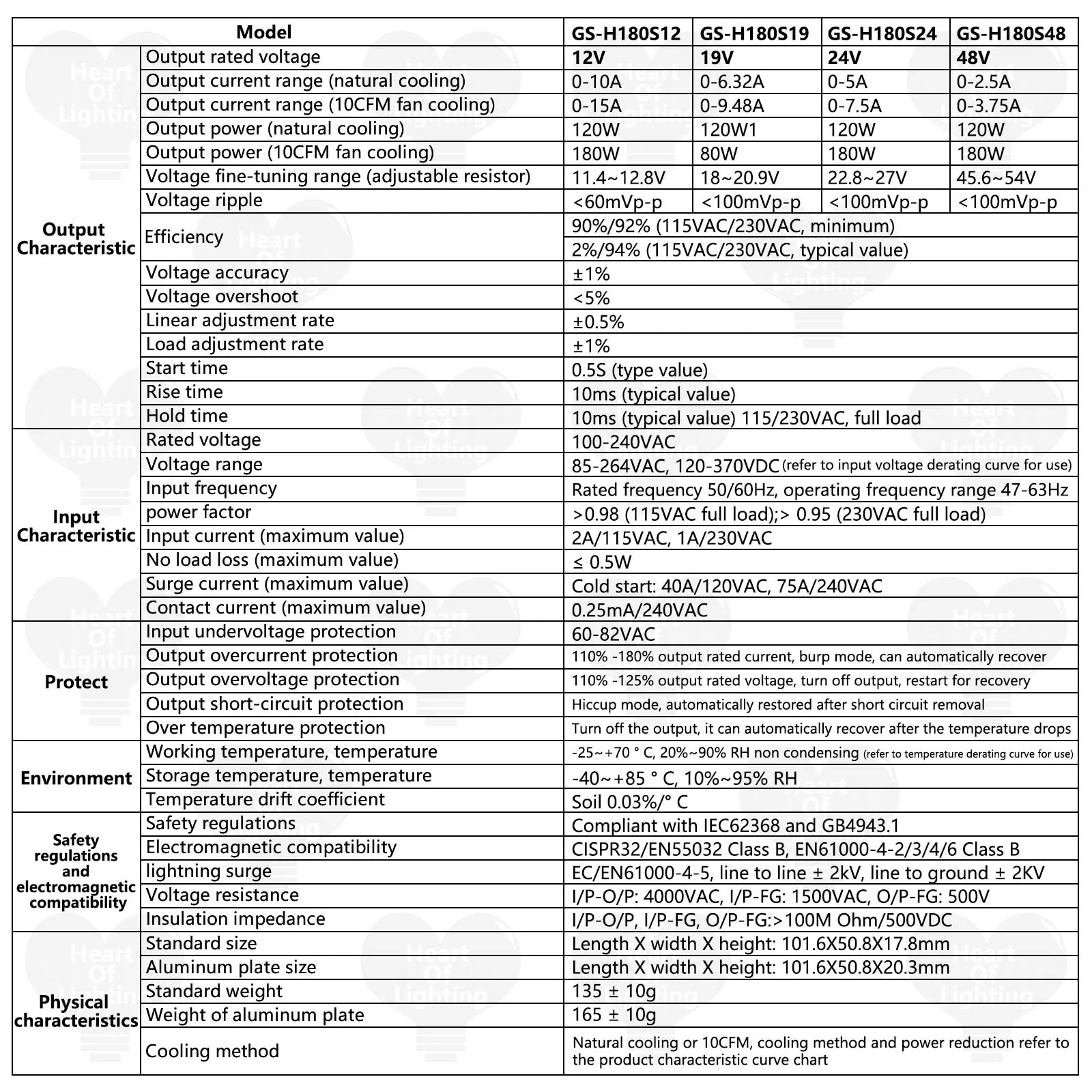

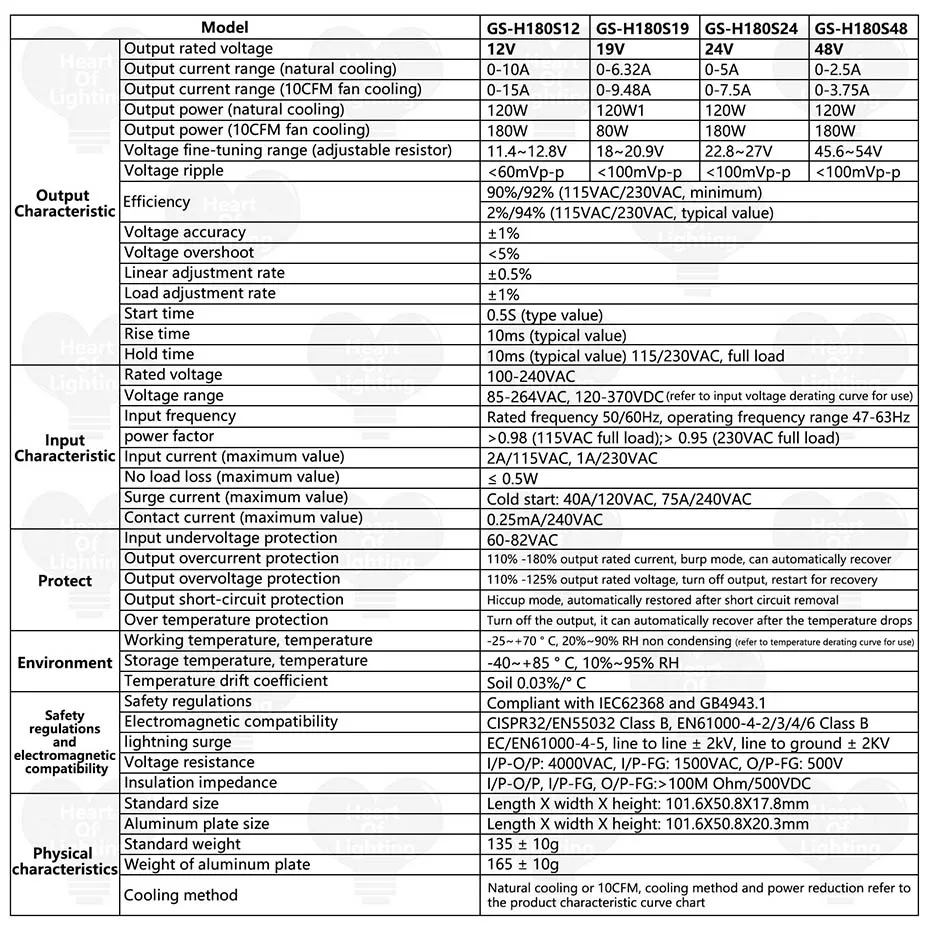

Modelo:
GS-H180S12/GS-H180S19/GS-H180S24/GS-H180S48
Característica de salida:
Tensión nominal de salida: 12V/19V/24V/48V
Rango de corriente de salida (enfriamiento natural): 0-10A/0-6,32A/0-5A/0-2,5A
Rango de corriente de salida (resfriamiento del ventilador de 10 CFM): 0-15 A/0-9,48 A/0-7,5 A/0-3,75 A
Potencia de salida (enfriamiento natural): 120W
Potencia de salida (resfriamiento del ventilador 10CFM): 180W
Rango de ajuste fino de voltaje (resistencia ajustable): 18 ~ 20,9 V/11,4 ~ 12,8 V/22,8 ~ 27 V/45,6 ~ 54 V
Ondulación de voltaje: 60mVp-p/ 100mVp-p
Eficiencia: 90%/92% (115VAC/230VAC, mínima)/2%/94% (115VAC/230VAC, valor típico)
Precisión de voltaje: ±1%
Sobreimpulso de voltaje: 5%
Tasa de ajuste lineal: ±0,5%
Tasa de ajuste de carga: ±1%
Tiempo de inicio: 0,5 S (valor tipo)
Tiempo de subida: 10 ms (valor típico)
Tiempo de espera: 10 ms (valor típico) 115/230 VCA, carga completa
Entrada
Característica:
Tensión nominal: 100-240VAC
Rango de voltaje: 85-264VAC, 120-370VDC (consulte la curva de reducción de voltaje de entrada para su uso)
Frecuencia de entrada: frecuencia nominal 50/60 Hz, rango de frecuencia de funcionamiento 47-63 Hz
factor de potencia: 0,98 (115VAC a plena carga); 0,95 (230VAC a plena carga)
Corriente de entrada (valor máximo): 2A/115VAC, 1A/230VAC
Sin pérdida de carga (valor máximo): ≤ 0,5 W
Corriente de sobretensión (valor máximo): Arranque en frío: 40A/120VAC, 75A/240VAC
Corriente de contacto (valor máximo): 0,25 mA/240 VCA
Proteger:
Protección contra subtensión de entrada: 60-82VAC
Protección contra sobrecorriente de salida: 110% -180% de corriente nominal de salida, modo de erupción, puede recuperarse automáticamente
Protección contra sobretensión de salida: 110% -125% voltaje nominal de salida, apague la salida, reinicie para recuperación
Protección contra cortocircuitos de salida: modo Hiccup, restaurado automáticamente después de la eliminación del cortocircuito
Protección contra sobrecalentamiento: apague la salida, puede recuperarse automáticamente después de que baja la temperatura
Medio ambiente:
Temperatura de trabajo, temperatura: -25~+70° C, 20%~90% RH sin condensación (consulte la curva de reducción de temperatura para su uso)
Temperatura de almacenamiento, temperatura: -40~+85° C, 10%~95% RH
Coeficiente de deriva de temperatura: suelo 0,03%/° C
Normas de seguridad y compatibilidad electromagnética:
Normas de seguridad: Cumple con IEC62368 y GB4943.1
Compatibilidad electromagnética: CISPR32/EN55032 Clase B, EN61000-4-2/3/4/6 Clase B
sobretensión de rayos: EC/EN61000-4-5, línea a línea ± 2 kV, línea a tierra ± 2 KV
Resistencia de voltaje: I/P-O/P: 4000VAC, I/P-FG: 1500VAC, O/P-FG: 500V
Impedancia de aislamiento: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC
Características físicas:
Tamaño estándar: Largo X ancho X alto: 101,6X50.8X17,8mm
Tamaño de la placa de aluminio: Largo X ancho X alto: 101,6X50.8X20,3mm
Peso estándar: 135 ± 10 g
Peso de la placa de aluminio: 165 ± 10 g

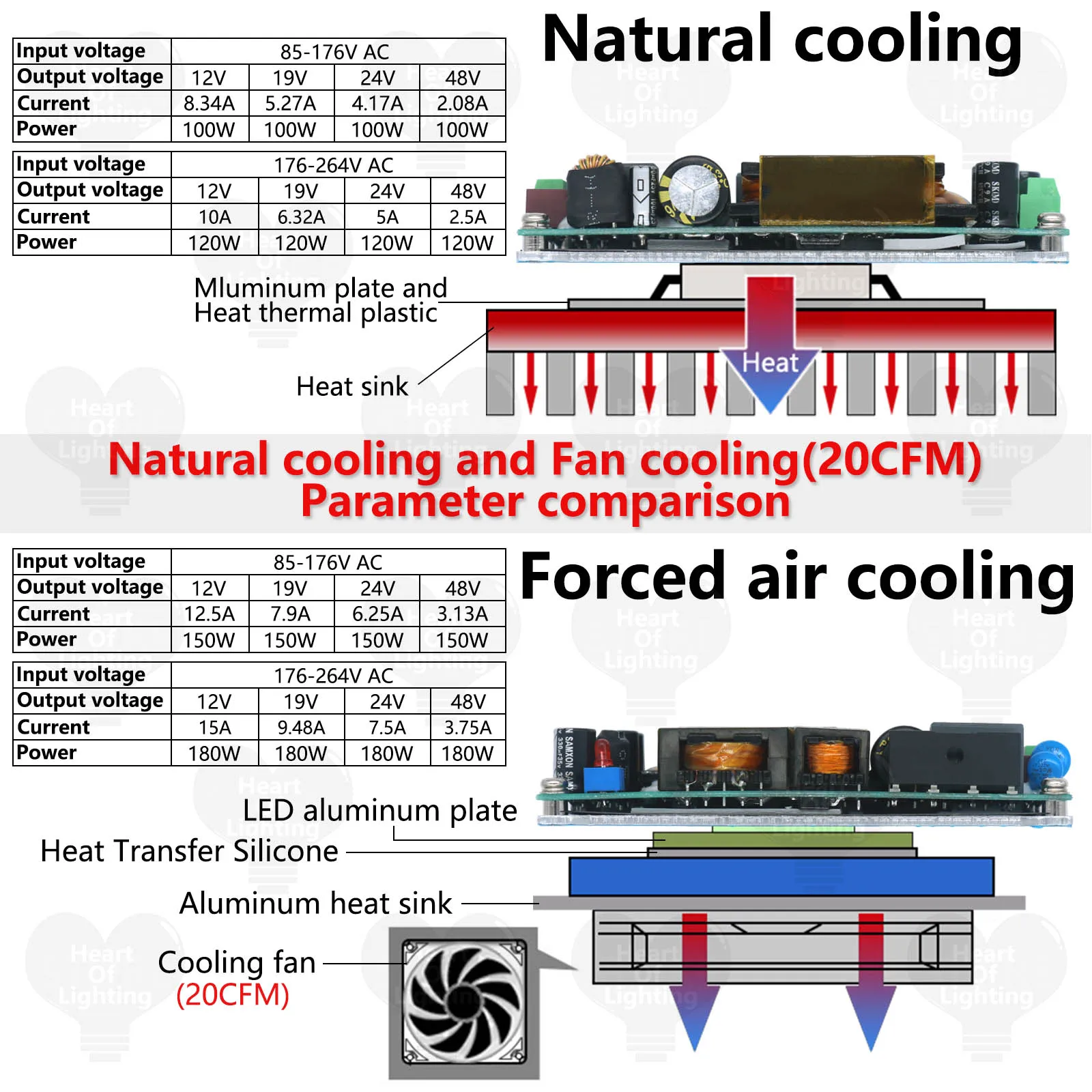

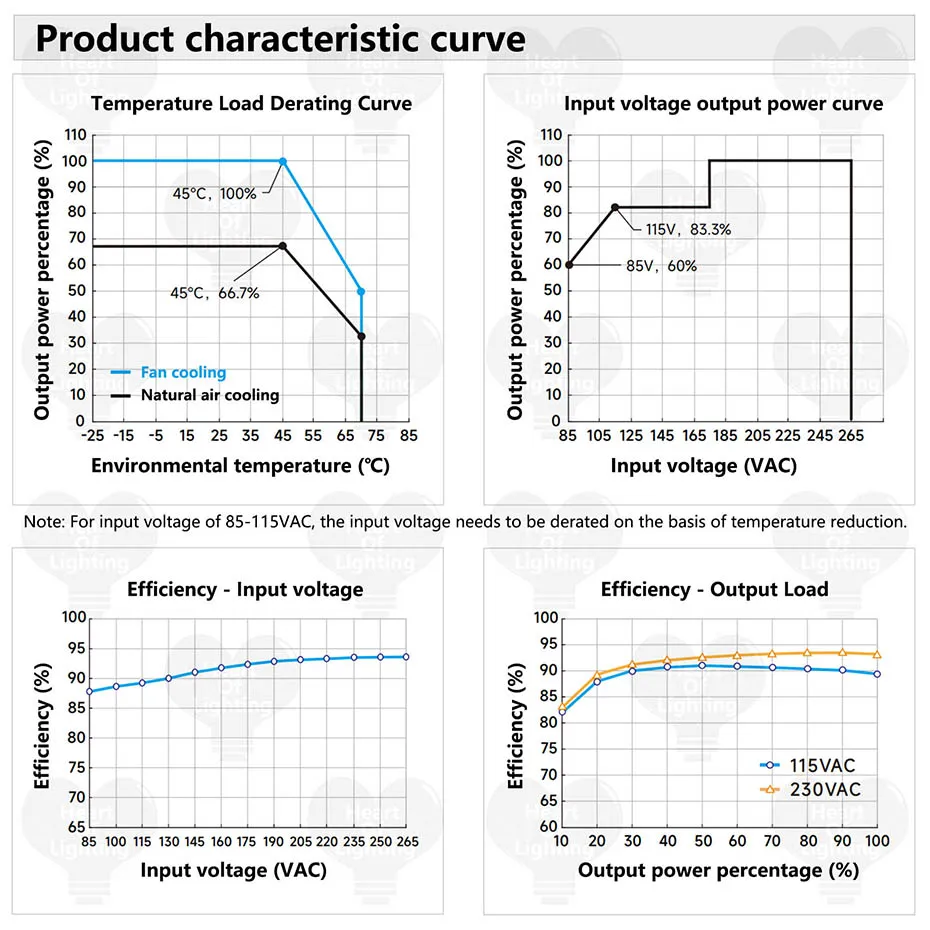

Método de enfriamiento: enfriamiento natural o 10 CFM, el método de enfriamiento y la reducción de potencia se refieren a la tabla de curvas características del producto.

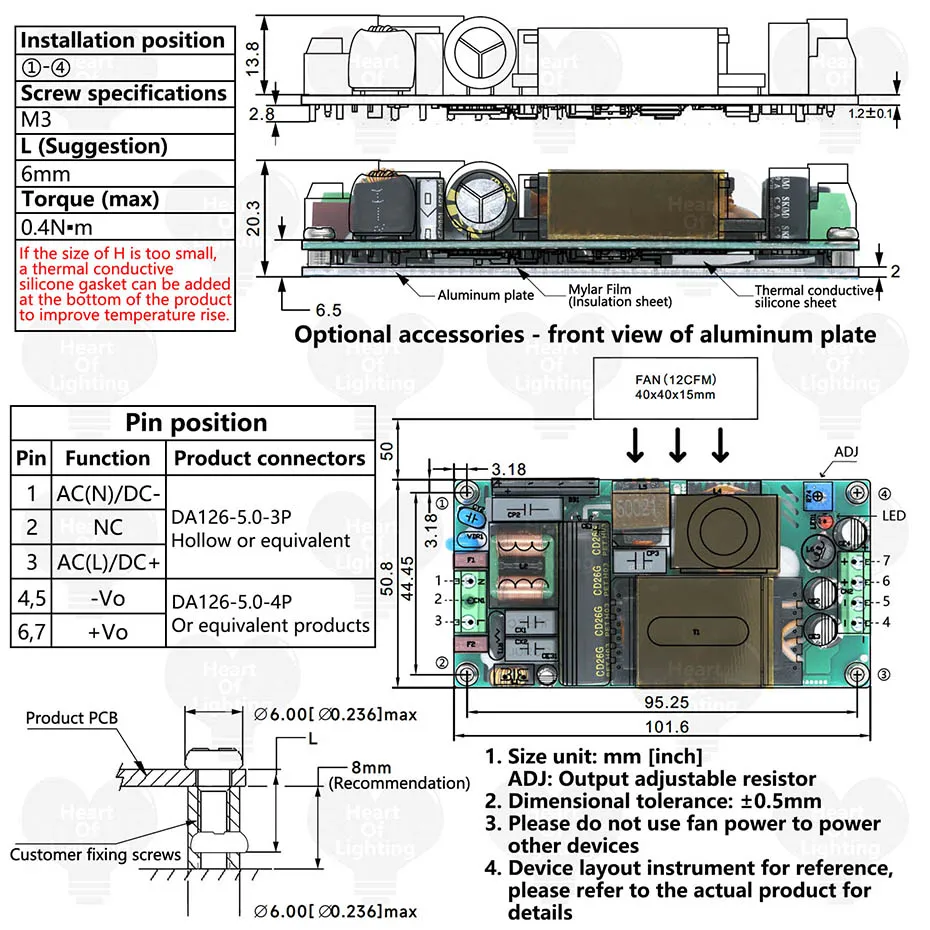

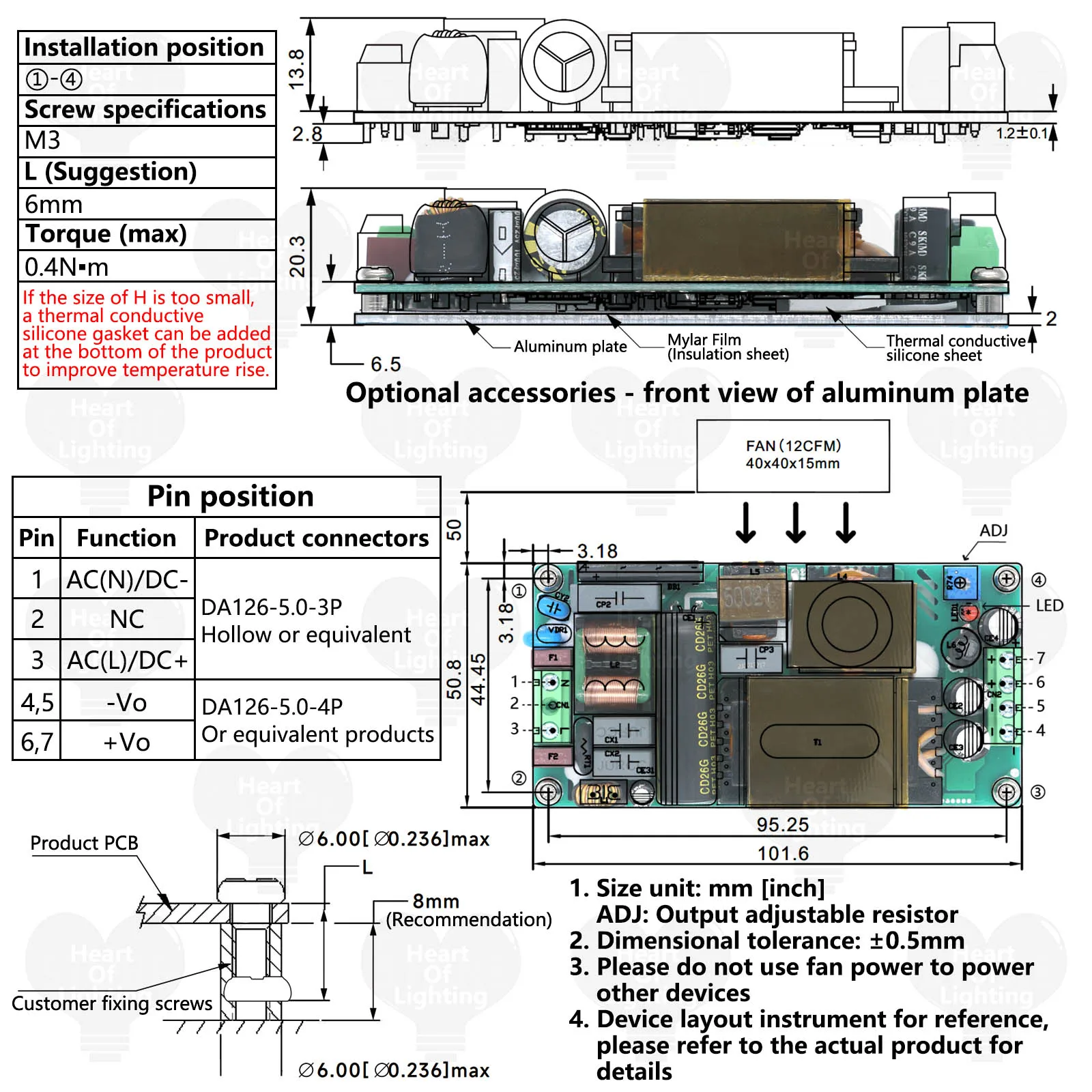

Posición de instalación:①-④
Especificaciones del tornillo:M3
L (Sugerencia):6 mm
Par (máx.):0,4N▪m
Si el tamaño de H es demasiado pequeño, se puede agregar una junta de silicona termoconductora en la parte inferior del producto para mejorar el aumento de temperatura.
Posición del pasador:
Pin: 1—Función: AC(N)/DC-
Pin: 2—Función:NC
Pin: 3—Función: AC(L)/DC+
Conectores del producto:DA126-5.0-3P Hueco o equivalente
Pin: 4,5—Función:-Vo
Pin: 6,7—Función:+Vo
Conectores del producto:DA126-5.0-4P O productos equivalentes
1.Unidad de tamaño: mm [pulgadas] ADJ: Resistencia de salida ajustable
2.Tolerancia dimensional: ±0,5 mm
3.No utilice energía del ventilador para alimentar otros dispositivos.
4. Instrumento de diseño del dispositivo como referencia; consulte el producto real para obtener más detalles.
