Color

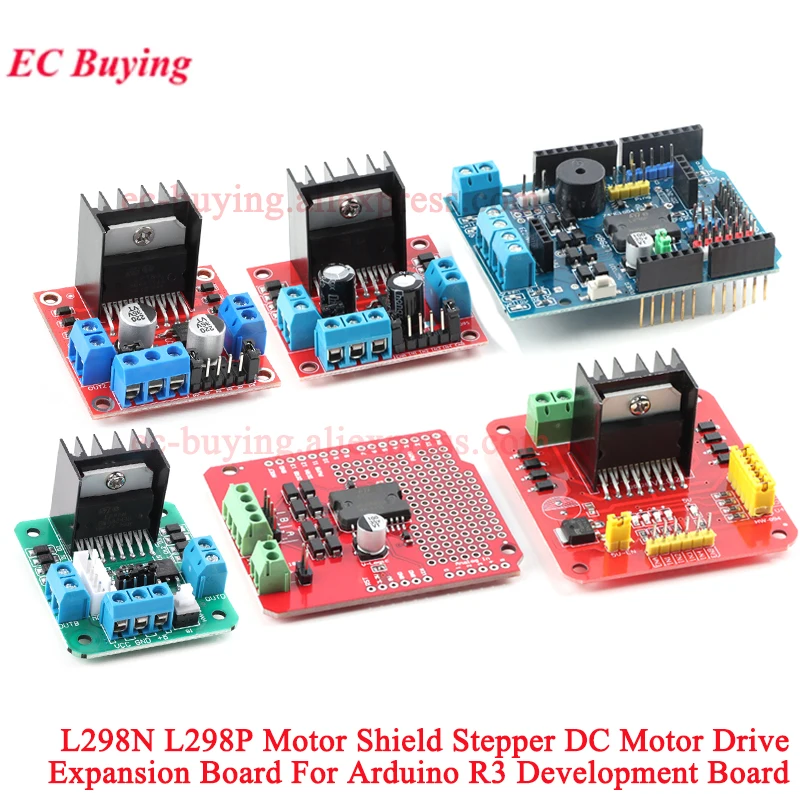

Descripción

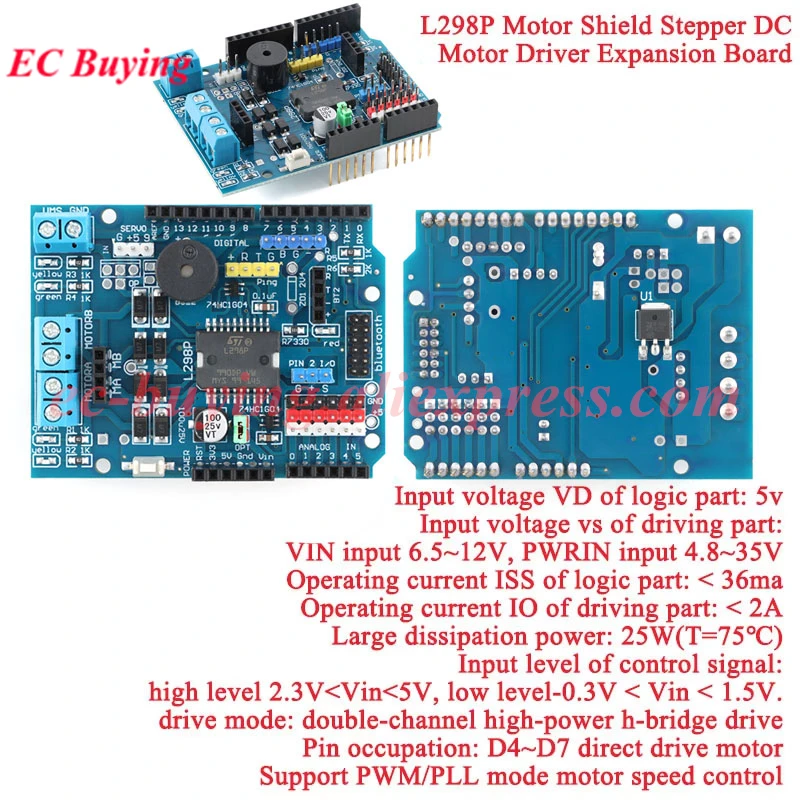

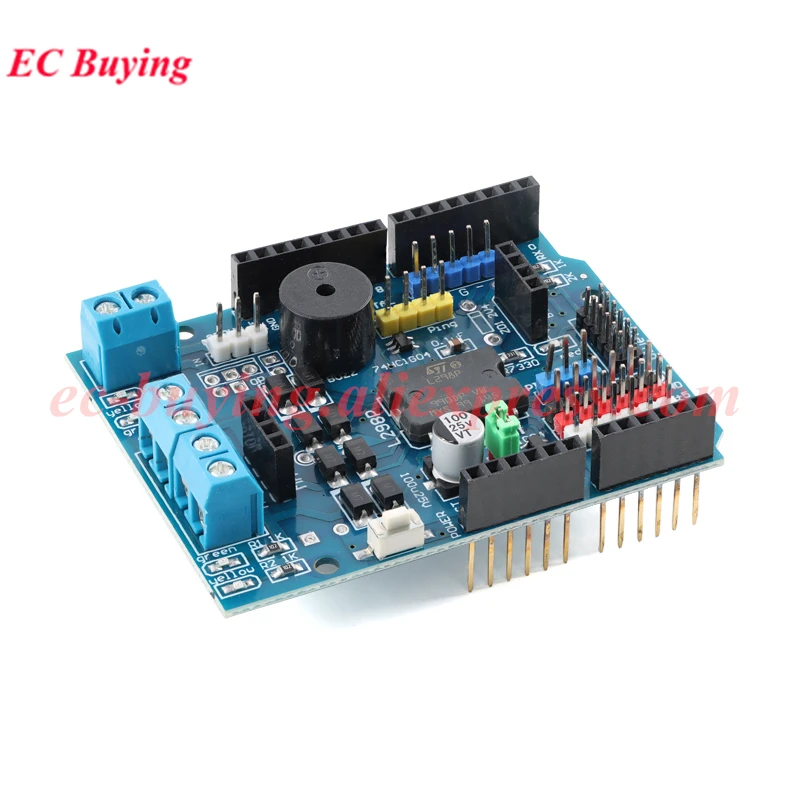

Especificaciones técnicas:
1. voltaje de entrada VD de la parte lógica: 5v
2.Voltaje de entrada en comparación con la parte motriz: entrada VIN 6,5 ~ 12 V, entrada PWRIN 4,8 ~ 35 V V.
3.Corriente de funcionamiento ISS de la parte lógica: 36ma
4.Corriente de funcionamiento IO de la pieza motriz: 2A
5.Gran potencia de disipación: 25W(T=75℃)
6.Nivel de entrada de la señal de control: nivel alto 2,3 V Vin 5 V, nivel bajo-0,3 V V Vin 1,5 V.
7.Temperatura de trabajo:-25+130℃
8.Interfaz de hardware: terminales de espaciado de 5,0 mm
9.Con hebilla de fijación, puede acceder a señales de control a través de la disposición del conjunto.
10. Modo de conducción: accionamiento de puente H de alta potencia de doble canal
11.Ocupación de pines: motor de accionamiento directo D4 ~ D7
12.Admite control de velocidad del motor en modo PWM/PLL

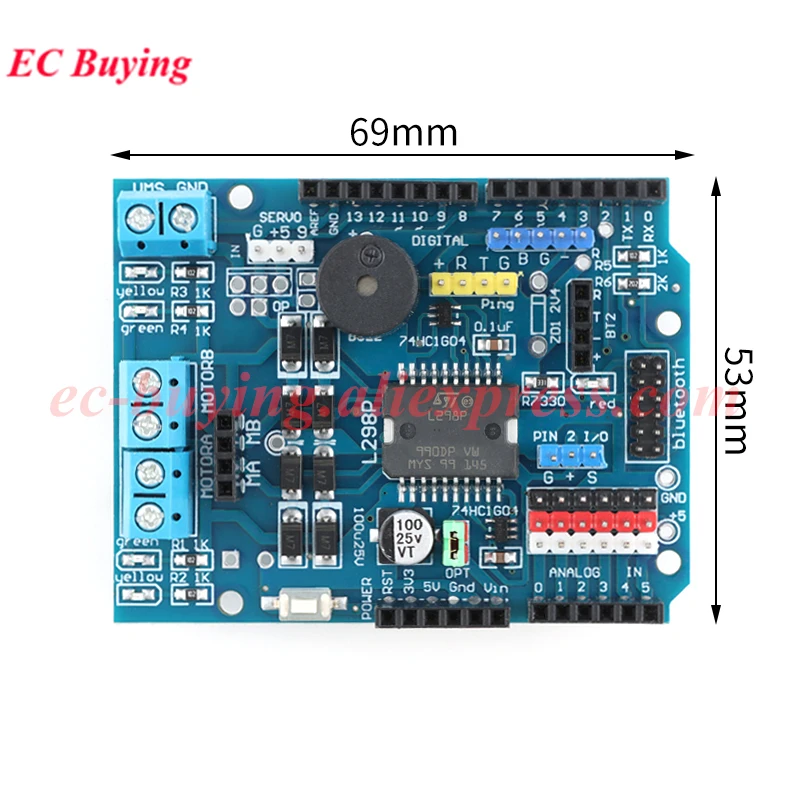

13. Tamaño: 68*53mm
La placa impulsora del motor puede controlar dos motores de CC.
Basado en el chip puente H L298P, cada corriente de conducción puede alcanzar hasta 2A.
El VIN de la fuente de alimentación del controlador es el mismo que el de la placa de control principal de Arduino, y la ED integrada se utiliza para indicar la dirección y la velocidad de conducción.
Todas las líneas motrices tienen diodos de protección contra la fuerza electromotriz.
Se utiliza principalmente para accionar pequeños motores de CC.

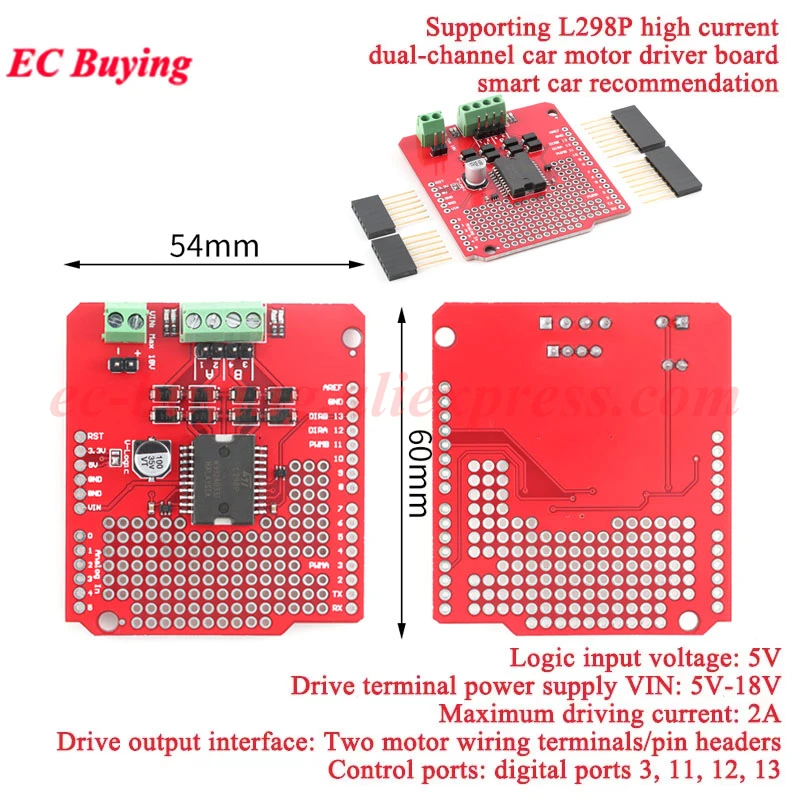

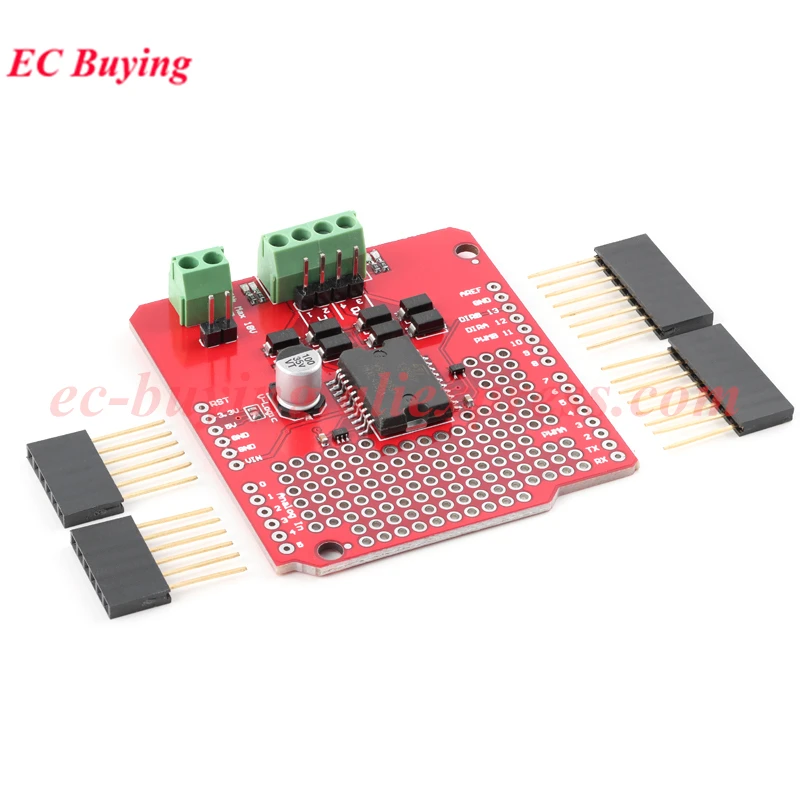

Descripción: La nueva versión de este escudo permite una lógica de 3,3 o 5 V, una conexión VIN separada y más robusta, y la entrada PWM se ha movido al pin 3.
Este es un escudo de motor para Arduino que controlará dos motores de CC.Basado en el puente H L298, puede controlar hasta 2 amperios por canal.La placa toma su alimentación de la misma línea Vin que la placa Arduino, incluye LED azules y amarillos para indicar la dirección activa y todas las líneas de control están protegidas por diodos contra los EMF posteriores.
El control para motor conectado a OUT1/2 está conectado a la línea digital 12 (dirección A) y la línea digital 3 (PWM A).
El control para motor conectado a OUT3/4 está conectado a la línea digital 13 (dirección B) y la línea digital 11 (PWM B).

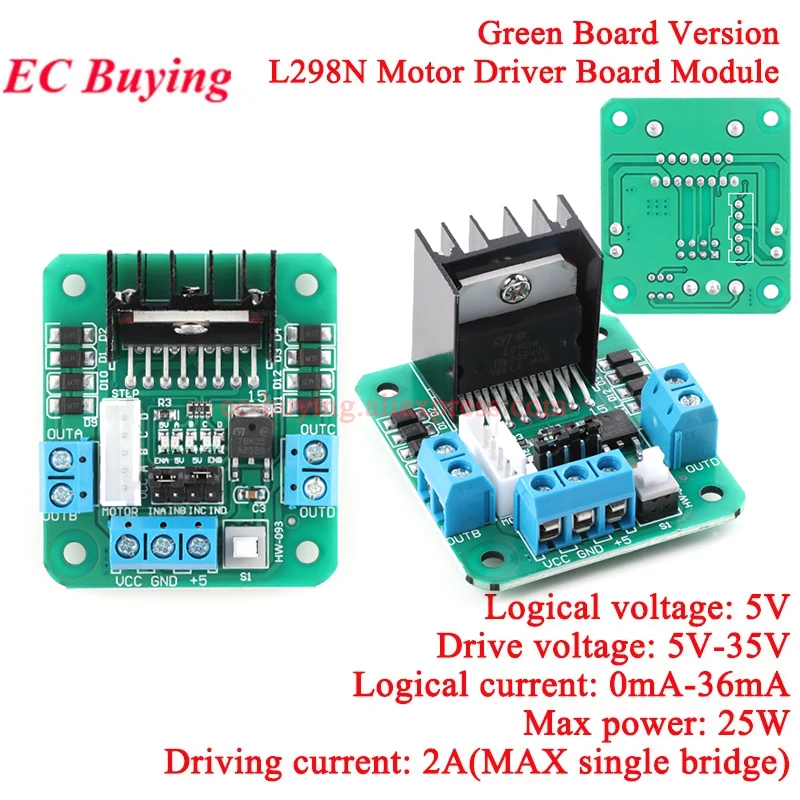

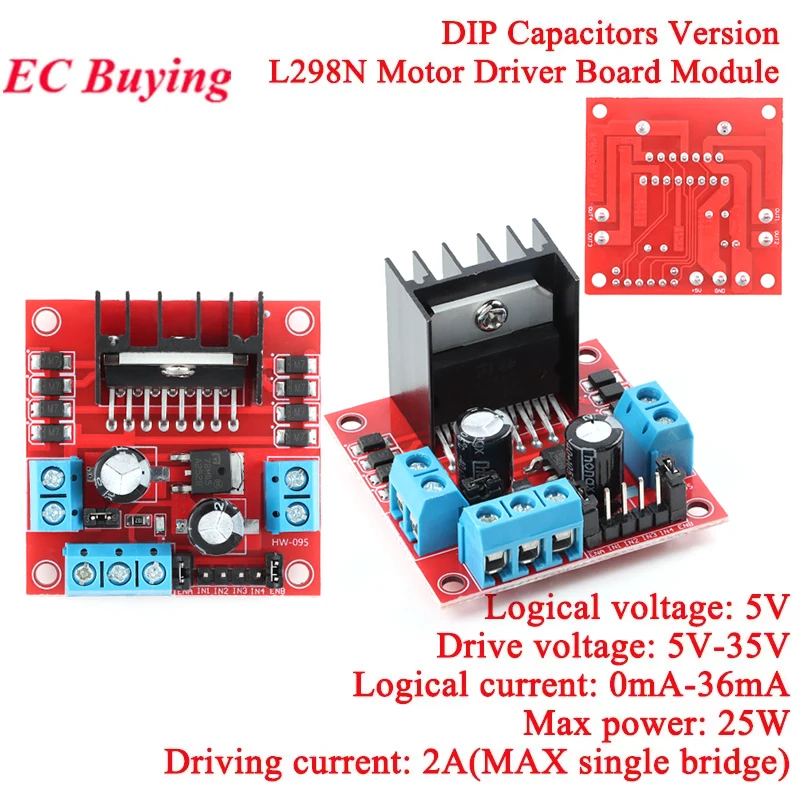

Placa verde del módulo de accionamiento del motor L298N
Introducción del producto:
El módulo adopta L298N como chip de conducción principal, que tiene las características de una gran capacidad de conducción, baja generación de calor y una fuerte capacidad antiinterferente.La corriente de salida es grande, con una corriente máxima instantánea de hasta 3A y una corriente de funcionamiento continua de 2A.El controlador de puente completo de alta tensión y alta corriente con dos puentes en H se puede utilizar para controlar cargas inductivas como motores de CC, motores paso a paso, bobinas de relé, etc.Puede accionar un motor paso a paso bifásico de cuatro hilos o dos motores de CC.El módulo puede ser alimentado por el 78M05 incorporado a través de la fuente de alimentación del controlador, o puede ser alimentado por una lógica externa de 5V.El módulo utiliza condensadores de filtrado de gran capacidad y diodos de protección de rueda libre para mejorar la confiabilidad.
Parámetros del producto:
Chip controlador: chip controlador de motor CC de puente H dual L298N
El rango de fuente de alimentación de la pieza motriz es Vs: 5-35V (si es necesario tomar energía de la placa, el rango de fuente de alimentación es Vs: 7-33V) (se recomienda que MAX no utilice más de 24V)
Temperatura de almacenamiento: -20° C a +135° C
Corriente máxima de la pieza motriz: 2A (puente único máximo)
Potencia (máx.): 25W
Rango de fuente de alimentación del terminal de sección lógica Vss: 5 V -7 V (se puede alimentar desde la placa + 5 V) (Selección del modo de fuente de alimentación de voltaje lógico: la lógica toma 5 V desde el interior sin presionar el botón, se requiere un voltaje externo de 5 V al presionar el botón )
Rango de corriente operativa de la sección lógica: 0-36 mA
Rango de voltaje de entrada de señal de control: Nivel bajo: 0,3 V ~ 1,5 V Nivel alto: 2,3 V ~ VSS,
Habilite el rango de voltaje de entrada de señal: Nivel bajo: 0,3 ~ 1,5 V (señal de control no válida) Nivel alto: 2,3 V ~ VSS (señal de control válida)
Notas:
El voltaje de alimentación del módulo no debe exceder el valor MAX que el módulo puede soportar, de lo contrario dañará el módulo.

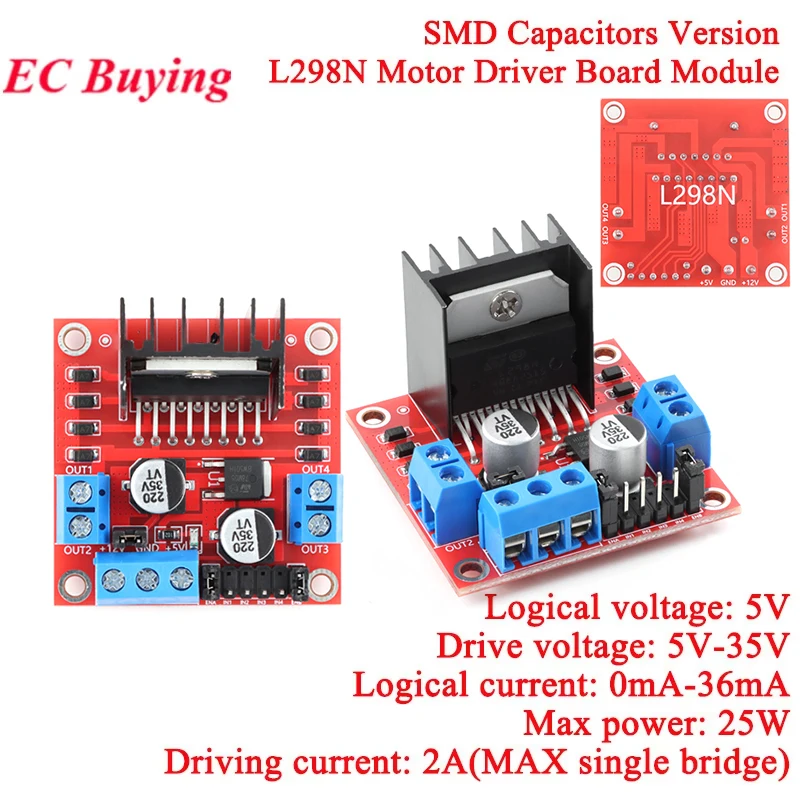

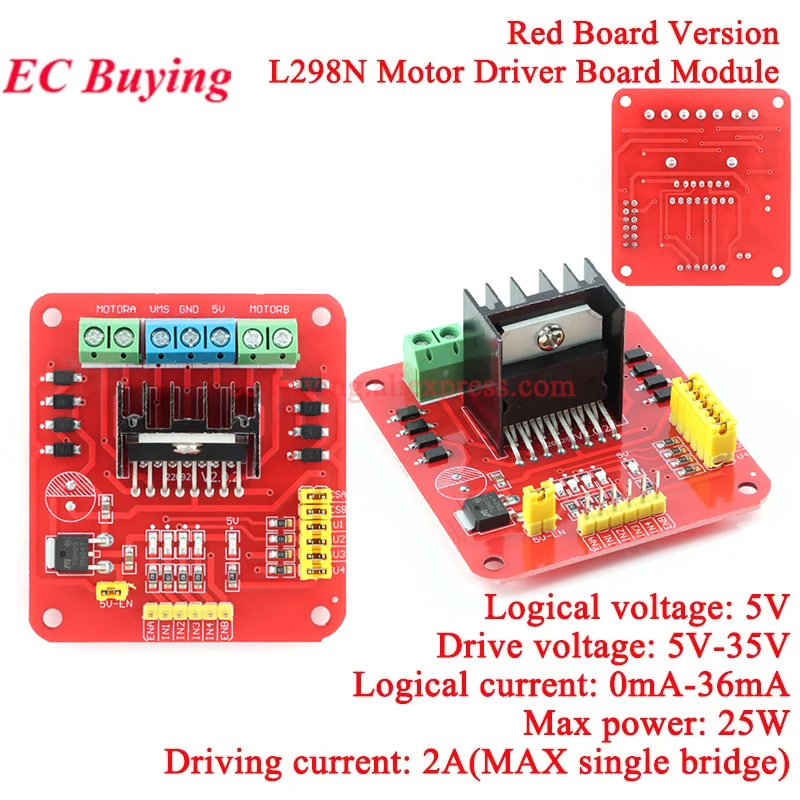

Placa roja del módulo de accionamiento del motor L298N
Descripción del producto:
Este módulo controlador L298N utiliza el chip L298N y puede controlar directamente dos motores de 3-30 V CC.También proporciona una interfaz de salida de 5 V y puede suministrar energía al sistema de circuito del microcontrolador de 5 V.Admite control MCU de 3,3 V y puede controlar fácilmente la velocidad y dirección del motor de CC, así como el motor paso a paso bifásico.Es imprescindible para los coches inteligentes.
Parámetros del producto:
Rango de voltaje de entrada de señal de control: nivel alto 4,5,5 V, nivel bajo 0 V
Consumo máximo de energía: 20W
Otras funciones: luz indicadora de dirección de control, indicador de alimentación, detección de corriente, interfaz de alimentación interna de la placa lógica.
Motor L298N
Características:Nombre del módulo: módulo de accionamiento de motor de puente H dual
Modo de trabajo: tracción en puente H (doble carretera)
Chip de control principal: L298N
Tensión lógica: 5V
Voltaje de accionamiento: 5v-35v
Corriente lógica: 0mA-36mA
Corriente de conducción: 2A (puente único MAX)
Temperatura de almacenamiento: - 20℃ a + 135℃
Potencia máxima: 25W
Peso: 30 gramos
Dimensiones periféricos: 43*43*27mm

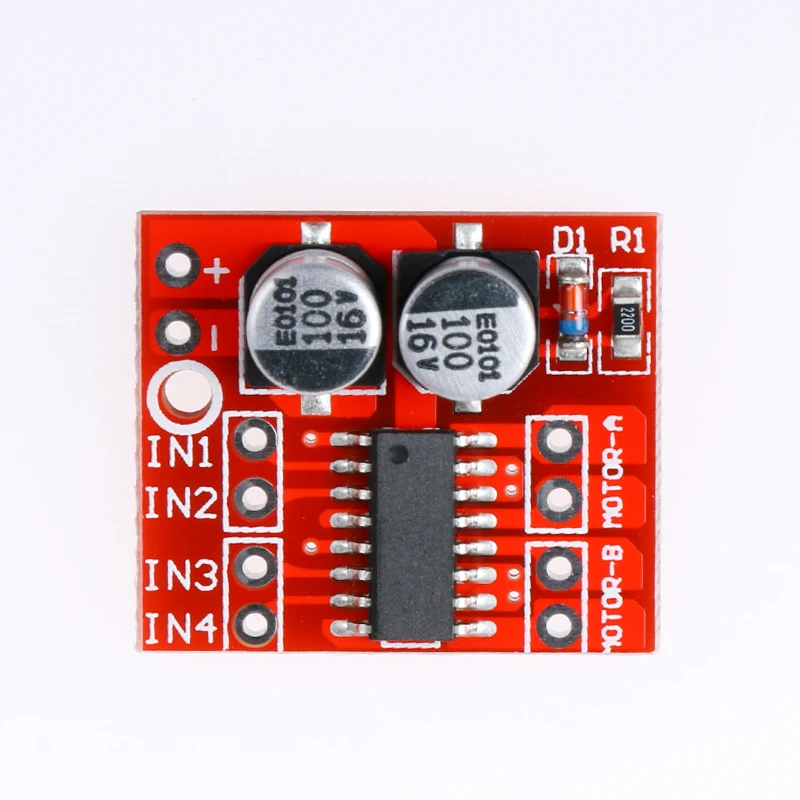

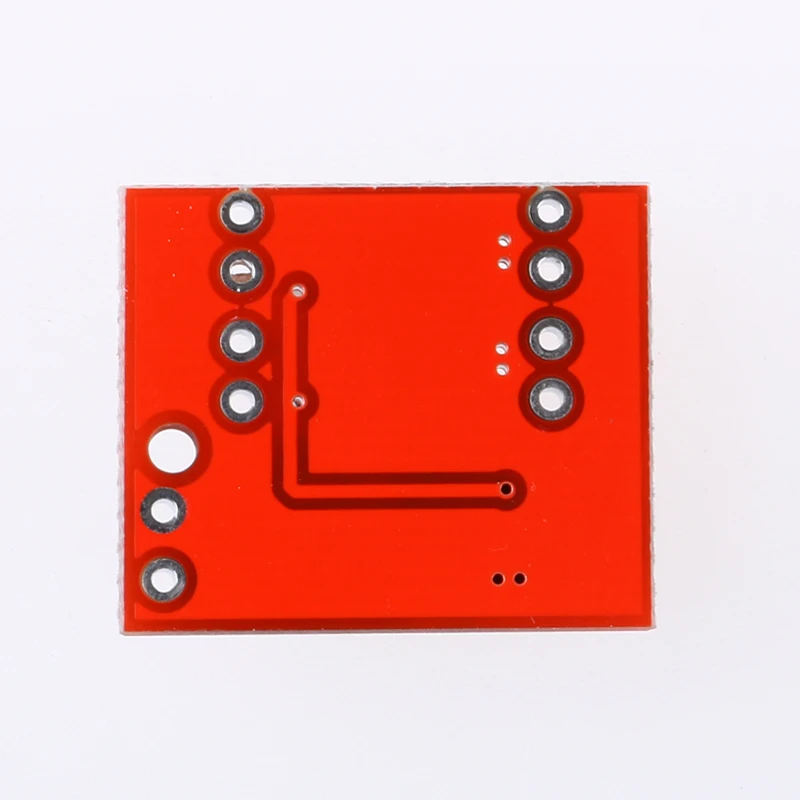

Módulo PWM
Parámetros del producto:
Accionamiento de motor de puente H dual, puede accionar dos motores de CC o un motor paso a paso bifásico de cuatro cables;Tensión de alimentación del módulo 2V-10V;Voltaje de entrada de señal 1,8-7V;Corriente de funcionamiento de un solo canal de 1,5 A, corriente máxima de hasta 2,5 A, corriente de espera baja (menos de 0,1 uA);Circuito de conducción anti-condado incorporado, la entrada está vacía, el motor no funcionará mal;Circuito de protección térmica incorporado con histéresis (TSD), no hay necesidad de preocuparse por la parada del motor;Tamaño del producto: 24,7 * 21 * 5 mm (LWH), tamaño ultrapequeño, adecuado para montaje y automoción;Diámetro del orificio de montaje: 2 mm.INx conectado al microcontrolador IO u otra fuente de señal, motor terminal MOTOR-A y MOTOR-BAspectos destacados del producto:Chip motorizado profesional original importado, interruptor MOS de baja resistencia incorporado, bajo calor, sin disipador de calor, tamaño pequeño, energía, su batería es ideal para suministro de energía.(Interruptor de transistor interno L298N, baja eficiencia, alto calor, para ser calor, voluminoso, muy fácil de quemar en el mercado L298N, no utiliza el chip original, el producto puede ser una alternativa perfecta.Dual 1,5 A * 2, la corriente máxima de hasta 2,5 A, circuito de protección térmica incorporado, no tenga miedo de que el disco del motor se queme, la temperatura cae se restableció automáticamente.(Actualmente en el mercado de voltaje y corriente de automóviles inteligentes se encuentran en este rango)Tamaño pequeño, peso ligero, 0 corriente de espera, es el modelo ideal para su automóvilPrecauciones:La fuente de alimentación positiva y negativa invertida sin duda causará daños al circuito.El cortocircuito de salida a tierra o el cortocircuito de salida, y la carcasa de bloqueo del motor, el chip será protección térmica, pero cerca o supera el voltaje de 10 V y la corriente máxima de más de 2,5 A también provocarán que el chip se queme.
